L'atelier Mapper 4Mo CPLD + DRAM
Reprise du message précédent
C'est ce qui me semblait pour le V20Il y a /merq-n et /merq qui sont des signaux différent suite au passage dans le buffer.
Il y a aussi un 74LS14 qui est utilisé.
Le plus simple serait de faire si c'est possible une table de vérité pour /CAS et /RAS.
Bonsoir,
Paquet poster cette aprés-midi. Pas pu avant
Paquet poster cette aprés-midi. Pas pu avant
Oui il y a des différences, la 256ko est celle qu j'utilise actuellement.
Le 8020 utilise aussi des signaux qui passent par des buffers.
Il faudra que je regarde plus en détaille le 8010.
Si ça passe pas je ferais un mixe CPLD et 74LS14 pour les retards.
Il faudra que je regarde plus en détaille le 8010.
Si ça passe pas je ferais un mixe CPLD et 74LS14 pour les retards.
en fait sur le signal A7 tu envoi une fois le refresh et une fois le A7
le probléme c'est que sur un mapper plus grand il faut envoyer le refresh sur A8 ou autre
c'est la partie la plus compliquée de la mémoire
avec le montage 4Mo ça marche dans un autre mode ce qui simplifie le montage
c'est CAS before RAS ou RAS before CAS
le probléme c'est que sur un mapper plus grand il faut envoyer le refresh sur A8 ou autre
c'est la partie la plus compliquée de la mémoire
avec le montage 4Mo ça marche dans un autre mode ce qui simplifie le montage
c'est CAS before RAS ou RAS before CAS
C'est CAS before RAS, il y a aussi RAS only qui peut être intéressant.
Quelques mieux
J'avais un peu câblé le CPLD "a la vas y comme j'te pousse" alors j'ai rajouté les condos 100nF sur les alims des I/O.
Resultat :
les RAMs 4mo plantent pendant le TESTRAM ou refusent carrément de lancer la machine.
Par contre toutes mes RAMs (256ko ou 1024ko) en 80ns et plus sont parfaitement utilisables
Jipe c'est le moment de sortir ta barrette magique
tu dois bien avoir ça dans ta réserve.
J'avais un peu câblé le CPLD "a la vas y comme j'te pousse" alors j'ai rajouté les condos 100nF sur les alims des I/O.
Resultat :
les RAMs 4mo plantent pendant le TESTRAM ou refusent carrément de lancer la machine.
Par contre toutes mes RAMs (256ko ou 1024ko) en 80ns et plus sont parfaitement utilisables
Jipe c'est le moment de sortir ta barrette magique
tu dois bien avoir ça dans ta réserve.
Aujourd'hui j'ai cassé une patte du CPLD .
J'ai cherché à la réparer en faisant une tranché mais j'ai cassé une autre patte
Retranché, soudure mais rien à faire.
Heure du décès 20H57
RIP
J'ai juré sur la table d'opération de venger ce petit CPLD à coup de SRAM
Demain je posterais quelque photos du défunt en dernier hommage.
.J'ai cherché à la réparer en faisant une tranché mais j'ai cassé une autre patte
Retranché, soudure mais rien à faire.
Heure du décès 20H57
RIP
J'ai juré sur la table d'opération de venger ce petit CPLD à coup de SRAM
Demain je posterais quelque photos du défunt en dernier hommage.
Bonsoir,
Pour ne pas recréer de sujet, je post a cette endroit, car c'est le seul endroit ou on parle d'une extension mémoire avec une SIMM.
J'ai réalisé deux versions :
La premiére est la version a Jipe : http://msx.hansotten.com/uploads/msxdocs/jipemapper.pdf
Avec cette version, impossible de faire reconnaitre l'extension. SLOTMAP ne trouve rien en SLOT1.
J'ai prit en compte la modif concernant le +5v sur le 7430 et les autres infos sur la doc.
La deuxiéme est cette version : http://msx.hansotten.com/uploads/msximages/megaram.gif

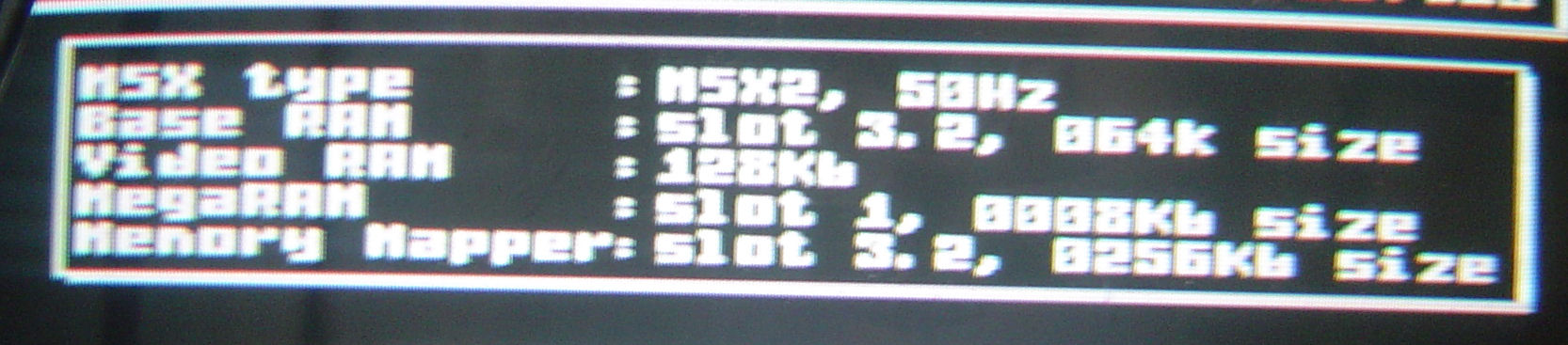

Avec celle là, il ne me reconnait rien en SLOT1 mais quand je lance TESTRAM, il me trouve une MegaRAM en slot1 de 8K
...
Bon, 8 kilo, c'est toujours ça de gagner
Il existe bien un bug qui est décrit dans le fichier TXT, mais il doit y avoir confusion avec les C.I
Warning the circuit diagram has a bug:
- inverting D7 pin 1 U2:A 74ALS32 with D6 pin 4 U2:B 74ALS32
Le truc, c'est que je comprend pas pourquoi en parle de D7-D6 et de plus, U2A-U2B est un 7400
Si quelqu'un a une idée, elle est le bienvenu
Merci
....
Pour ne pas recréer de sujet, je post a cette endroit, car c'est le seul endroit ou on parle d'une extension mémoire avec une SIMM.
J'ai réalisé deux versions :
La premiére est la version a Jipe : http://msx.hansotten.com/uploads/msxdocs/jipemapper.pdf
Avec cette version, impossible de faire reconnaitre l'extension. SLOTMAP ne trouve rien en SLOT1.
J'ai prit en compte la modif concernant le +5v sur le 7430 et les autres infos sur la doc.
La deuxiéme est cette version : http://msx.hansotten.com/uploads/msximages/megaram.gif
Avec celle là, il ne me reconnait rien en SLOT1 mais quand je lance TESTRAM, il me trouve une MegaRAM en slot1 de 8K
... Bon, 8 kilo, c'est toujours ça de gagner
Il existe bien un bug qui est décrit dans le fichier TXT, mais il doit y avoir confusion avec les C.I
Warning the circuit diagram has a bug:
- inverting D7 pin 1 U2:A 74ALS32 with D6 pin 4 U2:B 74ALS32
Le truc, c'est que je comprend pas pourquoi en parle de D7-D6 et de plus, U2A-U2B est un 7400
Si quelqu'un a une idée, elle est le bienvenu
Merci
....
pour la version Jipe : essaye avec des Rams 1Mo c'est la qu'il y avait le meilleur résultat
pour la megaram ce n'est pas un mapper mais une cartouche brésilienne du genre S-Ram
tu charge une rom dedans et tu joue
attention les roms sont modifiées pour tourner avec cette cartouche
http://www.icongames.com.br/msxfiles/megaram/megae.htm ( found )
pour la correction elle s'applique a un autre montage sur le site de HansO
See also this msx ram design with program
Warning the circuit diagram has a bug:
- inverting D7 pin 1 U2:A 74ALS32 with D6 pin 4 U2:B 74ALS32
au fait tu est en CPLD ou composants classiques ?
pour la megaram ce n'est pas un mapper mais une cartouche brésilienne du genre S-Ram
tu charge une rom dedans et tu joue
attention les roms sont modifiées pour tourner avec cette cartouche
http://www.icongames.com.br/msxfiles/megaram/megae.htm ( found )
pour la correction elle s'applique a un autre montage sur le site de HansO
See also this msx ram design with program
Warning the circuit diagram has a bug:
- inverting D7 pin 1 U2:A 74ALS32 with D6 pin 4 U2:B 74ALS32
au fait tu est en CPLD ou composants classiques ?
