Reprise du message précédent
Oui ce sera le cas.J'en vois d'ici dire que c'est pas esthétique.
Quand je fais des séries j’essaie d'aller au plus simple et au moins cher.
Je ne peux pas faire 2 produits différents ce qui fait au total 3 PCB.
Je n'ai pas non plus le temps de m'amuser à ajuster les boitiers au connecteurs.
Dernière chose que j'ai omis de préciser c'est que l'écartement des slot ne permet pas l'utilisation des bigbox genre sunrise.

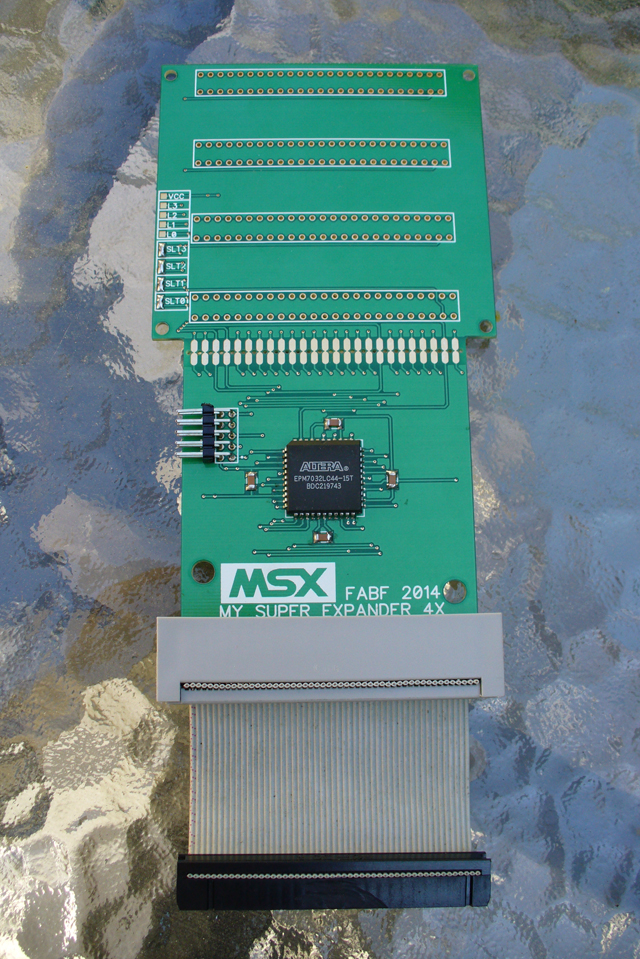

Je vais monter une version nappe afin que chacun puisse voir exactement de quoi il retourne.
GDX :
Tant pis alors, ce sera pour une autre fois.
De toutes façon, j'aurai préféré aussi que le CPLD soit sur la plaque des Slots et non pas dans la cartouche afin que ce soit utilisable directement sur un BUS d'extension.
De toutes façon, j'aurai préféré aussi que le CPLD soit sur la plaque des Slots et non pas dans la cartouche afin que ce soit utilisable directement sur un BUS d'extension.
C'est pour quelle machine ?
C'est possible avec un connecteur sur nappe et la version bloc.
Tu la coupe pas, tu l'utilise entière et au bout tu met ta rallonge pour BUS d'extension.
Fabf :
C'est possible avec un connecteur sur nappe et la version bloc.
Jamais parlé de soudure ni de bidouille.
Tu l'utilise comment ton BUS expansion actuellement ?
Comme ça : http://www.msxvillage.fr/forum/topic.php?id=913&pt=2
J'en ai déjà parlé, il y a des connecteurs à sertir pour éviter les soudures.
PS: c'est pour discuter et éventuellement t'aider que je te propose des solutions.
On est bien d'accord que j'attends pas après ça pour mon barbecue de dimanche
Désolé je n'ai plus de connecteur 50 broches pour monter un exemple avec nappe
J'en fais un dès que j'ai le matos.
@GDX : je pensais à ça :
J'en fais un dès que j'ai le matos.
@GDX : je pensais à ça :
J'ai encore des PCB breadboard de dispo au cas ou, 7 ou 10 , je sais plus, ideal pour faire un connecteur pour la cartouche si vous voulez concerve votre PCB intact
(vendu a prix coutant biensure, si t'en a besoin Fabf je te les reserve ou en deduction du cout d'un achat
)
Edité par
TurboSEB
Le 16/04/2014 à 21h10
(vendu a prix coutant biensure, si t'en a besoin Fabf je te les reserve
ou en deduction du cout d'un achat )
Edité par
TurboSEB
Le 16/04/2014 à 21h10
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
Bon j'ai confirmé par MP
Au passage, j'ai des gros boitier qu'il me reste suite a une 2eme commande que je peux proposer a la vente au prix D'achat NET+port !! Il me faudrait les dimension du pcb afin de voir si ça rentre correctement
Edité par
MSXlegend
Le 16/04/2014 à 23h17
Au passage, j'ai des gros boitier qu'il me reste suite a une 2eme commande que je peux proposer a la vente au prix D'achat NET+port !! Il me faudrait les dimension du pcb afin de voir si ça rentre correctement
Edité par
MSXlegend
Le 16/04/2014 à 23h17
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Le PCB fait 8cm de large et 15cm de haut.
Apparemment ça rentre mais il faut poser des supports pour visser le PCB.
Apparemment ça rentre mais il faut poser des supports pour visser le PCB.
