L'atelier Modification d'un MPC200 ( Ext. 256K + MSX2 )
Carte mémoire terminer. J'attend simplement mes RAMS pour les tests.
Le connecteur entouré en rouge est la PIN 22 de la 681000 (SLTSL). C'est plus facile pour les tests. J'ai aussi soudé de chaque côté du connecteur 50 broches, une barette tulipe pour avoir tous les signaux a porté de main.
Une photo côté wrapping. Je sais que Igal aime bien le wrapping.
Igal, je prend mes devant, en ne sait jamais. Si je suis embêté avec le slot 3, je mettrais mon mapper Gouget en slot 2. Il me resterait donc qu'un slot.

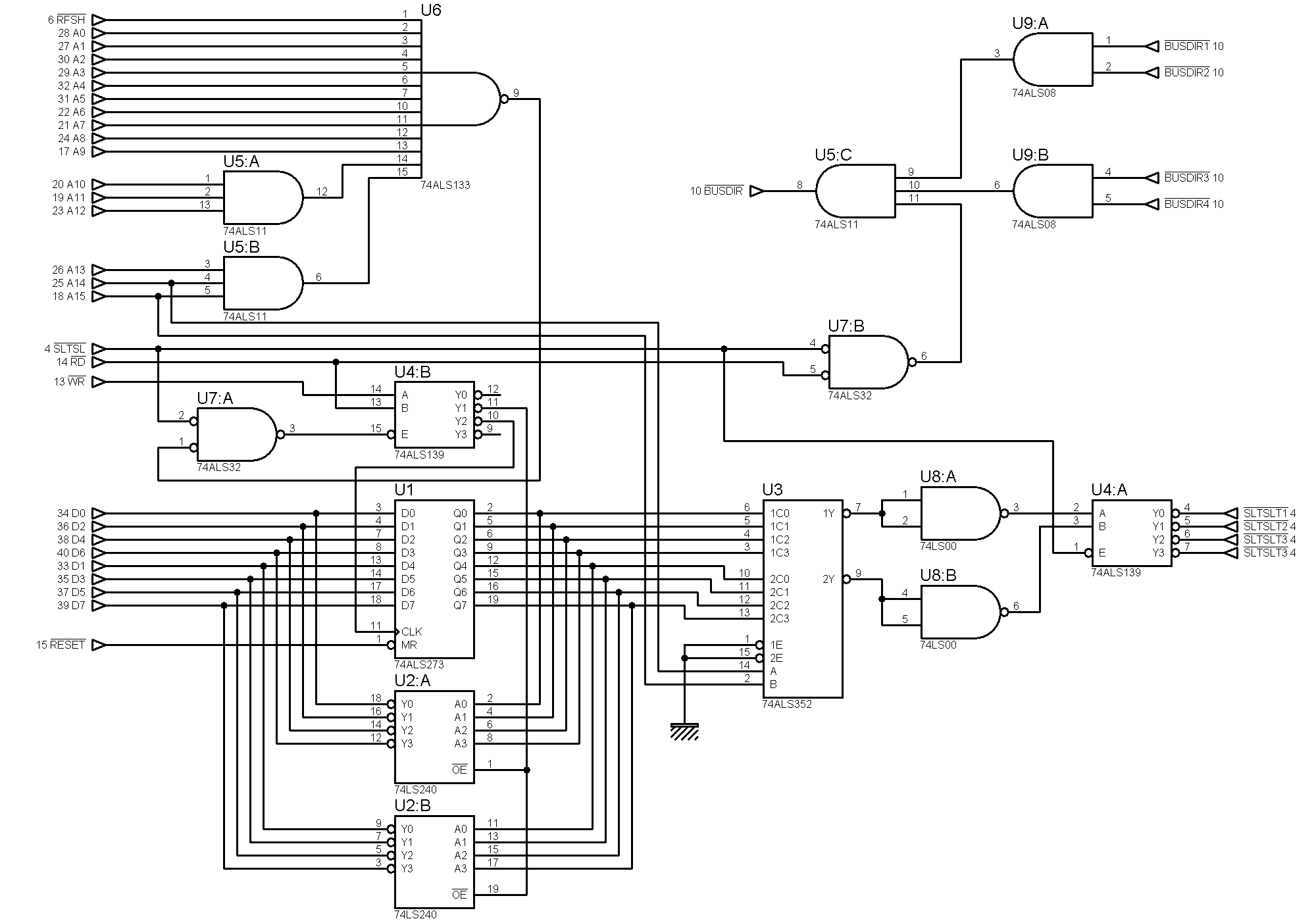

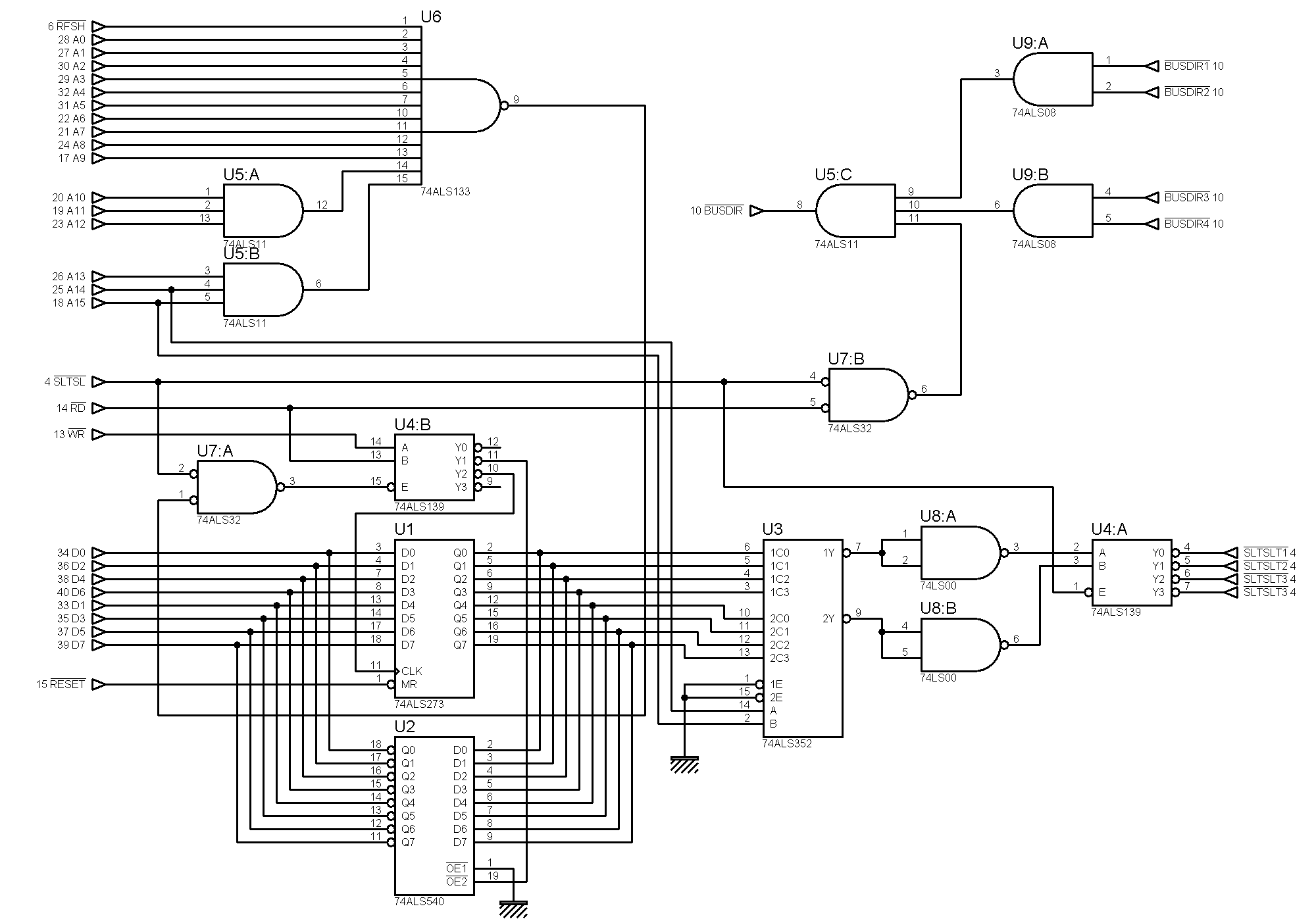

Je voudrais faire une extension de slot interne avec le moins de compossant possible. Fabf avait soulever le probléme il y a un p'tit momment et Jipe avec donner ce plan :
http://msxotage.free.fr/img_tmp/mpc200/slot_jap_x4_msx_magazine.png
Qu'en pense tu ?
Si c'est bon, est-ce que je peux brancher par exemple :
SLTSL 2.0 : Mapper Gouget
SLTSL 2.1 : Extension MSX2
SLTSL 2.2 : Reserve
SLTSL 2.3 : Reserve
Merci de ton aide Edité par metalgear2 Le 03/08/2013 à 08h25
Le connecteur entouré en rouge est la PIN 22 de la 681000 (SLTSL). C'est plus facile pour les tests. J'ai aussi soudé de chaque côté du connecteur 50 broches, une barette tulipe pour avoir tous les signaux a porté de main.
Une photo côté wrapping. Je sais que Igal aime bien le wrapping.
Igal, je prend mes devant, en ne sait jamais. Si je suis embêté avec le slot 3, je mettrais mon mapper Gouget en slot 2. Il me resterait donc qu'un slot.
Je voudrais faire une extension de slot interne avec le moins de compossant possible. Fabf avait soulever le probléme il y a un p'tit momment et Jipe avec donner ce plan :
http://msxotage.free.fr/img_tmp/mpc200/slot_jap_x4_msx_magazine.png
Qu'en pense tu ?
Si c'est bon, est-ce que je peux brancher par exemple :
SLTSL 2.0 : Mapper Gouget
SLTSL 2.1 : Extension MSX2
SLTSL 2.2 : Reserve
SLTSL 2.3 : Reserve
Merci de ton aide Edité par metalgear2 Le 03/08/2013 à 08h25
Citation GDX :
Comptes-tu faire une plaque de circuit imprimé par la suite ? Ça serait bien pour ceux qui veulent améliorer leur MPC-200. Un tippon ou un fichier Gerber suffirait.
Deux p'tite photos :
Plus une vidéo :
Cet Expander est excellent:
il s'agit de cette implantation:
Le post original est ici => http://www.msxvillage.fr/forum/topic.php?id=881#m15222
Pour la mise en oeuvre, je te conseil de regarder directement par ici => http://www.msxvillage.fr/forum/topic.php?id=1925&pt=1
Nb: Manbow2 et Metalgear2 fonctionnent sur le SubSlot X.3 pour le reste, tout fonctionne n'importe ou
La playsoniq ne peut pas démarrer sur un Subslot mis à part sur le "Modulon Intelligent Expander".
J'attends une réponse à ma question pour savoir si on peut modifier l'Expander pour faire tourner la Playsoniq sur un de ses SubSlots
Par ici => http://www.msx.org/news/en/intelligent-slot-expander-modulon
il s'agit de cette implantation:
Le post original est ici => http://www.msxvillage.fr/forum/topic.php?id=881#m15222
Pour la mise en oeuvre, je te conseil de regarder directement par ici => http://www.msxvillage.fr/forum/topic.php?id=1925&pt=1
Nb: Manbow2 et Metalgear2 fonctionnent sur le SubSlot X.3 pour le reste, tout fonctionne n'importe ou
La playsoniq ne peut pas démarrer sur un Subslot mis à part sur le "Modulon Intelligent Expander".
J'attends une réponse à ma question pour savoir si on peut modifier l'Expander pour faire tourner la Playsoniq sur un de ses SubSlots
Par ici => http://www.msx.org/news/en/intelligent-slot-expander-modulon
GDX :
Vue la taille de la plaque, mieux vaut faire une simple face !
La réponse est dans le tout premier post. C'est vrai que si je ne fais que l'extension, le circuit sera plus petit. La photo est là simplement pour donner une aperçu de l'extension.
GDX :
Pourquoi n'utilises-tu pas le Slot 3, celui de la RAM interne ? Ça éviterait de perdre un port cartouche.
metalgear2 :
Igal, je prend mes devant, on ne sait jamais. Si je suis embêté avec le slot 3, je mettrais mon mapper Gouget en slot 2. Il me resterait donc qu'un slot.
Voilà pourquoi j'ai posé la question a Igal.
Igal :
Le post original est ici => http://www.msxvillage.fr/forum/topic.php?id=881#m15222
J'avais vu cette version, mais la version "slot_jap_x4_msx_magazine" me paraissait mieux.
Merci
Implantation de tous les CI (Extension + Expander interne)
Voilà pourquoi il y avait autant de place.
Voilà pourquoi il y avait autant de place.
J'ai rebranché comme à l'origine. C'est un véritable slot 3.
Je veux simplement prévoir un expander interne, car si j'ai des problémes avec le slot 3 pour brancher l'extention Gouget, je me rabat sur le slot 2 et je l'aisserais tomber diffinitivement le slot 3.
J'ai pas encore tester car j'attend mes mémoires. Edité par metalgear2 Le 04/08/2013 à 15h16
Je veux simplement prévoir un expander interne, car si j'ai des problémes avec le slot 3 pour brancher l'extention Gouget, je me rabat sur le slot 2 et je l'aisserais tomber diffinitivement le slot 3.
J'ai pas encore tester car j'attend mes mémoires. Edité par metalgear2 Le 04/08/2013 à 15h16
metalgear2 :
Voilà pourquoi il y avait autant de place.
A mon avis, en double face, il y a la place pour mettre la 2ème sram sur la plaque.
metalgear2 :
J'ai rebranché comme à l'origine. C'est un véritable slot 3.
Je veux simplement prévoir un expander interne, car si j'ai des problémes avec le slot 3 pour brancher l'extention Gouget, je me rabat sur le slot 2 et je l'aisserais tomber diffinitivement le slot 3.
Je veux simplement prévoir un expander interne, car si j'ai des problémes avec le slot 3 pour brancher l'extention Gouget, je me rabat sur le slot 2 et je l'aisserais tomber diffinitivement le slot 3.
Si tu étends le Slot 3 en Slot secondaires pour la Sub-ROM et la Beer. Il n'y a pas de raison qu'il y ait problème. C'est pareil que d'étendre le Slot 2.
Edit : J'ai oublié de dire que le modèle Arabe a les Slot configurés autrement (d'après BlueMSX) donc la plaque ne pourrait peut-être pas fonctionner tel quelle sur un AX170. Edité par GDX Le 04/08/2013 à 15h53
Le probléme du slot 3, c'est que les 74LS157 de la mémoires interne sont dans le T7775. A ce stade, je suis incapable de s'avoir si oui où non, ça va fonctionner et je pense que personne ne va s'aventurer a dire : Oui, ça marche.
Gdx a raison. Il vaut mieux etendre le slot 2 que le 3. D ailleurs garder le slot1 en slot maitre peut s averer utile pour des cartouchescomme lala playsoniq. Un gros potentiel cette cartouche mais peu exploite
igal :
Gdx a raison. Il vaut mieux etendre le slot 2 que le 3. D ailleurs garder le slot1 en slot maitre peut s averer utile pour des cartouchescomme lala playsoniq. Un gros potentiel cette cartouche mais peu exploite
Heu, attend, Igal, étendre le slot2, c'est ce que je veux faire. GDX dit d'éttendre le slot 3.
Pour résumer le probléme :
Je branche l'extension Gouget sur le slot 3. Comme je ne sais pas comment réagi le slot 3 avec les 74LS157 dans le T7775, je sais pas si ça va marcher. Si ça marche pas, je bascule l'extension Gouget sur le slot 2 et le LAISSE TOMBER DIFFINITIVEMENT le slot 3. Donc c'est bien sur le SLOT 2 (Et pas le slot 3) que je veux branché l'expander.
Maintenant, le meilleur solution serait que l'extension Gouget fonctionne sur le slot 3. Le probléme serait résolu. Edité par metalgear2 Le 04/08/2013 à 16h04
Merci Igal, tu me rassure, je pensais m'avoir mal expliquer. C'est pour ça que je te demande conseil. Tu métrise bien les problémes de l'expander.
