L'atelier Modification d'un MPC200 ( Ext. 256K + MSX2 )
Reprise du message précédent
Fabf :
Oui mais ça devrait marcher, l'autre marche bien
Si tu parle de la ROM BAIC, bin oui, je comprend pas. Pourtant la ROM BASIC est bien APRES les 74LSxx. Encore un mystére sur ce MPC200
Ha je comprends mieux si la basic ROM est après les buffers.

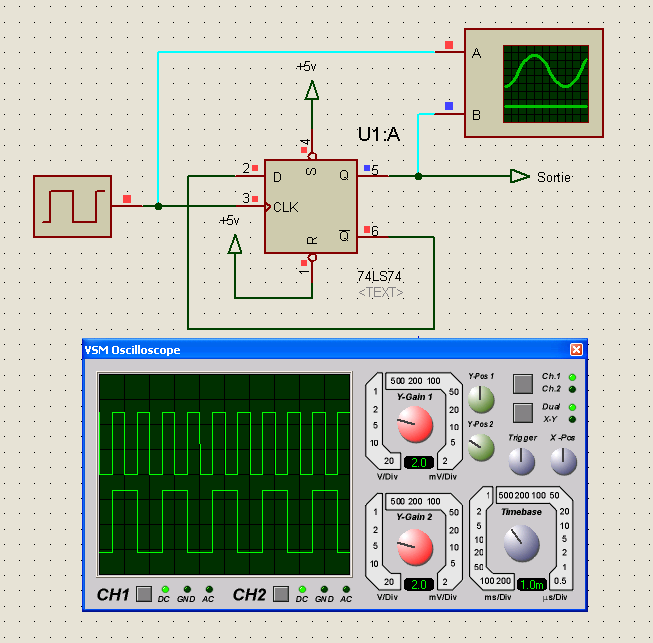

voila le schéma
l'entrée est en 3 a cabler sur le quartz du V9938
la sortie est en 5 a cabler sur le T7775
j'ai mis l'oscillo pour monter la division par 2 donc ne pas cabler les fils bleu ciel
l'entrée est en 3 a cabler sur le quartz du V9938
la sortie est en 5 a cabler sur le T7775
j'ai mis l'oscillo pour monter la division par 2 donc ne pas cabler les fils bleu ciel
Merci Jipe pour le schéma.
C'est vrai qu'il est cool ton logiciel.
Je fais l'essai ce soir. je croise les doigts, les bras, les pieds, les jambes ....
En faite, la ROM BASIC est en // avec le support libre, sauf les PIN20, 22, 26 et 27. C'est qiuand même bizarre !!!!! mais bon, on fera avec.
Ce MPC200 a encore beaucoup de mystére a m'apprendre.
Edité par
metalgear2
Le 10/09/2013 à 19h05
C'est vrai qu'il est cool ton logiciel.Je fais l'essai ce soir. je croise les doigts, les bras, les pieds, les jambes ....
Fabf :
Ha je comprends mieux si la basic ROM est après les buffers.
En faite, la ROM BASIC est en // avec le support libre, sauf les PIN20, 22, 26 et 27. C'est qiuand même bizarre !!!!! mais bon, on fera avec.
Ce MPC200 a encore beaucoup de mystére a m'apprendre.
Edité par
metalgear2
Le 10/09/2013 à 19h05
c'est ce logiciel , mais ma version date un peu payé 800Fr a l'époque
http://www.labcenter.com/index.cfm
http://www.labcenter.com/index.cfm
Il me sembait bien que c'était Proteus, mais j'étais pas sur.
@Metalgear:
J'ai pas suivi absolument tous les posts mais est ce que t'as essayé de mettre un jeu (par exemple) sur l'EPROM dans le support interne et voir si il se lance?
Si il réagit comme le EXT BASIC qui fonctionne en Externe lorsque les signaux passent d'abord par [LS245] et [LS367] alors qu'il ne fonctionne pas lorsque ces puces ne sont pas misent à contribution.
Je dit peut être des bêtises mais possible que le CMOS qu'est la 27Cxxx ait un peu de mal si les signaux qui entrent et/ou sortent du CI.
Ces problèmes seraient résolues par la présence des LS.
Au fait, est ce que tu as explanter un EPROM de ses entrailles à l'origine ou un autre média comme un ROM ?
J'ai pas suivi absolument tous les posts mais est ce que t'as essayé de mettre un jeu (par exemple) sur l'EPROM dans le support interne et voir si il se lance?
Si il réagit comme le EXT BASIC qui fonctionne en Externe lorsque les signaux passent d'abord par [LS245] et [LS367] alors qu'il ne fonctionne pas lorsque ces puces ne sont pas misent à contribution.
Je dit peut être des bêtises mais possible que le CMOS qu'est la 27Cxxx ait un peu de mal si les signaux qui entrent et/ou sortent du CI.
Ces problèmes seraient résolues par la présence des LS.
Au fait, est ce que tu as explanter un EPROM de ses entrailles à l'origine ou un autre média comme un ROM ?
Non à cause de /SLTSL sur /CS de l'EPROM au lieu de /CS1 ou /CS12
Sur mon MPC2 c'est une EPROM 27256 et pas une 27C256
Sur mon MPC2 c'est une EPROM 27256 et pas une 27C256
Bonjour,
@igal : Non, j'ai pas essayer de jeu sur le support interne. Ce support est prévu normalement pour un logiciel embarqué (Taitement de texte, calendrier et un troisiéme).
@Fabf : Cette ROM n'a pas bessoin d'utiliser un SLTSL, car elle utilise un SLT un peu spécial sur le T7775.
OE EPROM 27256 : ROM BASIC
OE EPROM LIBRE : SUPPORT INTERNE DE LIBRE
Sur le MPC200, l'eprom c'est une : HN27256G-30
De toute façon, le T7775 a des SLT un peu bizarre. Par exemple, le SLTSL3 du T7775 qui est utiliser pour la mémoire de base (64k) ne fonctionne pas si je branche le PIN22 de l'extension Gouget dessus. Je suis obligé de passer par un SLTSL d'un port cartouche.
@igal : Non, j'ai pas essayer de jeu sur le support interne. Ce support est prévu normalement pour un logiciel embarqué (Taitement de texte, calendrier et un troisiéme).
@Fabf : Cette ROM n'a pas bessoin d'utiliser un SLTSL, car elle utilise un SLT un peu spécial sur le T7775.
OE EPROM 27256 : ROM BASIC
OE EPROM LIBRE : SUPPORT INTERNE DE LIBRE
Sur le MPC200, l'eprom c'est une : HN27256G-30
De toute façon, le T7775 a des SLT un peu bizarre. Par exemple, le SLTSL3 du T7775 qui est utiliser pour la mémoire de base (64k) ne fonctionne pas si je branche le PIN22 de l'extension Gouget dessus. Je suis obligé de passer par un SLTSL d'un port cartouche.
Suite des tests avec le diviseur a base de 74LS74 :
PIN 3 du 74LS74 à la PIN 63 du 9938 et PIN 5 du 74LS74 au T7775 : Le MSX ne démarre pas et aucune action avec le bouton poussoir RESET. Aucun signal à la sortie du 74LS74
PIN 3 du 74LS74 à la PIN 64 du 9938 et PIN 5 du 74LS74 au T7775 : Le MSX démarre avec un écran noir et j'ai la main avec le bouton poussoir RESET. Signal d'horloge à la sortie du 74LS74
Test avec ou sans le VDP MSX1.
Test avec le VDP MSX1 en place avec PIN CSW, CSR et INT relevé. Edité par metalgear2 Le 11/09/2013 à 17h30
PIN 3 du 74LS74 à la PIN 63 du 9938 et PIN 5 du 74LS74 au T7775 : Le MSX ne démarre pas et aucune action avec le bouton poussoir RESET. Aucun signal à la sortie du 74LS74
PIN 3 du 74LS74 à la PIN 64 du 9938 et PIN 5 du 74LS74 au T7775 : Le MSX démarre avec un écran noir et j'ai la main avec le bouton poussoir RESET. Signal d'horloge à la sortie du 74LS74
Test avec ou sans le VDP MSX1.
Test avec le VDP MSX1 en place avec PIN CSW, CSR et INT relevé. Edité par metalgear2 Le 11/09/2013 à 17h30
normalement a ce stade il faut oublier les test avec le VDP MSX1
comme tu as un oscillo fait une copie des signaux pin 3 et 5 du LS74 pour voir
fait un essai avec le même montage mais en prenant la sortie /Q pin 6 pour aller sur le T7775
aprés il ne reste plus qu'a faire un oscillateur 11 Mhz pour remplacer la sortie HALF du VDP MSX1
comme tu as un oscillo fait une copie des signaux pin 3 et 5 du LS74 pour voir
fait un essai avec le même montage mais en prenant la sortie /Q pin 6 pour aller sur le T7775
aprés il ne reste plus qu'a faire un oscillateur 11 Mhz pour remplacer la sortie HALF du VDP MSX1
Laisse tombé le prélèvement sur les borne de l'oscillateur du V9938!
Tu charge beaucoup trop et du coup il doit s'effondrer. Soit tu te prends la tête avec un étage d'adaptation à haute impédance avec un ou deux transistor FET mos. Ou tu opte pour l'oscillateur 11MHz.
Tu charge beaucoup trop et du coup il doit s'effondrer. Soit tu te prends la tête avec un étage d'adaptation à haute impédance avec un ou deux transistor FET mos. Ou tu opte pour l'oscillateur 11MHz.
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
Bonjour,
Je pense que comme le dit Jipe, je vais opté pour un oscillateur de 11Mhz. J'ai même trouver un quartz de 10.73Mhz. J'ariverais au plus proche de 3.57Mhz (10.73/3=3.576Mhz)
Je ferrais des photos des signaux PIN 3 et PIN 5 cette aprés midi pour le fun.
En regardant de plus prés, c'est vrai que l'oscillation diminue. Avec l'ajout de FET, je vais pas me prendre la tête et laisser tomber cette solution. Ca ira plus vite de faire un oscillateur. Edité par metalgear2 Le 12/09/2013 à 12h56
Je pense que comme le dit Jipe, je vais opté pour un oscillateur de 11Mhz. J'ai même trouver un quartz de 10.73Mhz. J'ariverais au plus proche de 3.57Mhz (10.73/3=3.576Mhz)
Je ferrais des photos des signaux PIN 3 et PIN 5 cette aprés midi pour le fun.
z80 :
Laisse tombé le prélèvement sur les borne de l'oscillateur du V9938!
Tu charge beaucoup trop et du coup il doit s'effondrer. Soit tu te prends la tête avec un étage d'adaptation à haute impédance avec un ou deux transistor FET mos. Ou tu opte pour l'oscillateur 11MHz.
Tu charge beaucoup trop et du coup il doit s'effondrer. Soit tu te prends la tête avec un étage d'adaptation à haute impédance avec un ou deux transistor FET mos. Ou tu opte pour l'oscillateur 11MHz.
En regardant de plus prés, c'est vrai que l'oscillation diminue. Avec l'ajout de FET, je vais pas me prendre la tête et laisser tomber cette solution. Ca ira plus vite de faire un oscillateur. Edité par metalgear2 Le 12/09/2013 à 12h56
Photos des signaux du 7474 :
Calibration : 5V et 0.5u
IN - PIN 3 du 7474
OUT - PIN 5 7474
Calibration : 5V et 0.5u
IN - PIN 3 du 7474
OUT - PIN 5 7474
pas trés logique ces signaux
pas de fréquence sur l'entrée qui provient en fait du quartz
sinusoide sur la sortie qui devrait avoir un signal carré
peut remettre ton VDP MSX1 et faire la même mesure STP
pas de fréquence sur l'entrée qui provient en fait du quartz
sinusoide sur la sortie qui devrait avoir un signal carré
peut remettre ton VDP MSX1 et faire la même mesure STP
