Reprise du message précédent

une petite vérification a faire : regarde si ton entrée CLOCK du T7775 est reliée au CLOCK du BUS MSX pin 42

juste un coup d'ohmétre pour oter un doute

Y a un problème sur ton schéma!

il manque un fil sur la broche 1 de ton 7404!



La broche 1 du 7404 est une entrée, tout comme la broche 3 du 7474. Il manque un signal qui doit stimuler ces deux entrées.

Ne serait-ce pas le signal "CLOCK SLOT" du MSX ENGINE par le plus grand des hasards?

Une photo avec les extension pour voir si tous fonctionne bien :

Au milieu : Extension 256K
Slot 1 : BEER (Que j'ai prévu d'intégrer quand même dedans)
Slot 2 : Carte MSX2, pour l'instant incompatible avec le MPC200

J'ai volontairement enlevé la SUBROM car L'extension de mémoire et la BEER prenent chacun un SLTSL. La carte MSX2 est simplement là pour l'utiliser en sortie Video + RVB.

C'est bien dommage que je sois bloquer avec cette carte MSX2 . Ca aurait fait une bonne bécanne.

Edité par metalgear2 Le 07/09/2013 à 00h41

Factuellement il manque quelque chose. En électronique et même en électricité une entrée ne peut pas "auto générer" un signal.

Je ne connais pas ton niveau de connaissance dans le domaine de l'électronique. Je vais donc faire un parallèle avec l'électricité.



Imagine que les 7404 et 7474 soient des ampoules et la sortie des SLOT (broche 42) est une rallonge 220V. Relier des ampoules entre elles ne génère en aucun cas le 220V nécessaire à les allumer, il te faut une source de 220V. Il se trouve que cette source manque sur le schéma.



Je pense que tant que tu n'auras pas un schéma complet du système d'horloge de ton MSX toutes manipulations seront qu'empiriques et potentiellement vouées à l'échec. Ce que tu vie depuis que tu essais de passer en MSX2.

Je trouve ça frustrant à titre personnel (même si pas mon projet) et nous voyons bien que ça l'est pour toi...

L'électronique c'est pas compliqué, mais c'est un ensemble de règles simples à appliquer.

Comme celle de mettre systématiquement un condensateur de 100nF au plus prêt de tous les circuits intégrés.

Je peux expliqué si nécessaire le pourquoi de cette règle si nécessaire, mais elle est fondé et c'est pour ça que les montages du commerce comme les MSX mais tous les autres aussi l'appliquent.

L'électronique c'est aussi un peut comme les LEGO, tout le monde peut empiler des briques comme il l'entend. Mais seule des emboitements judicieux aboutissent à une construction robuste.

J'ai un petit doute concernant la création du signal CS12. Si tant est que ce signal est nécessaire/influe sur ton Extension MSX2.

Sur le Manuel de service du HB-55P on peut voir en page 31 (sur 78) un diagramme montrant la création du signal CS12 avec ce qui ressemble étrangement à un LS32 et non à un LS04

J'ai jeté un bref coup d'oeil sur le schéma pour retrouver ce montage, mais je vois pas trop! tout en bas du schéma (à droite de l'extrémité gauche)

Le schéma => http://www.msxvillage.fr/forum/topic.php?id=1976#m45795

Le Manuel de service => http://msx.hansotten.com/uploads/msxdocs/sonyhp5575sm.pdf Edité par igal Le 07/09/2013 à 11h19

Bonjour,

@z80 : Attention, sur le schéma que j'ai relevé sur mon MPC200, c'est simplement :

T7775 vers RAM en passant par la carte REFRESH

et

T7775 vers SLOT CARTOUCHE

Aprés, du port cartouche, peut-être que la PIN42 va quelque part, j'ai pas redessiné non plus TOUS le schéma

Edit : Je viens de regarder vite fait le schéma que j'ai fais, regarde le T7775, j'ai noté : CLOCK SLOT, ça veut dire que cette PIN va sur le SLOT.
Donc : La PIN1 du 7404 + la PIN3 du 7474 + la broche 42 dur slot + la PIN CLOCK SLOT sont tous ensembles.

Merci quand même d'avoir soulever ce point Edité par metalgear2 Le 07/09/2013 à 17h16

Test avec la ROM du MPC2 sur le MPC200 :

Il y a bien les caractéres KANJI dans la ROM. Par contre, même probléme qu'avec la ROM du MPC200, avec l'extension de mémoire GOUGET, le MSX se bloque au démarage.

@GDX : Est-ce que tu pourrais regardé cette ROM et faire la même opération que la ROM du MPC200 : Initialiser le Memory Mapper au démarrage.

Merci Edité par metalgear2 Le 07/09/2013 à 18h03

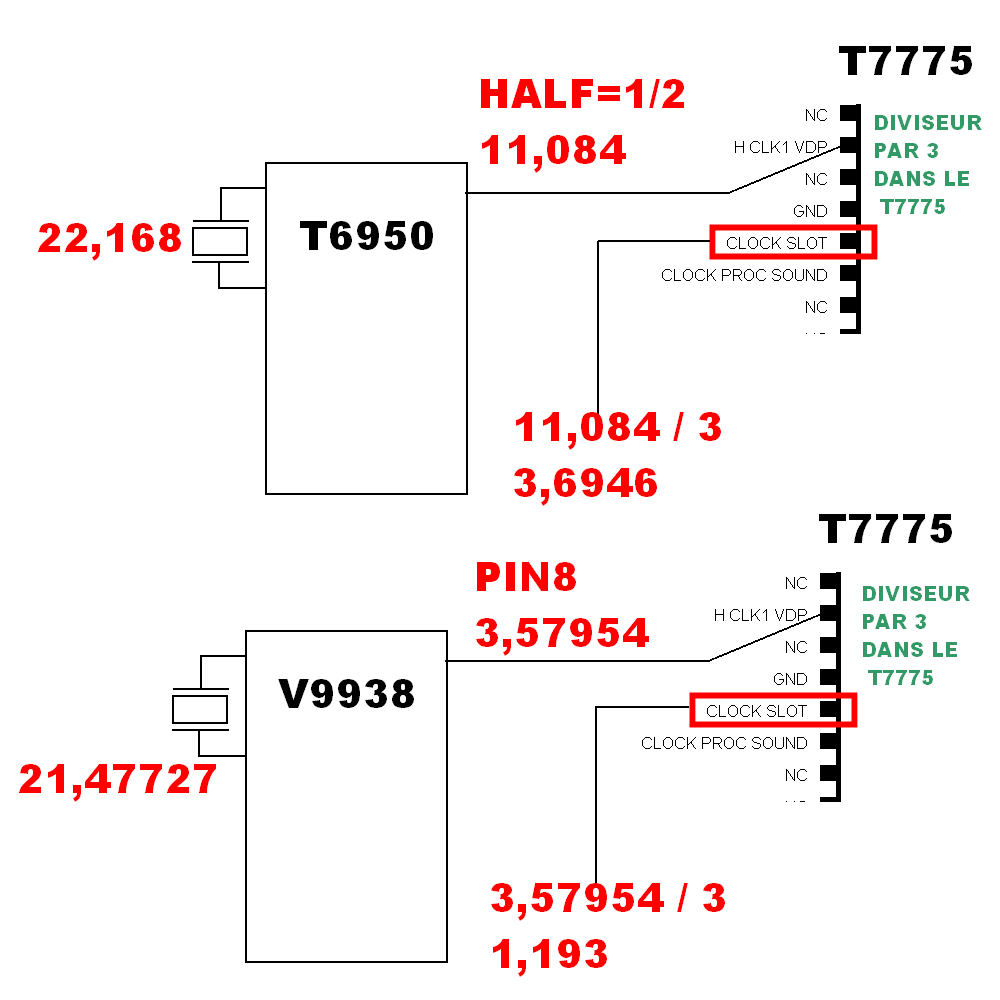

voici une représentation de mes déductions sur le fonctionnement normal du MPC200 et de la modif en MSX2

tout se joue au niveau des fréquences en entrée du T7775 normal 11Mhz , modifié 3,5 Mhz

ce qui donne une fréquence finale de 1,193 Mhz d'ou la lenteur du VDP qui est piloté par le CPU avant toute chose
