A voir, si la piste est coupée, c'est peut être lié à un problème de court circuit.
Il se peut que le /CS12 soit naze
Il se peut que le /CS12 soit naze
Comme Steeve Hostin, "Non avons les moyens et la technologie" pour reconstruire /C12.
/SLTSL + /A15 = /CS12 si je ne me trompe pas...
/SLTSL + /A15 = /CS12 si je ne me trompe pas...
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
GouchimZ
Membre non connecté
Villageois
z80 :
Comme Steeve Hostin, "Non avons les moyens et la technologie" pour reconstruire /C12.
/SLTSL + /A15 = /CS12 si je ne me trompe pas...
/SLTSL + /A15 = /CS12 si je ne me trompe pas...
j'aime beaucoup la référence et la façon dont c'est dit mais j'apprécie encore plus le fond !!! tu veux dire qu'en récupérant /SLTSL et /A15 et en les associant je pourrais envoyer le signal de /CS12 sur mon PIN3 du slot ? Dans ce cas, je pourrais zapper la tentative de soudure sur le MSX Engine (qui s'avère dors et déjà périlleuse) ....
ça ferait sur mon Slot : PIN 4 + PIN 18 vers PIN 3 c'est bien ça Edité par GouchimZ Le 19/07/2013 à 14h02
igal
Membre non connecté
Conseiller Municipal
Autre possibilité pour faire tourner des ROMS 32Ko sans /CS12.

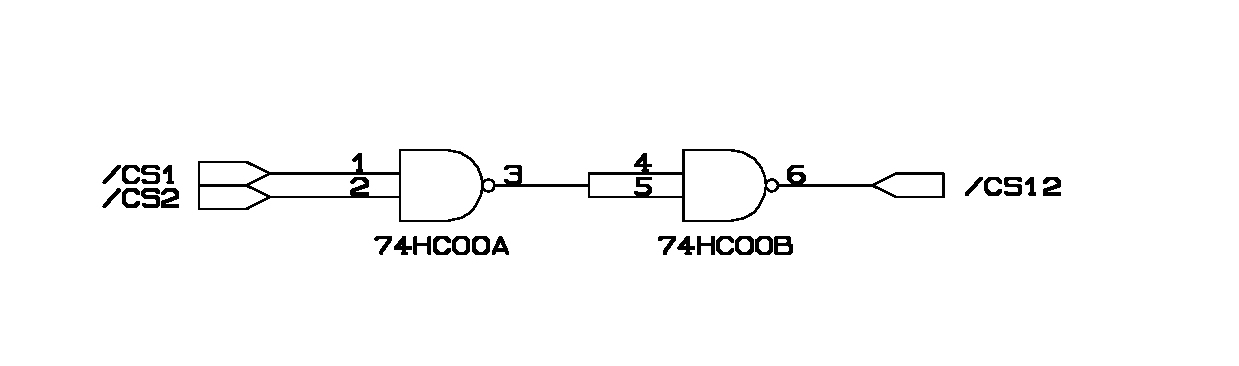

En utilisant LS00 (portes inverseuses) avec /CS1 /CS2, on lance des ROMS de 32Ko sans /CS12.
Sans aller jusque là cela vaut la peine de vérifier si un CI "inverseur" est disponible sur la Carte mère et si oui, voir si il est Ko
Plus d'infos ici => http://msxvillage.fr/forum/topic.php?id=1791&pt=3 et là => http://www.msxvillage.fr/forum/topic.php?id=1782&pt=2
En utilisant LS00 (portes inverseuses) avec /CS1 /CS2, on lance des ROMS de 32Ko sans /CS12.
Sans aller jusque là cela vaut la peine de vérifier si un CI "inverseur" est disponible sur la Carte mère et si oui, voir si il est Ko
Plus d'infos ici => http://msxvillage.fr/forum/topic.php?id=1791&pt=3 et là => http://www.msxvillage.fr/forum/topic.php?id=1782&pt=2
Fabf
Membre non connecté
Conseiller Municipal
GouchimZ :
[quote=z80]ça ferait sur mon Slot : PIN 4 + PIN 18 vers PIN 3 c'est bien ça
Non c'est plus compliqué que ça
Je préfère la version d'igal avec 2 portes logiques et un seul composant.
Par contre un vrai schéma serait pas du luxe
Fabf
Membre non connecté
Conseiller Municipal
Tiens :

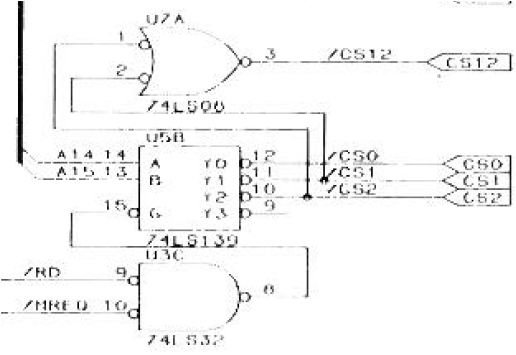

et ça pour te répérer :
A faire valider par igal avant car j'ai jamais testé
et ça pour te répérer :
A faire valider par igal avant car j'ai jamais testé
igal
Membre non connecté
Conseiller Municipal
MSXlegend
Membre non connecté
Conseiller Municipal
alors quand j'écris /SLTSL + /A15 c'est une expression logique booléenne.
Il faut comprendre /SLTSL OU /A15
traduire par un porte OU (74LS32)
sinon y a ça dans le MSX DATAPACK la bible!
Edité par z80 Le 19/07/2013 à 19h09
Il faut comprendre /SLTSL OU /A15
traduire par un porte OU (74LS32)
sinon y a ça dans le MSX DATAPACK la bible!
Edité par z80 Le 19/07/2013 à 19h09
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
Fabf
Membre non connecté
Conseiller Municipal
igal
Membre non connecté
Conseiller Municipal
z80 :
alors quand j'écris /SLTSL + /A15 c'est une expression logique booléenne.
Il faut comprendre /SLTSL OU /A15
traduire par un porte OU (74LS32)
sinon y a ça dans le MSX DATAPACK la bible!
Il faut comprendre /SLTSL OU /A15
traduire par un porte OU (74LS32)
sinon y a ça dans le MSX DATAPACK la bible!
@Z80: Tu saurais me trouver la même chose pour le /CAS2E? (S'il te plait )
J'ai cherché sur le MsxdataPack mais pas moyen de trouver l'info Edité par igal Le 19/07/2013 à 22h12
les schémas avec le LS08 et celui avec les 2 portes LS00 sont identiques sur le fonctionnement
le signal /CAS2E est une sortie de la puce S3527 qui sert pour la ram dans le bank 3.2 sur les philips
le signal /CAS2E est une sortie de la puce S3527 qui sert pour la ram dans le bank 3.2 sur les philips
Répondre
Vous n'êtes pas autorisé à écrire dans cette catégorie
