L'atelier VIDEO VSU-VDU les cartes video de l'extréme !!

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9631

Le 10/08/2012 à 19h56
et même bien plus : cherche VSU et MSX sur le net :|


:noel
Site web
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 11/08/2012 à 10h26
J'avais déjà vu des démos du VSU [Vidéo Sound Unit] de Ricardo Oazem.

En cherchant un peu, je viens de voir que le VSU est en fait une évolution d'un ancien projet qu'il avait appelé VDU [Vidéo Display Unit].

Comme on peut le voir sur les vidéos ci dessous, il semblerait que le VDU superpose 3 CT-80 [EXTENSION MSX2] mais avec des VDP 9958 [EXTENSION MSX2+] :top
Le MSX étant lui même équipé d'une VDP 9958, cela fait un total de 4 couches d'images superposées.

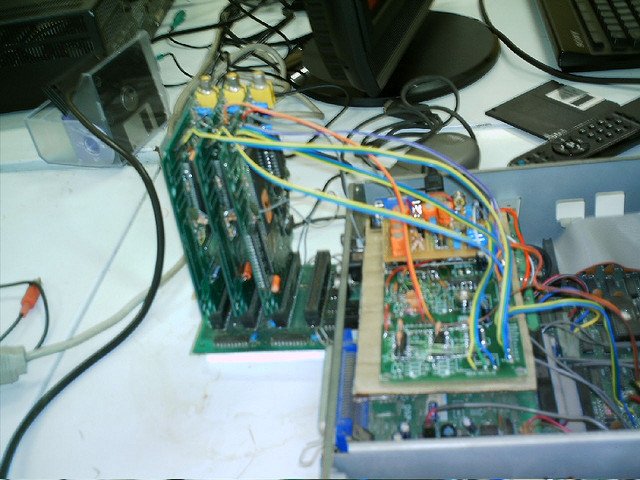

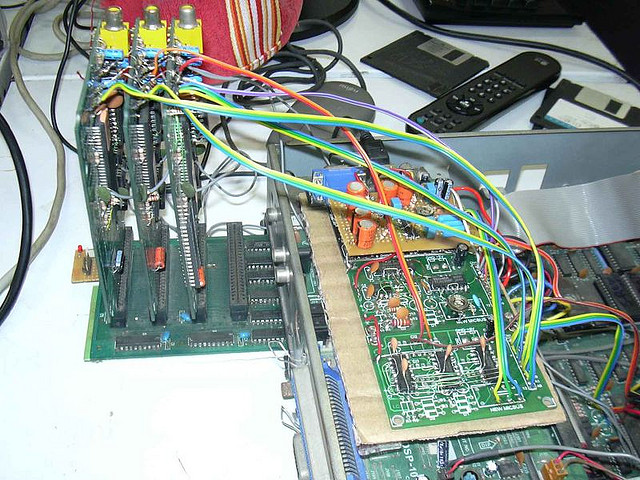

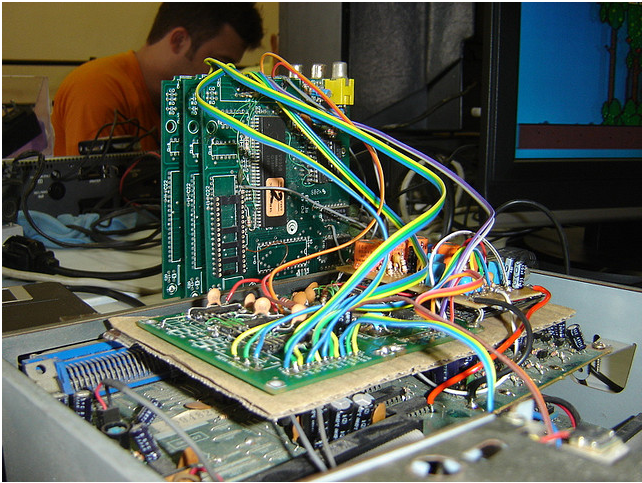

On voit bien 3 EXTENSIONS (CT-80 modifiées) reliées au MSX par un SLOT EXPANDER, mais aussi reliées à une carte posée par dessus le MSX.
La carte posée par dessus le MSX est peut être la Gestion/Mixage des "3 autres Couches vidéos" venant des EXTENSIONS.


Une superposition du mode texte sur un fond "Graphique"


Cette fois le mode Texte se trouve derrière le mode "graphique"

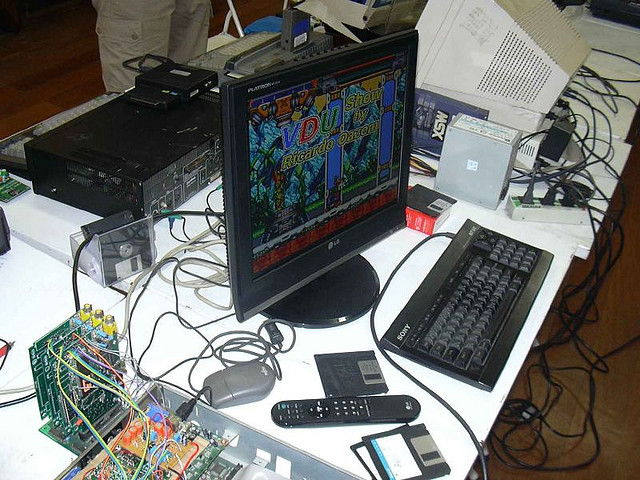

Encore une vidéo du VDU avec le jeu [Prince Of Persia]


Une dernière:


Edit:
On trouve des VDP 9958 (MSX2+) à 6,50Euros pièce sur Ebay => ICI

Pour les 4 RAMS VIDEO à partir de 2euros pièce => ICI

Plaques à essais 2.50euros les 2 pièces => ICI

Connecteurs IDC 50 à angle droit 6 unités pour moins de 5 euros avec les FDP => ICI

Socket 64 Poin qui semble convenir au VDP 9938 et 9958 => ICI

Me demande si les schémas sont sur le net :kiss Edité par igal Le 11/08/2012 à 10h28


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9631

Le 11/08/2012 à 10h44
faut demander a turboSEB le modéle du MSX sony pour savoir si c'est un HB900 avec la posibilité d'incrustation d'image

ok pour les 4 VDP mais comment faire des plans en video qui ne sont pas mixés mais superposés ?


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9631

Le 11/08/2012 à 12h02

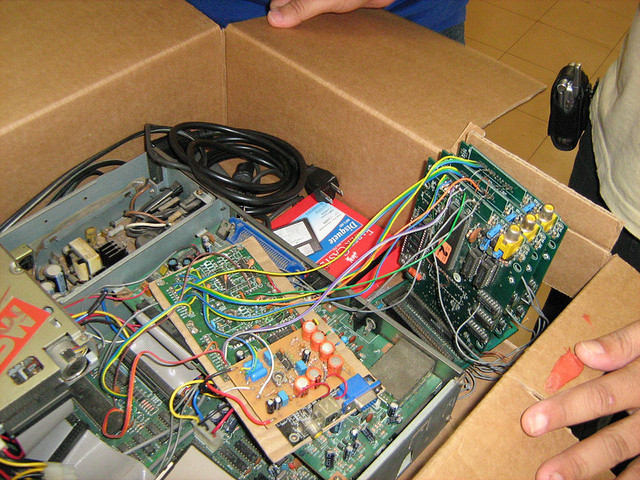

dans flickr on trouve de belles photos du VDU ;)


:noel
Site web
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 11/08/2012 à 12h42
Jipe :
faut demander a turboSEB le modéle du MSX sony pour savoir si c'est un HB900 avec la posibilité d'incrustation d'image



ok pour les 4 VDP mais comment faire des plans en video qui ne sont pas mixés mais superposés ?




Je me suis fait la même réflexion à savoir que Pour l'adressage des VDP/RAMS VIDEO (En cours de livraisons avec les RAMS :kiss ) tu trouverais assez facilement le moyen de driver cela.

Par contre, la grande inconnu est de savoir comment fait il pour superposer les 4 couches?

Je pense que c'est la carte posée par dessus le MSX.



Toutes les vidéos présentés au dessus sont en BASIC.

Sur une des vidéos, on voit des commande OUT&H.... qui orientent certainement les commandes vers le VDP voulu.



Voici le programme complet de la démo MSXRIO 2007:



10 OUT (149),0

20 COLOR 0,0,0

30 VDP(10)=16

40 '----------------------

50 SCREEN8

60 OUT (149),&H1F

70 BLOAD"megaman.SR8",S

80 '----------------------

90 OUT(149),&HF

100 COLOR 15,0,0

110 SCREEN8

120 BLOAD"MSXRIO.SR8",S

130 OUT(149),&H1F

140 FOR A=0 TO 255 STEP ?????? (impossible de voir le chiffre)

150 SET SCROOL A,0

160 NEXT

170 GOTO 140



1) une image de megaman s'affiche sur le fond d'écran.

2) Un logo MSXRIO s'affiche en TRANSPARENCE par dessus le fond d'écran mégaman

3) L'image de mégaman en arrière plan fait un SCROOL horizontal derrière le LOGO MSXRIO.



Une chose est certaine:



Libérer le VDP des contraintes liées au calcul des ANIMATIONS par dessus les DECORS, le gain doit être vraiment important. Edité par igal Le 11/08/2012 à 12h44


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9631

Le 11/08/2012 à 13h22






:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9631

Le 11/08/2012 à 14h23
L'original mofidié


:noel
Site web
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 11/08/2012 à 14h34
J'ai envi de tenter un mail à "Ricardo Oazem" en lui demandant si il veut bien partager les schémas du VDU (date de 2007) avec la communauté. :D

Après tout, ça a bien marché avec "Nyyrikki" pour l'EVA2 :tchin

Avez vous une idée pour retrouver le nom de ces PDB?

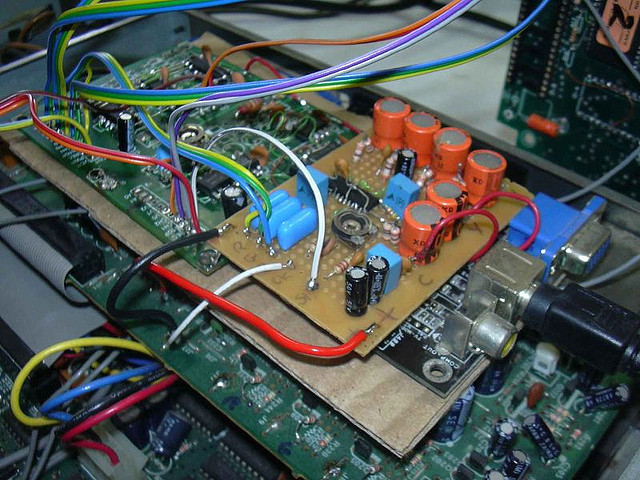

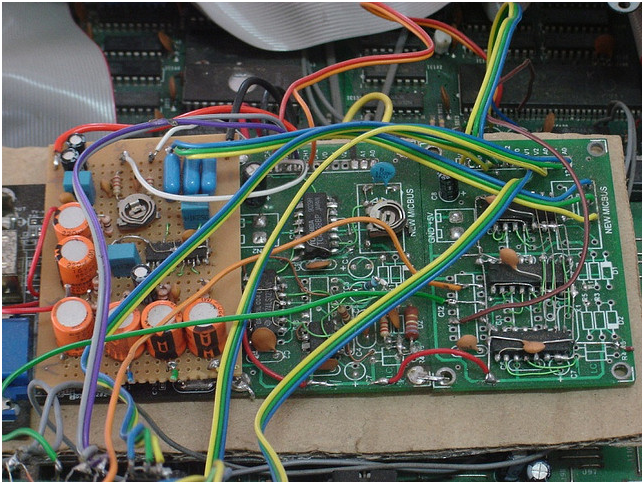

Le mixage vidéo se fait ici je pense! Edité par igal Le 11/08/2012 à 14h40


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9631

Le 11/08/2012 à 14h42


















:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9631

Le 11/08/2012 à 14h47
quelques détails piochés au fil des photos

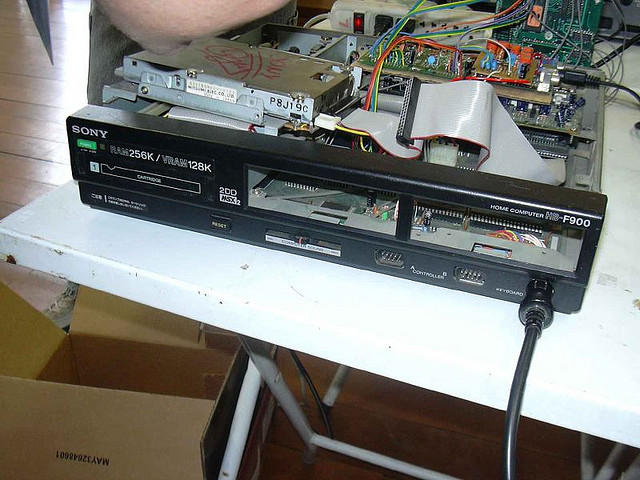

c'est bien un HB900

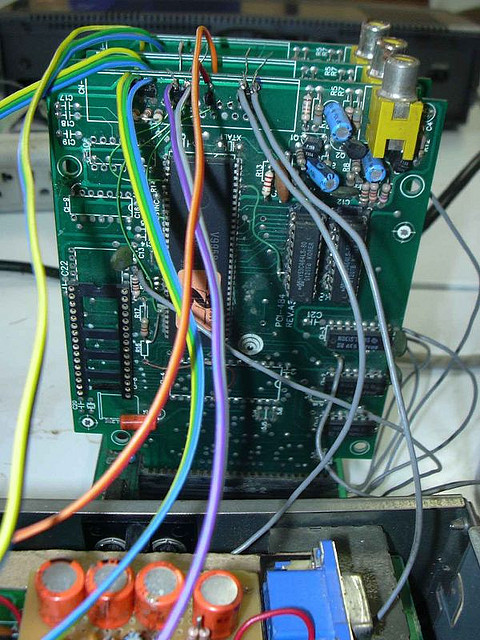

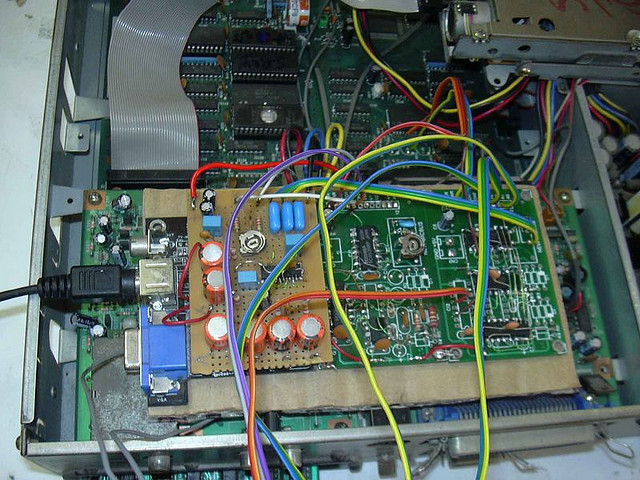

la sortie video se fait par une carte de pc montée a coté du mix video

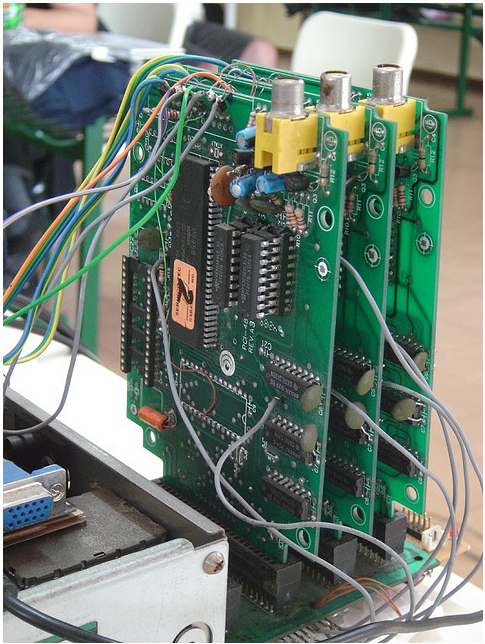

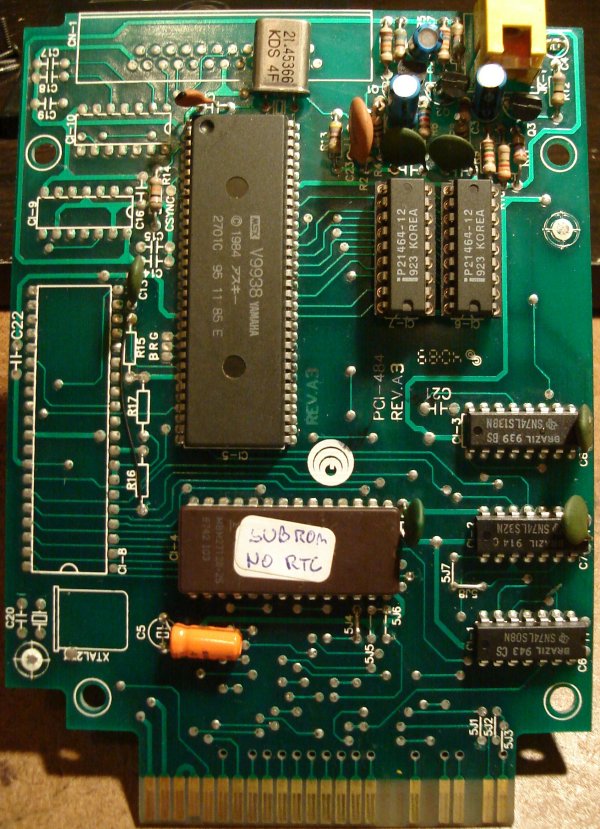

les 3 cartes ct 80 n'ont pas de quartz

les petites platines sont tellement bricolées quelles servent uniquement de support


:noel
Site web
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 11/08/2012 à 15h11
J'essais d'éclaircir une partie du câblage histoire de voir si c'est compréhensible et je poste un dessin ;)


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9631

Le 11/08/2012 à 15h20
perso j'aimerais autant un schéma :oups


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9631

Le 11/08/2012 à 15h24
R G B = jaune , vert , bleu ;)


:noel
Site web
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 11/08/2012 à 15h57

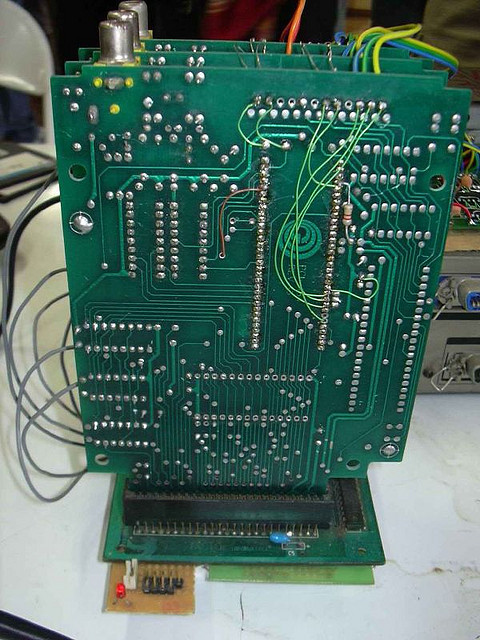

Je pense pas avoir commis d'erreurs, mais pour le moment, je relevé ça sur la face arrière.



Avec un peu de chance, les 2 autres cartes sont câblées de la même façon.

Je voudrais essayer de décrypter au mieux, avant de demander à Ricardo Oazem si il veut bien donner ses schémas ;)

On voit vraiment pas grand chose sur la face avant :moue Edité par igal Le 11/08/2012 à 16h04


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 11/08/2012 à 17h34
Voici le programme (incomplet) Basic faisant tourner la démo VDU DEMO DEVASTATOR



Cette fois ci, il y a 4 plans superposés:

180 '*****************
190 OUT (149),&HF
200 BLOAD"DEVASTA.ge5",S
210 COLOR=RESTORE
220 '= = = = = = = = =
225 OUT(149),&H3F
390 SET SCROOL C,0,0,1
400 '***
410 OUT(149),&H2F
420 SET SCROOL 3,0,0,1
430 '***
440 OUT (149),&H1F
450 SET SCROOL A,0,0,1
460 '****************
470 A=A+1:B=B+4:C=C+1
480 IF A>511 THEN A=0
490 IF B>511 THEN B=0
500 IF C>511 THEN C=0
510 GOTO 225

Il manque le début du programme mais il est intéressant de remarquer les répétitions suivantes sur l'autre démo:

OUT (149),&HF
OUT (149),&H1F
OUT (149),&H2F
OUT (149),&H3F

Ca laisse penser que:
=> HF VDP 0 (le VDP qui affiche l'image non masquée par dessus les autres SCREEN)
=> H1F VDP 1
=> H2F VDP 2
=> H3F VDP 3

J'essais de trouver l'email de Ricardo Oazem afin de lui demander s'il veut bien partager les schémas du VDU :oups
Si jamais vous avez ça, merci de me le MP ;) Edité par igal Le 05/05/2014 à 11h26
