Le 06/09/2012 à 12h20

Reprise du message précédent

Pas bête, je vais tester les ROMs sur un MSX2 de base :top

Bon alors je jette pas l'éponge :hum

Pour la peine voilà le datasheet du RP-5C01
http://map.grauw.nl/resources/rtc/ricoh_rp5c01.pdf

Bon rétablissement Igal ;)
SveN Membre non connecté

Villageois

Rang

Avatar

Groupe : compte ++

Inscrit le : 22/11/2011 à 21h14

Messages: 865

Le 06/09/2012 à 12h43
Refaire le clockchip n'apparaît pas insurmontable .... faut juste être sûr que la traduction du PAL2 en composants "banaux" fonctionne... Et effectivement, on ne trouve pas de documentation à ce sujet ...

NB : Bon rétablissement à toi Igal !!


Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...

Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 06/09/2012 à 12h57
Il y a un bug dans la traduction des PALs
Je me souviens plus ou, mais j'en avais parlé quand Igal lorgnait ce schéma pour l'extension MSX2
En plus 2 74LS ne sont renseignés

En bref c'est un peu hasardeux

De toute façon cela implique trop de composant pour moi
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 06/09/2012 à 13h22
Au départ, j'ai pensé à du 74LS00 avec l'hypothèse que les Zéros n'étaient pas affichés mais après un coup d'oeil sur la toile, les 74LS00 ont 14Pins alors que sur le Schéma, on voit les Pin 16 sont câblées sur +5V donc ça peut pas être ça.

D'autre part, en regardant de très près, on voit qu'il y a un petit point d'interrogation au dessus de ces LS :heink

Tu as fait des testes sur quel MSX Fabf?


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 06/09/2012 à 13h39
Sur un V20
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 06/09/2012 à 17h14
en fait les 2 ci ne sont pas cablés sur la vraie carte
j'ai mis la photo quelque part dans un post
dont ne pas se polariser la dessus ;)


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 06/09/2012 à 18h35


:noel
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 06/09/2012 à 18h49
Je viens de couper la SUBROM MSX2+ DDX2 qui faisait 32ko et je teste ça ce soir
Je pense que le clock chip sera quand même nécessaire mais ça vaut le coup de tenter
Merci du tuyau :top
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 06/09/2012 à 19h15

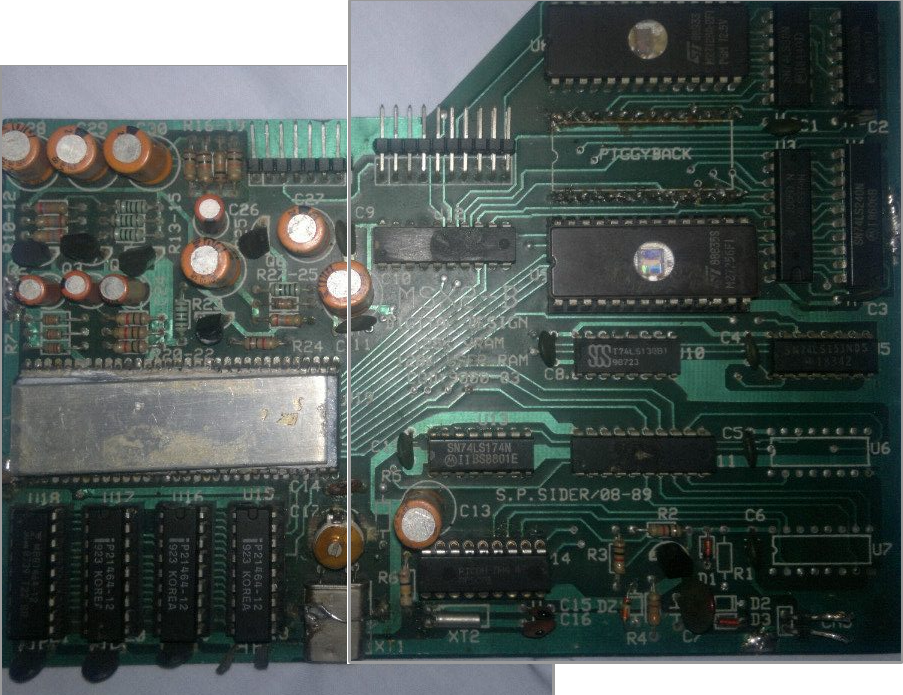

Tu fais référence au U6 et U7 ou se trouvent les Fameux 74LS__ et qui sont vides:


Un peu avant, tu expliques que l'upgrade en MSX2+ est possible en donnant ce lien ;)
http://www.tabalabs.com.br/msx/adap20/index.htm
Il est principalement fait référence au port F4 avec les deux montages proposés par Hans Otten, mais aussi un troisième montage cette fois de Ricardo Sartorato.

J'ai retrouvé ça :gne Edité par igal Le 06/09/2012 à 20h39


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 06/09/2012 à 20h23
Bon les ROMs DDX2 ne fonctionnent pas :(

Par contre je me suis aperçu que SPMANBOW "fontionnait" en mode MSX1 sans ROMs MSX2 ou MSX2+ :|

Il manque l'image et l'animation d'intro mais le jeu est parfaitement jouable Edité par Fabf Le 06/09/2012 à 20h39
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 06/09/2012 à 20h47
J'aime bien quand c'est bizarre comme ça ;)

@MsxLégend: Il me semble que t'as une bonne expérience des jeux MSX2+ ne nécessitant pas le F4 pour avoir fait pas mal de testes il me semble.

Si tu peux en lister quelques uns, cela permettrai d'éliminer l'hypothèse comme quoi ce serait la source du problème :top


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 06/09/2012 à 21h34
Igal :
Pour revenir au VDP 9958, si tu as un MSX2 ou MSX2+ (donc équipés de l'horloge) , tu peux probablement tester l'Extension dessus et voir si les Jeux 2+ Fonctionnent ou pas.




Malheureusement non, pour cela il faudrait retirer la ROM d'origine pour mettre une MSX2+
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5727

Le 07/09/2012 à 01h40
igal :
J'aime bien quand c'est bizarre comme ça ;)



@MsxLégend: Il me semble que t'as une bonne expérience des jeux MSX2+ ne nécessitant pas le F4 pour avoir fait pas mal de testes il me semble.



Si tu peux en lister quelques uns, cela permettrai d'éliminer l'hypothèse comme quoi ce serait la source du problème :top




Il n y a vraiment pas beaucoup de jeux msx2+ mais il me semble qu'ils fonctionnent tous :heink



Pour le moment, j'ai testé laydock 2+, f1 spirit 3d



Je ne suis pas frillant de jeux 2+. Si quelqu'un peux me faire une liste fite fait bien fait :)


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
Visiteur

Vagabond

Rang

Avatar

Message : 0

Le 07/09/2012 à 08h26
Avec ce lien peut-être.

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 07/09/2012 à 14h18
en fait le probléme vient des roms d'origine du 2+ dans lesquelles le port F4 est géré
avec des roms bricolées on peut s'en passer

l'utilité du port F4 pour ma part est connue uniquement pour 2 logiciels GRAPHSAURUS et SYNTHESAURUS
en utlisation normale de joueur ce n'est pas indispensable

a l'époque il y a eu plus de problémes avec le passage du DOS1 au DOS2


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5727

Le 08/09/2012 à 13h49
riquet :
Avec ce lien peut-être.




Merci j'y avais pas pensé :oups





Jipe :


l'utilité du port F4 pour ma part est connue uniquement pour 2 logiciels GRAPHSAURUS et SYNTHESAURUS

en utlisation normale de joueur ce n'est pas indispensable




Sur mon 8235 2+ sans port F4, la cartouche playsonic ne semble pas fonctionner. Il fonctionne sur mon 2eme 8235 avec les 2 jeux de rom ?! Je dois donc monter le F04 afin de determiner le probleme de compatibilité de celui ci. Ci le pb vien de la, ce sera à rajouter sur la liste des incompatibilités Edité par MSXlegend Le 08/09/2012 à 13h49


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
