Le 27/10/2015 à 16h27

Reprise du message précédent

Jipe :
moi j'avais ajouté 16k en externe , le montage est dans le site: http://www.msxvillage.fr/forum/topic.php?id=475&pt=2

post du 7/01/14 et suivants


Pas du tout penser a lire ce sujet.



Merci :top



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5727

Le 30/10/2015 à 12h18
oui pareil, ça remonte un peu :gne

dommage que l'on ne puisse pas renommer ce poste !!

Pour le port F4, tu doit etres decu :'(


edit: sur mon 8220 en 2+, j'ai compilé une ROM avec le cbios+ et je repasse en msx2+ via un switch. Tu veux un logo, c'est mieux que rien, par contre basic et lecteur de disquette hors d'usage avec le cbios, c'est pour les jeux en cartouche seulement Edité par MSXlegend Le 30/10/2015 à 12h24


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 14/11/2015 à 06h29
Bonjour,



@Jipe: J'ai lu ton post et le suivant ici : http://www.msxvillage.fr/forum/topic.php?id=475&pt=3#m49856



Citation :
Pour le cablage il faut relever les pattes 1 , 20 , 22 et 27 de l'eprom 16k

Souder les autres pattes sur l'eprrom 64k

Cabler 1 et 27 sur le +5v ex patte 28 de l'eprom 64k

Souder un fil entre la patte 20 de l'eprom 16k et le trou sous le premier 5 de 55

Souder un fil entre la patte 22 de l'eprom 16k et le trou de TP2 dans le cercle blanc




Si je prend le schéma du 8239/39 ...

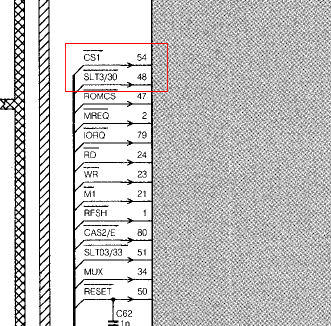

Le trou sous le premier 5 de 55* correspond à la PIN 54 du M60003



TP2 dans le cercle blanc correspond à la PIN 48 du M60003



Ma question est : Est-ce que la ROM de 16K que tu soude sen gigogne sur la 27512 doit obligatoirement être en SLOT ETENDU 3.0 ?





Edité par metalgear2 Le 14/11/2015 à 08h31



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 14/11/2015 à 10h22
a mon avis tu peux le changer de slot , j'ai pris celui la car c'était dispo


:noel
Site web
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 14/11/2015 à 10h39
Jipe :
a mon avis tu peux le changer de slot , j'ai pris celui la car c'était dispo


Je refrais l'essais, mais je crois que le MSX ne démarrait pas.



En branchant la ROM externe (Celle qui est sur ma carte video) sur TP2 avec un fil, il démarrait. C'est pour ça que j'avais un doute pour le SLOT ETENDU 3.0



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 14/11/2015 à 18h13
pour l'adressage de la rom il faut aussi tenir compte du /CS1 qui la place en 4000H


:noel
Site web
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 14/11/2015 à 19h10
J'ai pas du tout penser a CS1 :'(

Le probléme vient peut-être de là :top



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
