Le 21/02/2014 à 09h48

Reprise du message précédent

Fabf m'a conseillé de fabriquer ce mapper pour mon HB500F et pour me faire la main ... je vais donc tenter l'expérience :|

vous êtes prévenus, je pars quasiment de zéro tant au niveau composants qu'au niveau connaissances :heink Edité par GouchimZ Le 21/02/2014 à 09h50


[img]mini_168352signaturegouchimzeggerland[/img]

Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 21/02/2014 à 10h35
Commence par faire la liste des composants, du prix et de la source d'appro.

Défini aussi ton support, plaque pastillée ou breadboard MSX.

Enfin il te faudra ça pour le câblage :
http://www.ebay.fr/itm/KYNAR-AWG30-WRAPPING-5-METRES-/221045979294?pt=FR_YO_MaisonJardin_Bricolage_ElectroniqueComposants&var=&hash=item33775df89e
ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5469

Le 21/02/2014 à 11h04
J'ai des LS670 en stock ! et encore une BREADBOARD… Si besoin :siffle
et des boitier cartouche aussi.. :siffle Edité par ericb59 Le 21/02/2014 à 11h06


banniere-ericb59e
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 21/02/2014 à 11h11
Cool la breadboard, manque plus que le boitier.
Le LS670 n'est pas utilisé dans ce mapper par contre comme GouchimZ compte aussi faire une flashrom Konami il peut en prendre une paire d'avance.

De mon coté je dois avoir une SRAM128ko et peut être aussi les autres composants.
Confirmation ce soir ;)
ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5469

Le 21/02/2014 à 11h14
Fabf :


Le LS670 n'est pas utilisé dans ce mapper par contre comme GouchimZ compte aussi faire une flashrom Konami il peut en prendre une paire d'avance.





sur le schéma du début du topic il y a un LS688 et un LS670 :heink :hum


banniere-ericb59e
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 21/02/2014 à 11h22
J'ai honte :oups

Oui il y a bien un LS670.
ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5469

Le 21/02/2014 à 11h42
bha l'erreur est humaine :D


banniere-ericb59e
Site web
GouchimZ Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 11/05/2013 à 11h11

Messages: 482

Le 21/02/2014 à 14h19
:top super merci Ericb59 et Fabf, je vous contacte par mp !


[img]mini_168352signaturegouchimzeggerland[/img]

Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 22/02/2014 à 10h54
J'ai bien un LS688 et une SRAM128ko.
MP moi quand tu sera prêt.

Pour le boitier il y a une commande ouverte dans le marché du village ;)
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 10/11/2016 à 20h44
Bonsoir,

Comme j'avais quelques SRAM TC551001 qui viennent d'anciens décode... can... :siffle , j'ai voulu tester ces SRAM avec un Memory Mapper 128K. Bien sur, ça n'a pas fonctionner du 1er coup :devil
La TC551001 a le même brochage que la KM681000 que Fabf a utilisé dans le 1er post.
Avec TESTRAM, il y avait que 16K (Je crois, je me souvient plus) de détecter.

Je sais pas si tu as trouvé la solution Fabf, mais voilà comment j'ai procédé pour avoir les 128K de disponible quand il y a la PIN CE2 sur une SRAM :

J'ai ajouté un porte NAND entre /MREQ et CE2 de la SRAM.

Edité par metalgear2 Le 10/11/2016 à 20h47



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 10/11/2016 à 21h49
Merci
Jipe a donné une solution plus simple ici :
http://msxvillage.fr/forum/topic.php?id=1362&pt=1#m27927

Il explique aussi la technique pour passer à 256Ko avec 2 SRAMs en utilisant CE2
http://msxvillage.fr/forum/topic.php?id=1362&pt=2#m28164

En fait ces SRAM ont 2 chip select :
/CS1 actif à l'état bas
CS2 actif à l'état haut

Pour que la SRAM soit sélectionnée il faut que les deux CS soit actifs.
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 10/11/2016 à 22h36
J'avais bien lu la solution a Jipe, mais moi et le Vcc, ça fait deux :gre
J'étais pas sur que ça fonctionner correctement.

Ca me dérange pas trop de mettre une PIN à la GND, mais le Vcc, je me méfie maintenant :oups



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1710

Le 11/11/2016 à 07h50
ah vu que tu met 2 LS670 pousse jusqu'à 512ko voir le Post de ma HOMER 512ko ...

http://www.msxvillage.fr/forum/topic.php?id=2273#m56275

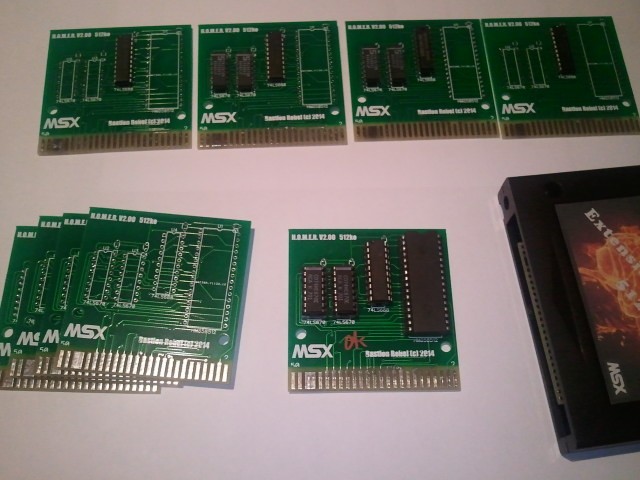

les PCBs

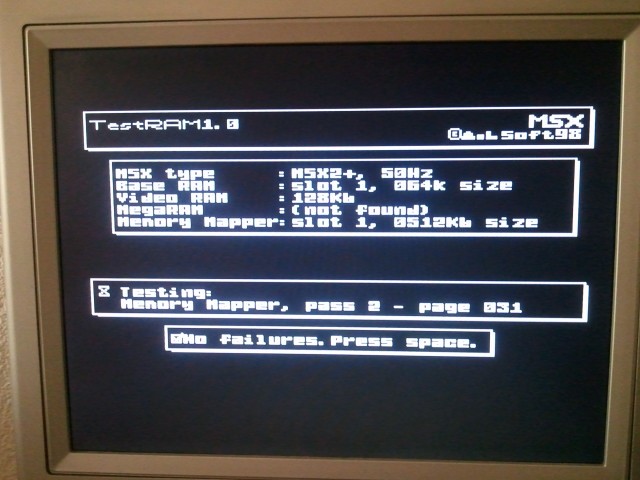

512ko


j'ai meme mis les "GERBER" en download sur le site ... Edité par Bastion Rebel Le 11/11/2016 à 07h51


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 11/11/2016 à 08h28
Bonjour,

Bastion Rebel:
ah vu que tu met 2 LS670 pousse jusqu'à 512ko voir le Post de ma HOMER 512ko ...

Y'a deux 74LS670, car c'est un projet que j'ai prit ailleurs, mais un seul LS670 suffit car il faut décoder que MA[16..14]. J'avais la flemme de virer le deuxième.

Après, tu as raison et c'est clair, mieux vaut partir sur un mapper 512K. J'ai fait le test simplement pour le fun et pour savoir si je pouvais me servir un jour des SRAM TC551001.



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 11/11/2016 à 10h39
Garde tes TC551001 bien au chaud :siffle
