L'atelier Extension MSX2

Reprise du message précédent
Après une troisième vérification du montage, je me suis référé cette fois au schéma modifié par Jipe:Pour le reste, c'est le même constat à savoir: MSX2.ROM dans le MSX (8250) et MSX2EXT.ROM sur l'Extension MSX2 => KO (Ecran noir).
Pour rappel, j'ai même changé les LS au cas ou l'un d'entre eux était KO!

Nb: LS 08 Pin 8, 9 et reliées à rien.
La Pin 1 de l'Eprom est relié à +5V et non à GND (comme demandé par Jipe)

Concernant CI1 (LS 08): J'ai essayé Pin 6 =>Pin 2 => Pin 1 => KO: Aussi... Pin 2 => Pin 1 => KO. Aussi comme sur le Schéma visible => KO.
Il faut inverser Les Pins 36 et 64 du VDP sous peine d'écran noir plein de parasites!
J'ai aussi vérifié les +5V sur
[LS 08 Pin 14], [LS 32 Pin 14] et [LS 138 Pin 16]
Pour GND:
[LS 08 Pin 7], [LS 32 Pin 7] et [LS 138 Pin 7]
Fabf à du faire un montage qu'il n'a pas pensé à préciser. Edité par igal Le 03/08/2012 à 13h56
Igal il faudrait tester ce montage sur un MSX1 normal pour voir si ça marche
sur MSX2 le buffer peut perturber le fonctionnement
sur ton MSX1 monopuce du brésil je l'avais dis que se serait dur de bricoler dessus
sur MSX2 le buffer peut perturber le fonctionnement
sur ton MSX1 monopuce du brésil je l'avais dis que se serait dur de bricoler dessus

Je suis en train de faire le nécessaire pour identifier la panne du 8020.
Le transfo n'a absolument aucune réaction.
Demain, j'essaierai de faire avec une alim ATX.
J'ai déjà dessoudé le VDP, ainsi que la ROM. J'ai mis un support tulipe en place ainsi que L'EPROM 27C256 Flashée avec les Deux Bios résidents.
Je te tiens que courant

encore un challenge a la Igal faire tourner un montage qui ne marche pas sur un MSX1 qui ne marche pas !!
il faut d'abord être sur que le MSX1 est viable avant d'y raccorder l'extension
en dessoudant d'abord le VDP ça va être plus dur
enfin si tu avais une image sur le 8250 il reste une petite chance mais démarre d'abord en mode MSX1
il faut d'abord être sur que le MSX1 est viable avant d'y raccorder l'extension
en dessoudant d'abord le VDP ça va être plus dur
enfin si tu avais une image sur le 8250 il reste une petite chance mais démarre d'abord en mode MSX1


Pas assez compliqué Jipe
En plus de tout ça, j'ai pas repéré -12V et +12V lorsqu'il a fallu greffer l'alim ATX.
J'ai joué la carte de la sagesse, et j'ai donc joué ça à pile ou face
Bon...Ben comme tu dois t'en douter, j'ai perdu
quelques sueurs froides et deux soudures plus tard..J'ai donc inversé +12 et -12 et la c'est OK.
Je démarre en mode MSX1 en ayant shunté les Pins 1, 14 et 28 de la ROM Hybride (avec une résistance entre 1 et 14):
Par contre, pour le mode MSX2, voici le résulta:
Une chose me revient à l'esprit. Tu as expliqué qu'il peut y avoir un problème à cause des Buffers présents sur MSX2.
Le Buffer AddOn que j'ai fabriqué me sert d'interface entre le SLOT (EDGE) du MSX, et les connecteur IDC 50 de mes prototypes.
Est ce que le BUFFER ADDON peut générer le même problème que le BUFFER MSX2 ou alors ça n'a rien à voir
Edité par
igal
Le 09/08/2012 à 14h35

En plus de tout ça, j'ai pas repéré -12V et +12V lorsqu'il a fallu greffer l'alim ATX.
J'ai joué la carte de la sagesse, et j'ai donc joué ça à pile ou face

Bon...Ben comme tu dois t'en douter, j'ai perdu

quelques sueurs froides et deux soudures plus tard..J'ai donc inversé +12 et -12 et la c'est OK.
Je démarre en mode MSX1 en ayant shunté les Pins 1, 14 et 28 de la ROM Hybride (avec une résistance entre 1 et 14):
Par contre, pour le mode MSX2, voici le résulta:
Une chose me revient à l'esprit. Tu as expliqué qu'il peut y avoir un problème à cause des Buffers présents sur MSX2.
Le Buffer AddOn que j'ai fabriqué me sert d'interface entre le SLOT (EDGE) du MSX, et les connecteur IDC 50 de mes prototypes.
Est ce que le BUFFER ADDON peut générer le même problème que le BUFFER MSX2 ou alors ça n'a rien à voir

sur le schéma d'origine il y a un signal /BUSDIR généré par la carte MSX2 pour être actif il faut que le strap 5J7 soit présent
si le /BUSDIR n'est pas cablé la puce qui aiguille les données en lecture ou en écriture sur ton buffer add-on ne changera jamais de sens
c'est pareil sur le slot du 8250
si le /BUSDIR n'est pas cablé la puce qui aiguille les données en lecture ou en écriture sur ton buffer add-on ne changera jamais de sens
c'est pareil sur le slot du 8250

Petite précision...
Contrairement à FabF, si je retire le VDP du 8020, lorsque j'allume le MSX, j'ai le fameux CLIC qui se fait entendre dans le MSX, et écran noir..=> KO!
Il me semble bien que Fabf retire son VDP (Interne) sans que cela ne pose de Pb
Contrairement à FabF, si je retire le VDP du 8020, lorsque j'allume le MSX, j'ai le fameux CLIC qui se fait entendre dans le MSX, et écran noir..=> KO!
Il me semble bien que Fabf retire son VDP (Interne) sans que cela ne pose de Pb

oui mais chez lui l'externe fonctionne !!
est tu obligé de passer par le buffer add-on ?
un simple connecteur éviterait bien des soucis pour déterminer si ça marche
on peut en fabriquer une vite fait a partir d'une (trés) vieille carte fille de PC
est tu obligé de passer par le buffer add-on ?
un simple connecteur éviterait bien des soucis pour déterminer si ça marche
on peut en fabriquer une vite fait a partir d'une (trés) vieille carte fille de PC

Je vais voir ça...
Je me rend compte d'une chose.
Tu parles du Jumper J5. J'imagine qu'il faut comprendre 5J5.
Sur le Schéma que tu as modifié, il y a DEUX 5J5. Faut il appliquer aussi le 5J5 qui se trouve juste sous l'EPROM contenant MSX2EXT ?
Si c'est bien ça, alors je dois:
Juste sous l'EPROM:
1) Déconnecter A13 de la Pin 26 de l'EPROM.
2) Connecter A14 de L'EPROM à savoir la Pin 27 sur +5V.
Concernant l'autre JUMPER 5J5:
3) J'applique simplement la modification que tu as porté en ROUGE. (74LS32 Pin 11 => BUSDIR)
Le No 3 est déja fait puisque j'avais "Upgradé" le montage tel que FabF le décrit sur son schéma, pour ajouter les quelques Portes logiques Manquantes présentes sur ton schéma.
Conclusion, j'attends que tu me confirme les points 1) et 2) pour mettre en application
Pour rappel:

Je me rend compte d'une chose.
Tu parles du Jumper J5. J'imagine qu'il faut comprendre 5J5.
Sur le Schéma que tu as modifié, il y a DEUX 5J5. Faut il appliquer aussi le 5J5 qui se trouve juste sous l'EPROM contenant MSX2EXT ?
Si c'est bien ça, alors je dois:
Juste sous l'EPROM:
1) Déconnecter A13 de la Pin 26 de l'EPROM.
2) Connecter A14 de L'EPROM à savoir la Pin 27 sur +5V.
Concernant l'autre JUMPER 5J5:
3) J'applique simplement la modification que tu as porté en ROUGE. (74LS32 Pin 11 => BUSDIR)
Le No 3 est déja fait puisque j'avais "Upgradé" le montage tel que FabF le décrit sur son schéma, pour ajouter les quelques Portes logiques Manquantes présentes sur ton schéma.
Conclusion, j'attends que tu me confirme les points 1) et 2) pour mettre en application

Pour rappel:

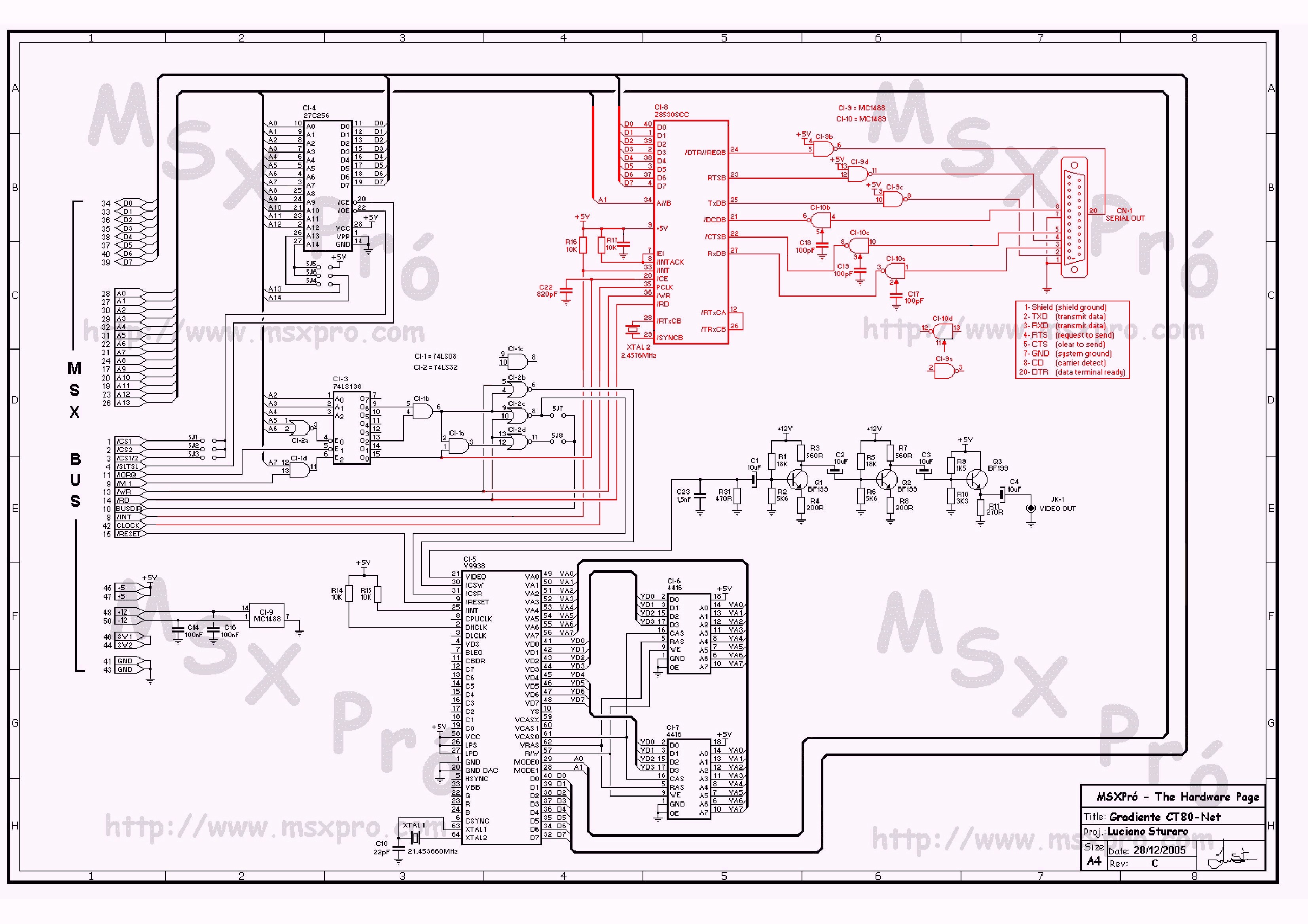

voici le schéma d'origine de la cartouche CT 80
le probléme doit se situer au niveau de la patte reliée en pointillé entre CI-1a et CI-1b
le 5J5 dont je parle est en fait 5J8 , celui qui va au /busdir
le A14 n'existe pas sur la 128 de la subrom
le probléme doit se situer au niveau de la patte reliée en pointillé entre CI-1a et CI-1b
le 5J5 dont je parle est en fait 5J8 , celui qui va au /busdir
le A14 n'existe pas sur la 128 de la subrom

un autre site ou l'on voit une photo de la carte CT 80 modifiée et les explications
http://basshp.msxall.com/ct80msx2.html
http://basshp.msxall.com/ct80msx2.html

Ok ok...
Comme tu peux le voir, chez moi le CI-1A et CI-1B ne sont pas reliés:

Par curiosité, j'ai supprimé le [BUSDIR] de [IC2-B Pin11] => cela ne change rien! (MSX1 => OK et MSX2 => KO)
J'ai donc remis et laissé BUSDIR.
J'ai shunté [IC1-A Pin 2] => [IC1-B Pin 6].
Démarrage en mode MSX1=> Affichage du Basic => Puis écran noir au bout de 2 secondes!
Démarrage en mode MSX1 => KO.
J'ai essayé un démarrage sans le VDP interne et j'ai le même CLICK avec un écran noir!
Vais supprimer le [Buffer AddOn] et à la place, faire un connecteur [EDGE MALE <=> IDC 50 MALE ]dans le genre de ce qu'a fabriqué Fabf. Edité par igal Le 09/08/2012 à 18h37
Comme tu peux le voir, chez moi le CI-1A et CI-1B ne sont pas reliés:

Par curiosité, j'ai supprimé le [BUSDIR] de [IC2-B Pin11] => cela ne change rien! (MSX1 => OK et MSX2 => KO)
J'ai donc remis et laissé BUSDIR.
J'ai shunté [IC1-A Pin 2] => [IC1-B Pin 6].
Démarrage en mode MSX1=> Affichage du Basic => Puis écran noir au bout de 2 secondes!
Démarrage en mode MSX1 => KO.
J'ai essayé un démarrage sans le VDP interne et j'ai le même CLICK avec un écran noir!
Vais supprimer le [Buffer AddOn] et à la place, faire un connecteur [EDGE MALE <=> IDC 50 MALE ]dans le genre de ce qu'a fabriqué Fabf. Edité par igal Le 09/08/2012 à 18h37
traductions des infos de msxall
Supprimer les composants suivants de carte 80 colonnes :
CI-4, CI-6 , CI-7, R-15, XTAL-1
Laisser seulement les jumpers 5j4 et 5j8
Couper la piste qui relie la broche 2 de la broche 6 de CI-2
Relier la pin 8 du slot a la broche 25 du VDP.
Souder la puce eprom contenant la subrom MSX2,à la place CI-4
NOTE :
souder un fil relié les broches 20 et 22 de la CI-2 ( pour moi c'est CI-4 !! )
À souder broches 27 à 28 de CI-4, c'est très proche, ne pas besoin de fil. ( ou souder 5J5 c'est pareil !! )
Souder le nouveau cristal à la place de XTAL-1
regarde si la patte 27 de ta subrom est bien au +5V
Supprimer les composants suivants de carte 80 colonnes :
CI-4, CI-6 , CI-7, R-15, XTAL-1
Laisser seulement les jumpers 5j4 et 5j8
Couper la piste qui relie la broche 2 de la broche 6 de CI-2
Relier la pin 8 du slot a la broche 25 du VDP.
Souder la puce eprom contenant la subrom MSX2,à la place CI-4
NOTE :
souder un fil relié les broches 20 et 22 de la CI-2 ( pour moi c'est CI-4 !! )
À souder broches 27 à 28 de CI-4, c'est très proche, ne pas besoin de fil. ( ou souder 5J5 c'est pareil !! )
Souder le nouveau cristal à la place de XTAL-1
regarde si la patte 27 de ta subrom est bien au +5V

Je viens de fabriquer le Connecteur de Fabf, non sans avoir fait quelques courts circuits dans le MSX
Un gros crépitement aux alentours du VDP (interne) une odeur de chaud....
J'ai donc dessoudé le la partie EDGE de la partie IDC50 et en regardant de près, y avait 5 ou 6 connections à éliminer....

Une fois fait, je ressoude IDC sur EDGE, je connecte en mode MSX1 => OK
Etonnement ça marche....
(j'aurais juré que le VDP interne avait cramé)
Après coup, je pense que c'est le VDP extene qui est utilisé pour afficher le mode MSX1 aussi. (Fabf en a parlé il me semble)
J'éteins tout, je bascule en mode MSX2 => OK
En fait, on voit le LOGO MSX2 s'afficher et en dessous, il est indiqué [ KL00 : 128KO]
Conclusion: Le BUFFER ADDON empêche l'EXTENSION MSX2 de fonctionner.
Afin d'éliminer l'hypothèse comme quoi ce serait la Panne du VDP interne qui permet le bon fonctionnement de L'EXTENSION en mode MSX2, j'ai réessayé avec le BUFFER ADDON et => KO...
Donc il s'agit bien du BUFFER, et non une possible panne du VDP!
@Jipe: Tu avais raison sur l'effet du BUFFER ADDON sur l'EXTENSION MSX2.
1) T'aurais pas une solution à me proposer pour contourner ce problème?
Je voudrais utiliser le BUFFER ADDON comme d'un amplificateur de signaux en début de chaîne de plusieurs périphériques formant un MSX complet
C'est mon petit secret
2) Ca vaut peut être le coup de tester l'ADDRAM sur le 8250 (MSX2+) sans le BUFFER ADDON. sait on jamais!
Edit: Je viens d'éteindre le 8020, le VDP interne est brûlant et des parasite traversent l'écran
U22 et U23 sont très chaud aussi. Je pense que c'est la VRAM
Le VDP externe semble être à une température normale! (légèrement tiède) Edité par igal Le 10/08/2012 à 15h00

Un gros crépitement aux alentours du VDP (interne) une odeur de chaud....
J'ai donc dessoudé le la partie EDGE de la partie IDC50 et en regardant de près, y avait 5 ou 6 connections à éliminer....

Une fois fait, je ressoude IDC sur EDGE, je connecte en mode MSX1 => OK
Etonnement ça marche....

Après coup, je pense que c'est le VDP extene qui est utilisé pour afficher le mode MSX1 aussi. (Fabf en a parlé il me semble)
J'éteins tout, je bascule en mode MSX2 => OK



En fait, on voit le LOGO MSX2 s'afficher et en dessous, il est indiqué [ KL00 : 128KO]
Conclusion: Le BUFFER ADDON empêche l'EXTENSION MSX2 de fonctionner.
Afin d'éliminer l'hypothèse comme quoi ce serait la Panne du VDP interne qui permet le bon fonctionnement de L'EXTENSION en mode MSX2, j'ai réessayé avec le BUFFER ADDON et => KO...
Donc il s'agit bien du BUFFER, et non une possible panne du VDP!
@Jipe: Tu avais raison sur l'effet du BUFFER ADDON sur l'EXTENSION MSX2.
1) T'aurais pas une solution à me proposer pour contourner ce problème?
Je voudrais utiliser le BUFFER ADDON comme d'un amplificateur de signaux en début de chaîne de plusieurs périphériques formant un MSX complet

C'est mon petit secret

2) Ca vaut peut être le coup de tester l'ADDRAM sur le 8250 (MSX2+) sans le BUFFER ADDON. sait on jamais!
Edit: Je viens d'éteindre le 8020, le VDP interne est brûlant et des parasite traversent l'écran

U22 et U23 sont très chaud aussi. Je pense que c'est la VRAM

Le VDP externe semble être à une température normale! (légèrement tiède) Edité par igal Le 10/08/2012 à 15h00
