L'atelier Fabriquer sa FM-PAC version mono sans Sram
TurboSEB
Membre non connecté
Conseiller Municipal
Reprise du message précédent
avec le systeme de visioconference que j'ai recuperer dernierement , il y a un pre ampli micro et un micro large champ (tres haut de gamme, fabrication allemande , fait main) ,mais ca rentrera jamais dans une cartouche Et le pire , c'est que j'en ai aucune utilité , car c'est seulement les deux cameras qui m'interessait(en fouillant sur le Net , j'ai trouvé un prix de 200 Euros pour le Pré Ampli et +de 500 pour le micro Crown , on trouve vraiment tout sur leboncoin ) Edité par TurboSEB Le 21/02/2012 à 22h21
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
Fabf
Membre non connecté
Conseiller Municipal
Un jour qui sait
Je serais intéressé par des musiques au format FMPAC, de préférence connue
Si quelqu'un avait une archive
Je serais intéressé par des musiques au format FMPAC, de préférence connue
Si quelqu'un avait une archive
igal
Membre non connecté
Conseiller Municipal
Je viens de vérifier dans ma liste, il me manque que le YM2413. Je crois que je vais le dessouder de ma Fm Stéréo Pak
Sortir une belle grande plaque à prototype, monter le tout sur tulipes et au bout le la carte, un connecteur IDC et au moins un Slot Edge 50
A mesure, je grefferai différents projets.
En branchant le tout sur le Buffer Addon, j'aurais la plateforme idéale pour des expériences Frankensteiniennes
Sortir une belle grande plaque à prototype, monter le tout sur tulipes et au bout le la carte, un connecteur IDC et au moins un Slot Edge 50
A mesure, je grefferai différents projets.
En branchant le tout sur le Buffer Addon, j'aurais la plateforme idéale pour des expériences Frankensteiniennes
popolon
Membre non connecté
Villageois
Fabf :
Je serais intéressé par des musiques au format FMPAC, de préférence connue
Je serais intéressé par des musiques au format FMPAC, de préférence connue
Il y a le music disk des trés belles musiques de Golvellius 2 chez passion MSX :
http://www.passionmsx.org/modules/mydownloads/viewcat.php?cid=64&min=60&orderby=titleA&show=10
Fabf
Membre non connecté
Conseiller Municipal
Pas mal mais pas vraiment ce que je recherche
J'ai retrouvé sur le forum 2 archives de Jipe et c'est malheureusement pas ça non plus
Par connues j'entends des musiques de culture générale des années 80
@Igal
Il m'est aussi passé par la tête de démonter ma FMPAC (voir mon TurboR ) mais j'ai vite laissé tomber l'idée
On peut trouver des YM2413 dans les synthés YAMAHA PSS 170 - 270 etc
Ceux que j'ai commandés sont partis aujourd'hui, ils seront là dans 2 semaines.
J'ai retrouvé sur le forum 2 archives de Jipe et c'est malheureusement pas ça non plus
Par connues j'entends des musiques de culture générale des années 80
@Igal
Il m'est aussi passé par la tête de démonter ma FMPAC (voir mon TurboR ) mais j'ai vite laissé tomber l'idée
On peut trouver des YM2413 dans les synthés YAMAHA PSS 170 - 270 etc
Ceux que j'ai commandés sont partis aujourd'hui, ils seront là dans 2 semaines.
igal
Membre non connecté
Conseiller Municipal
@Fabf: Ben voilà, c'est fait
@ Jipe: Je me rappel avoir testeré de très nombreux Jeux et Démo MSX-MUSIC avec le MIDI PAC, sans avoir injecté la Rom et tout à fonctionné sauf une démo qui faisait appel à une routine interne à la Rom pour voir si la cartouche était bien présente.
J'ai donc décidé de tenter le coup
J'ai donc dessoudé le YM2413 de ma Fm Stéréo Pak.
Une photo pour pas oublié le sens du montage
Un coup de tresse:
Puis une fois devant:
Voici la disposition que j'ai choisi:
Nb: J'ai laissé pas mal de place au cas ou cela ne fonctionnerait pas correctement sans l'Eprom.
Le câblage provisoire:
Nb: Il manque Le +5V, GND.
Je ne sais pas trop quel circuit monter pour le pré-Ampli!
Le circuit juste au dessus est très tentant parce que très simple.
Nb: J'ai des [4558D]. Par contre, en LM, j'ai que les LM324.
@Fabf: Je peux mettre des LM324 à la place des LM358? (Cela me permettrait d'appliquer le mini circuit juste au dessus ) Edité par igal Le 23/02/2012 à 18h26
@ Jipe: Je me rappel avoir test
J'ai donc décidé de tenter le coup
J'ai donc dessoudé le YM2413 de ma Fm Stéréo Pak.
Une photo pour pas oublié le sens du montage
Un coup de tresse:
Puis une fois devant:
Voici la disposition que j'ai choisi:
Nb: J'ai laissé pas mal de place au cas ou cela ne fonctionnerait pas correctement sans l'Eprom.
Le câblage provisoire:
Nb: Il manque Le +5V, GND.
Je ne sais pas trop quel circuit monter pour le pré-Ampli!
Le circuit juste au dessus est très tentant parce que très simple.
Nb: J'ai des [4558D]. Par contre, en LM, j'ai que les LM324.
@Fabf: Je peux mettre des LM324 à la place des LM358? (Cela me permettrait d'appliquer le mini circuit juste au dessus ) Edité par igal Le 23/02/2012 à 18h26
Fabf
Membre non connecté
Conseiller Municipal
Le LM324 est bon aussi (4 AOP) par contre il a plus de pins, et est plus long, forcement
Préfère le 4558 (2 AOP compatible pin à pin) surtout si c'est un JRC4558
Normalement tu peux aussi utiliser le 12V pour avoir plus de gain mais tu risque d'avoir de la saturation, à tester quand même
Prévois aussi la place pour un switch et un autre mini montage au cas ou les JFET donnerais de bon résultats
Quelle chance de pouvoir commencer ta cartouche FM
Préfère le 4558 (2 AOP compatible pin à pin) surtout si c'est un JRC4558
Normalement tu peux aussi utiliser le 12V pour avoir plus de gain mais tu risque d'avoir de la saturation, à tester quand même
Prévois aussi la place pour un switch et un autre mini montage au cas ou les JFET donnerais de bon résultats
Quelle chance de pouvoir commencer ta cartouche FM
Fabf
Membre non connecté
Conseiller Municipal
Tu peux aussi ajouter un tone stack
Un hard clipping pourrait être cool sur la partie MO pour un son plus dégeux synthétique
Voila le lien ou presque tout est expliqué :
http://www.generalguitargadgets.com/richardo/distortion/index.html
Bonne lecture
Un hard clipping pourrait être cool sur la partie MO pour un son plus dégeux synthétique
Voila le lien ou presque tout est expliqué :
http://www.generalguitargadgets.com/richardo/distortion/index.html
Bonne lecture
igal
Membre non connecté
Conseiller Municipal
igal
Membre non connecté
Conseiller Municipal
Merci Jipe.
Du coup, j'ai tellement d'entrées, que je vais utilisé des entrées séparées pour RO et MO.
On sait jamais des fois que l'envie me prenne d'implanter une puce "Pseudo Stéréophonique"
Ok pour +12 et -12 pour le LM324
Mais pour tout le reste du FM PAC j’alimente tout en +12V et GND ? ou alors je dois rester en +5V sur le reste ?
On voit le LM324 ici
NB: Le montage du LM324 se fait sur +5V mais c ets vrai qu il est plus complexe! Edité par igal Le 24/02/2012 à 15h26
Du coup, j'ai tellement d'entrées, que je vais utilisé des entrées séparées pour RO et MO.
On sait jamais des fois que l'envie me prenne d'implanter une puce "Pseudo Stéréophonique"
Ok pour +12 et -12 pour le LM324
Mais pour tout le reste du FM PAC j’alimente tout en +12V et GND ? ou alors je dois rester en +5V sur le reste ?
On voit le LM324 ici
NB: Le montage du LM324 se fait sur +5V mais c ets vrai qu il est plus complexe! Edité par igal Le 24/02/2012 à 15h26
l'idée de retirer la rom n'était pas trés bonne -> c'est le support du circuit intégré qui est venu en morceau
je vais certainement la reconstruire en version plus propre quand j'aurai un peu de temps libre
je vais certainement la reconstruire en version plus propre quand j'aurai un peu de temps libre
Fabf
Membre non connecté
Conseiller Municipal
Le reste du montage en +5V bien sur
Tu peux le faire avec un dual Aop aussi

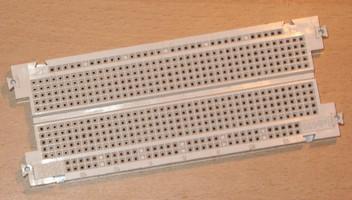

Tu devrais utiliser ça pour tes tests :
Igal :
Du coup, j'ai tellement d'entrées, que je vais utilisé des entrées séparées pour RO et MO
Tu peux le faire avec un dual Aop aussi
Tu devrais utiliser ça pour tes tests :
igal
Membre non connecté
Conseiller Municipal
C'est quoi Dual Aop?
J'ai terminé le montage
Je vais quand même prendre le temps de dessiner et poster montage dans la soirée. Des fois que ce serait un montage tueur de MSX
Comme ça je pourrai avoir vos avis
En attendant, voici quelques images du montage:
J'ai terminé le montage
Je vais quand même prendre le temps de dessiner et poster montage dans la soirée. Des fois que ce serait un montage tueur de MSX
Comme ça je pourrai avoir vos avis
En attendant, voici quelques images du montage:
Fabf
Membre non connecté
Conseiller Municipal
bravo, bien avancé
Un AOP est un ampli opérationnel dit ampli op (on prononce hop)
C'est la partie schématisé par un triangle
Un dual AOP c'est deux amplis op dans un composant
Le LM324 en possède 4
Tu parts sur quel montage finalement ?
Un AOP est un ampli opérationnel dit ampli op (on prononce hop)
C'est la partie schématisé par un triangle
Un dual AOP c'est deux amplis op dans un composant
Le LM324 en possède 4
Tu parts sur quel montage finalement ?
