L'atelier [RESOLU] Buffers Addon (Tutoriel à venir) Buffers AddOn par TheWipMaster pour le SLOT EXPANDER X4 de Jipe
igal
Membre non connecté
Conseiller Municipal
Reprise du message précédent
Euh...J'ai encore une série de 5 HCT 245 (J'avais acheté 15 unités!)Je vais quand même essayer avec les IN4007 au cas ou. On sait jamais.
J't'aurais bien demandé d'y mettre les mains, mais t'as déjà le MSX2YUV qui t'attend sagement dans un coin
@TheWipmaster: T'as pas comme une folle envie de débugger ces temps ci?
J'peux glisser le Buffer avec le Kit 4 Mo? il est petit et discret, bien élevé, mais à du mal à faire ce qu'il faut pour le moment
Ce qui me fait le plus chi.., c'est de pas savoir ou j'ai merdé...j'suis sur que c'est un truc tout con.
@Fabf, Legend, Sven:
Vous pouvez comparer les deux dernières photos haute résolution, et voir ou est l'erreur?
Il faut trouver une erreur, et non un manque!
voici les liens:
http://img194.imageshack.us/img194/866/aaaeru.jpg
http://img204.imageshack.us/img204/5700/bbbnie.jpg
Voici les images en basse résolution juste pour situer les CI (montage incomplet)
Le schéma de Jipe:
http://www.msxvillage.fr/upload/cartouche_addon.png
Merci de votre aide
igal
Membre non connecté
Conseiller Municipal
J'ai retiré tous les CI sur support tulipe => OK.
J'ai remis seulement IC5 => OK.
J'ai remis seulement IC2 => OK.
J'ai remis seulement IC1 => OK.
J'ai remis seulement IC4 => KO! (1 Diode!)
J'ai remis seulement IC3 => KO. (2 Diodes!)
*****
J'ai remis seulement IC1, IC2 et IC5 => OK.
J'ai remis seulement IC1, IC2, IC5 et IC4(1 Diode!) => KO.
******
Conclusion:
Ca coule de source! y a un souci coté Diodes, ou encore du montage des CI avec Diodes!
1) Je peux acheter d'autres Diodes!
2) faire un montage alternatif si nécessaire!
3) en l'état, vos 2 schémas ont peut être un bug!
J'ai remis seulement IC5 => OK.
J'ai remis seulement IC2 => OK.
J'ai remis seulement IC1 => OK.
J'ai remis seulement IC4 => KO! (1 Diode!)
J'ai remis seulement IC3 => KO. (2 Diodes!)
*****
J'ai remis seulement IC1, IC2 et IC5 => OK.
J'ai remis seulement IC1, IC2, IC5 et IC4(1 Diode!) => KO.
******
Conclusion:
Ca coule de source! y a un souci coté Diodes, ou encore du montage des CI avec Diodes!
1) Je peux acheter d'autres Diodes!
2) faire un montage alternatif si nécessaire!
3) en l'état, vos 2 schémas ont peut être un bug!
igal
Membre non connecté
Conseiller Municipal
TheWhipMaster
Membre non connecté
Villageois
Citation :
@TheWipmaster: T'as pas comme une folle envie de débugger ces temps ci?
J'peux glisser le Buffer avec le Kit 4 Mo? il est petit et discret, bien élevé, mais à du mal à faire ce qu'il faut pour le moment
J'peux glisser le Buffer avec le Kit 4 Mo? il est petit et discret, bien élevé, mais à du mal à faire ce qu'il faut pour le moment
Si tu es patient pourquoi pas , car le 20 je part pour une tourne business sans mon labo d 'eletronique
Citation :
3) en l'état, vos 2 schémas ont peut être un bug!
De mon cote le schema est celui utilise pour route l expander pablotronic en V3 , donc comme je n ai pas eu de retour je pense que ce la marche bien
D'ailleur si cela t arrange je peux te sortir les typons en MP , rappel Paul n a pas mis cette expander en copyleft Edité par TheWhipMaster Le 09/02/2012 à 16h40
HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres
igal
Membre non connecté
Conseiller Municipal
J'te remercie d'accepter même avec délais, mais finalement, je vais attendre l'avis de Jipe.
(Si jamais, j'te demanderai par le suite )
Modestement, je pense qu'il y a un problème quelque part...On va voir...
Je reste avec l'idée qu'il y a peut être un bug ou incompatibilité dans le sens ou après avoir lu et relu le schéma, il est assimilé et au final il est pas très compliqué.
Mais bon! Rien est impossible!
Pour le Typon, pourquoi pas. peut être que j'y trouverai la lumière
(Si jamais, j'te demanderai par le suite )
Modestement, je pense qu'il y a un problème quelque part...On va voir...
Je reste avec l'idée qu'il y a peut être un bug ou incompatibilité dans le sens ou après avoir lu et relu le schéma, il est assimilé et au final il est pas très compliqué.
Mais bon! Rien est impossible!
Pour le Typon, pourquoi pas. peut être que j'y trouverai la lumière
TheWhipMaster
Membre non connecté
Villageois

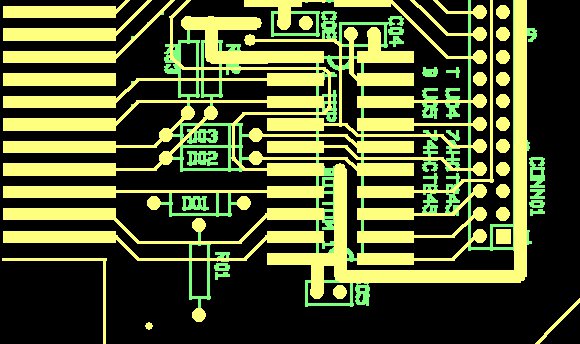

Voici un zoom couleur sur les diodes
[img]/upload/zoomdiode2.jpg[/img
Attention U5 et U4 sont chacun sur un face Edité par TheWhipMaster Le 09/02/2012 à 18h29
[img]/upload/zoomdiode2.jpg[/img
Attention U5 et U4 sont chacun sur un face Edité par TheWhipMaster Le 09/02/2012 à 18h29
HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres
nos 2 schémas sont identiques et je ne vois pas d'erreur apparente sur les photos
la seule particularité des 3 signaux avec diodes c'est qu'il sont en sens inverse des autres : il sont créés dans l'expander et sont vers le MSX
la seule particularité des 3 signaux avec diodes c'est qu'il sont en sens inverse des autres : il sont créés dans l'expander et sont vers le MSX
igal
Membre non connecté
Conseiller Municipal
Si je résume les quelques derniers postes, en réalité, Pour toi Jipe:
[Ensemble Expander "Sunrise" et Buffer ( En panne)] + Allumage MSX => OK.
[Buffer seul (Peut être en panne)] + Allumage MSX => OK.
TheWipMaster:
[Ensemble Expander "pablotronicV3" et Buffer] => Allumage MSX => OK.
[Buffer Seul] + Allumage MSX => OK
[Buffer Seul] + Echange des Diodes => KO (si les diodes sont pas des Bat 42 )
@ Jipe: Mais est ce que le Mapper que tu as concocté pour ton Expander X 4 va être compatible avec ce Buffer?
Vais attaquer le Mapper de l'expander puis on verra
De toutes façons, mes Slots sont déjà "bufferisés" et je pourrai donc tester son bon fonctionnement sans être tributaire du Buffer!
Je crois que c'est la meilleur solution pour le moment.
[Ensemble Expander "Sunrise" et Buffer ( En panne)] + Allumage MSX => OK.
[Buffer seul (Peut être en panne)] + Allumage MSX => OK.
TheWipMaster:
[Ensemble Expander "pablotronicV3" et Buffer] => Allumage MSX => OK.
[Buffer Seul] + Allumage MSX => OK
[Buffer Seul] + Echange des Diodes => KO (si les diodes sont pas des Bat 42 )
@ Jipe: Mais est ce que le Mapper que tu as concocté pour ton Expander X 4 va être compatible avec ce Buffer?
Vais attaquer le Mapper de l'expander puis on verra
De toutes façons, mes Slots sont déjà "bufferisés" et je pourrai donc tester son bon fonctionnement sans être tributaire du Buffer!
Je crois que c'est la meilleur solution pour le moment.
igal
Membre non connecté
Conseiller Municipal
Alors...
Je dis peut être une bêtise, mais on sait jamais...
Sachant que le typon comprend deux CI face à face (Dessus/Dessous), si on lit "Mal/Autrement", on peut penser que Les Pins 15 et 16 doivent êtres inversées!
Non
Edit : Actuellement:
IC x Pin 15 va au Slot MSX Pin 8
IC x Pin 16 va au Slot MSX Pin 10
C'est peut être à l'envers?? Edité par igal Le 09/02/2012 à 19h57
Je dis peut être une bêtise, mais on sait jamais...
Sachant que le typon comprend deux CI face à face (Dessus/Dessous), si on lit "Mal/Autrement", on peut penser que Les Pins 15 et 16 doivent êtres inversées!
Non
Edit : Actuellement:
IC x Pin 15 va au Slot MSX Pin 8
IC x Pin 16 va au Slot MSX Pin 10
C'est peut être à l'envers?? Edité par igal Le 09/02/2012 à 19h57
igal
Membre non connecté
Conseiller Municipal
Euh...
C'est peut être passé sans que l'on y prête attention.
J'ai coupé le contact entre la Pin 44 et 46 de la cartouche.
A supposé que le buffer soit perçu comme une Cartouche, le MSX peut se mettre en défaut "Ecran noir" si ces deux Pins ne sont pas en contact ?
...
C'est peut être passé sans que l'on y prête attention.
J'ai coupé le contact entre la Pin 44 et 46 de la cartouche.
A supposé que le buffer soit perçu comme une Cartouche, le MSX peut se mettre en défaut "Ecran noir" si ces deux Pins ne sont pas en contact ?
...
un test a faire : relie les signaux 7 /Wait 8 /Extint et 10 /Busdir au +5v par une résistance de 10k sur chaque signal coté expander
pour bloquer le MSX il faut qu'un de ces trois signaux passe a 0 et normalement la résistance de 10k coté slot polarise au + 5v
comme les pattes d'entrée ne sont pas cablées il peut y avoir des déclenchement parasites
pour bloquer le MSX il faut qu'un de ces trois signaux passe a 0 et normalement la résistance de 10k coté slot polarise au + 5v
comme les pattes d'entrée ne sont pas cablées il peut y avoir des déclenchement parasites
