L'atelier un Turbo 7Mhz pour votre MSX Montage électronique
Jipe :
z80A = 4 MHz
Z80B = 6 MHz
Z80H = 8 a 10MHz
Z80B = 6 MHz
Z80H = 8 a 10MHz
J'ai 4 cartes jamma Konami.
Gokujo Parodius
Sexy Parodius
Asterix
Sunset Riders
Sur Asterix et Sunset Riders, en plus du MC68000 cadencé à 16Mhz (ou jusqu'à 16 Mhz), il y a aussi un Z80H-CPU qui va jusqu'à 10Mhz.
Il existe aussi visiblement une version du Z80 qui va jusq'à 20 Mhz d'après un datasheet que j'ai pu voir... Edité par Palama Le 29/12/2011 à 17h27
"Un imbécile qui marche ira toujours plus loin que deux intellectuels assis"
TurboSEB
Membre non connecté
Conseiller Municipal
http://m.marktplaats.nl/a/computers-en-software/overige-computers-en-software/m630333253-msx-svi-computers-6-mhz-uitbreidings-print.html?c=8c285449651fa109c354bbabe740c1b&previousPage=lr
Cette annonce est interessante car un kit 6mhz avec le pcb est prix en photo (avec semble t'il des composants simple).
C'est plus compliqué d'ici avec ma tablette pour copier les photos, mais quelqu'un peut il le faire afin qu'elles soient sauvegarder
Cette annonce est interessante car un kit 6mhz avec le pcb est prix en photo (avec semble t'il des composants simple).
C'est plus compliqué d'ici avec ma tablette pour copier les photos, mais quelqu'un peut il le faire afin qu'elles soient sauvegarder
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
Fabf
Membre non connecté
Conseiller Municipal
Il faut vraiment que je décortique mon 8255 7Mhz mais trop de trucs en cours en moment
si il est basé sur le kit de 7Mhz avec une puce Zilog Z0858110 j'ai le schéma dans un forum MSX et chez HansO
donc ne le décortique pas mais si c'est une autre technologie tu as le feu vert
donc ne le décortique pas mais si c'est une autre technologie tu as le feu vert
Fabf
Membre non connecté
Conseiller Municipal
C'est celui là avec un Z80B
Ce qui pourrait être intéressant, c'est qu'il est câblé différemment de celui de MSXLegend
Ce qui pourrait être intéressant, c'est qu'il est câblé différemment de celui de MSXLegend
le cablage est souple , je me rappelle avoir fait une config sur un HB700 avec un slot qui tournait a 7Mhz et l'autre a 3,5Mhz grace aux diodes sur le signal qui permet de changer de fréquence
Fabf
Membre non connecté
Conseiller Municipal

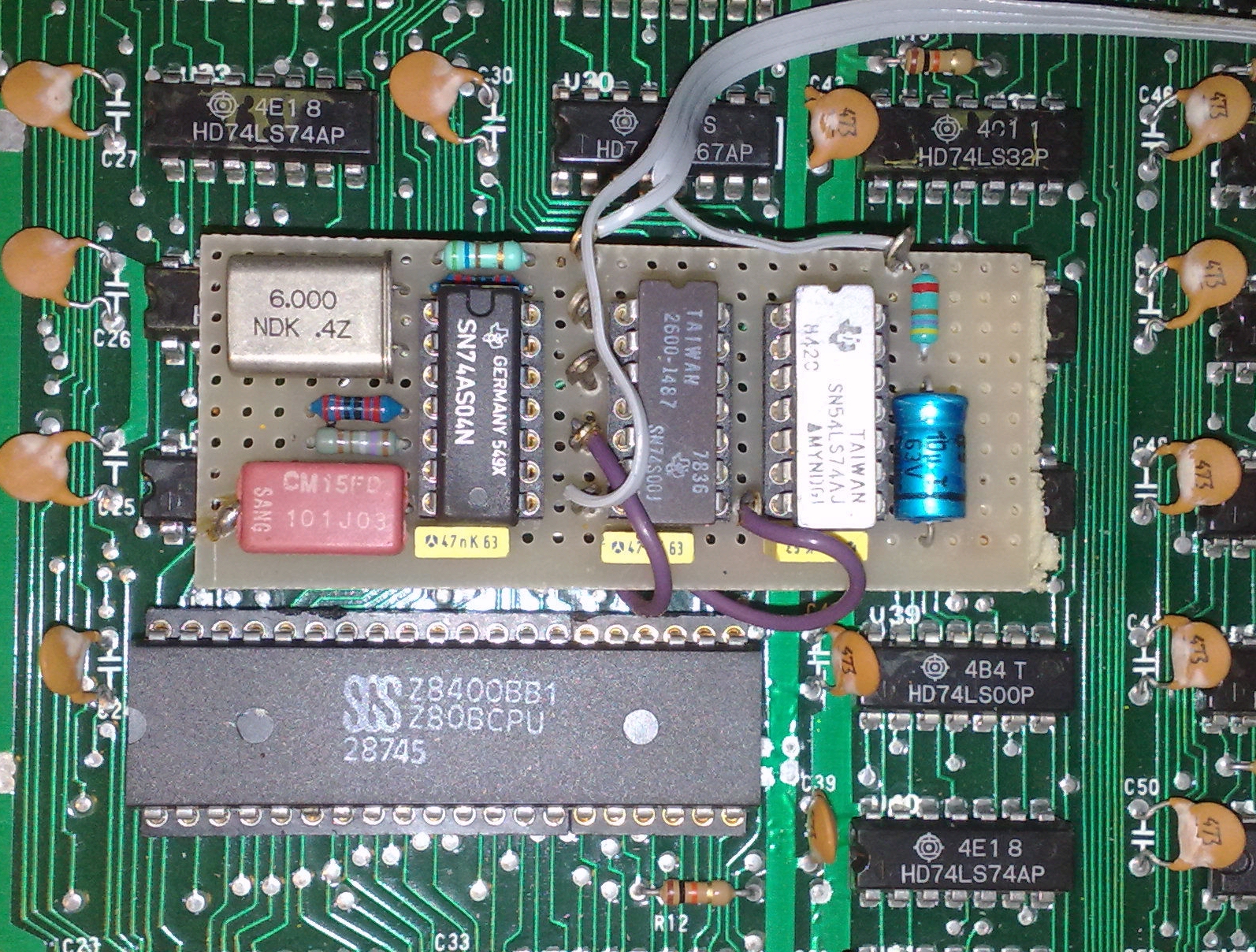

Un autre kit à base de Z80B, cette fois sur un MSX1 Goldstar FC200
http://loreoutlet.dyndns.org/collsite/comp/misc/goldstarfc200/gallery_files/goldstarfc200inside_overview_large.jpg
Des infos sur cette modif ?
Je suis vraiment intéressé
J'ai chez moi une photo de meilleur qualité sur laquelle on peut lire la valeur des composants, je la poste ce soir
http://loreoutlet.dyndns.org/collsite/comp/misc/goldstarfc200/gallery_files/goldstarfc200inside_overview_large.jpg
Des infos sur cette modif ?
Je suis vraiment intéressé
J'ai chez moi une photo de meilleur qualité sur laquelle on peut lire la valeur des composants, je la poste ce soir
MSXlegend
Membre non connecté
Conseiller Municipal
dans le principe ça ressemble a ce montage : http://gomsx.net/hansotten/msxdocs/6mhz.pdf
page 3 , 6Mz schakeling avec un LS04 a la place du LS14
page 3 , 6Mz schakeling avec un LS04 a la place du LS14
Fabf
Membre non connecté
Conseiller Municipal
Fabf
Membre non connecté
Conseiller Municipal
Ca y est j'ai commandé de quoi faire le montage Hanso
Par contre je me demande bien :
1- ou souder 3.58Mhz et CPUCLK
2- Faut il couper des pistes
Par contre je me demande bien :
1- ou souder 3.58Mhz et CPUCLK
2- Faut il couper des pistes
