L'atelier Fabriquer une interface disquette projet
bah pas pour certain. J'ai modifié de nombreux lecteur depuis des lustres, et malgres ca, j'ai bloqué betement, car Metalgear2 m'avait affirmé qu'il fallait une nappe droite pour les lecteur PC.
Edité par
MSXlegend
Le 26/10/2015 à 16h39
MSXlegend :
J'ai modifié de nombreux lecteur depuis des lustres, et malgres ca, j'ai bloqué betement, car Metalgear2 m'avais affirmé qu'il fallait une nappe droite pour les lecteur PC.
Ah OK. Je comprends ton intervention maintenant. Edité par GDX Le 26/10/2015 à 14h13
metalgear2 :
J'utilise un TOP2011 comme programmateur avec un adaptateur que j'ai fait.
Hier soir, j'ai fait un test et tu peux programmer la 29F040 avec ta FlashROM SCC sans probléme
J'utilise un TOP2011 comme programmateur avec un adaptateur que j'ai fait.
Hier soir, j'ai fait un test et tu peux programmer la 29F040 avec ta FlashROM SCC sans probléme
Bonjour
remplacer une eprom par une eeprom peut-il poser un problème électrique (tension, intensité...) ou a-t-on exactement le même brochage?
si oui ça semble intéressant par la simplicité et le coût.
par exemple que penser de:
http://www.dx.com/fr/p/ch341-usb-port-reader-writer-programmer-for-eeprom-24cxx-cyan-silver-336830?tc=EUR&gclid=CO2wooaSqcsCFUE_Gwod_AMA8w#reviews
SANYO PHC-28l
remplacer une eprom par une flash c'est possible , par contre le modéle de programmateur est pour des eeprom séries et la il faut une interface spécifique
les flash travaillent directement en 8 bits avec le même mode d'adressage qu'une eprom
seul quelques pins sont différentes
les flash travaillent directement en 8 bits avec le même mode d'adressage qu'une eprom
seul quelques pins sont différentes
antoin :
remplacer une eprom par une eeprom peut-il poser un problème électrique (tension, intensité...) ou a-t-on exactement le même brochage?
Non, c'est pas du tout le même borchage. Déjà, la 27C128 ou 27C256 est en DIP28 alors qu'une 29F040 est en DIP32. Il te faut donc faire un adaptateur.
Tu peux regarder ici pour le brochage de l' EPROM vers une 29F040 : http://www.msxvillage.fr/forum/topic.php?id=1698&pt=2#m63000
salut mon interface elle est avec un eprom normal
mais j'ai pas encore bosser sur les lecteurs et boitiers
attention sur l'eeprom tu peux pas stocker grand chose mis a par le bios tu ne peut pas t'en servir pour mettre des "programmes"
petit rappel une flash 29F040 = 512ko mais plus de floppy !! , une disquette = 720ko !!
mais j'ai pas encore bosser sur les lecteurs et boitiers
attention sur l'eeprom tu peux pas stocker grand chose mis a par le bios tu ne peut pas t'en servir pour mettre des "programmes"
petit rappel une flash 29F040 = 512ko mais plus de floppy !! , une disquette = 720ko !!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Bonjour
Je suis en train d'essayer la réalisation du lecteur de floppy décrit dans :
http://www.msxvillage.fr/forum/topic.php?id=1641&pt=1
et plus particulièrement la doc de metalgear:
http://mymsx2.free.fr/montages/Cartouche_FDD/cartouche_fdd.html
Ces informations ne sont pas assez synthétiques, aussi bien la discussion que la doc de Metalgear. En effet elles relatent un cheminement, par nature subjectif même s'il est fort intéressant de voir comment s'opèrent les choix, la présentation de 4 cartes déjà réalisées... mais un renvoi dans la doc finale permettra d'y accéder.
Pour moi, la documentation d'une fabrication devrait se faire sous le modèle de Electronique Pratique (je me suis aperçu que cette revue avait disparue, ainsi que Radio plans, le Haut parleur).
Qu'avait-on dans ces revues?
Le titre du projet.
Le descriptif des finalités, son mode d'emploi (une fois réalisé)
Enfin la partie réalisation donnait
1 - le shéma logique
2 - Le plan de la carte à photocopier sur transparent (pour la photogravure) ou à donner à exécuter en PCB
3 -la liste des composants
Je vais donc essayer de réaliser, en même temps que la carte, la Documentation technique selon ce modèle pédagogique.
On dispose d'un shéma logique parfait:
http://mymsx2.free.fr/montages/Cartouche_FDD/schema_fdd_haut_nb_5.png

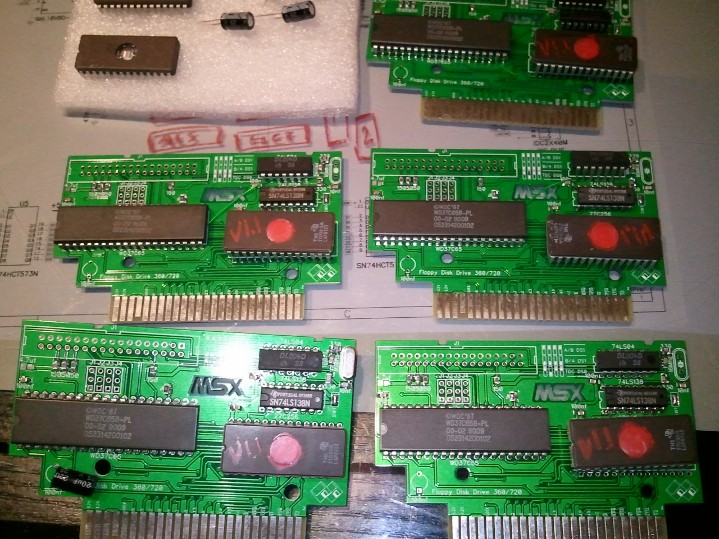

Metalgear va me passer la carte PCB ainsi que l'EPROM programmée, ce qui est formidable pour moi de simplification, mais ce ne sera pas éternellement possible...
Metalgear donne deux plans de carte
http://mymsx2.free.fr/montages/Cartouche_FDD/pcb_top.png
J'avais fait de la photogravure il y a une trentaine d'années et mes souvenirs sont confus, je ne sais pas si à partir de ces images on peut faire un transparent?
Je n'ai pas vu le programme contenu dans l'EPROM, vous avez du vous le transmettre en MP, il doit être rendu disponible dans la doc (téléchargeable ainsi que le listing)
la liste des composants est essentielle sur le plan pédagogique (même si elle est déductible du shéma logique).
Je trouve
Résistances : 4*150 Ohms, 1 * 1000 Ohms 2*330 Ohms
Diodes : 4 * 7404 (je n'ai pas pu identifier le 7404 sur internet)
condensateurs 1*10n, 1*100n
Le quartz 16 Mhz
4 portes cavaliers à 3 positions, 1 porte cavalier à 2 positions, le support pour brancher le cable plat menant au floppy
CI : l'Eprom 29F040, le décodeur 74ls138, le WD37c65 non identifié sur internet
j'ai certainement oublié quelque chose, vous me corrigerez sans problème.
Je suis en train d'essayer la réalisation du lecteur de floppy décrit dans :
http://www.msxvillage.fr/forum/topic.php?id=1641&pt=1
et plus particulièrement la doc de metalgear:
http://mymsx2.free.fr/montages/Cartouche_FDD/cartouche_fdd.html
Ces informations ne sont pas assez synthétiques, aussi bien la discussion que la doc de Metalgear. En effet elles relatent un cheminement, par nature subjectif même s'il est fort intéressant de voir comment s'opèrent les choix, la présentation de 4 cartes déjà réalisées... mais un renvoi dans la doc finale permettra d'y accéder.
Pour moi, la documentation d'une fabrication devrait se faire sous le modèle de Electronique Pratique (je me suis aperçu que cette revue avait disparue, ainsi que Radio plans, le Haut parleur).
Qu'avait-on dans ces revues?
Le titre du projet.
Le descriptif des finalités, son mode d'emploi (une fois réalisé)
Enfin la partie réalisation donnait
1 - le shéma logique
2 - Le plan de la carte à photocopier sur transparent (pour la photogravure) ou à donner à exécuter en PCB
3 -la liste des composants
Je vais donc essayer de réaliser, en même temps que la carte, la Documentation technique selon ce modèle pédagogique.
On dispose d'un shéma logique parfait:
http://mymsx2.free.fr/montages/Cartouche_FDD/schema_fdd_haut_nb_5.png
Metalgear va me passer la carte PCB ainsi que l'EPROM programmée, ce qui est formidable pour moi de simplification, mais ce ne sera pas éternellement possible...
Metalgear donne deux plans de carte
http://mymsx2.free.fr/montages/Cartouche_FDD/pcb_top.png
J'avais fait de la photogravure il y a une trentaine d'années et mes souvenirs sont confus, je ne sais pas si à partir de ces images on peut faire un transparent?
Je n'ai pas vu le programme contenu dans l'EPROM, vous avez du vous le transmettre en MP, il doit être rendu disponible dans la doc (téléchargeable ainsi que le listing)
la liste des composants est essentielle sur le plan pédagogique (même si elle est déductible du shéma logique).
Je trouve
Résistances : 4*150 Ohms, 1 * 1000 Ohms 2*330 Ohms
Diodes : 4 * 7404 (je n'ai pas pu identifier le 7404 sur internet)
condensateurs 1*10n, 1*100n
Le quartz 16 Mhz
4 portes cavaliers à 3 positions, 1 porte cavalier à 2 positions, le support pour brancher le cable plat menant au floppy
CI : l'Eprom 29F040, le décodeur 74ls138, le WD37c65 non identifié sur internet
j'ai certainement oublié quelque chose, vous me corrigerez sans problème.
SANYO PHC-28l
Bonjour,
Le fichier de la flash est bien présent sur mon site. Il se trouve un plus bas que le schéma de principe.
Ce ne sont pas des diodes mais des inverseurs du style 74LS04, circuit intégré en DIP14.
29F040 : http://www.datasheetarchive.com/dlmain/Datasheets-31/DSA-604233.pdf
74LS138 : http://www.datasheetarchive.com/dlmain/Datasheets-X2/DSA848000-209.pdf
WD37C65 : http://www.datasheetarchive.com/dlmain/Datasheets-20/DSA-388707.pdf Edité par metalgear2 Le 07/03/2016 à 17h22
Citation :
Je n'ai pas vu le programme contenu dans l'EPROM, vous avez du vous le transmettre en MP, il doit être rendu disponible dans la doc (téléchargeable ainsi que le listing)
Le fichier de la flash est bien présent sur mon site. Il se trouve un plus bas que le schéma de principe.
Citation :
Diodes : 4 * 7404 (je n'ai pas pu identifier le 7404 sur internet)
Ce ne sont pas des diodes mais des inverseurs du style 74LS04, circuit intégré en DIP14.
Citation :
CI : l'Eprom 29F040, le décodeur 74ls138, le WD37c65 non identifié sur internet
29F040 : http://www.datasheetarchive.com/dlmain/Datasheets-31/DSA-604233.pdf
74LS138 : http://www.datasheetarchive.com/dlmain/Datasheets-X2/DSA848000-209.pdf
WD37C65 : http://www.datasheetarchive.com/dlmain/Datasheets-20/DSA-388707.pdf Edité par metalgear2 Le 07/03/2016 à 17h22
antoin : si tu le fait comme électronique pratique on t'embauche pour faire tous les montages du village
travail sans rénumération bien entendu
en fait on a le temps de jouer du fer a souder mais pas pour mettre les montages au propre
travail sans rénumération bien entendu
en fait on a le temps de jouer du fer a souder mais pas pour mettre les montages au propre
Un wiki sur un projet de l'atelier ?
C'est Granced qui va être content
Hâte de voir le résultat
C'est Granced qui va être content
Hâte de voir le résultat
metalgear2 :
Ce ne sont pas des diodes mais des inverseurs du style 74LS04, circuit intégré en DIP14.
]
Ce ne sont pas des diodes mais des inverseurs du style 74LS04, circuit intégré en DIP14.
]
Ok ce que je prenais pour des composants n'en sont pas, ils font partie du 74ls04 que je rajoute à la liste des CI en supprimant les 4 diodes.
Par contre sur l'image du circuit prévu au début, je vois 5 condensateurs alors que j'en ai noté que 2 et sur la photo du réalisé il y en a moins ? Edité par antoin Le 07/03/2016 à 20h49
SANYO PHC-28l
antoin :
Par contre sur l'image du circuit prévu au début, je vois 5 condensateurs alors que j'en ai noté que 2 et sur la photo du réalisé il y en a moins ?
De quel image parle tu ?
Sur la PCB, il n'y a pas 2 ou 5 condos, mais 4, 1 x 10nF et 3 x 100nF. Edité par metalgear2 Le 07/03/2016 à 21h32
Bonjour
J'ai pu avoir tous les composants au magasin Saint Quentin radio à coté de la gare du nord, sauf le WDC37C65-PL que j'ai commandé en Chine via internet soit de 3 à 6 semaines pour le recevoir.
Or si PL signifie fabriqué en Pologne il est disponible en quantité chez :
http://domelektroniki.waw.pl/Sklep/product_info.php?products_id=148&osCsid=36664551e5efc33449f2f55109a8851e pour 6 zlotis soit 1,3€.
On est dans l'UE pas de droits de douane ni de tva supplémentaire et frais postaux légers.
Le problème c'est que l'interface n'est qu'en le polonais, je pensais avoir la traduction avec google, je n'y suis pas arrivé.
Quelqu'un parle-t-il polonais pour remplir leur questionnaire d'achat ce qui me permettrait de l'avoir plus rapidement que celui expédié de Chine?
J'ai pu avoir tous les composants au magasin Saint Quentin radio à coté de la gare du nord, sauf le WDC37C65-PL que j'ai commandé en Chine via internet soit de 3 à 6 semaines pour le recevoir.
Or si PL signifie fabriqué en Pologne il est disponible en quantité chez :
http://domelektroniki.waw.pl/Sklep/product_info.php?products_id=148&osCsid=36664551e5efc33449f2f55109a8851e pour 6 zlotis soit 1,3€.
On est dans l'UE pas de droits de douane ni de tva supplémentaire et frais postaux légers.
Le problème c'est que l'interface n'est qu'en le polonais, je pensais avoir la traduction avec google, je n'y suis pas arrivé.
Quelqu'un parle-t-il polonais pour remplir leur questionnaire d'achat ce qui me permettrait de l'avoir plus rapidement que celui expédié de Chine?
SANYO PHC-28l
