Reprise du message précédent
metalgear2 :
Le fichier est tout simplement une copie de la 29F040.
C'est ce que je pensais mais c'est bizarre qu'elle se retouve doublée. Tu ferais mieux de faire un fichier de 16Ko ou au moins enlever le reflet car là, la Disk-ROM se lance sans doute deux fois à l'initialisation du MSX puisque le système trouve deux fois la même entête. Une Disk-ROM rend la mains au système après son initialisation. Ce n'est pas comme les ROM de jeux ortinaires. Edité par GDX Le 26/03/2016 à 13h06
GDX :
[quote=metalgear2]la Disk-ROM se lance sans doute deux fois à l'initialisation du MSX puisque le système trouve deux fois la même entête.
Si on regarde le schéma /OE est connecté à /CS1 (Signal de sélection d'une ROM 16Ko de 4000H à 7FFFH).
Le ROM ne peut donc pas se lancer 2 fois
Je me rappelle plus très bien, mais je crois que j'avais mit 2 fois la ROM pour les essais sur mon proto.
Depuis, j'ai jamais modifier la ROM de 512K
Depuis, j'ai jamais modifier la ROM de 512K
salut
j'ai regarder ton fichier rom 2 diskrom en H0000 et en H4000
j'ai regarder ton fichier rom 2 diskrom en H0000 et en H4000
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Les Flash Rom AMD gardent ses données une dizaine d'année d'après les Datasheets. Comment faire pour lui raffraichir les données ou les mettre à jour ? Il faut enlever la puce de son support et la flasher avec un programmateur ? C'est pour ça que le fichier fait 512Ko ?
Edité par
GDX
Le 27/03/2016 à 09h30
Citation :
Les Flash Rom AMD gardent ses données une dizaine d'année d'après les Datasheets
j'avais jamais entendu parler de ça -> obsolécence programmée ??
on nous déja fait le coup avec les CD-ROM qui devaient être inusables
-
et les FPGA ça tiens combien de temps si on les rafraichit PAS ??
Les FPGA utilisent une EEPROM type epcs4 ou epcs16 et chargent à chaque démarrage leur config.
Les CPLD eux sont non volatils et configurés lors de la programation.
Après j'en sais pas plus niveau longévité
Les CPLD eux sont non volatils et configurés lors de la programation.
Après j'en sais pas plus niveau longévité
Bonjour
De retour du Chili je me suis remis à cette interface disquette.
1ère question
est-ce la bonne position du cable floppy?
à gauche le fil blanc que l'on distingue mal car sur fond blanc correspond au 1marqué sur la carte.
Si c'est le cas je désoudrai la 3ème pin de la 1ère rangée car j'ai à cet endroit un détrompeur.
2ème question
Quel conseil pouvez vous me donner pour créer l'ouverture sur le dessus du boitier pour l'accès du cable?
De retour du Chili je me suis remis à cette interface disquette.
1ère question
est-ce la bonne position du cable floppy?
à gauche le fil blanc que l'on distingue mal car sur fond blanc correspond au 1marqué sur la carte.
Si c'est le cas je désoudrai la 3ème pin de la 1ère rangée car j'ai à cet endroit un détrompeur.
2ème question
Quel conseil pouvez vous me donner pour créer l'ouverture sur le dessus du boitier pour l'accès du cable?
SANYO PHC-28l
antoin :
1ère question
est-ce la bonne position du cable floppy?
à gauche le fil blanc que l'on distingue mal car sur fond blanc correspond au 1marqué sur la carte.
Si c'est le cas je désoudrai la 3ème pin de la 1ère rangée car j'ai à cet endroit un détrompeur.
est-ce la bonne position du cable floppy?
à gauche le fil blanc que l'on distingue mal car sur fond blanc correspond au 1marqué sur la carte.
Si c'est le cas je désoudrai la 3ème pin de la 1ère rangée car j'ai à cet endroit un détrompeur.
Je pense pas il y a un signal qui arrive sur cette broche.
antoin :
2ème question
Quel conseil pouvez vous me donner pour créer l'ouverture sur le dessus du boitier pour l'accès du cable?
Quel conseil pouvez vous me donner pour créer l'ouverture sur le dessus du boitier pour l'accès du cable?
Un morceau de scie à métaux et une lime douce carrée.

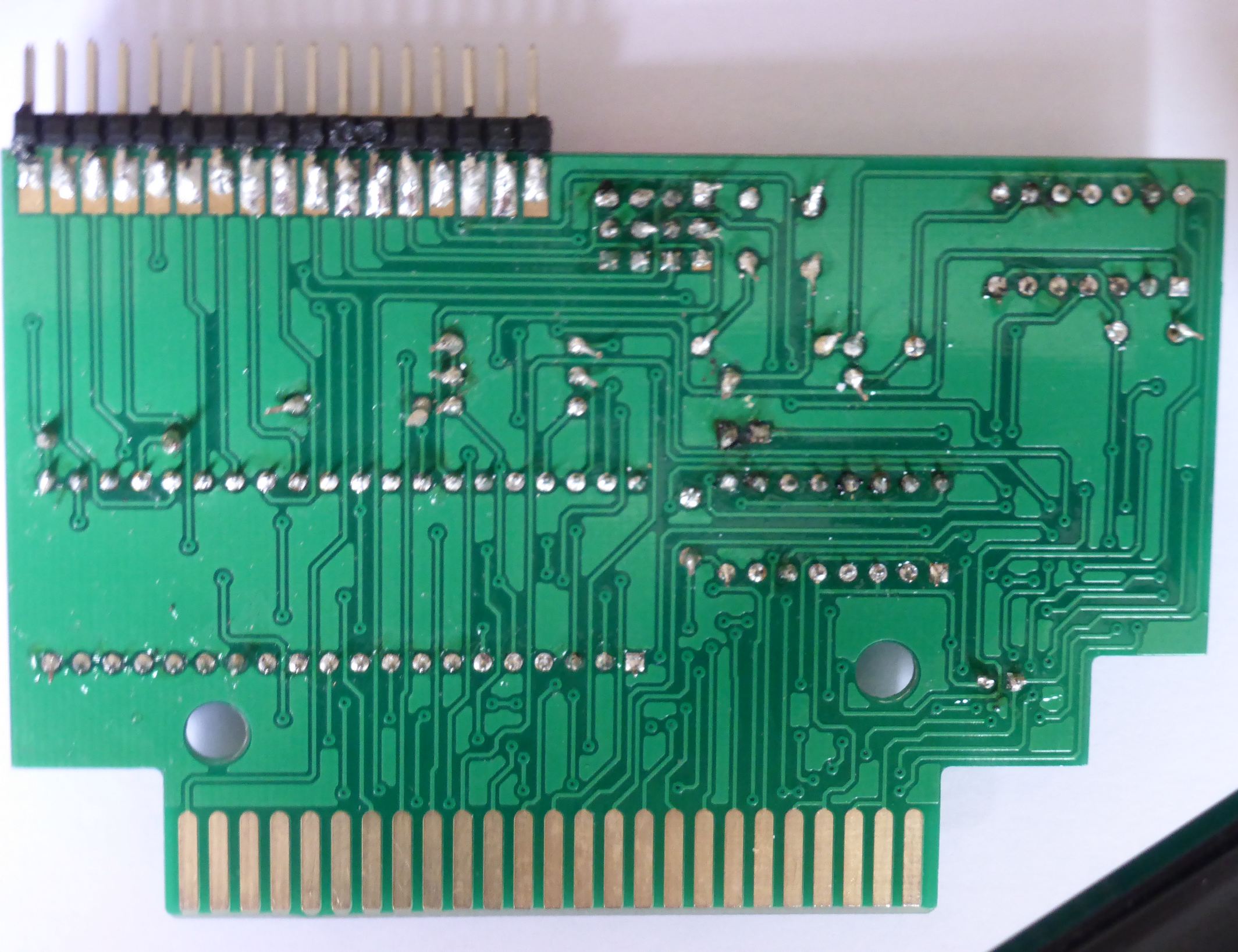

Par contre tes soudures piquent les yeux
Fabf :
Je pense pas il y a un signal qui arrive sur cette broche.
Je pense pas il y a un signal qui arrive sur cette broche.
C'est pourtant un cable asus pour une carte mère de même marque qui a fonctionné pour relier un seul floppy (un seul connecteur avec fils croisés).
Fabf :
Par contre tes soudures piquent les yeux
Par contre tes soudures piquent les yeux
J'ai eu du mal avec la soudure de cette double rangée, je n'avais qu'une pointe fine. Penses tu que je n'ai pas assez chauffé? Si ça marche je laisserai le cable connecté en permanence.
ça a mieux marché avec la soudure des pattes de composant je crois.
SANYO PHC-28l
antoin :
1ère question
est-ce la bonne position du cable floppy?
à gauche le fil blanc que l'on distingue mal car sur fond blanc correspond au 1marqué sur la carte.
Si c'est le cas je désoudrai la 3ème pin de la 1ère rangée car j'ai à cet endroit un détrompeur.
est-ce la bonne position du cable floppy?
à gauche le fil blanc que l'on distingue mal car sur fond blanc correspond au 1marqué sur la carte.
Si c'est le cas je désoudrai la 3ème pin de la 1ère rangée car j'ai à cet endroit un détrompeur.
Fabf a raison, il n'y a pas de signal sur cette broche, c'est une GND. De toute façon, de l'autre côté (Sur la carte du lecteur, elle est à la GND). Donc tu ne risque rien.
C'est bien la première fois que je vois une nappe FDD avec une broche N°5 comme ça. Généralement, c'est celle du centre.
Tu l'as eu ou cette nappe ?
Citation :
Par contre tes soudures piquent les yeux
Moi aussi ...
@Antion : tu devrais refaire tes soudures car vu la quantité de soudure sur certaine broche, car un jour ou l'autre, tu te fera avoir.
En plus, les pastilles sont en " Gold ", ça va tout seul a souder. Edité par metalgear2 Le 24/06/2016 à 16h08
antoin :
J'ai eu du mal avec la soudure de cette double rangée, je n'avais qu'une pointe fine. Penses tu que je n'ai pas assez chauffé?
Je pense que tant que la soudure fond c'est assez chaud.
On dirait plus à un problème de méthode et de vitesse d'exécution, une fois la soudure faite il ne faut pas y revenir.
Sur la deuxième photo on voit que tu as brulé le connecteur signe que tu as pas placé ton fer dans le bon sens.
Il faut chauffer la pastille et la broche et ensuite déposer la soudure pour obtenir quelque chose de bien lisse qui rempli bien toute la pastille, tu ne dois pas ressentir de résistance, la soudure doit couler.
En tout cas là ça ressemble à du collage.
Ton fil fait quel diamètre ?
pour le cable du floppy regarde si tu peux faire sauter le détrompeur avec une pointe de cutter souvent c'est un bout de plastique carré
pour faire de bonnes soudures il faut chauffer la piste et le contatc en même temps ensuite l'étain coule tout seul
pour moi la soudure la mieux est celle en face du détrompeur , bien brillante bien qu'un peu trop bombée
la pire est celle de droite ou la pinoche n'est pas prise dans l'étain
il faut un fer de 30w environ pour bien souder les contacts vu la masse a chauffer
si ton fer est de 15W 20W soir patient et attend qu'il reprenne sa température entre 2 soudures
pour faire de bonnes soudures il faut chauffer la piste et le contatc en même temps ensuite l'étain coule tout seul
pour moi la soudure la mieux est celle en face du détrompeur , bien brillante bien qu'un peu trop bombée
la pire est celle de droite ou la pinoche n'est pas prise dans l'étain
il faut un fer de 30w environ pour bien souder les contacts vu la masse a chauffer
si ton fer est de 15W 20W soir patient et attend qu'il reprenne sa température entre 2 soudures
Merci pour vos conseils
le fil fait 1 mm c'est de la brasure d'étain, je ne sais pas à quelle température il faut mettre le fer à souder.
je n'ai pas trouvé la puissance de la station de soudage; la température est réglable de 150 à 450°
Je vais chercher à la cave un autre cable floppy sans détrompeur au niveau des pins.
le fil fait 1 mm c'est de la brasure d'étain, je ne sais pas à quelle température il faut mettre le fer à souder.
je n'ai pas trouvé la puissance de la station de soudage; la température est réglable de 150 à 450°
Je vais chercher à la cave un autre cable floppy sans détrompeur au niveau des pins.
