Connecteurs des MSX

Connecteur du magnétophone

Connecteur du magnétophone



Ce connecteur permet de sauvegarder les données d'un programme sur une cassette audio. Les données sont sauvegardées à une vitesse de 1200 ou 2400 baud avec modulation par déplacement de fréquence (MDF), plus connue sous sa dénomination anglophone "Frequency-Shift Keying" (FSK) dans le format standard "Kansas city".

Le connecteur du magnétophone n'est pas présent sur MSX Turbo R.


Choix du connecteur



Le connecteur du magnétophone est un connecteur Din-8. Cependant, il y en a deux sortes. Celui qui se trouve à droite sur la photo a les broches 1 à 7 qui forment un U, ce qui empêche le connecteur mâle de rentrer dans le connecteur femelle. Le bon connecteur est celui dont les broches 1 à 7 forment un "fer à cheval" (ref. DIN45326).



Description des broches






Broche Nom Description
1 GND Masse
2 GND Masse
3 GND Masse
4 CMTOUT Sortie son (à relier sur l'entrée écouteur mono (ou gauche))
5 CMTIN Entrée son (à relier sur la sortie du microphone mono (ou gauche))
6 REM+ Moteur cassette ON (à relier sur "Remote+")
7 REM- Moteur cassette OFF (à relier sur "Remote-")
8 GND Masse


Description du signal

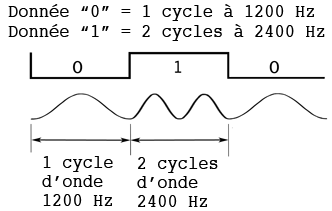

Mode 1200 baud :

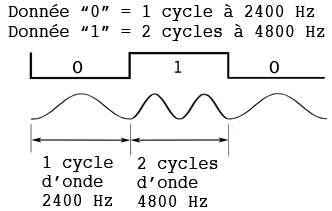

Mode 2400 baud :



Méthode de synchronisation : Start-stop asynchrone (1 bit start + 8 bits de données + 2 bits stop).
Niveau de sortie : -45dBm +/-5dBm (0dBm = 0,775V)
Amplitude à 1200Hz : 22mVp-p ~ 7mVp-p
