L'atelier ROM 32Ko dans une cartouche de 16Ko
Boujour,
Je profite qu'il y a de bons bidouilleurs sympathiques au village pour poser une question qui me trotte dans la tête depuis quelques temps. Je voudrais savoir comment modifier la cartouche d'un jeu de 16Ko pour y mettre un autre de 32ko à la place. La cartouche à modifier est celle du jeu Pachinko UFO. La ROM d'origine se place dans le bank 2 (8000h~BFFFh). Le jeu que j'aimerai y mettre est Mr. DO! pour ColecoVision converti pour MSX qui se place entre 4000h~BFFFh.

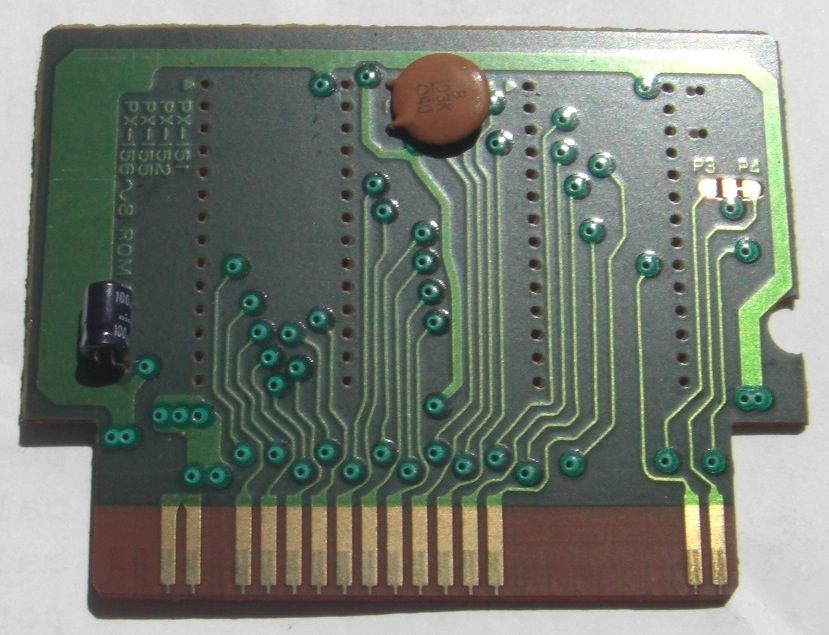

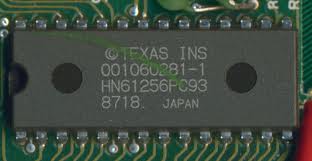

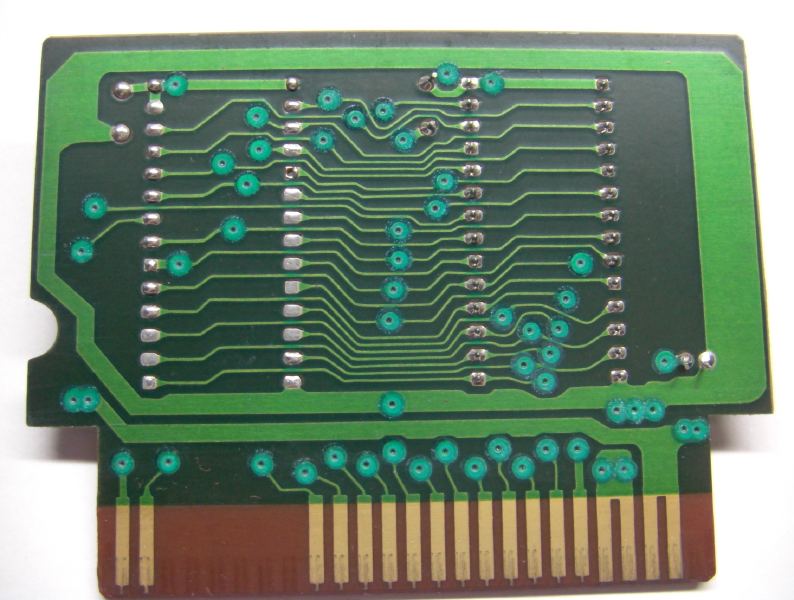

Voici le PCB :
J'imagine qu'il suffit de couper et/ou raccorder quelques pistes puis, de remplacer la ROM.
Avec un bel autocollant, ça devrait donner...
Edité par
GDX
Le 15/12/2015 à 13h06
Je profite qu'il y a de bons bidouilleurs sympathiques au village pour poser une question qui me trotte dans la tête depuis quelques temps. Je voudrais savoir comment modifier la cartouche d'un jeu de 16Ko pour y mettre un autre de 32ko à la place. La cartouche à modifier est celle du jeu Pachinko UFO. La ROM d'origine se place dans le bank 2 (8000h~BFFFh). Le jeu que j'aimerai y mettre est Mr. DO! pour ColecoVision converti pour MSX qui se place entre 4000h~BFFFh.
Voici le PCB :
J'imagine qu'il suffit de couper et/ou raccorder quelques pistes puis, de remplacer la ROM.
Avec un bel autocollant, ça devrait donner...
Edité par
GDX
Le 15/12/2015 à 13h06
tout est prévu dans la cartouche
les straps P1 P2 permettent le montage d'une 27128 16K ( strap sur P2 a la masse ) ou 27256 32k ( strap sur P1 A14 )
les straps P3 P4 déterminent le Bank mémoire
sur P3 4000H a BFFFH
sur P4 8000Ha BFFFH
le support vide permet d'implanter une 27128 16 dans le bank 4000H a 7FFFH
ne jamais souder 2 eproms sur les 2 supports en même temps
donc il faut que tu coupes les petites pistes sur P2 et P4 et mettre un shunt sur P1 P3 ( avec la borne du milieu
)
dessoude la rom et implante ton eprom a la place
si c'est pour des essais met un support
les straps P1 P2 permettent le montage d'une 27128 16K ( strap sur P2 a la masse ) ou 27256 32k ( strap sur P1 A14 )
les straps P3 P4 déterminent le Bank mémoire
sur P3 4000H a BFFFH
sur P4 8000Ha BFFFH
le support vide permet d'implanter une 27128 16 dans le bank 4000H a 7FFFH
ne jamais souder 2 eproms sur les 2 supports en même temps
donc il faut que tu coupes les petites pistes sur P2 et P4 et mettre un shunt sur P1 P3 ( avec la borne du milieu
)dessoude la rom et implante ton eprom a la place
si c'est pour des essais met un support
MR Do ça existe sur MSX en Rom de 8K editeur Colpax
http://www.generation-msx.nl/msxdb/softwareinfo/334
mais ce n'est pas 100% identique a la version coleco
http://www.generation-msx.nl/msxdb/softwareinfo/334
mais ce n'est pas 100% identique a la version coleco
J'ai recommandé l'effaceur d'EPROM ailleurs et finalement reçu la semaine dernière.
Voici le modèle choisi :
Il pue le plastoc bas de gamme mais il fait son boulot pour pas cher.
J'ai donc pu enfin finir cette fameuse cartouche de Mr.DO! malgré que l'encre de mon imprimante a du mal à sortir proprement de ses cartouches.
Voici le travail vu de l'intérieur:
Et vu de l'extérieur:
Je suis plutôt satisfait et cette histoire m'a fait remarquer que je n'étais pas le seul à vouloir des jeux Coleco en cartouche pour MSX à la différence que je voulais le faire moi-même.
Merci Jipé et bonnes fêtes de fin d'année.
Edité par
GDX
Le 18/12/2011 à 03h31
Voici le modèle choisi :
Il pue le plastoc bas de gamme mais il fait son boulot pour pas cher.
J'ai donc pu enfin finir cette fameuse cartouche de Mr.DO! malgré que l'encre de mon imprimante a du mal à sortir proprement de ses cartouches.
Voici le travail vu de l'intérieur:
Et vu de l'extérieur:
Je suis plutôt satisfait et cette histoire m'a fait remarquer que je n'étais pas le seul à vouloir des jeux Coleco en cartouche pour MSX à la différence que je voulais le faire moi-même.
Merci Jipé et bonnes fêtes de fin d'année.
Edité par
GDX
Le 18/12/2011 à 03h31
Hello !
cette machine m'interesse pour un projet sur Coleco, y aurai-t-il moyen d'avoir un peu plus d'infos ?
pendant que j'y suis, vous connaissez pas un endroit ou on peu faire mouler des cartouches, Coleco d'abords mais aussi msx, 2600, etc.... ??
cette machine m'interesse pour un projet sur Coleco, y aurai-t-il moyen d'avoir un peu plus d'infos ?
pendant que j'y suis, vous connaissez pas un endroit ou on peu faire mouler des cartouches, Coleco d'abords mais aussi msx, 2600, etc.... ??
Cette machine, si tu parles de l'effaceur d'EPROM, a été achetée sur ebay à un vendeur de Hong-Kong tout comme le programmateur d'EPROM. Si tu veux le lien, je l'indiquerais.
Pour l'EPROM, j'en avais une qui trainait depuis des lustres mais on en trouve encore parfois dans le commerce ou sur ebay. La plupart sont des EPROM de récupération.
Pour faire un boîtier MSX, c'est plus compliqué. On en parle dans le topic suivant :
http://www.msxvillage.fr/forum/topic.php?id=760&pt=1
Sunrise en vend. Moi, j'ai acheté une cartouche de jeu pas cher (dont personne n'en veut). Le boîtier Casio, c'est le boîtier idéal car il n'a pas de clip. Il s'ouvre tout simplement en retirant 2 vis. Elle m'a couté autant que le boîtier vide de Sunrise. Ensuite, j'ai juste imprimé les autocollants. On en vends au format A4 dans certaines papeteries. Il y a juste à imprimer à la bonne taille et découper. Ça résiste à l'eau d'après le fabricant.
Pour faire un boîtier Coleco, ça a l'air tout aussi compliqué. Peut-être que Opcode Games pourrait en vendre. Faudrait leur demander.
http://opcodegames.com/
Pour l'EPROM, j'en avais une qui trainait depuis des lustres mais on en trouve encore parfois dans le commerce ou sur ebay. La plupart sont des EPROM de récupération.
Pour faire un boîtier MSX, c'est plus compliqué. On en parle dans le topic suivant :
http://www.msxvillage.fr/forum/topic.php?id=760&pt=1
Sunrise en vend. Moi, j'ai acheté une cartouche de jeu pas cher (dont personne n'en veut). Le boîtier Casio, c'est le boîtier idéal car il n'a pas de clip. Il s'ouvre tout simplement en retirant 2 vis. Elle m'a couté autant que le boîtier vide de Sunrise. Ensuite, j'ai juste imprimé les autocollants. On en vends au format A4 dans certaines papeteries. Il y a juste à imprimer à la bonne taille et découper. Ça résiste à l'eau d'après le fabricant.
Pour faire un boîtier Coleco, ça a l'air tout aussi compliqué. Peut-être que Opcode Games pourrait en vendre. Faudrait leur demander.
http://opcodegames.com/
et du coup y'en a une sur l'autocollant de Donkey Kong : ©1981 Nintentdo
Mais tu peux laisser, ça fera vraiment copie pirate "a la chinoise"
Mais tu peux laisser, ça fera vraiment copie pirate "a la chinoise"
tout, tout, tout, vous saurez tout sur la zizi...que
si c'est un eprom avec une fenêtre UV on peut l'effacer et mettre un autre jeu
mais souvent les jeux sont dans une rom ( pas de fenêtre UV ) et il faut remplacer le composant par une eprom
par contre il faut bien respecter la taille du jeu pour remplacer le composant
sur MSX c'est 16k ou 32k mais je ne connais pas assez l'intérieur des cartouches colecovision
mais souvent les jeux sont dans une rom ( pas de fenêtre UV ) et il faut remplacer le composant par une eprom
par contre il faut bien respecter la taille du jeu pour remplacer le composant
sur MSX c'est 16k ou 32k mais je ne connais pas assez l'intérieur des cartouches colecovision
Les ROM des cartouches Coleco font 8, 16, 24 ou 32Ko. Faut voir si elles s'ouvrent facilement ou pas. C'est possible qu'il y ait plusieurs ROM à remplacer.
EDIT : Sur atariage, on dit que les cartouches Coleco ont une puce supplémentaire qui complique la chose apparemment.
http://www.atariage.com/forums/topic/192446-modify-roms-on-coleco-cartridge/ Edité par GDX Le 20/04/2012 à 15h20
EDIT : Sur atariage, on dit que les cartouches Coleco ont une puce supplémentaire qui complique la chose apparemment.
http://www.atariage.com/forums/topic/192446-modify-roms-on-coleco-cartridge/ Edité par GDX Le 20/04/2012 à 15h20
merci a vous pour vos reponses
les cartouche coleco s'ouvrent facilement du moins pour les version donkey kong
il y a deux vis sous l' étiquette mais cela impose la destruction de l' étiquette
j'ai pas mal de double sur ces cartouche et les prix pour des jeux plus rare est trop élevé
de plus trouver des boitiers vide semble difficile
comment voir si il y a eprom avec une fenêtre UV ?
j'ai bien fait des photos de la carte a l' intérieur de la cartouche mais comment les poster sur le site ? Edité par Lavap Le 20/04/2012 à 21h13
les cartouche coleco s'ouvrent facilement du moins pour les version donkey kong
il y a deux vis sous l' étiquette mais cela impose la destruction de l' étiquette
j'ai pas mal de double sur ces cartouche et les prix pour des jeux plus rare est trop élevé
de plus trouver des boitiers vide semble difficile
comment voir si il y a eprom avec une fenêtre UV ?
j'ai bien fait des photos de la carte a l' intérieur de la cartouche mais comment les poster sur le site ? Edité par Lavap Le 20/04/2012 à 21h13
