Le 21/04/2012 à 12h00

Reprise du message précédent

voici une EPROM effaçable avec sa fenêtre UV



et une ROM dont le programme est figé a jamais



il y a plusieurs tailles 8K 16K 32K pour celles qui t'interessent


:noel
Site web
Lavap Membre non connecté

Vagabond

Rang

Avatar

Inscrit le : 30/12/2011 à 15h10

Messages: 21

Le 21/04/2012 à 17h51
merci pour les explication jipe se sont deux roms figés

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 21/04/2012 à 18h23
donc on peut les dessouder et les remplacer par des eproms a condition d'avoir le programmateur qui convient

on peux imaginer acheter des jeux médiocres et les remplacer par des bons jeux en changeant l'étiquette ;)



:noel
Site web
Lavap Membre non connecté

Vagabond

Rang

Avatar

Inscrit le : 30/12/2011 à 15h10

Messages: 21

Le 21/04/2012 à 18h48
si quelqu'un a le matos et la coleco je peux lui envoyer la cartouche pour des essais

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 21/04/2012 à 18h58
et si tu postais une photo de l'intérieur

tu cliques sur la disquette a droite du bandeau de la boite

il va s'ouvrir un fenêtre avec le contenu de ton répertoire perso

ensuite tu cliques en bas sur Parcourir a droite de Ajouter un fichier

tu clique sur ton fichier dans le répertoire de ton PC

ensuite tu cliques sur Uploader

tu attend que le fichier s'affiche puis tu cliques sur le cadre sous le nom du fichier avec le 2éme bouton de la souris

tu choisis tout sélectionner puis copier

tu reviens a la boite du texte que tu est en train de taper et tu fait coller

si la taille de l'image est dans les normes elle s'affiche dans le post





:noel
Site web
Lavap Membre non connecté

Vagabond

Rang

Avatar

Inscrit le : 30/12/2011 à 15h10

Messages: 21

Le 21/04/2012 à 23h46
cartouche coleco donkey kong cote dos rom


cartouche coleco donkey kong cote rom

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 22/04/2012 à 11h00
ce site sur coleco peut aider sur le connecteur de la cartouche mais pas sur le rom de donkey kong

http://www.maniacworld.com/game_console_history/Colecovision.htm#8.6


:noel
Site web
Lavap Membre non connecté

Vagabond

Rang

Avatar

Inscrit le : 30/12/2011 à 15h10

Messages: 21

Le 22/04/2012 à 11h11
merci jipe ;)

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 22/04/2012 à 11h13
ici on trouve le brochage des roms 4k et 8k qui ont 24 pins et le brocage de l'eprom 8k qui a 28 pins

http://www.ballyalley.com/faqs/bally_technical_info_%28cartridge_port%29.htm

donkey kong fait 16K donc 2 x 8K

il faudrait voir la structure d'un jeu 24K si c'est 16k+8k ou 8k +8k +8k

le décodage des banks de 8K est fait par les signaux du slot 8000 A000 C000 et E000


:noel
Site web
GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 22/04/2012 à 12h05
Attention, il y a 2 versions de Donkey Kong, une de 16Ko et une de 24Ko.

Voici le brochage des cartouches de la coleco Vision :

http://www.hardwarebook.info/ColecoVision_Cartridge

Ça peut aider.

EDIT : Apparemment, deux eprom "MPS 2364" feront l'affaire, (Si tu en trouves.) Edité par GDX Le 22/04/2012 à 13h51

MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5727

Le 14/05/2023 à 12h55
bonjour

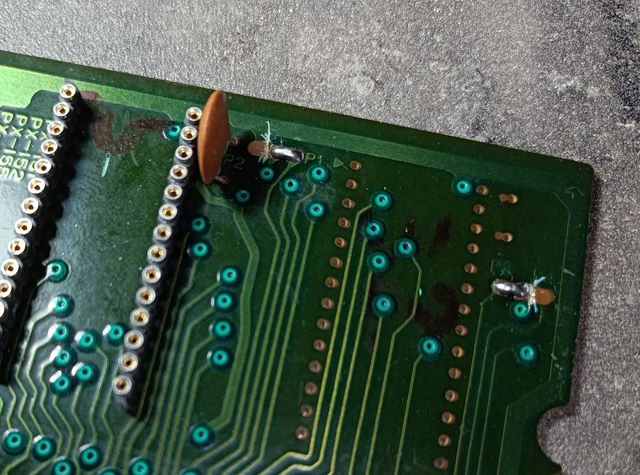

j'ai une question pour ce meme model. Je n'arrive pas a lire les 32k

j'ai soudé les strap P1 et P3 et coupé les piste P2 et P4

J'ai testé en deplacant le bloc 16k h0000-h3fff apres le second h4000 (j ai inversé les 2)
toujour rien au demarrage, ais je oublié quelque chose?

1684061325199


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 14/05/2023 à 15h35
vérifie si tu n'as pas coupé une piste entre les pins de la ROM et le connecteur en dessoudant
1 +5v
2 A12
3 A7
4 A6
5 A5
6 A4
7 A3
8 A2
9 A1
10 A0
11 D0
12 D1
13 D2
14 GND

28 5V
27 A14
26 A13
25 A8
24 A9
23 A11
22 /CS12
21 A10
20 /SLTSL
19 D7
18 D6
17 D5
16 D4
15 D3


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 17/05/2023 à 11h51
vu avec MSXlegend la rom à mettre dans la cartouche est dans le bloc mémoire 0000h à 3FFFh

pour faire marcher ce genre de rom il ne faut pas utiliser les signaux classiques disponibles /CS1 /CS2 ou /CS12

j'ai trouvé 2 solutions

pin 20 de l' eprom sur /SLTSL, pin 22 de l' eprom sur /RD ( mais le signal /RD n'existe pas sur la plupart des PCB de cartouches )

pin 20 et 22 de l' eprom sur /SLTSL ( PCB plus facile à trouver pour la modif )


:noel
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1710

Le 17/05/2023 à 15h21
sur les mienne y as les 4 signaux ... CS 1/2/12/RD et meme plus ... sur la V3 :lol :lol :lol
pcb_rom_1664
