Salut à Tous.
Après quelques recherches sur la toile, et une explication sur le Forum => http://www.msxvillage.fr/forum/topic.php?id=702
J'ai donc décidé de commander le Kit complet de chez Supersoniq => http://supersoniqs.com/page/2/
Voici un mini tuto qui vous permettra de vous faire une idée plus précise sur le niveau de difficulté du montage.

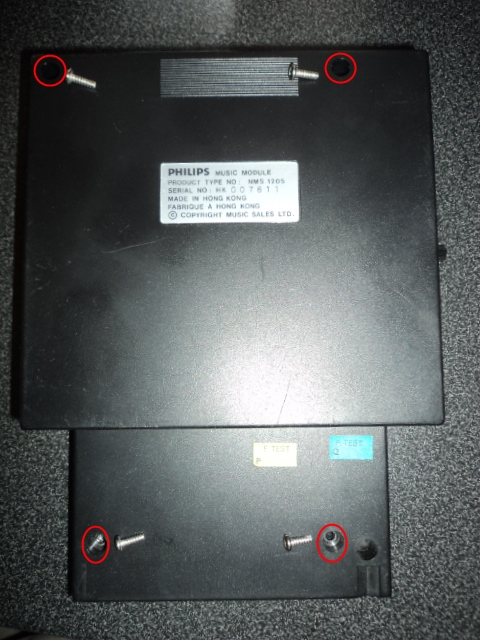

Commencer par démettre le quatre vis du capot arrière.

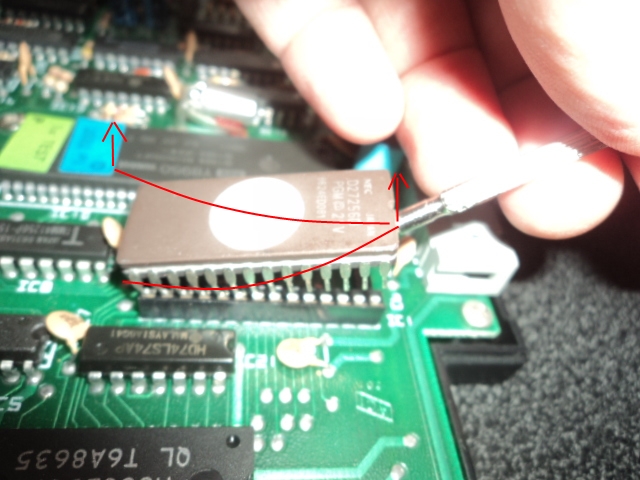

Démettre la Rom originale en soulevant de part et d'autre progressivement.

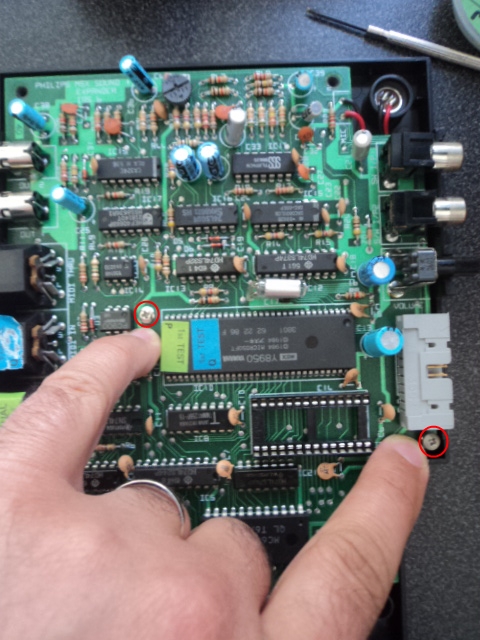

Défaire les deux vis de la carte.

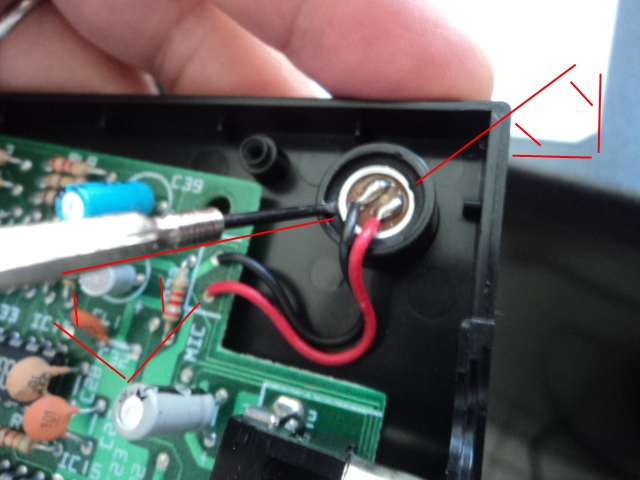

Retirer le micro en appliquant faisant levier de part et d'autre progressivement.

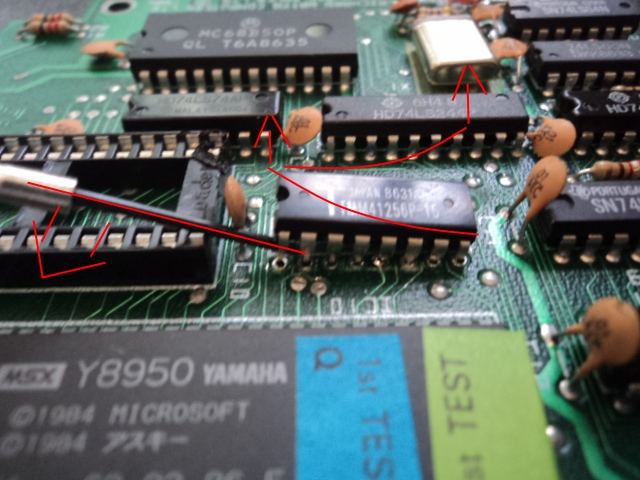

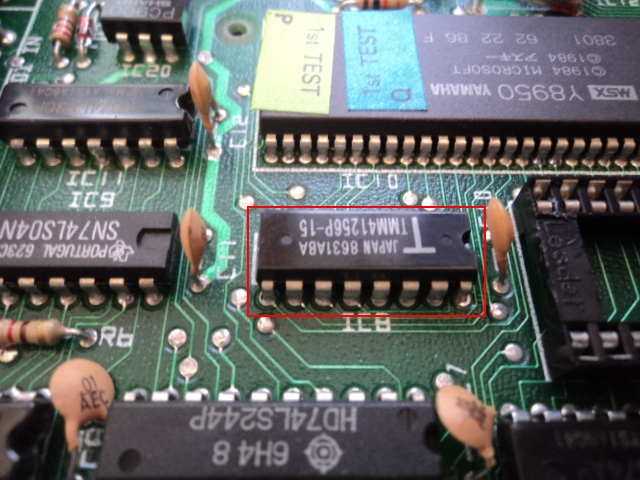

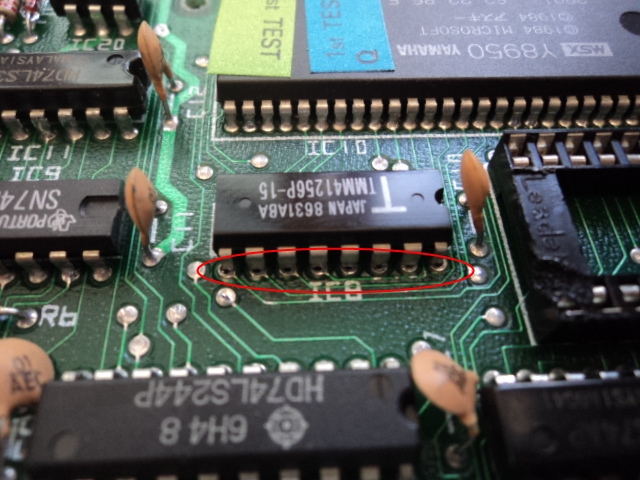

Repérer le composant à dessouder en IC 8.

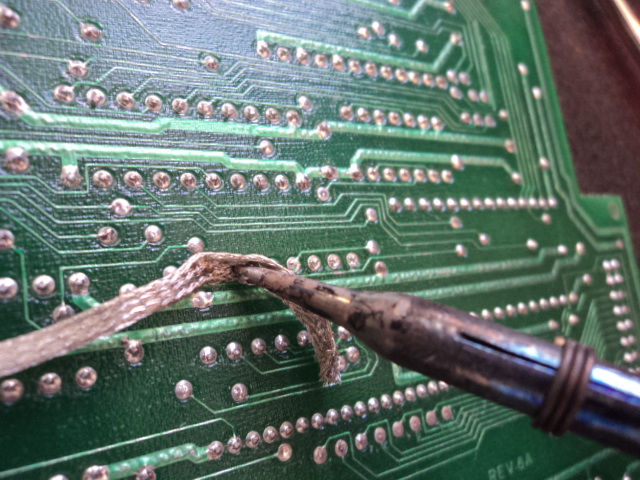

Retourner la carte et dessouder à l'aide d'une tresse à dessouder.

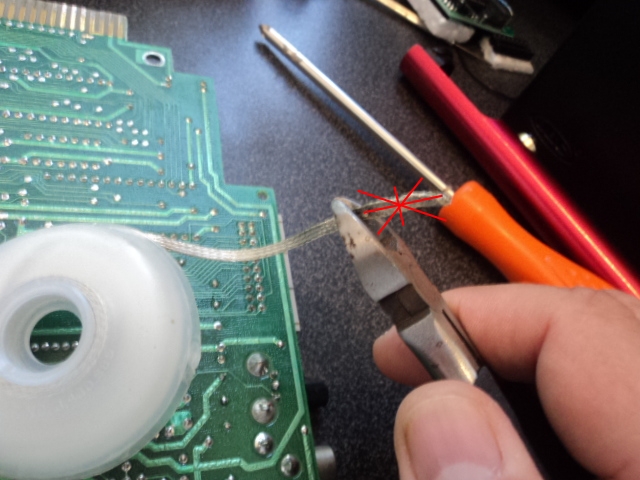

Rafraîchir la tresse régulièrement en coupant la partie souillée pour une bonne efficacité.

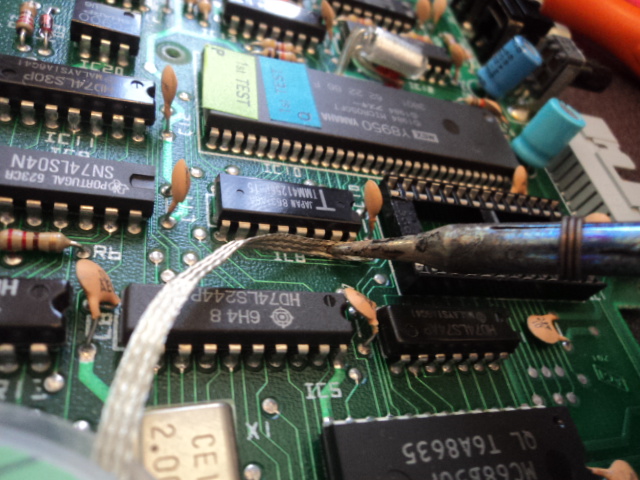

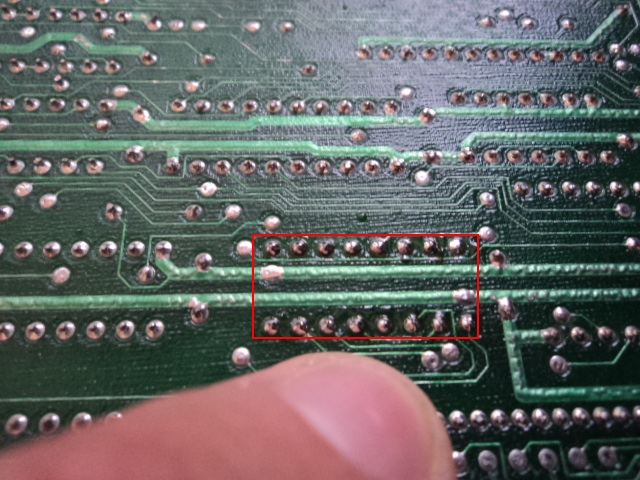

Dessouder la partie supérieur de IC8.
Faire autant de passes que nécessaires!

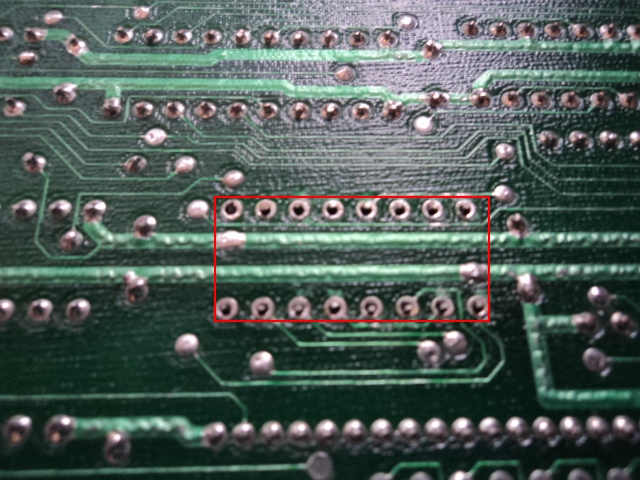

Une fois correctement aspirée, le résulta ressemble à ceci.
Retirer correctement le composant en faisant levier de part et d'autre. Si ça force, chauffer et dessouder encore. Ne jamais forcer sous peine d'arrachement de pistes!

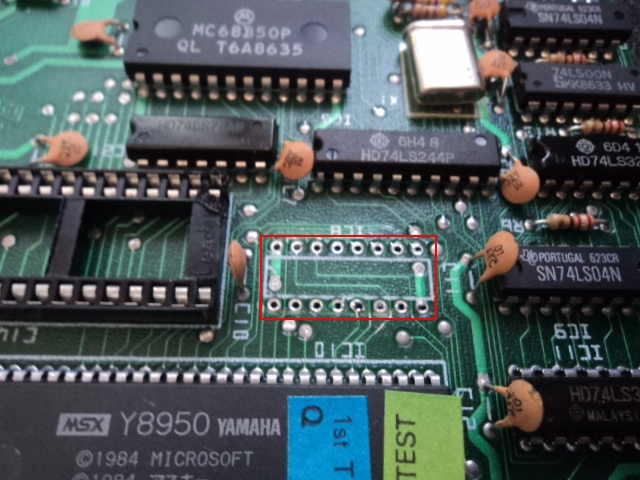

Voici le résulta une fois le composant retiré.

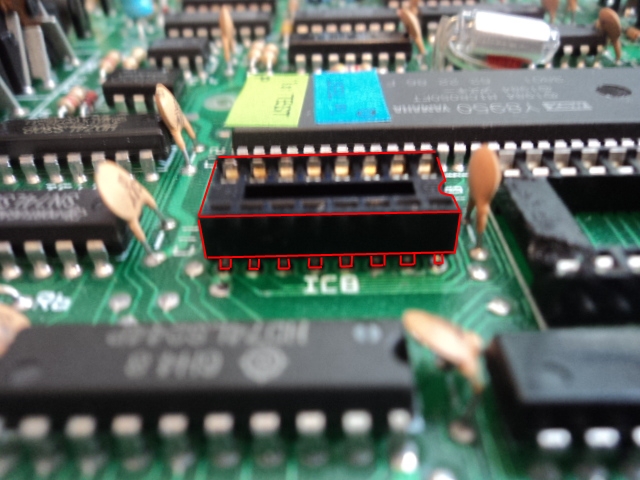

Prendre le Support Tulipe livré avec le Kit.
Le positionner correctement. Encoche du bon coté.

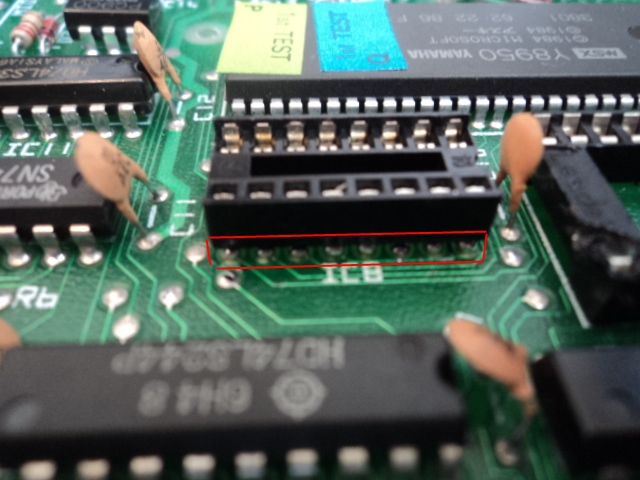

Par expérience, je préfère laisser un millimètre de "jour" entre le support et la carte! De sorte à être sûr que la soudure est correctement faite sur les DEUX faces de la carte!
Souder la partie arrière en premier.

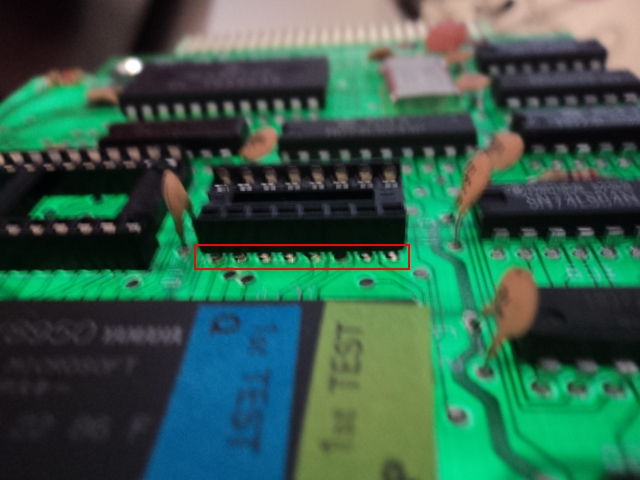

Vérifier que la soudure à bien recouvert les pistes de la face avant.

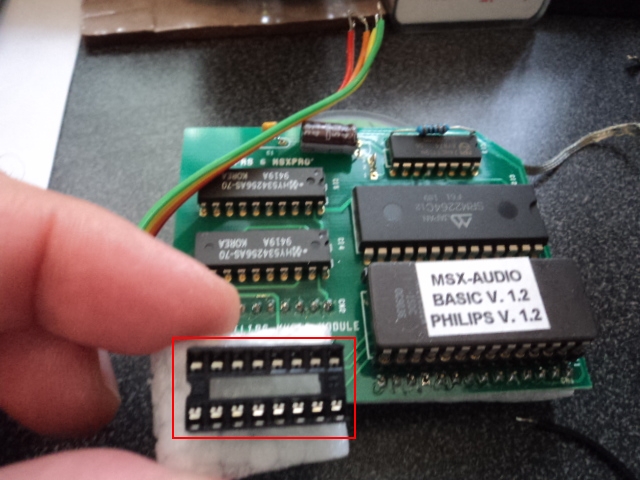

Prendre le Pcb.
Retirer la protection.

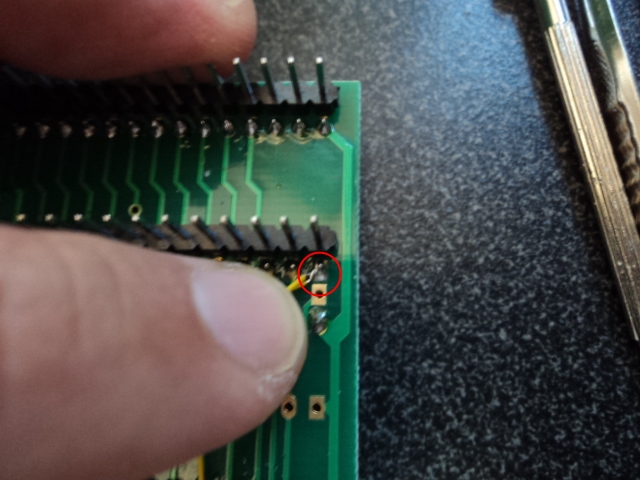

Vérifier la soudure sous le PCB qui présente un manque d’étain.
Mettre un point de soudure pour renforcer.

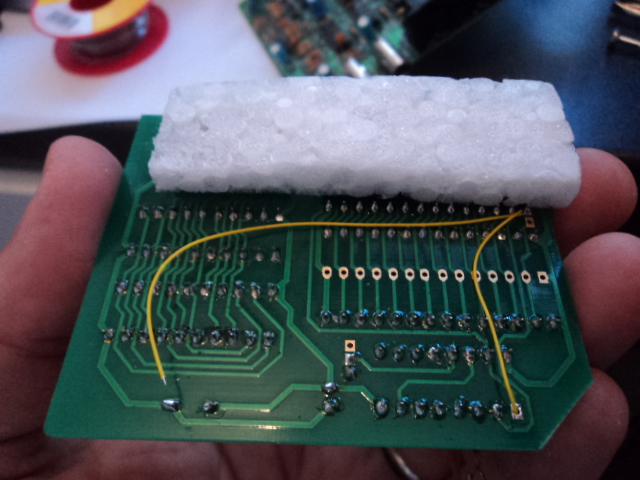

Souder le Fil noir depuis [IC 1] [PIN 36].

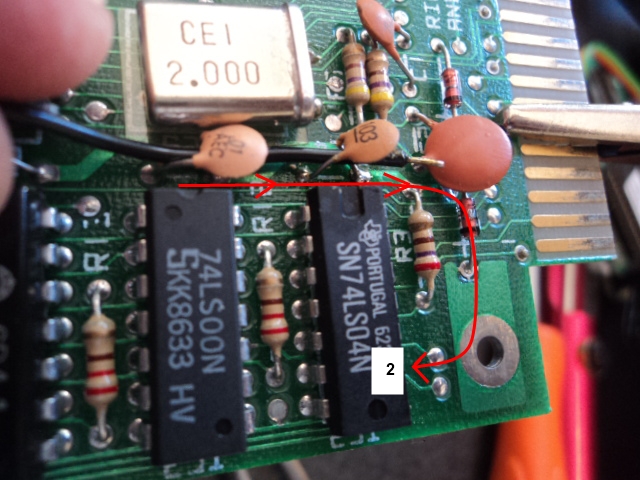

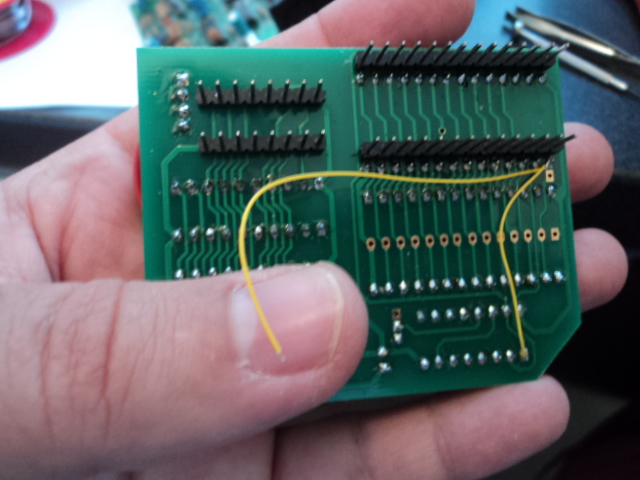

Faire passer le fil comme ci dessous jusqu'à [IC 2] [PIN 9].

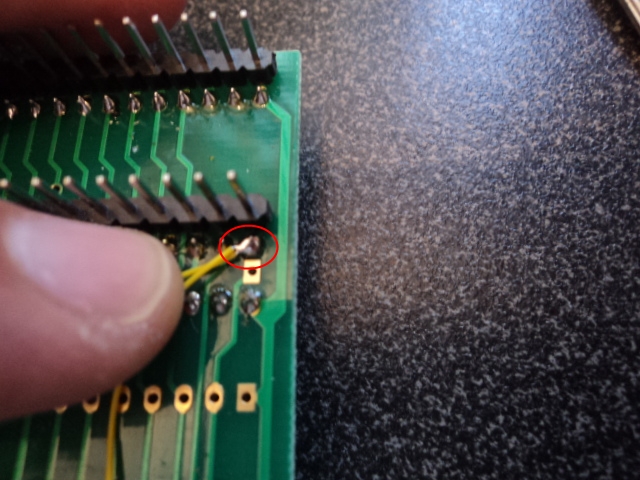

S'aider d'une troisième main si possible et souder le fil jaune sur [IC 1] [PIN 9] de Y895

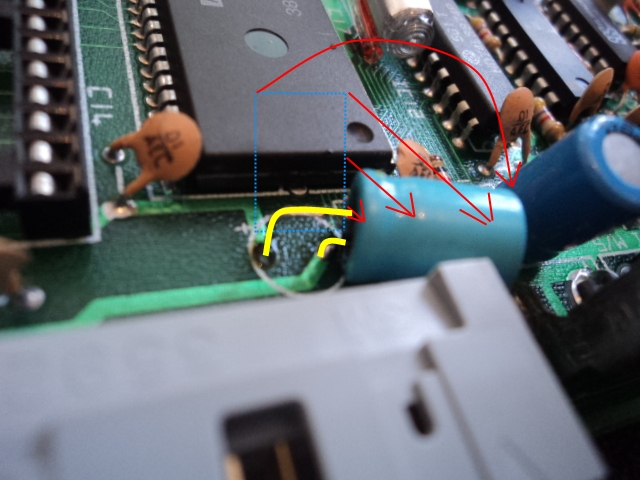

Positionner le PCB à la place prévue et si le condensateur à droite gène la mise en place, alors faire la modification suivante:
Retirer le PCB, déssouder le pôle Positif du condensateur, et le faire basculer sur la vers le haut, de sorte à le coucher, et ainsi réduire son encombrement.
Rallonger la PIN dessoudée [+] avec un bout de tige conductrice correctement soudée.

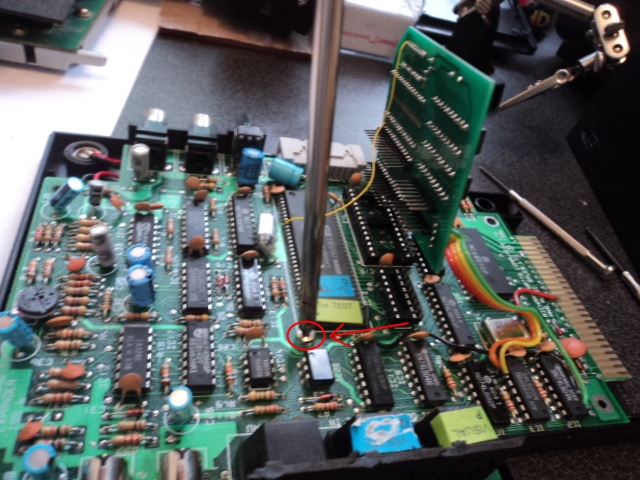

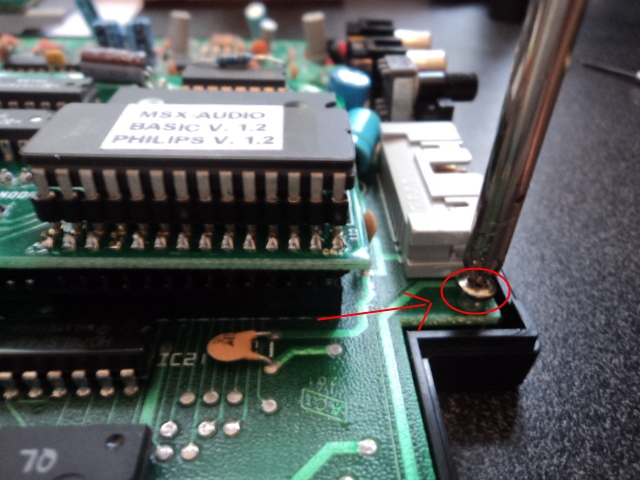

Ne pas oublier de remettre cette vis de maintient.
Enficher correctement le PCB en appliquant une pression de part et d'autre alternativement.

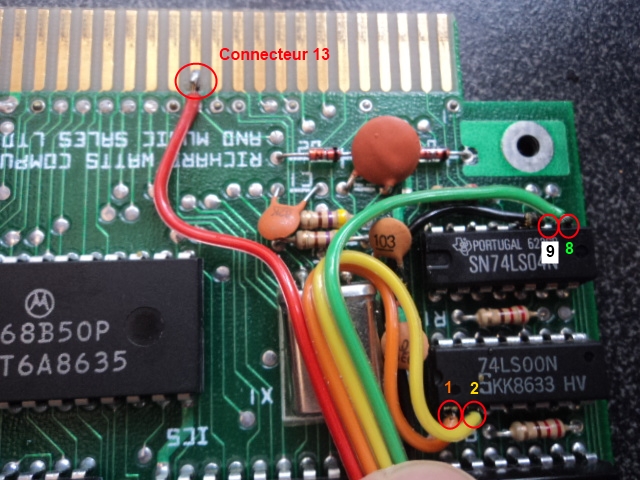

Souder ensuite les fil:
Rouge => sur le connecteur 13 du port Cartouche! (celui du centre)
Orange => PIN 1 de IC 3.
Jaune => PIN 2 of IC3.
Vert => IC2 PIN 8.

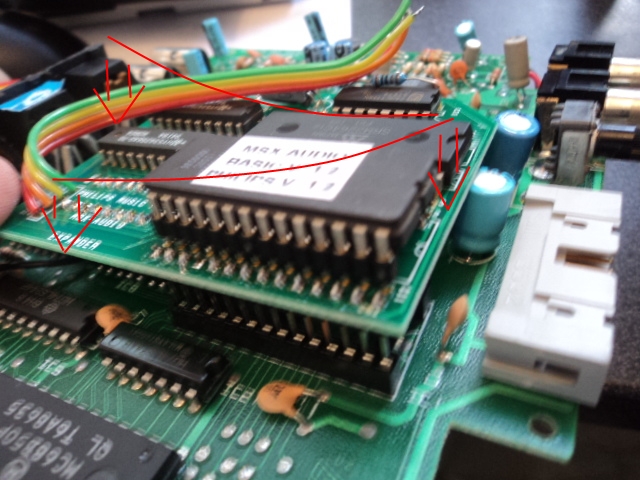

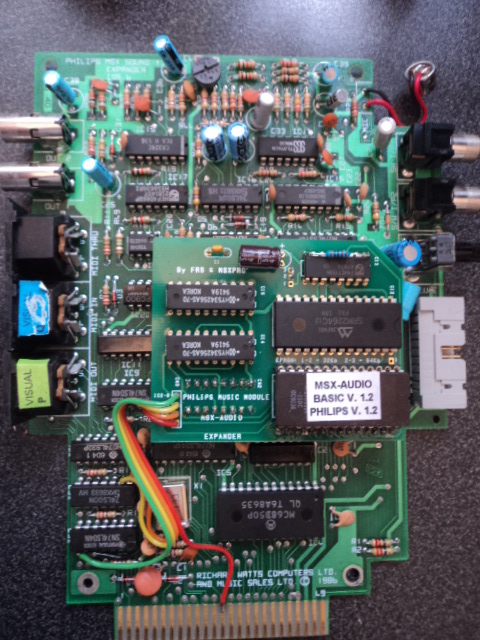

Voici le résulta une fois le tout en place.

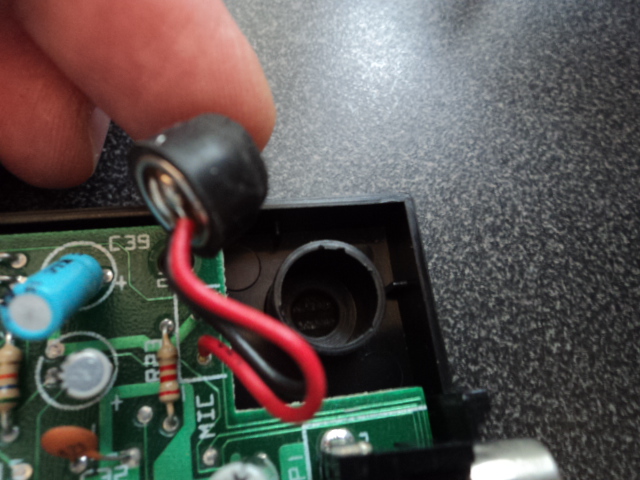

Remettre le micro intégré dans sa bague en caoutchouc.

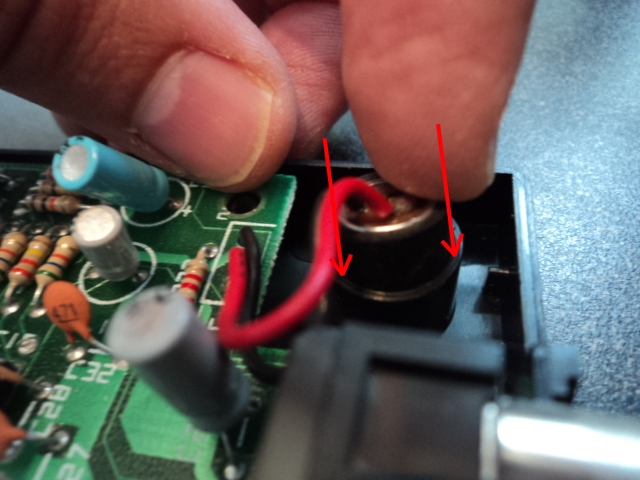

Positionner le micro dans son emplacement.
Remettre la seconde vis de maintient.
Refermer le Capot arrière en remettant les quatre vis.

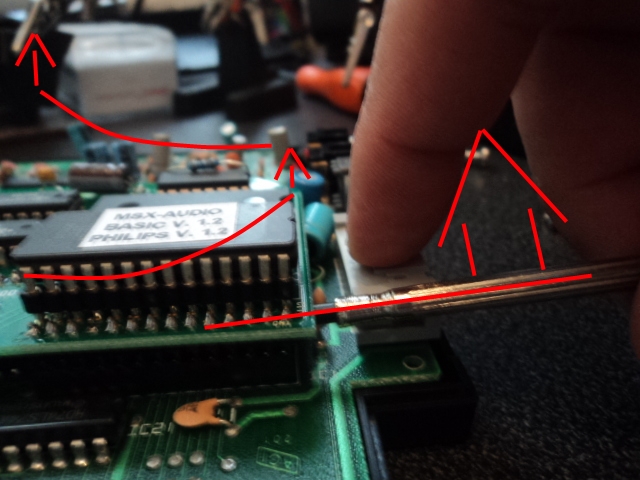

Si vous devez retirer le PCB pour une raison ou une autre, faites levier de part et d'autre progressivement, et alternativement.
Tester le bon fonctionnement avec la démo "Unknown Reality" ici => Unknow Reality.rar
Merci à Sander pour la rapidité du traitement de la commande.
Une pensée pour Popollon. Désolé mon ami. J'ai dû faire une fausse manip lors de la commande (Ou alors Sander s'est loupé) mais j'ai Payé et reçu un seul Kit.
Si tu le souhaite, je peux en recommander un autre, te faire la modif etc..tiens moi au courant!
Merci à Jipe pour la démo Unknown Reality. Edité par igal Le 04/10/2021 à 10h33
Après quelques recherches sur la toile, et une explication sur le Forum => http://www.msxvillage.fr/forum/topic.php?id=702
J'ai donc décidé de commander le Kit complet de chez Supersoniq => http://supersoniqs.com/page/2/
Voici un mini tuto qui vous permettra de vous faire une idée plus précise sur le niveau de difficulté du montage.
Commencer par démettre le quatre vis du capot arrière.
Démettre la Rom originale en soulevant de part et d'autre progressivement.
Défaire les deux vis de la carte.
Retirer le micro en appliquant faisant levier de part et d'autre progressivement.
Repérer le composant à dessouder en IC 8.
Retourner la carte et dessouder à l'aide d'une tresse à dessouder.
Rafraîchir la tresse régulièrement en coupant la partie souillée pour une bonne efficacité.
Dessouder la partie supérieur de IC8.
Faire autant de passes que nécessaires!
Une fois correctement aspirée, le résulta ressemble à ceci.
Retirer correctement le composant en faisant levier de part et d'autre. Si ça force, chauffer et dessouder encore. Ne jamais forcer sous peine d'arrachement de pistes!
Voici le résulta une fois le composant retiré.
Prendre le Support Tulipe livré avec le Kit.
Le positionner correctement. Encoche du bon coté.
Par expérience, je préfère laisser un millimètre de "jour" entre le support et la carte! De sorte à être sûr que la soudure est correctement faite sur les DEUX faces de la carte!
Souder la partie arrière en premier.
Vérifier que la soudure à bien recouvert les pistes de la face avant.
Prendre le Pcb.
Retirer la protection.
Vérifier la soudure sous le PCB qui présente un manque d’étain.
Mettre un point de soudure pour renforcer.
Souder le Fil noir depuis [IC 1] [PIN 36].
Faire passer le fil comme ci dessous jusqu'à [IC 2] [PIN 9].
S'aider d'une troisième main si possible et souder le fil jaune sur [IC 1] [PIN 9] de Y895
Positionner le PCB à la place prévue et si le condensateur à droite gène la mise en place, alors faire la modification suivante:
Retirer le PCB, déssouder le pôle Positif du condensateur, et le faire basculer sur la vers le haut, de sorte à le coucher, et ainsi réduire son encombrement.
Rallonger la PIN dessoudée [+] avec un bout de tige conductrice correctement soudée.
Ne pas oublier de remettre cette vis de maintient.
Enficher correctement le PCB en appliquant une pression de part et d'autre alternativement.
Souder ensuite les fil:
Rouge => sur le connecteur 13 du port Cartouche! (celui du centre)
Orange => PIN 1 de IC 3.
Jaune => PIN 2 of IC3.
Vert => IC2 PIN 8.
Voici le résulta une fois le tout en place.
Remettre le micro intégré dans sa bague en caoutchouc.
Positionner le micro dans son emplacement.
Remettre la seconde vis de maintient.
Refermer le Capot arrière en remettant les quatre vis.
Si vous devez retirer le PCB pour une raison ou une autre, faites levier de part et d'autre progressivement, et alternativement.
Tester le bon fonctionnement avec la démo "Unknown Reality" ici => Unknow Reality.rar
Merci à Sander pour la rapidité du traitement de la commande.
Une pensée pour Popollon. Désolé mon ami. J'ai dû faire une fausse manip lors de la commande (Ou alors Sander s'est loupé) mais j'ai Payé et reçu un seul Kit.
Si tu le souhaite, je peux en recommander un autre, te faire la modif etc..tiens moi au courant!
Merci à Jipe pour la démo Unknown Reality. Edité par igal Le 04/10/2021 à 10h33
Salut GDX.
Y'a pas de piste
(J'avais regardé)
Je viens de trouver une petite liste de trois Roms nativement Compatibles MSX-AUDIO, il s'agit de:
Family Stadium
Labyrinth
Xevious - Fardraut Saga
La source => http://www.msxblue.com/manual/msxaudio.htm.
Je me bat encore avec mon poke -54,35 mais ça a pas l'air de fonctionner!
J'ai essayé aleste 2 et Aleste Bio Challenge! (Peut être deux titres incompatibles
)
Y'a pas de piste
(J'avais regardé)Je viens de trouver une petite liste de trois Roms nativement Compatibles MSX-AUDIO, il s'agit de:
Family Stadium
Labyrinth
Xevious - Fardraut Saga
La source => http://www.msxblue.com/manual/msxaudio.htm.
Je me bat encore avec mon poke -54,35 mais ça a pas l'air de fonctionner!
J'ai essayé aleste 2 et Aleste Bio Challenge! (Peut être deux titres incompatibles
)
Salut Jipe.
En fait J'ai identifié la broche comme étant la treizième en partant de droite ou gauche, ça reste la treizième visuellement parlant!
Par contre, "Attention" cette broche est "Qualifiée" comme étant la PIN 25 du Slot!
Voici un extrait de => http://supersoniqs.files.wordpress.com/2011/02/philips-nms-1205-music-module-expander-v1e.pdf
*****
Step 10 - Connecting the Red wire
The upgrade board also comes with four wires that needs to be attached to the music
module. The first one that needs to be mounted is the red wire. The red wire needs to be
connected to PIN 25 of the slot connector
*****
Il s'agit donc de la PIN 25 Du slot!
Je suppose que le comptage se fait de la façon suivante:
PIN 1 (Coté Face de la Carte)
PIN 2 (Coté Pile de la Carte)
PIN 3 (Coté Face de la Carte)
Etc...Etc...
Pin 25 (Coté Face de la Carte qui correspond à la treizième broche!)
@Popollon:
Faut absolument que je retrouve le musiques FM-PAC qui étaient "écoutables" avec le MUSIC MODULE.
De façon certaine, il y avait les certains Disc Station. (Peut être pas les deux ou trois premiers de la série, mais tous les autres fonctionnaient il me semble)
Je suis quasiment sûr que beaucoup de jeux COMPILE compatible MSX-MUSIC fonctionnaient aussi en MSX-AUDIO...Je vais bien finir par trouver
En fait J'ai identifié la broche comme étant la treizième en partant de droite ou gauche, ça reste la treizième visuellement parlant!
Par contre, "Attention" cette broche est "Qualifiée" comme étant la PIN 25 du Slot!
Voici un extrait de => http://supersoniqs.files.wordpress.com/2011/02/philips-nms-1205-music-module-expander-v1e.pdf
*****
Step 10 - Connecting the Red wire
The upgrade board also comes with four wires that needs to be attached to the music
module. The first one that needs to be mounted is the red wire. The red wire needs to be
connected to PIN 25 of the slot connector
*****
Il s'agit donc de la PIN 25 Du slot!
Je suppose que le comptage se fait de la façon suivante:
PIN 1 (Coté Face de la Carte)
PIN 2 (Coté Pile de la Carte)
PIN 3 (Coté Face de la Carte)
Etc...Etc...
Pin 25 (Coté Face de la Carte qui correspond à la treizième broche!)
@Popollon:
Faut absolument que je retrouve le musiques FM-PAC qui étaient "écoutables" avec le MUSIC MODULE.
De façon certaine, il y avait les certains Disc Station. (Peut être pas les deux ou trois premiers de la série, mais tous les autres fonctionnaient il me semble)
Je suis quasiment sûr que beaucoup de jeux COMPILE compatible MSX-MUSIC fonctionnaient aussi en MSX-AUDIO...Je vais bien finir par trouver
le pin 25 est le signal A14 et en effet ce dernier n'est pas utilisé par le music module
il faut donc souder le plus loin possible du bord du connecteur pour ne pas avoir de problémes a l'enfichage
il faut donc souder le plus loin possible du bord du connecteur pour ne pas avoir de problémes a l'enfichage
Salut Igal
Sander de MSXorg est un ami que je connais très bien. Il est de confiance, et ses emballages sont soignés. Pourrais tu me dire le delais de livraison pour rajouter sur mon site
Sander de MSXorg est un ami que je connais très bien. Il est de confiance, et ses emballages sont soignés. Pourrais tu me dire le delais de livraison pour rajouter sur mon site
igal :
Faut absolument que je retrouve le musiques FM-PAC qui étaient "écoutables" avec le MUSIC MODULE.
De façon certaine, il y avait les certains Disc Station. (Peut être pas les deux ou trois premiers de la série, mais tous les autres fonctionnaient il me semble)
Je suis quasiment sûr que beaucoup de jeux COMPILE compatible MSX-MUSIC fonctionnaient aussi en MSX-AUDIO...Je vais bien finir par trouver
Faut absolument que je retrouve le musiques FM-PAC qui étaient "écoutables" avec le MUSIC MODULE.
De façon certaine, il y avait les certains Disc Station. (Peut être pas les deux ou trois premiers de la série, mais tous les autres fonctionnaient il me semble)
Je suis quasiment sûr que beaucoup de jeux COMPILE compatible MSX-MUSIC fonctionnaient aussi en MSX-AUDIO...Je vais bien finir par trouver
Même si le MSX-Audio ("Music Module") et le MSX-Music (FMPAC) sont basés sur des puces de génération identique, la transformation "a la volée" d'une bande son est impossible.
Les Disc Station et jeux de compile comportent donc des bandes sons prévues pour MSX-Audio et/ou MSX-Music
Dans les premières Disc Station (1 à 7), la signalétique est la suivante : un "A" pour MSX-Audio et une "note de musique" pour MSX-Music.
Edit : en fait la transformation est possible sous certaines conditions : voir le nouveau bios MSX audio juste au dessous
igal :
Je me bat encore avec mon poke -54,35 mais ça a pas l'air de fonctionner!
J'ai essayé aleste 2 et Aleste Bio Challenge! (Peut être deux titres incompatibles )
Je me bat encore avec mon poke -54,35 mais ça a pas l'air de fonctionner!
J'ai essayé aleste 2 et Aleste Bio Challenge! (Peut être deux titres incompatibles
) Le poke ne sert qu'a une chose : écouter une bande son MSX-Audio sur les Philips et Toshiba qui sont des modules modifiés du module original, le Panasonic FS-CA1.
Donc une fois la modif de supersoniq faite, le poke ne sert évidement plus a rien...
PS : Aleste 2 version commerciale a uniquement une bande son MSX-Music mais la démo du disc station 7 a effectivement MSX-Audio et MSX-Music
Golvellius 2 ou Puyo Puyo par exemple ont des bandes son MSX-Music et MSX-Audio Edité par popolon Le 10/09/2012 à 11h25
A la base c'est une extension conçue par msxpro
Pour émuler ce Music Module boosté aux hormones avec OpenMSX (c'est l'extension Boosted_audio)
il faut télécharger le bios msxaudio1.2beta chez msxpro
Placer la rom dans le sous dossier OpenMsx extensionsBoosted_audioroms
et la renommer msxaudio12pre4a.rom
Pour émuler ce Music Module boosté aux hormones avec OpenMSX (c'est l'extension Boosted_audio)
il faut télécharger le bios msxaudio1.2beta chez msxpro
Placer la rom dans le sous dossier OpenMsx extensionsBoosted_audioroms
et la renommer msxaudio12pre4a.rom
Mise a jour du bios MSXAudio en version 1.3
disponible sur le site de FRS
Parmi les grosses nouveautés :
1) compatibilité avec les puces OPL3 et OPL4 (Moonsound)
2) Nouvelle librairie Soundchipfish qui permet de transformer des commandes OPLL en commandes OPLx.
L'application principale est de pouvoir écouter une bande son MSX Music (FMPAC) avec le MSX Audio (Music Module) mais dans certaines conditions (appels INIOPL/WRTOPL)
Certains jeux ASCII comme Penguin Kun Wars 2 utilisent ces appels.
3) "Désactivation" de la puce MSX Music intégrée aux MSX2+/TurboR en dirigeant vers le MSX Audio.
Voir aussi pour cela le programme OPLLOFF dispo sur le site de FRS
Ce nouveau bios peut etre programmé dans l'eeprom de l'extension Supersoniq (a quand une version "Flash" pour se passer du programmateur...)
Sinon, comme l'a dit Zebibizen, il peut aussi être émulé sur OpenMSX avec quelques manips.
disponible sur le site de FRS
Parmi les grosses nouveautés :
1) compatibilité avec les puces OPL3 et OPL4 (Moonsound)
2) Nouvelle librairie Soundchipfish qui permet de transformer des commandes OPLL en commandes OPLx.
L'application principale est de pouvoir écouter une bande son MSX Music (FMPAC) avec le MSX Audio (Music Module) mais dans certaines conditions (appels INIOPL/WRTOPL)
Certains jeux ASCII comme Penguin Kun Wars 2 utilisent ces appels.
3) "Désactivation" de la puce MSX Music intégrée aux MSX2+/TurboR en dirigeant vers le MSX Audio.
Voir aussi pour cela le programme OPLLOFF dispo sur le site de FRS
Ce nouveau bios peut etre programmé dans l'eeprom de l'extension Supersoniq (a quand une version "Flash" pour se passer du programmateur...)
Sinon, comme l'a dit Zebibizen, il peut aussi être émulé sur OpenMSX avec quelques manips.
Super le tuto Igal ! L'idée de commander un kit m'avait traversé la tête il y a quelques soirs de cela mais devant l'utilisation du fer à souder, ben j'ai déssoudé l'idée. Avec le tuto c'est super clair et on sait bien à quoi s'attendre. D'ailleurs on pourrait le placer dans le dossier en rubrique bricolage.
igal :
Y'a moyen de déterminer si la bande musicale Jeu/Démo fait appel à INIOPL/WRTOPL sans avoir à tester un par un ?
Y'a moyen de déterminer si la bande musicale Jeu/Démo fait appel à INIOPL/WRTOPL sans avoir à tester un par un ?
Pour l'instant, seule une poignée de jeux permettent le "trick" du Soundchipfish , surtout des jeux ASCII.
Pour tous les autres jeux MSX Music, il va falloir trifouiller dans le code pour voir s'il est possible de faire un patch
FRS a déja commencé avec son patch HDD pour Firehawk (Thexder 2) mais il dit lui même qu'il n'aura pas de temps libre pour y bosser plus.
Donc avis aux "déplombeurs" et autres "crackers" en herbe !
Hum, mega-rom peut être ?
Répondre
Vous n'êtes pas autorisé à écrire dans cette catégorie
