L'atelier Fabriquer sa Mega-Flashrom SCC
Fournitures :
une cartouche SCC de Konami
une Flashrom Am29F040
une résistance de 4,7 Kohms (Jaune Violet Rouge)
un interrupteur miniature
du fil fin
Déssouder la ROM de la cartouche (c'est le composant avec 28 pattes)
sur la Flashrom relever les pattes 1 , 2 , 22 , 24 , 30 et 31 et les couper légérement
souder la Flashrom a la place de la ROM ( attention a l'encoche repére qui doit être du même coté que sur le Chip SCC )

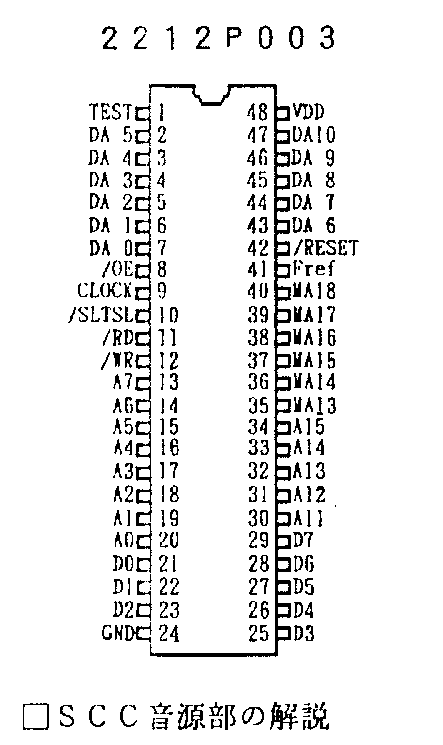

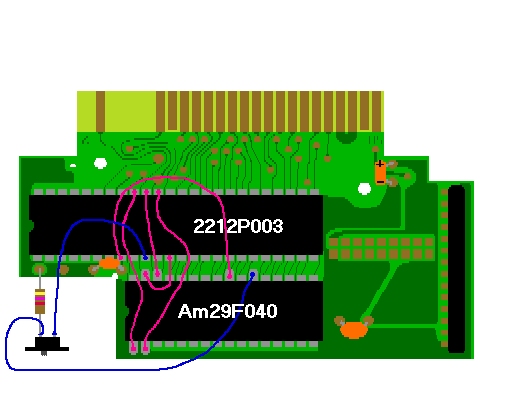

Schématique Mega-Flashrom SCC.
relier patte 1 Flashrom a patte 40 SCC (A18)
relier patte 30 Flashrom a patte 39 SCC (A17)
relier patte 2 Flashrom a patte 38 SCC (A16)
relier patte 24 Flashrom a patte 8 SCC (/OE)
relier patte 31 Flashrom a patte 12 SCC (/WR)
souder une résistance de 4,7 Kohms entre le plus et l'interrupteur
relier patte 22 Flashrom a l'interrupteur coté résistance
relier patte 10 SCC (/SLTSL) de l'autre coté de l'interrupteur
et voila c'est prêt a fonctionner !!
