yep, j comprend mieux !par contre le pin 32 par legerement en biais, c est un peu juste, car le petit trou a coté du condensateur n'est pas aligné avec les pin de la rom !
Je voudrais vraiment une confirmation ?! quelqu'un a t il deja fabriqué sa megaflash rom?merci a tous
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip

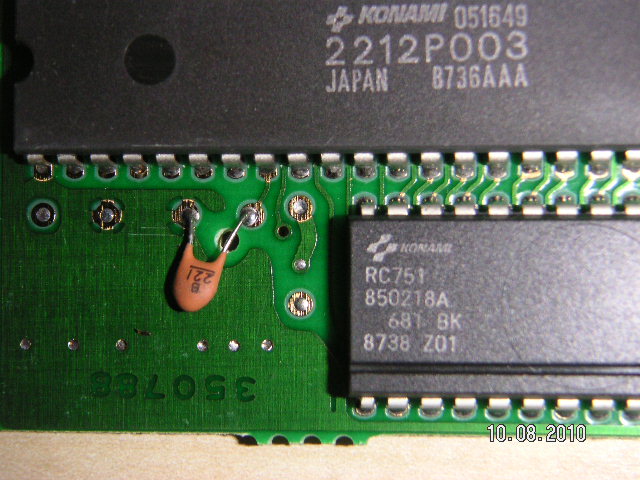

Sinon voici une photo si quelqu un peut me guider !
Par contre ne faite pas attention a l'état du circuit, j'ai fait tomber de la colle dessus dernierement (la faute au pastis )
Merci de votre aide
Edité par
MSXlegend
Le 11/08/2010 à 10h19
Par contre ne faite pas attention a l'état du circuit, j'ai fait tomber de la colle dessus dernierement (la faute au pastis
)Merci de votre aide
Edité par
MSXlegend
Le 11/08/2010 à 10h19
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
j'ai oublié, c'est la cartouche nemesis gradius 2
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
mince tu n'as pas la même plaque avec le trou qui va bien
je sais qu'il existe 2 sorte de circuit imprimés pour la SCC car j'ai l'ai déja vu
ça ne fait rien oublie le trou pour la patte 32 et met un fil entre la patte 48 de la SCC et la patte 32 relevée et coupée
ps : si on pouvait avoir une photo du circuit complet pour le notifier dans l'article
je sais qu'il existe 2 sorte de circuit imprimés pour la SCC car j'ai l'ai déja vu
ça ne fait rien oublie le trou pour la patte 32 et met un fil entre la patte 48 de la SCC et la patte 32 relevée et coupée
ps : si on pouvait avoir une photo du circuit complet pour le notifier dans l'article
tu veux les 2 cotés ou celui que j'ai mi plus haut!
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Jipé, je nettoi le circuit (j'enleve la resistance et les fils) des qu'il est présentable (
pour la photo !) je l'envoi !
Préfere tu par mail !, je peux t en faire une en haute qualité (mais cette colle qui a coulé sur le circuit est tenace !!!! donc pas tres propre pour ta collection)
pour la photo !) je l'envoi ! Préfere tu par mail !, je peux t en faire une en haute qualité (mais cette colle qui a coulé sur le circuit est tenace !!!!
donc pas tres propre pour ta collection)
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
mais non une photo des 2 faces comme dans le tuto de polaris suffira
je n'ai pas de collection de circuits de photos c'était juste une vanne , boutade , etc .....

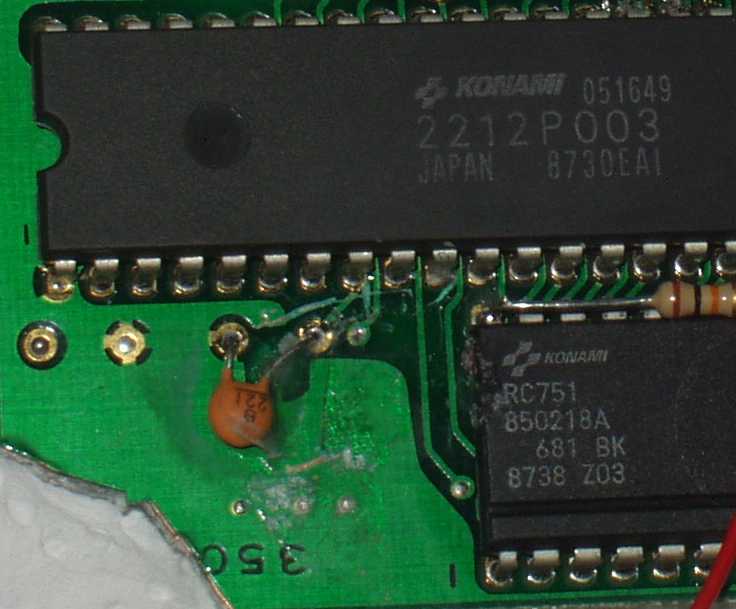

vous avez vu c'est la même série sur la ROM ( Z01 et Z03 )
je n'ai pas de collection de circuits de photos c'était juste une vanne , boutade , etc .....
vous avez vu c'est la même série sur la ROM ( Z01 et Z03 )
J'ai bien compris
je plaisantais
Par contre ne faite pas attention a l'état, elle a servi de cobaye pandant plus de 20 ans
****Photo supprimé**** Edité par MSXlegend Le 08/04/2011 à 17h58
je plaisantaisPar contre ne faite pas attention a l'état, elle a servi de cobaye pandant plus de 20 ans
****Photo supprimé**** Edité par MSXlegend Le 08/04/2011 à 17h58
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip

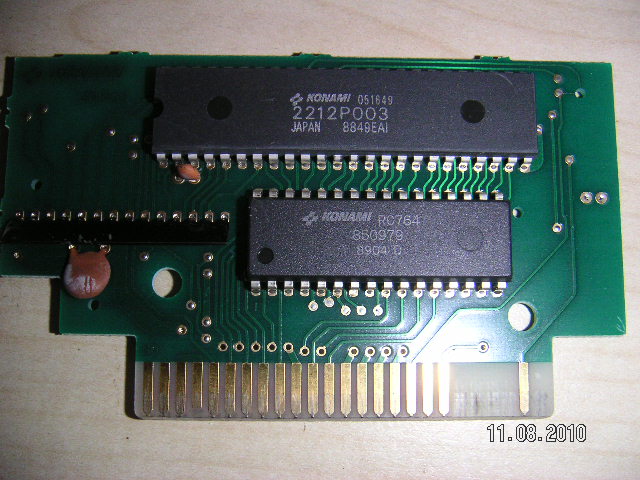

on voit nettement que sur ce modéle il manque les 18 trous entre le réseau de résistance et la puce SCC
interrogation d'ailleurs sur l'utilité de ce qui semble être un emplacement de connecteur ?
qui l'a déja vu cablé dans une cartouche SCC ?
MSXlegend : la sadique du MSX
sa passion : torturer les vieilles cartouches pour connaitre leurs secrets
interrogation d'ailleurs sur l'utilité de ce qui semble être un emplacement de connecteur ?
qui l'a déja vu cablé dans une cartouche SCC ?
MSXlegend : la sadique du MSX
sa passion : torturer les vieilles cartouches pour connaitre leurs secrets
RC764 Nemesis 3 Jamais vu l'intérieur , ça nous fait 3 modéles de circuit made in Konami pour la SCC
celui que j'ai est made in corée par Zemina
Walter : tu nous ouvre Metal Gear 2 a Orléans ??
celui que j'ai est made in corée par Zemina
Walter : tu nous ouvre Metal Gear 2 a Orléans ??
