Le 12/09/2016 à 21h52

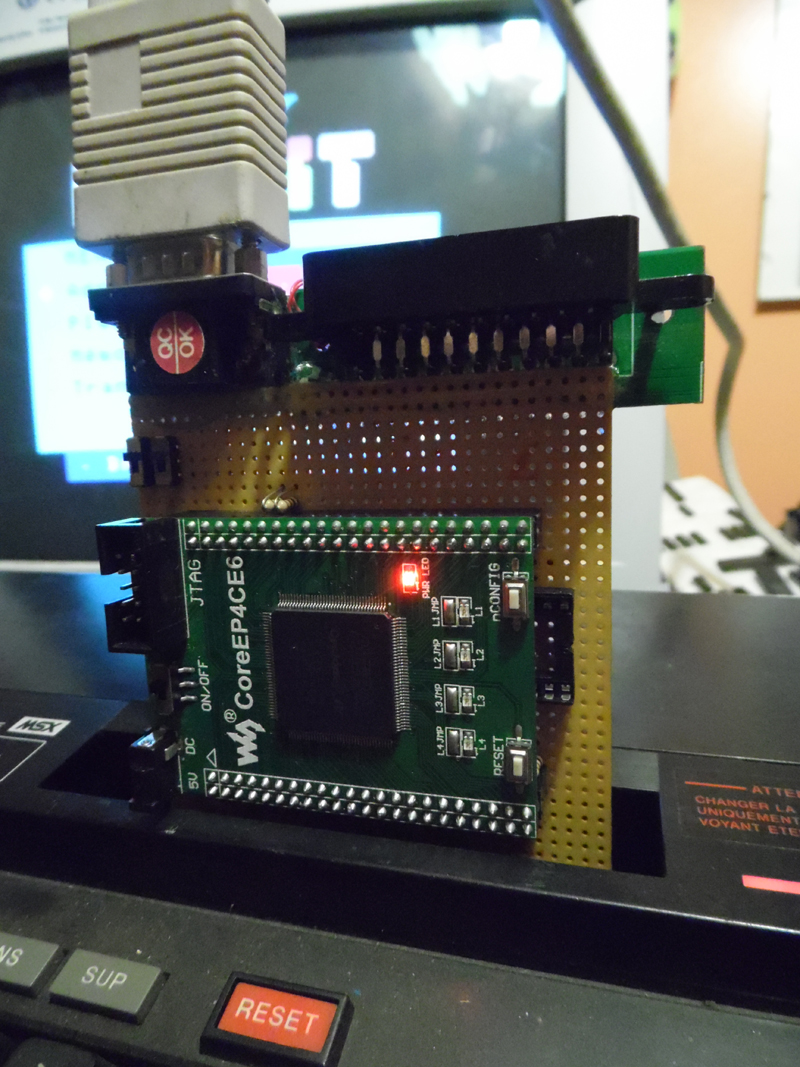

Je vous présente ma dernière carte. ^^
Elle est équipé d'un FPGA EP4CE6 qui intègre un VDP TMS992* et ses 16Ko de VRAM.
La sortie est en VGA 640*480.
Sur la carte il y a 1 interrupteur qui permet de basculer entre les deux palettes et 1 autre d'activer ou désactiver le scanline intégré.

Place aux photos (pas faciles à prendre sur un écran cathodique) :oups

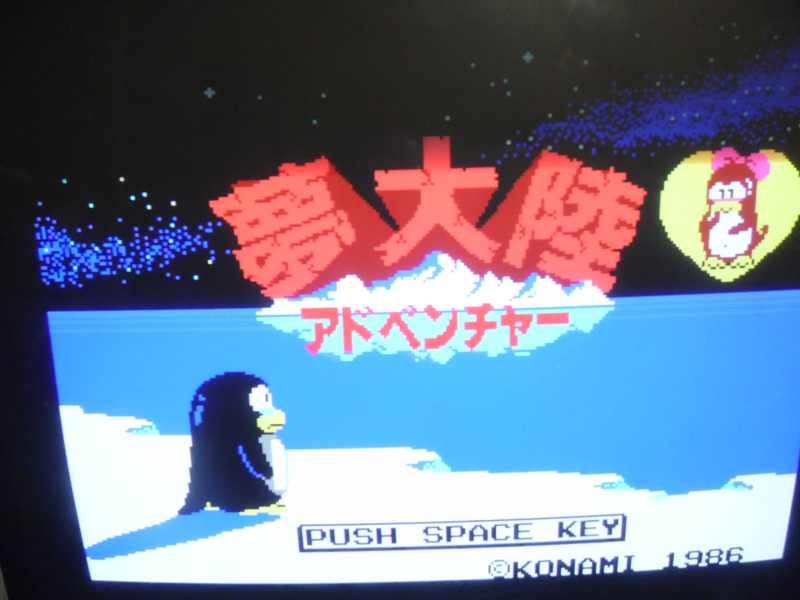

Palette standard

Palette Fabf

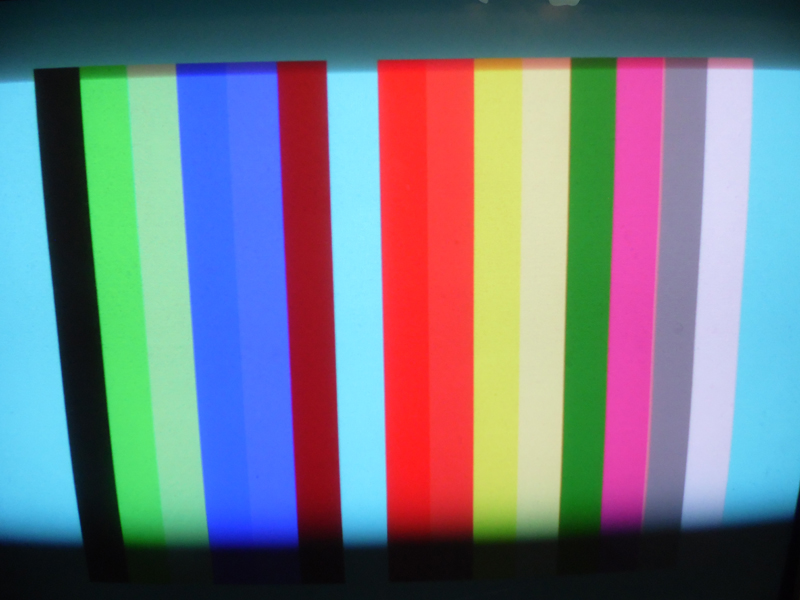

Palette standard

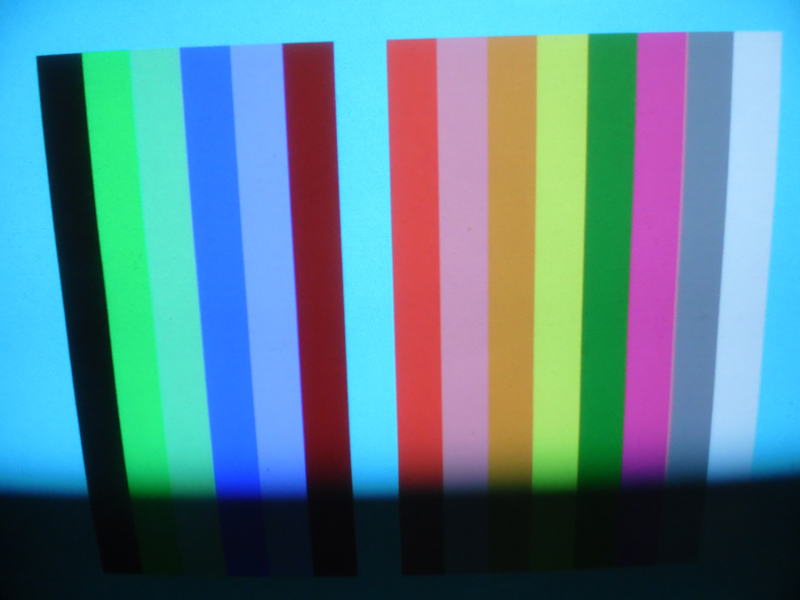

Palette Fabf

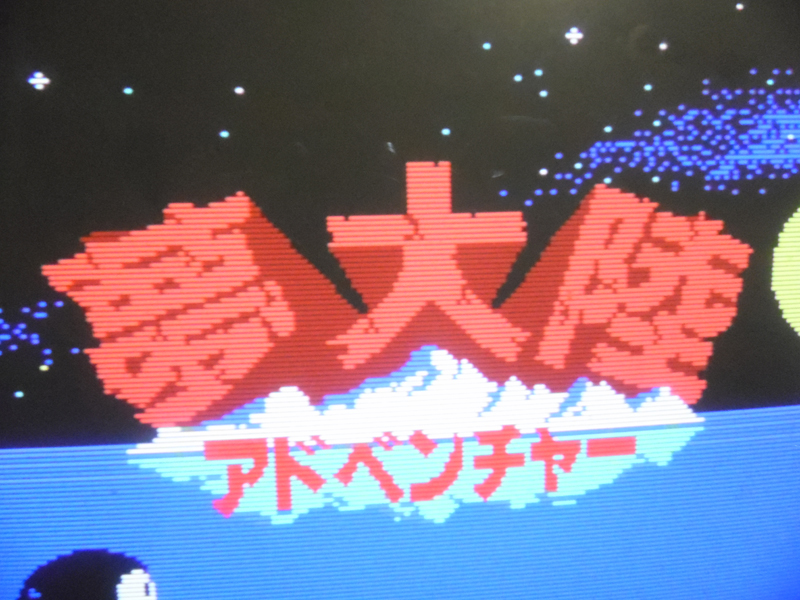

Palette standard + scanline

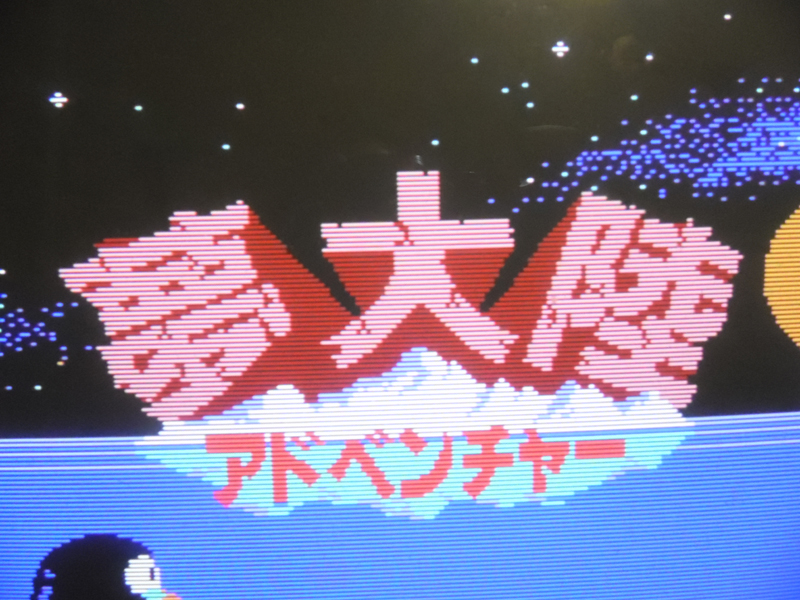

Palette Fabf + scanline


Bon tout n'est pas parfait.
Ce VDP qui n'est pas de moi est à moitié fini, il n'intègre pas le SCREEN3 par exemple (pas le plus grave)
Pour rentrer plus dans les détails son signal /INT est complètement buggé ce qui empêche l'utilisation en VDP de remplacement.
Il n'est pas compatible avec les démos.

Pour positiver
Il est compatible avec le SCREEN0, le SCREEN1 et le SCREEN2.
Il fait tourner tous les jeux que j'ai essayé.
On peu l'utiliser sur un MSX 50Hz comme sur un 60Hz sans aucune modification interne.
La qualité d'affichage égal celle de l'OCM voir la dépasse pour celui qui aime le scanline. Edité par Fabf Le 13/09/2016 à 06h52
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 12/09/2016 à 22h27
Bonsoir,

On voit nettement la différence des palettes entre la standard et la tienne.
Ta palette est comme même mieux défini, surtout sur le bleu et le rouge :top

Est-ce que tu peux donner une définition du scanline, je comprend pas très bien l'utilisation :oups

Bon travail !!!! :top Edité par metalgear2 Le 12/09/2016 à 22h28



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 12/09/2016 à 22h38
Oui j'ai essayé de mieux séparer les couleurs pour étendre la palette.
Ca se remarque aussi sur les jaunes qui sont assez proches sur un vrai MSX, là on a un orange et un jaune.
Les photos ne rendent pas justice aux palettes qui sont bien mieux et plus lumineuses en vrai.
Surtout mon rouge pale (COLOR9) :p

Un scanline est un système très prisé des gamers (surtout arcade) qui permet de redonner l'aspect des vieux écran cathodiques sur des écrans modernes en intercalant des lignes noires horizontales.

Voila un bon exemple par l'image
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 12/09/2016 à 22h53
Citation :
Un scanline est un système très prisé des gamers (surtout arcade) ...


Ok, c'est donc le système que l'on retrouvait sur les bonnes vieilles bornes d'arcade, non ?



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 12/09/2016 à 23h13
Oui et non.
Sur les vieux écran le phénomène se faisait naturellement.
Perso je retrouve ça que sur une vielle TV avec 8 chaines, cadre en bois et la petite porte qui ferme à clés pour te situer l'époque :D

Si tu est intéressé tu peux en installer un en sortie de ton GBS8200, un 74ls74 et un 74ls125 suffisent ;)
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 12/09/2016 à 23h20
Je me rappel bien des T.V avec la porte qui ferme ...dessus, c'était inscrit (Pour les gamins) touche pas a ça p'tit con ... :lol



Citation :
Si tu est intéressé tu peux en installer un en sortie de ton GBS8200, un 74ls74 et un 74ls125 suffisent ;)


Je suis curieux et je vais faire l'essai :siffle



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
Samy83 Membre non connecté

Vagabond

Rang

Avatar

Inscrit le : 31/07/2013 à 22h29

Messages: 23

Le 12/09/2016 à 23h27
Bonsoir,

Ce n'est pas spécifiquement une question de borne d'arcade.
On peut considérer ça comme un défaut du tube cathodique provenant de son mode de fonctionnement (projection d'un faisceau d’électrons sur une grille, chaque "case" étant un pixel)
Mais ce défaut donnait à l'image cet aspect si particulier.

Un générateur de scanlines va juste permettre de retrouver une "qualité" d'image proche des vieux écrans cathodiques (CRT) sur un écran LCD moderne.

En effet, avant l'apparition des écrans LCD, toutes les machines affichaient l'image sur des tubes cathodiques (arcade, consoles, ordinateurs).
Lorsque l'on branche toutes ces "vieilles" machines sur un écran LCD, l'image semble trop nette, trop pixelisée, en particulier pour ceux qui ont connu ces machines à l'époque.
Cette pixellisation est le résultat des faibles résolutions des machines de l'époque et de la "perfection" d'affichage des écrans modernes.
Le générateur de scanlines va insérer une ligne noire, plus on moins importante suivant le réglage entre chaque ligne (voire colonne) de pixels, permettant de recréer artificiellement une image proche de l'écran cathodique.

ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5301

Le 13/09/2016 à 07h55
Cool fabf !

Les signaux qui entrent dans ta carte il viennent d'où ? Du port cartouche ?


banniere-ericb59e
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 13/09/2016 à 09h06
:hum
Ben oui ils viennent du port cartouche.
Ce n'est pas un adaptateur RGB->VGA, cette carte rajoute un VDP avec sortie VGA.
6502man Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 19/08/2013 à 18h14

Messages: 815

Le 15/09/2016 à 22h31
Super boulot :|

Félicitations :)

Est ce que le VDP interne est désactivé lorsque l'on utilise cette carte ?

Sur ta carte il y a aussi un connecteur scart, il est utilisable en simultané ?


Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 15/09/2016 à 22h36
Merci ^^

6502man :
Est ce que le VDP interne est désactivé lorsque l'on utilise cette carte ?


Non les 2 VDPs affiche sur leur écran.



6502man :
Sur ta carte il y a aussi un connecteur scart, il est utilisable en simultané ?


Non c'est pour d'autres tests.
6502man Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 19/08/2013 à 18h14

Messages: 815

Le 15/09/2016 à 22h39
Ah c'est intéressant si l'affichage des VDP peuvent ce faire en simultanées :siffle


Site web
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 15/09/2016 à 22h39
Fabf :
Non c'est pour d'autres tests.


Mon œil ... c'est pour meubler :lol :lol



Je plaisante bien sùr :siffle



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 15/09/2016 à 22h53
Moqueur :p
