L'atelier Sony HB 501 F Changement Courroie Magnéto Cassette
Salut a tous
Je poste quelques photos pour changer les 3 courroie du magnéto cassette
du MSX HB 501 F que je viens d'effectuer sur mon bijoux,
C'est assez Délicat surtout pour les courroies qui sont dessous,
Si ça peut aider

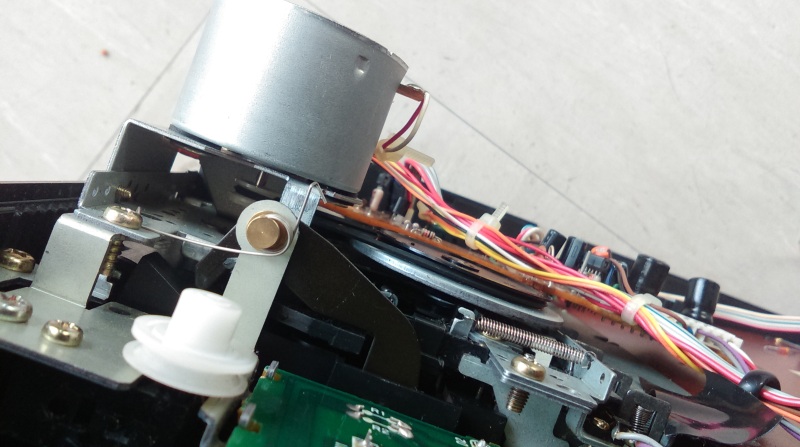

00

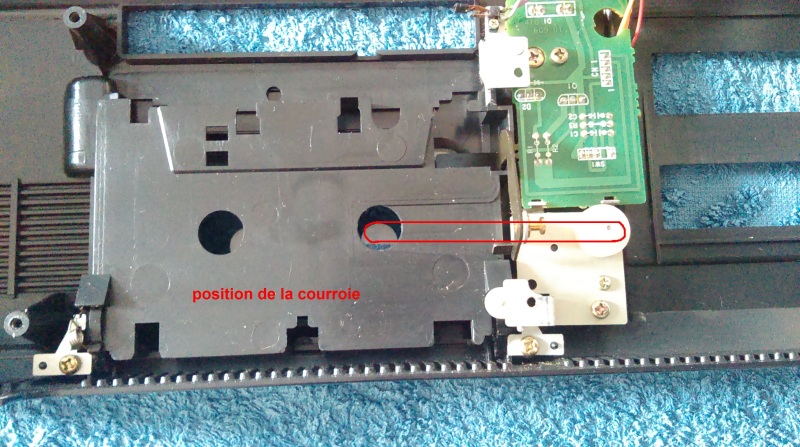

positionnement de la courroie 2
Facile a réaliser
D'abord Fixer un coté de la courroie sur la poulie blanche

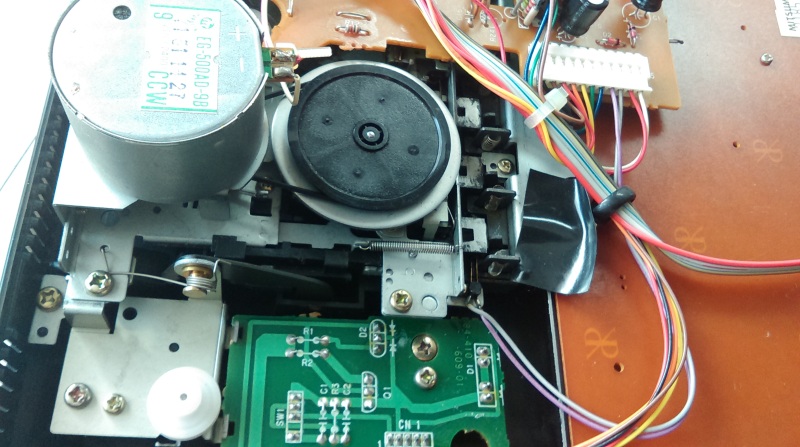

01
positionnement de la courroie 2
ensuite Fixer l'autre coté de la courroie sur la poulie noir
02

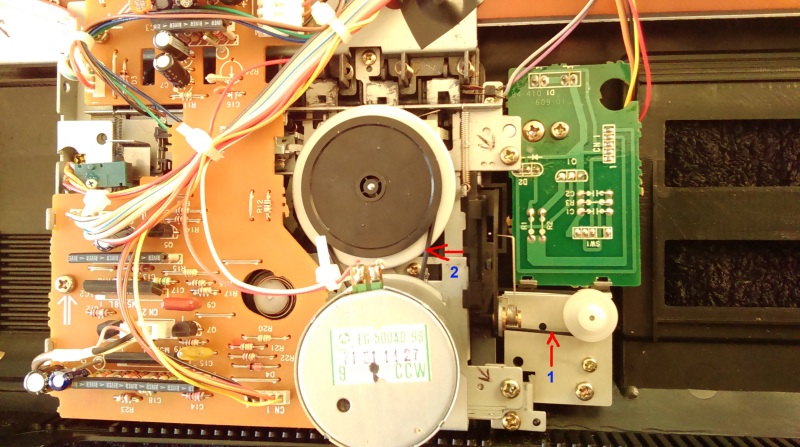

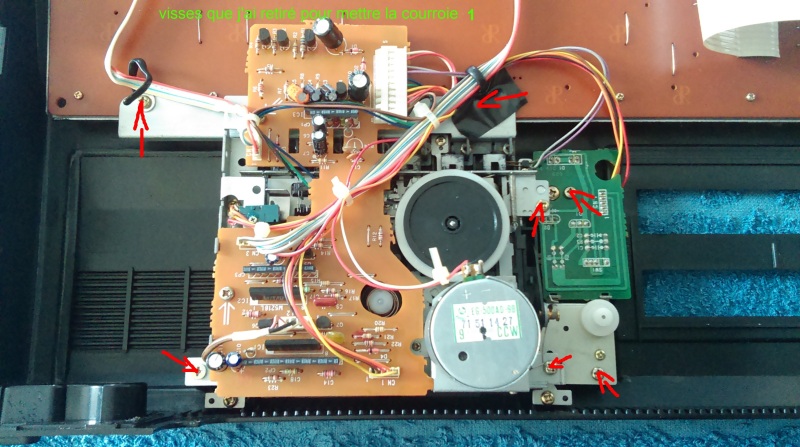

Retirer les 7 vis + les 2 pièces a droite de la photo (carte circuit imprimé verte & pièce grise avec poulie + ressort.)
en inclinant vert le haut pour l'enlever la pièce grise.
Ensuite lever légèrement le magnéto pour passé la courroie coté poulie magnéto (Photo 05)ensuite l'autre coté sur la poulie pièce grise (photo 03/04),rattacher le circuit imprimé a la pièce grise et repositionner le tous sur l'ordi et remonter les 7 vis.

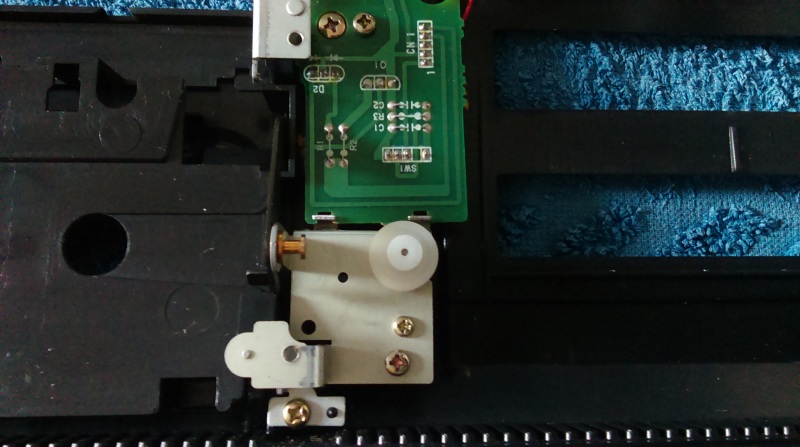

03
positionnement de la courroie 1
04
positionnement de la courroie 1 (en détail)

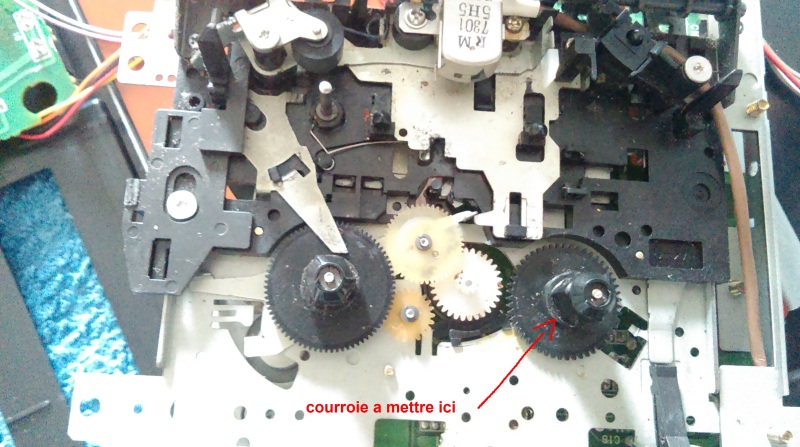

05
positionnement de la courroie 1 coté poulie du Magnéto
06

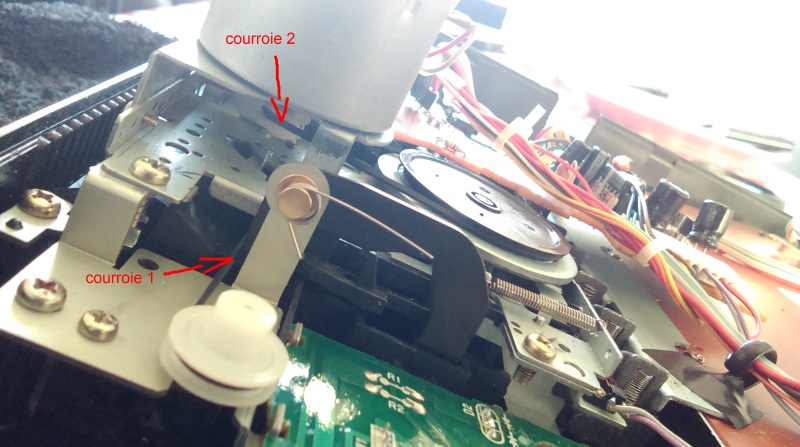

Positionnement courroie 1 & 2
07 - 08

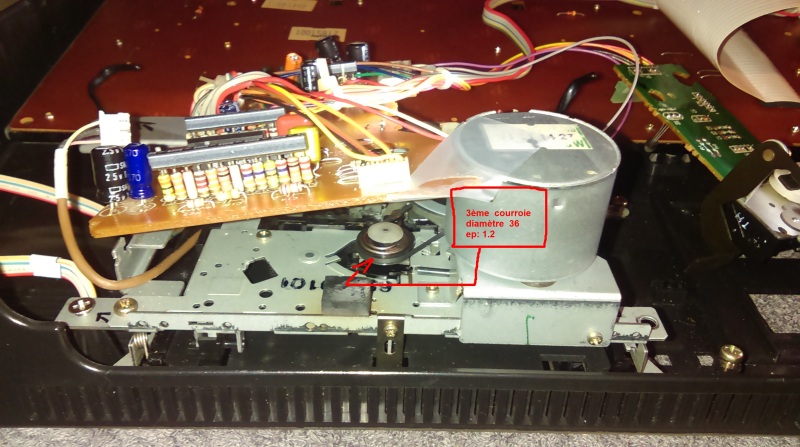

Positionnement courroie 3
09
Positionnement courroie 1 & 2
autre vue et remontage des vis
10

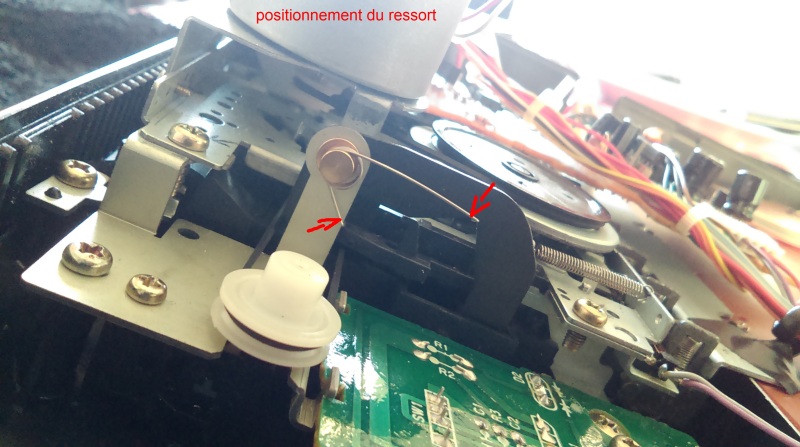

Repositionnement du ressort
le calcul des courroies que j'ai trouver :
la n° 1 est diamètre 47
la n° 2 est diamètre 46
et la 3 est diamètre 36
Mais moi j'ai acheter 2 courroie carrée 1.2mm diamètre 45
et une de 36 .
pas trouver sur ebay la 46 & 47.
Bien sur avec la formule de krys.
Voila. Edité par serge.69 Le 11/11/2014 à 19h27
Je poste quelques photos pour changer les 3 courroie du magnéto cassette
du MSX HB 501 F que je viens d'effectuer sur mon bijoux,
C'est assez Délicat surtout pour les courroies qui sont dessous,
Si ça peut aider
00
positionnement de la courroie 2
Facile a réaliser
D'abord Fixer un coté de la courroie sur la poulie blanche
01
positionnement de la courroie 2
ensuite Fixer l'autre coté de la courroie sur la poulie noir
02
Retirer les 7 vis + les 2 pièces a droite de la photo (carte circuit imprimé verte & pièce grise avec poulie + ressort.)
en inclinant vert le haut pour l'enlever la pièce grise.
Ensuite lever légèrement le magnéto pour passé la courroie coté poulie magnéto (Photo 05)ensuite l'autre coté sur la poulie pièce grise (photo 03/04),rattacher le circuit imprimé a la pièce grise et repositionner le tous sur l'ordi et remonter les 7 vis.
03
positionnement de la courroie 1
04
positionnement de la courroie 1 (en détail)
05
positionnement de la courroie 1 coté poulie du Magnéto
06
Positionnement courroie 1 & 2
07 - 08
Positionnement courroie 3
09
Positionnement courroie 1 & 2
autre vue et remontage des vis
10
Repositionnement du ressort
le calcul des courroies que j'ai trouver :
la n° 1 est diamètre 47
la n° 2 est diamètre 46
et la 3 est diamètre 36
Mais moi j'ai acheter 2 courroie carrée 1.2mm diamètre 45
et une de 36 .
pas trouver sur ebay la 46 & 47.
Bien sur avec la formule de krys.
Voila. Edité par serge.69 Le 11/11/2014 à 19h27
En faite la procédure que j'ai effectuer :
J'ai d’abord changer en premier la courroie 2 photo 06 qui n'est pas difficile a changer,
et pour l'autre j'ai retirer les vis de la photo 02
enlever la pièce verte et grise + le ressort
lever un peu le magnéto pour passer la courroie et la fixer a la poulie du magnéto et l'autre extrémité a la poulie de la pièce grise
ensuite j'ai remonter a l'inverse .
pour les autres photo c'est pour montrer comment c'est foutu la dessous.
J'ai d’abord changer en premier la courroie 2 photo 06 qui n'est pas difficile a changer,
et pour l'autre j'ai retirer les vis de la photo 02
enlever la pièce verte et grise + le ressort
lever un peu le magnéto pour passer la courroie et la fixer a la poulie du magnéto et l'autre extrémité a la poulie de la pièce grise
ensuite j'ai remonter a l'inverse .
pour les autres photo c'est pour montrer comment c'est foutu la dessous.
moi quand j'ai fait le mien je n'ai changé que la première courroie.
J'ai pas eu courage de faire l'autre. et je me suis dit que c'etait beaucoup d'embêtement juste pour faire tourner le compteur
J'ai pas eu courage de faire l'autre. et je me suis dit que c'etait beaucoup d'embêtement juste pour faire tourner le compteur
Franck :
Ce qu'il faudrait c'est légender les images pour expliquer pas à pas
Voir même en faire un article dans le wiki
Et aussi préciser la taille des courroies.
En attendant je l'intègre dans les tiroirs de l'atelier.
Beau boulot serge.69
Edité par
Fabf
Le 24/10/2014 à 20h25
Cherche bien tu en trouveras peut être un 4ème
En tout cas bravo, c'est rondement mené
En tout cas bravo, c'est rondement mené
Hier j'ai reçu des courroies. 1 de 36 et 2 de 46.
Pour ceux qui veulent changer toutes les courroies, le plus simple est de commencer par la 1 (celle du compteur) puis la 3 et pour finir la 2.
Sur mon 501 j'ai une vis en plus que celles indiquées par serge.69 :

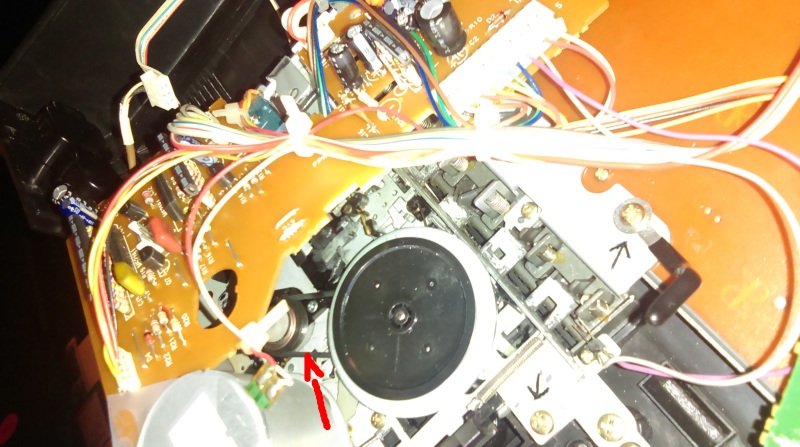

Bon par contre après avoir tout remonté ça ne tournait pas...Peut-être que le moteur est mort sur celui-ci. Je n'ai pas pensé à le tester avant de changer les courroies.
Merci serge !
Pour ceux qui veulent changer toutes les courroies, le plus simple est de commencer par la 1 (celle du compteur) puis la 3 et pour finir la 2.
Sur mon 501 j'ai une vis en plus que celles indiquées par serge.69 :
Bon par contre après avoir tout remonté ça ne tournait pas...Peut-être que le moteur est mort sur celui-ci. Je n'ai pas pensé à le tester avant de changer les courroies.
Merci serge !
MSX 1 :Canon V-20, Philips VG 8020, Sanyo MPC-100 (UK), Sanyo PHC-28L, Sanyo PHC-28S, SCHNEIDER MC 810, SONY HB-501F, Sony HB-75F, Sony HB-75P, Toshiba HX-10 (UK), Yamaha YIS 503F avec synthé YK01, Yamaha CX5M avec synthé YK10, Yamaha CX5MII avec synthé YK20, Yashica YC-64, Yeno DPC 64, Yeno MX64.
MSX 2 : Philips NMS 8250, Sony HB-F1XD, Sony HB-F9S (en panne), Sony HB-F700F (switchable en 2+), Sony HB-G900F (avec Videotizer HBI-G900), Zemmix Neo Lite.
Bon en fait tout va bien. J'ai redémonté le MSX hier. En fait une ancienne courroie cachée sous la poulie noire bloquait l'entrainement. Du coup tout fonctionne à nouveau !!
C'est quand même pratique le lecteur cassette incorporé.
