L'atelier Sony HB 501 F Changement Courroie Magnéto Cassette
Reprise du message précédent
Le lecteur de cassette est muni de trois courroies pour son fonctionnement
Courroie N 3 : sert a enrouler la bande quand on lis la cassette (play) sert aussi a l avance rapide & retour rapide, indispensable pour la bonne marche du lecteur agi sur les cabestans B & C.
Courroie N 2 : Sert a la lecture de la bande par le cabestan (A) qui tourne a vitesse régulière est fait défiler la bande devant la tète de lecture (X) qui est activer avec par inter poussoir, indispensable pour la bonne marche du lecteur.
Courroie N1 : sert a fonctionner un compteur pour se repérer, raccorder au cabestan (C) , Pas indispensable a la bonne marche du lecteur.
L’engrenage (Z) sert à enrouler la bande pendant la lecture ainsi que lors des avances et retours rapide.
bpmsx
Génial, merci beaucoup !
Avec ce schéma et ces explications je devrais pouvoir m'y retrouver.
La courroie 2 était en place et fonctionnait parfaitement, je n'y ai pas touché.
La courroie 1 était cassée et fondue, je l'ai remplacée.
La courroie 3... je n'y ai pas touché, je n'ai même pas regardé dans quel état elle était. Il fallait démonter encore un bloc, je trouvais que j'en avais déjà trop démonté, et surtout je croyais que c'était la courroie "facultative"...
Je suppose donc que la courroie 3 est également morte (ou en mauvais état). Je vais m'atteler à la remplacer demain soir.
Encore merci à tous ceux qui m'ont donné des avis et conseils !
(Je me suis acheté un lot de K7, je pense qu'il contient pas mal de bouses mais certains jeux m'intriguent, notamment Finders Keepers et Knight Tyme... j'ai hâte de les tester !)
Avec ce schéma et ces explications je devrais pouvoir m'y retrouver.
La courroie 2 était en place et fonctionnait parfaitement, je n'y ai pas touché.
La courroie 1 était cassée et fondue, je l'ai remplacée.
La courroie 3... je n'y ai pas touché, je n'ai même pas regardé dans quel état elle était. Il fallait démonter encore un bloc, je trouvais que j'en avais déjà trop démonté, et surtout je croyais que c'était la courroie "facultative"...
Je suppose donc que la courroie 3 est également morte (ou en mauvais état). Je vais m'atteler à la remplacer demain soir.
Encore merci à tous ceux qui m'ont donné des avis et conseils !
(Je me suis acheté un lot de K7, je pense qu'il contient pas mal de bouses mais certains jeux m'intriguent, notamment Finders Keepers et Knight Tyme... j'ai hâte de les tester !)
Bon...
J'ai tout repris de zéro. Tout démonté, constaté qu'effectivement, la courroie 3 était également cassée et fondue, donc je l'ai remplacée. J'ai remis toutes les courroies à leurs places, j'ai tout remonté, et au test... il ne se passe plus rien. PLAY ne fonctionne pas, FWD et REW ne fonctionnent pas, c'est encore pîre qu'avant, plus RIEN ne fonctionne
Je ne sais pas trop quelle connerie j'ai faite mais... je vais tout re-démonter et re-vérifier une 3ème fois
Edité par
dandyboh
Le 12/08/2017 à 12h24
J'ai tout repris de zéro. Tout démonté, constaté qu'effectivement, la courroie 3 était également cassée et fondue, donc je l'ai remplacée. J'ai remis toutes les courroies à leurs places, j'ai tout remonté, et au test... il ne se passe plus rien. PLAY ne fonctionne pas, FWD et REW ne fonctionnent pas, c'est encore pîre qu'avant, plus RIEN ne fonctionne
Je ne sais pas trop quelle connerie j'ai faite mais... je vais tout re-démonter et re-vérifier une 3ème fois
Edité par
dandyboh
Le 12/08/2017 à 12h24
quand vous dite que plus rien ne fonctionne il faut préciser
le 501 s'allume ?
il rend la main sur basic ? (écran bleu et curseur)
c'est juste le cassette qui ne fonctionne plus?
avez vous vérifier votre travail avant la mise en fonction?
avez vous contrôler que vous n'avez pas de connecteur déficher
un fil cassé, cela arrive au niveau de la soudure
si vous faite fonctionner le lecteur a la main en faisant tourner la poulie noire manuellement en lecture tourne t'il normalement ainsi qu'en avance et retour ?
le 501 s'allume ?
il rend la main sur basic ? (écran bleu et curseur)
c'est juste le cassette qui ne fonctionne plus?
avez vous vérifier votre travail avant la mise en fonction?
avez vous contrôler que vous n'avez pas de connecteur déficher
un fil cassé, cela arrive au niveau de la soudure
si vous faite fonctionner le lecteur a la main en faisant tourner la poulie noire manuellement en lecture tourne t'il normalement ainsi qu'en avance et retour ?
bpmsx
Bonjour,
Je viens d'effectuer un remplacement des 3 courroies sur la base des informations de ce sujet et d'une vidéo Youtube : https://www.youtube.com/watch?v=MgokDkXEp5w&t=278s
J'ai eu le même problème que dandyboh lors du remontage car la lecture ou l'avance et le recul ne fonctionnaient pas. En fait cela vient de la position du ressort que l'on voit sur la photo 01 (mal mis) et la bonne position en photo 06 qui permet de monter le loquet au plus haut . En effet, si celui-ci est mal placé alors le mécanisme est trop bas et la lecture ne peut pas être enclenchée à cause du loquet.
Le plus difficile a été d'enlever la rondelle qui bloque la "grande roue" (vidéo à 4:38). Sinon il m'a fallu 4 heures (dont 40 minutes pour cette foutue rondelle !), en suivant les différents tutos et surtout le nettoyage de tous les éléments, suite à la dégradation des courroies très collantes !
Pour information, j'ai trouvé le kit de remplacement sur le site d'enchère le plus connu et d'un vendeur allemand. Mais au final, le résultat est là et je peux relire mes cassettes réalisées il y 35 ans (ça marche !!!).
Voilà ma pierre à l'édifice et merci à vous pour toutes les informations utiles que j'ai pu acquérir ici ... Edité par soft-bug Le 17/11/2020 à 15h29
Je viens d'effectuer un remplacement des 3 courroies sur la base des informations de ce sujet et d'une vidéo Youtube : https://www.youtube.com/watch?v=MgokDkXEp5w&t=278s

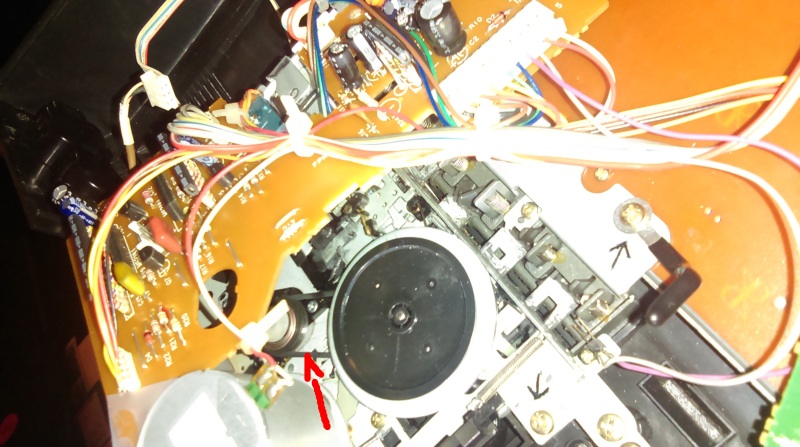

J'ai eu le même problème que dandyboh lors du remontage car la lecture ou l'avance et le recul ne fonctionnaient pas. En fait cela vient de la position du ressort que l'on voit sur la photo 01 (mal mis) et la bonne position en photo 06 qui permet de monter le loquet au plus haut . En effet, si celui-ci est mal placé alors le mécanisme est trop bas et la lecture ne peut pas être enclenchée à cause du loquet.
Le plus difficile a été d'enlever la rondelle qui bloque la "grande roue" (vidéo à 4:38). Sinon il m'a fallu 4 heures (dont 40 minutes pour cette foutue rondelle !), en suivant les différents tutos et surtout le nettoyage de tous les éléments, suite à la dégradation des courroies très collantes !
Pour information, j'ai trouvé le kit de remplacement sur le site d'enchère le plus connu et d'un vendeur allemand. Mais au final, le résultat est là et je peux relire mes cassettes réalisées il y 35 ans (ça marche !!!).
Voilà ma pierre à l'édifice et merci à vous pour toutes les informations utiles que j'ai pu acquérir ici ... Edité par soft-bug Le 17/11/2020 à 15h29
Voilà, j'ai retrouvé le lien pour acheter le kit de courroies !
https://www.ebay.fr/itm/Riemen-Set-f%C3%BCr-SONY-MSX-501F-Kassettendeck-Cassette-Tape-Deck-Courroie-Belt-Kit/283506014179?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m1438.l2649
https://www.ebay.fr/itm/Riemen-Set-f%C3%BCr-SONY-MSX-501F-Kassettendeck-Cassette-Tape-Deck-Courroie-Belt-Kit/283506014179?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m1438.l2649
Salut a tous ;-)
Je consultais ce message, mais j'ai constaté que les images originales ne sont plus disponibles.
J'ai donc utilisé le site "Wayback Machine" et je republie le message original avec les images d'origine.
J'espère que ce message sera utile à d'autres utilisateurs, et un grand merci à l'auteur du sujet pour avoir détaillé toute la procédure et pour les photos. ;-)
P.-S. Un administrateur pourrait-il modifier le message original et y ajouter les photos ? Ainsi, tous les visiteurs du forum pourront les voir directement.
Merci et à bientôt ! ;-)
------------------------------------------------------------------------------
------------------------------------------------------------------------------
Salut a tous
Je poste quelques photos pour changer les 3 courroie du magnéto cassette
du MSX HB 501 F que je viens d'effectuer sur mon bijoux,
C'est assez Délicat surtout pour les courroies qui sont dessous,
Si ça peut aider
00
positionnement de la courroie 2
Facile a réaliser
D'abord Fixer un coté de la courroie sur la poulie blanche
01
positionnement de la courroie 2
ensuite Fixer l'autre coté de la courroie sur la poulie noir
02
Retirer les 7 vis + les 2 pièces a droite de la photo (carte circuit imprimé verte & pièce grise avec poulie + ressort.)
en inclinant vert le haut pour l'enlever la pièce grise.
Ensuite lever légèrement le magnéto pour passé la courroie coté poulie magnéto (Photo 05)ensuite l'autre coté sur la poulie pièce grise (photo 03/04),rattacher le circuit imprimé a la pièce grise et repositionner le tous sur l'ordi et remonter les 7 vis.
03
positionnement de la courroie 1
04
positionnement de la courroie 1 (en détail)
05
positionnement de la courroie 1 coté poulie du Magnéto
06
Positionnement courroie 1 & 2
07 - 08
Positionnement courroie 3
09
Positionnement courroie 1 & 2
autre vue et remontage des vis
10
Repositionnement du ressort
le calcul des courroies que j'ai trouver :
la n° 1 est diamètre 47
la n° 2 est diamètre 46
et la 3 est diamètre 36
Mais moi j'ai acheter 2 courroie carrée 1.2mm diamètre 45
et une de 36 .
pas trouver sur ebay la 46 & 47.
Bien sur avec la formule de krys.
Voila. Edité par manolito74 Le 18/07/2026 à 06h45
Je consultais ce message, mais j'ai constaté que les images originales ne sont plus disponibles.
J'ai donc utilisé le site "Wayback Machine" et je republie le message original avec les images d'origine.
J'espère que ce message sera utile à d'autres utilisateurs, et un grand merci à l'auteur du sujet pour avoir détaillé toute la procédure et pour les photos. ;-)
P.-S. Un administrateur pourrait-il modifier le message original et y ajouter les photos ? Ainsi, tous les visiteurs du forum pourront les voir directement.
Merci et à bientôt ! ;-)
------------------------------------------------------------------------------
------------------------------------------------------------------------------
Salut a tous
Je poste quelques photos pour changer les 3 courroie du magnéto cassette
du MSX HB 501 F que je viens d'effectuer sur mon bijoux,
C'est assez Délicat surtout pour les courroies qui sont dessous,
Si ça peut aider
00
positionnement de la courroie 2
Facile a réaliser
D'abord Fixer un coté de la courroie sur la poulie blanche
01
positionnement de la courroie 2
ensuite Fixer l'autre coté de la courroie sur la poulie noir
02
Retirer les 7 vis + les 2 pièces a droite de la photo (carte circuit imprimé verte & pièce grise avec poulie + ressort.)
en inclinant vert le haut pour l'enlever la pièce grise.
Ensuite lever légèrement le magnéto pour passé la courroie coté poulie magnéto (Photo 05)ensuite l'autre coté sur la poulie pièce grise (photo 03/04),rattacher le circuit imprimé a la pièce grise et repositionner le tous sur l'ordi et remonter les 7 vis.
03
positionnement de la courroie 1
04
positionnement de la courroie 1 (en détail)
05
positionnement de la courroie 1 coté poulie du Magnéto
06
Positionnement courroie 1 & 2
07 - 08
Positionnement courroie 3
09
Positionnement courroie 1 & 2
autre vue et remontage des vis
10
Repositionnement du ressort
le calcul des courroies que j'ai trouver :
la n° 1 est diamètre 47
la n° 2 est diamètre 46
et la 3 est diamètre 36
Mais moi j'ai acheter 2 courroie carrée 1.2mm diamètre 45
et une de 36 .
pas trouver sur ebay la 46 & 47.
Bien sur avec la formule de krys.
Voila. Edité par manolito74 Le 18/07/2026 à 06h45
