Le 23/04/2014 à 16h38

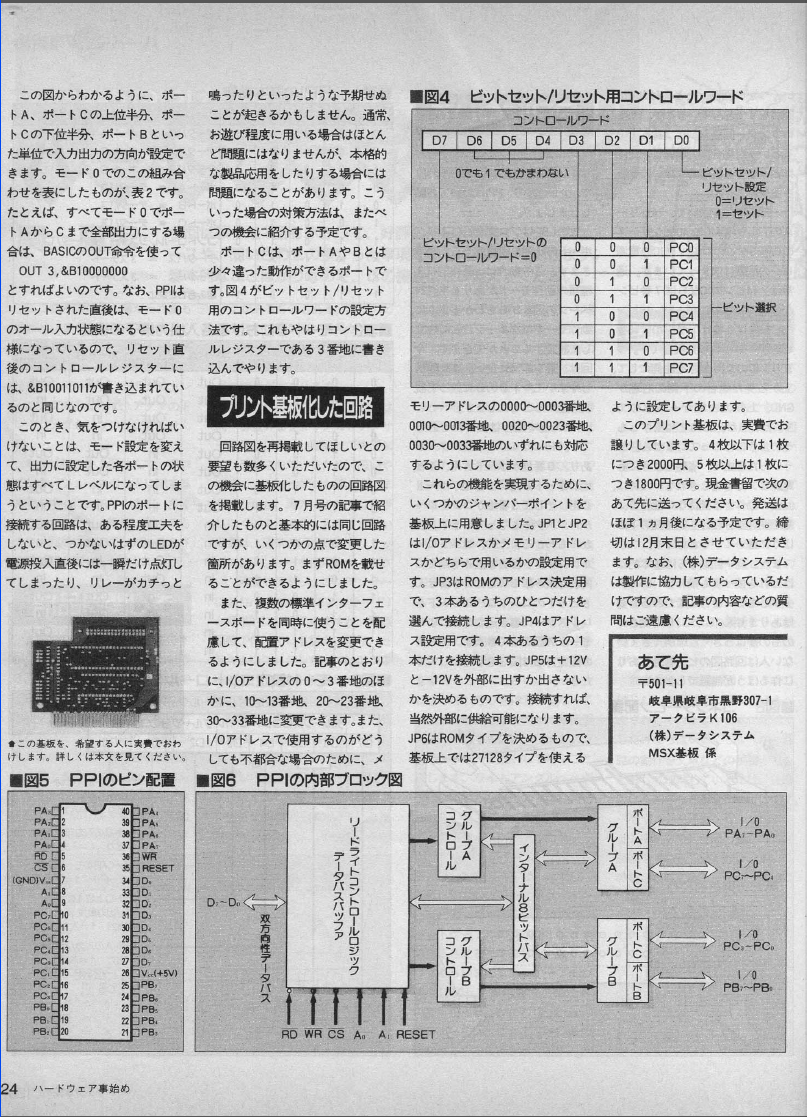

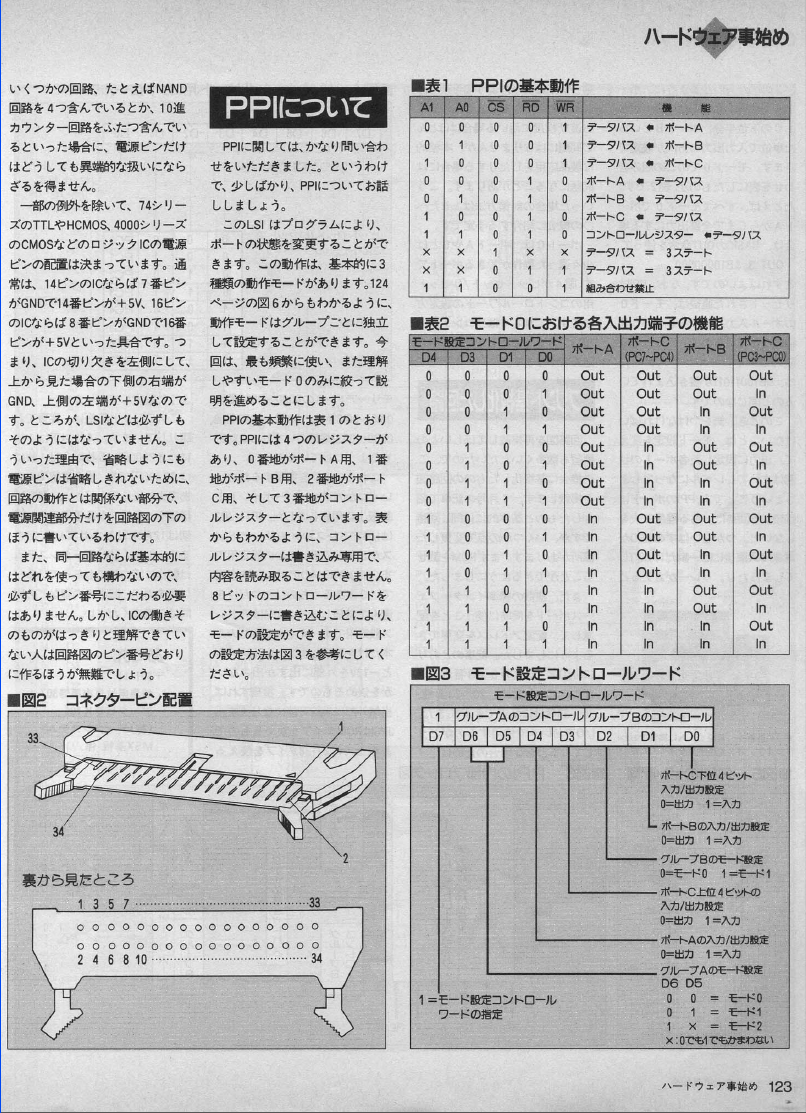

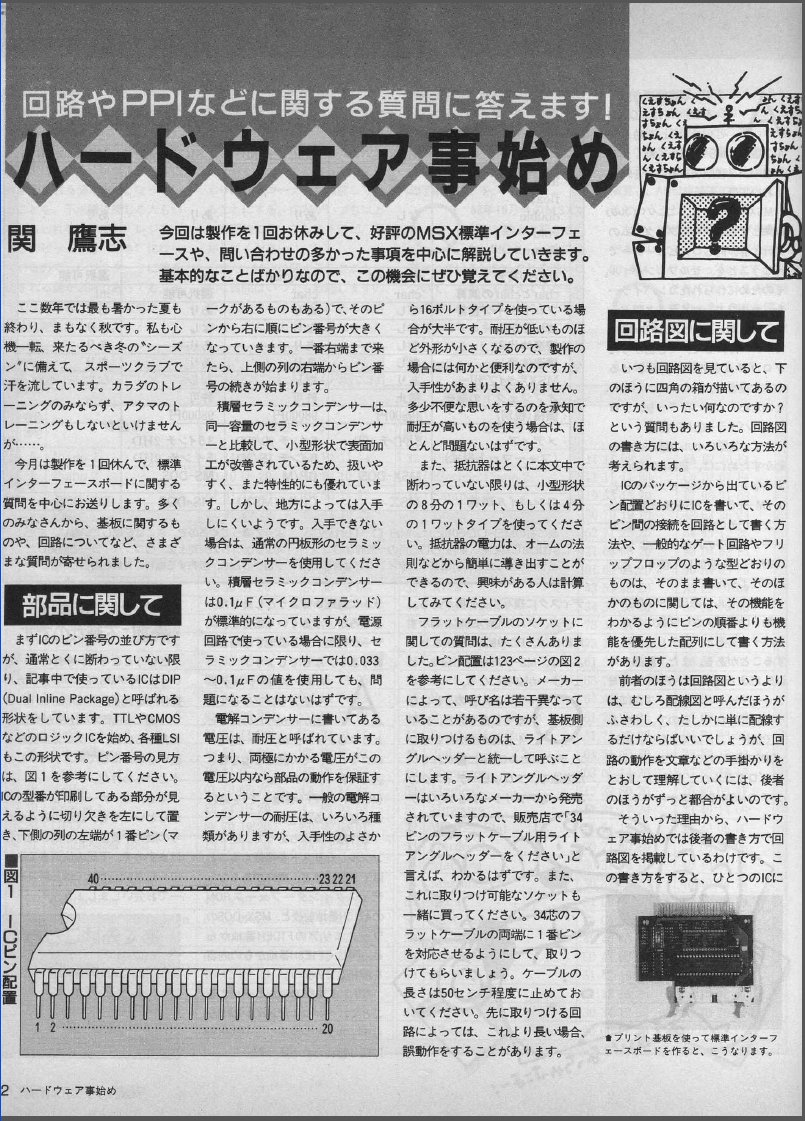

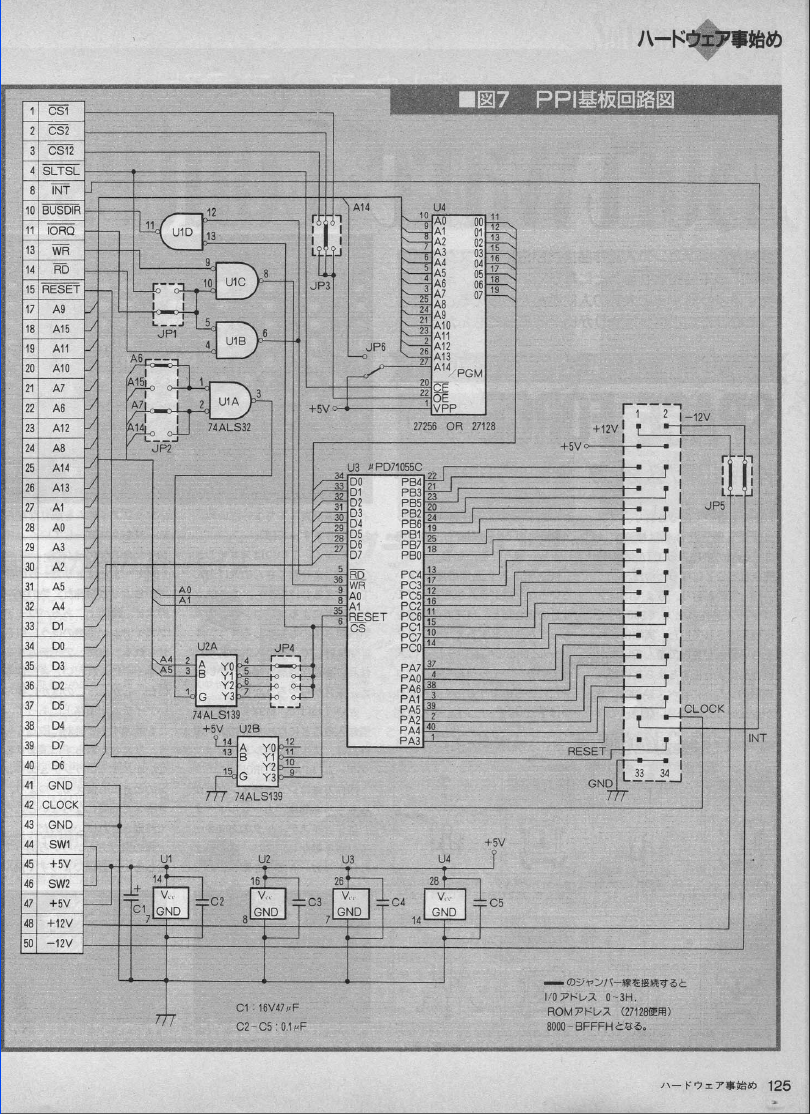

voila je vais commencer l'article par le plus facile : la copie des 4 pages du MSX Magazine
pour ceux qui vont dire ouais c'est en japonais , je le sais mais j'ai réalisé la cartouche a l'aide du schéma et des quelques infos lisibles sans connaitre la alngue du soleil levant
le montage permet d'avoir 24 entrés sorties programmables a l'aide du circuit PPI 8255 bien connu dans nos machines



:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 23/04/2014 à 16h39


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 23/04/2014 à 16h39


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 23/04/2014 à 16h40


:noel
Site web
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 23/04/2014 à 17h32
Bonjour,

C'est vrai que c'était comme même pas mal a cette époque d'avoir une interface comme celle là. Surtout avec le peu de composants qu'il y a.

Je me rappel en avoir fait une, connecter au PC, il y a une quinzaine d'années, le circuit : une usine a gaz :'( Edité par metalgear2 Le 23/04/2014 à 17h34



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 23/04/2014 à 17h36
l'interface permet aussi d'embarquer une ROM 16K en 4000H ou 8000H ou ROM 32K en 4000H
c'est paramétrable par des cavaliers
on peu aussi changer l'adresse du PPI pour éviter les conflits avec d'autres cartouches
0H a 3H , 10H a 13H ou 20H a 23H


:noel
Site web
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 23/04/2014 à 17h39
Je connaissait pas cette version. J'avais bien lu la version sans la ROM dans MSX magazine, mais celle là, j'ai du passer a côté :'(



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 23/04/2014 à 17h42
grace a la rom incorporée on peux piloter le PPI en langage machine sans utiliser un autre port cartouche
mais le basic suffit pour une utilisation ludique ou a fin éducative


:noel
Site web
z80 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 17/05/2013 à 22h52

Messages: 786

Le 23/04/2014 à 18h17
Jipe :
l'interface permet aussi d'embarquer une ROM 16K en 4000H ou 8000H ou ROM 32K en 4000H

c'est paramétrable par des cavaliers

on peu aussi changer l'adresse du PPI pour éviter les conflits avec d'autres cartouches

0H a 3H , 10H a 13H ou 20H a 23H




Et c'est même accessible par les adresses entre 0000het 3FFFhcomme si c'était des registres d'une SCC. C'est configurable via les juppers JP1 (type d'acces I/O ou mémoire) et JP2 (adresse de base)


TurboR GT, V9990, Grafx9000, etc dans la cave, j'ai retrouvé mon CANON V20! ( en kit) :top du coup dans la cave. La cave où je m'aménage un coin électronique et MSX. :top

ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5301

Le 23/04/2014 à 18h56
s'cusez... mais moi j'ai toujours pas compris ce que c'est et à quoi ça sert ? :siffle


banniere-ericb59e
Site web
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 23/04/2014 à 18h58
En gros, tu commande des lampes 220V avec ton MSX.

Bien sur, il faut une carte de puissance



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 23/04/2014 à 18h58
Pour continuer l'état des lieux, on peut utiliser l'adresse 8000H avec un programme en basic dans l'eprom ;)
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 23/04/2014 à 19h03
tu peux aussi commander des relais et piloter un tas de trucs suivant ton imagination

la cafetiére , les volets , la clim etc

ou bien un robot fabrication maison

le plus simple pour le fun c'est de piloter des leds et de leur faire faire tout un tas de combinaison lumineuse

dans un article suivant on peut interfacer une puce qui transforme la carte en voltmétre ou thermométre


:noel
Site web
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 23/04/2014 à 19h06
Jipe :
dans un article suivant on peut interfacer une puce qui transforme la carte en voltmétre ou thermométre




Je me vois arriver chez un pote avec mon 8255 pour depanner un truc, il me dit : C'est quoi dans ton sac ?



Je lui répond : C'est mon voltmétre .... :lol Edité par metalgear2 Le 23/04/2014 à 19h07



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 23/04/2014 à 19h21
bien sur la carte voltmétre c'est plus pour apprendre comment que ça marche que pour une vraie utilité quotidienne

en plus la puce utilisée a eu son heure de gloire dans sa version afficheur numérique c'est un ICL7107

celle employé par le montage est un ICL7109 qui renvoi la valeur en numérique au bus


:noel
Site web
