Le 09/02/2014 à 17h26
Bonjour a tous

Voici un tuto sur le schema de Jipe (Philips MAPPER with simm memory 256k to 4Mo) sur le schema suivant

Ext_SIMM_RAM NMS.pdf

donc le premier cobaye fut mon NMS8280 avec 4Mo Ok sans aucun soucis
pour mon second NMS 8250 qui lui avais déjà été UPGRADER a 256ko il fallait le DOWNGRADER a 128ko d'origine !!!

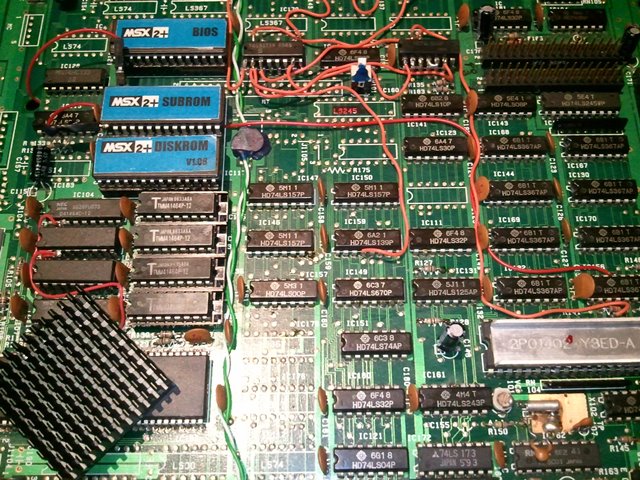

1er Phase desouder les 4 blocs de RAM et autres CI supplementaire !!

nettoyer , resouder des supports et test avec des rams neuves .... et la l'ecran noir :| :| :|
après une nuit de réflexion , j'ai pensé qu'il manquait quelques chose ?? mais quoi !! :heink :heink après avoir consulter le service manual j'avais un petit doute sur 2 résistances
R127 et R128 de 100ohms chacune , celle ci était absente sur ma carte mais présente sur le SERVICE MANUAL donc recherche de 2 résistances soudures et teste !!!

:) :) :) Ouais ca marche

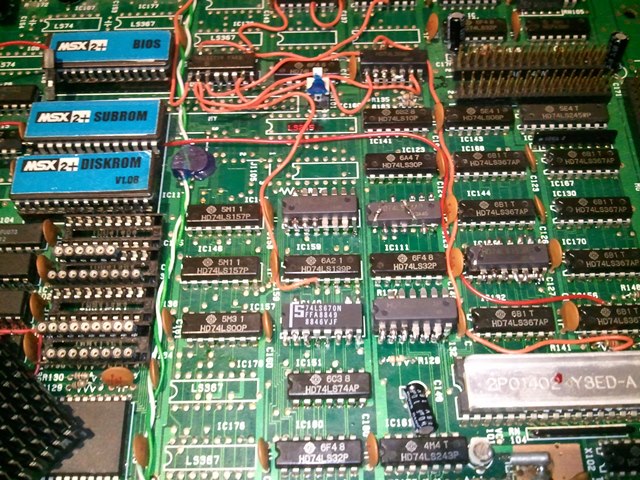

donc démarrage de l'UPGRADE , préparation des CI et positionnement

Preparation des borniers sur supports tulippes

Positionnement de la barette simm et cablages

Astuce sur le NMS8250 deplacer la diode , le condo et le connecteur reset a l'envers de la carte mere vous pourrez installer la barette sans aucun soucis :D :D
PS : la baterie a été remplacer par une 2032 rechargeable et mis sur support ca marche impec !! :D :D :D

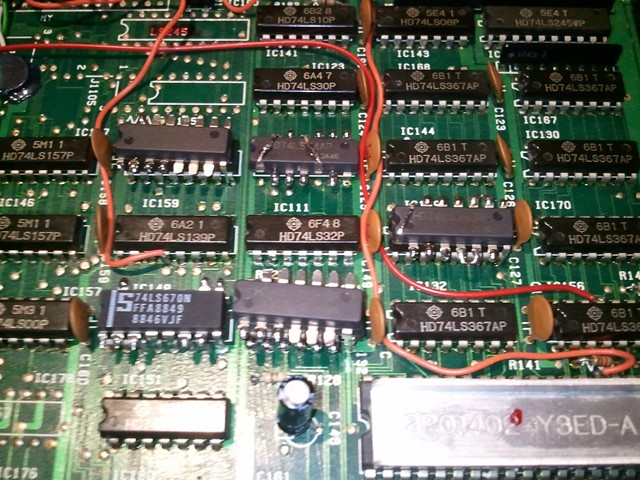

Cablage des CIRCUITS MAPPER (50%)

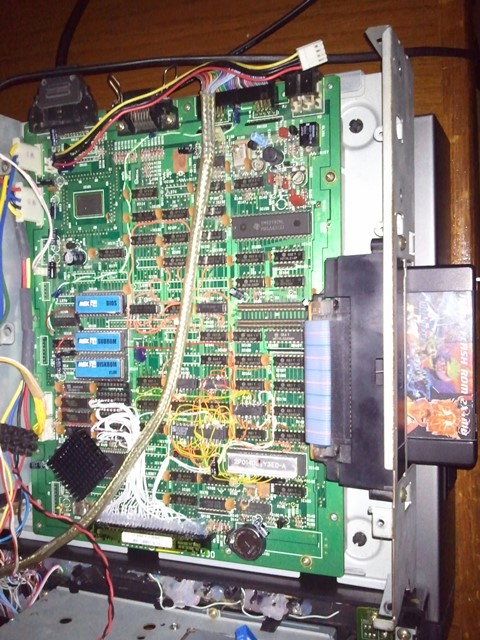

Fin du cablage et essai

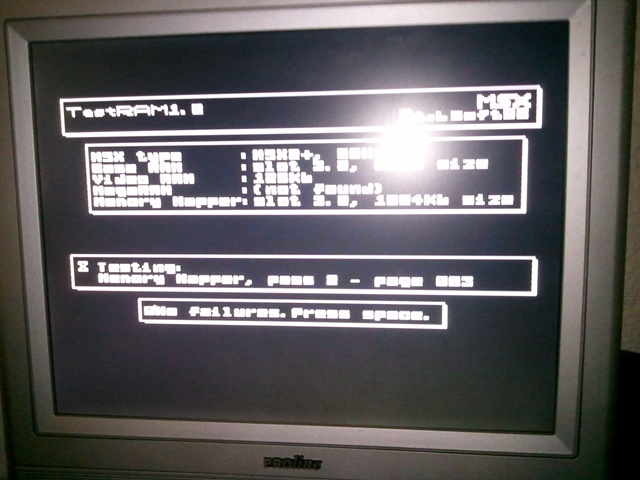

TEST avec TESTRAM

GROS PLAN SUR SIMM FINAL


ET VOILA !! 2 NMS avec circuit RAM sur SIMM 30pins realisé avec succes :top :top :top

Merci au schema de JIPE (qui sont fiable) :tchin :tchin :top :top


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 09/02/2014 à 17h47
Rondement mené :top
Kris Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 08/07/2013 à 23h09

Messages: 366

Le 09/02/2014 à 18h08
ça en fait du spaghetti :)


Kris - Old CPU addict

Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1378

Le 09/02/2014 à 19h58
i love Spaghetti :love :love :love :love

de toutes façon un MSX sans speghetti c'est pas un MSX !!! :fou :fou :fou

ben y as :
la modif MSX2+ V9958 + ROMs (Cable Rouge)
le Reg F4 cable orange
Ext RAM SIMM gris + jaune , orange
Apres y as le report des port manette + le reset dans le cable blindé (floppy) qui lui répercute en facade les ports manettes !! :D :D :D


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 05/05/2014 à 14h16
Bien joué.

J'avais cru (à tort) que le support SIMM était soudé juste en dessous.

En fait, il est placé la ou il est juste pour des raisons pratique :top

Il y a pas mal de temps, j'avais travaillé sur un dessin sur les instructions de Jipe. le sujet est par la => http://www.msxvillage.fr/forum/topic.php?id=737

Finalement, je n'ai jamais eu l'occasion de mettre en pratique puisque je suis passé au 4Mo interne.

Peux tu me donner ton avis sur le dessin (le valider) et éventuellement le corriger si nécessaire :D

Le montage pour 1Mo.


Le montage 2Mo:
Edité par igal Le 05/05/2014 à 14h19


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1378

Le 05/05/2014 à 17h59
salut

Regarde au debut le fichier ZIP est extrait du schéma de JIPE

l'avantage du schema de JIPE tu change de barette sans modifier ton circuit !!! tu est libre par contre fait attention au SIMM 256ko elle mon claqué le 74LS670 et le 74LS74
tu peut mettre soit une 1Mo soit une 4Mo jusqu'à present en 1 et 4 Mo pas trop de rejet de barette

JIPE en notre dieu a tous !!!!! (PS je prie pour mon ame on sait jamais ca peut servir !!! :lol :lol :lol )

"NMS8250/55/80 memory mapper with a SIMM
Jean-Pierre Dubois a.k.a. Jipe
Converted to PDf by HansO, 2001"


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 05/05/2014 à 21h18
Ben justement.

Pour les barrettes 256ko, j'ai fais le dessin tel que je l'ai compris, mais j'espérais profiter de ton expérience pour valider cette particularité :s


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1378

Le 06/05/2014 à 17h40
salut

ma derniere experience avec une simm 256ko m'as griller des CI donc pas trop envie de recommencer et puis pour faire 256ko c'est mieux de faire une extension via des 41464 que de ce faire ch...
avec des barettes de 256ko ou tu pourra tomber bien ou pas !! le risque n'en vaut pas la chandelle pour une ext 256ko interne sur un 8250/8280 va sur le site de METALGEAR 2 y as un tuto
j'avais le meme avant ma modif fait y as 30 ans par peut etre l'un d'entre vous !!! ou sinon fait la cartouche EXTERNE de 512ko GOUGET je m'en sert sur un 8250 128/128ko


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1378

Le 06/05/2014 à 17h50
en regardant ton schema tu arrete les adresses à A9 , sur le schema de Jipe que j'ai utilisé j'ai A10 en plus donc ton schema n'est pas evolutif juste en remplacant une barette

je vois pas trop l'utiliter de fait ou de mettre un connecteur SIMM si on ne peut pas choisir ce que l'on veux mettre ???

pour les barettes de 2 Mo ??? je n'en connait pas en SIMM 30 en 72 ouais la CHIP RAM de l'AMIGA mais pas sure qu'elle ai un brochage standart sinon 2 barettes de 1Mo !! pour le meme prix tu aura 4Mo en cherchant un peut :lol :lol :lol


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 06/05/2014 à 19h42
Ok merci :)
