Le 15/02/2013 à 12h38
article original provenant d'elektor

si on a plus de 27C512 on peux prendre 2X27C256

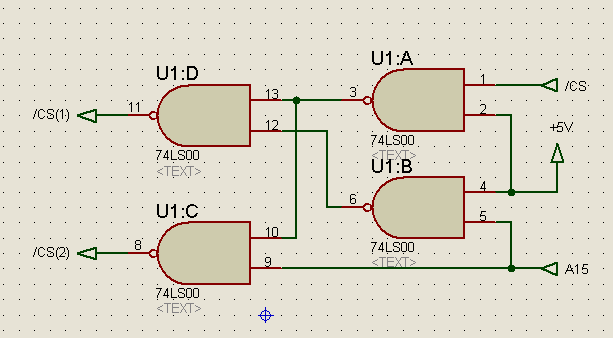

il suffit de les souder l'une sur l'autre en laissant les pattes /CE en l'air et l'emplacement de A15 et de cabler le montage suivant

A15 et /CE viennent du support

/CS(1) et /CS(2) sont les /CE des 2 eproms



:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 15/02/2013 à 12h53
C'est super, justement je cherchais une solution intermediaire ;)

Pour rappel: de gauche a droite: 27128,27256,27512


On remarque que la 128 est similaire a la 256 a part le signal A14 (broche 27) qu'il faut recupérer sur une 256 ou 512 !!! Edité par MSXlegend Le 15/02/2013 à 13h18


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 15/02/2013 à 14h12
Je vais m'amuser a faire ce "couplage" juste pour le fun. Je me demande juste si le msx ferme avec cette hauteur de 3 puces :D

Jipé, j'ai envi de rajouter un condo de protection 100nf juste au cas ou :hum


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 15/02/2013 à 14h26
le condo n'est pas en protection il est juste la pour éviter la chute de tension qui se produit a l'intérieur du composant

sur une eprom ce n'est pas indipensable ;)


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 15/02/2013 à 14h35
Jipe :
le condo n'est pas en protection il est juste la pour éviter la chute de tension qui se produit a l'intérieur du composant



sur une eprom ce n'est pas indipensable ;)




JE sous entendait par protection, "eviter la chute de tension" ;) je n'en mettrait pas !! Edité par MSXlegend Le 15/02/2013 à 14h35


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 15/02/2013 à 14h47
Par contre il ne faut pas se planter car si la gravure echoue, impossible d'effacer l'eprom du dessous sans la dessouder, je dit ça comme ça, testé et approuvé :oups


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 15/02/2013 à 15h05
avec mon programmeur d'eprom j'ai un mode de vérification qui permet de savoir si l'eprom est bonne sans la mettre dans le MSX

il y a un moyen c'est de cabler 2 supports sur une plaque qui s'insére sur le support

j'ai fait ce montage dans 2 ou 3 sony pour les monter en 2+


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 15/02/2013 à 16h10
tu veux dire eprom1+support a lyre (ou tulipe) puis eprom 2?

Le probleme que j'ai eu, c'est qu'elles sont bien effacé, mais c'est au moment de la verification que ça me met erreur . Mes eprom sont assez capricieuse :gne
Je doit juste les tester en les gravant et en les effaçant de nouveau !

Avec mon graveur willem, j'ai aussi une verification !!!. Mais j'ai un doute, je doit bien graver l'ensemble une fois assemblé comme une 27512 :hum Edité par MSXlegend Le 15/02/2013 à 16h11


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 15/02/2013 à 16h27
non je veux dire une plaque avec les 2 supports cote a cote et un connecteur male male soudé en dessous pour se raccorder sur le support d'origine

tu dois découper le fichier en deux pour le gravage

le montage est fait pour être mis dans le circuit mais pas dans le programmeur

aprés c'est facile d'inverser les /CS si tu t'est trompé d'eprom :gne


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 15/02/2013 à 17h16
Evidemment si je grave une fois assemblé :oups J'ai pigé. Il faut juste que je reperre laquelle demarre en 1er. si je veux les souder directement
impecc :top


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 15/02/2013 à 18h44
Eh hop dans les tiroirs de l'atelier ;)

Tu peux me dire comment tu place les jumpers pour un 27C128 car le mien ne marche plus q'avec les 27C256

C'est quand même un peu de la daube les Willem :( Edité par Fabf Le 15/02/2013 à 18h47
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 15/02/2013 à 18h49
les choix c'est pas fait par soft ?


:noel
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 15/02/2013 à 19h14
1 par soft
2 par dip swich
3 par jumper pour VCC et un tas de trucs :(
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 15/02/2013 à 19h28
les DIP a force ça s'use , faudrait les remplacer par du plus costaud


:noel
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 04/06/2013 à 18h20
Je profite de ce post pour poser la question inverse ;)

Si j'ai 2 fichiers de 32ko sur 2 slot différents comment je fais avec une 64ko ?
Répondre
