L'atelier Mapper 512ko Gouget + mod Jipe

Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 23/07/2012 à 12h55
J'ai attaqué le mapper 512ko Gouget avec la modifications read/write de Jipe
Voici le Schéma

A bientôt pour les tests ;)
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 23/07/2012 à 15h22
Jipe, tu n'aurais pas inversé 11 et 12 sur le 74LS367 ?
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 23/07/2012 à 17h55
non pourquoi ?

le LS367 lit les données a la sortie du LS670 pour les écrire sur le bus


:noel
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 23/07/2012 à 19h59
Je sais pas trop, une intuition, il fonctionne à l'inverse des autres :hum

En tout cas les données sont fausses sur la 628512 ;)

Je m'en suis rendu compte en vérifiant le pinout de mes AS6C4008

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 24/07/2012 à 10h31
tu as raison j'étais fatigué ce jour la

comme ce composants n'existe pas dans la bibliothéque de ISIS je l'ai construit a partir d'une autre mémoire existante

je vais corriger encore une fois

pour le fonctionnement du mapper :

on écrit et memorise les pages avec les registre LS670 EX: OUT (&HFE) , 5

on relit les pages avec les portes du LS367 EX: PRINT INP (&HFE )

------------------------------------------
les 2 schémas sont mis a jour dans les 2 posts


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 24/07/2012 à 13h43
Attention un correctif arrive : j'ai oublié une puce sur le mapper qui sert a aiguiller A0 , A1 et A14 , A15 ( vraiment pas en forme le jipe )


:noel
Site web
ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5301

Le 24/07/2012 à 14h52
Hum ! Juste que je ne m endorme pas idiot ce soir ...
C est quoi un mapper ?


banniere-ericb59e
Site web
GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 24/07/2012 à 14h55
ericb59 :
Hum ! Juste que je ne m endorme pas idiot ce soir ...

C est quoi un mapper ?


Description du Memory Mapper << Cliquer ici. :siffle

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 24/07/2012 à 15h00
tu ne vas peut être pas t'endormir du tout si tu essai de tout ingurgiter en une seule fois :D


:noel
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 24/07/2012 à 18h29
On devrait l'appeler memory mapper ou mémoire mappée en français

Une extension de mémoire pour faire simple ;)
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 24/07/2012 à 19h11

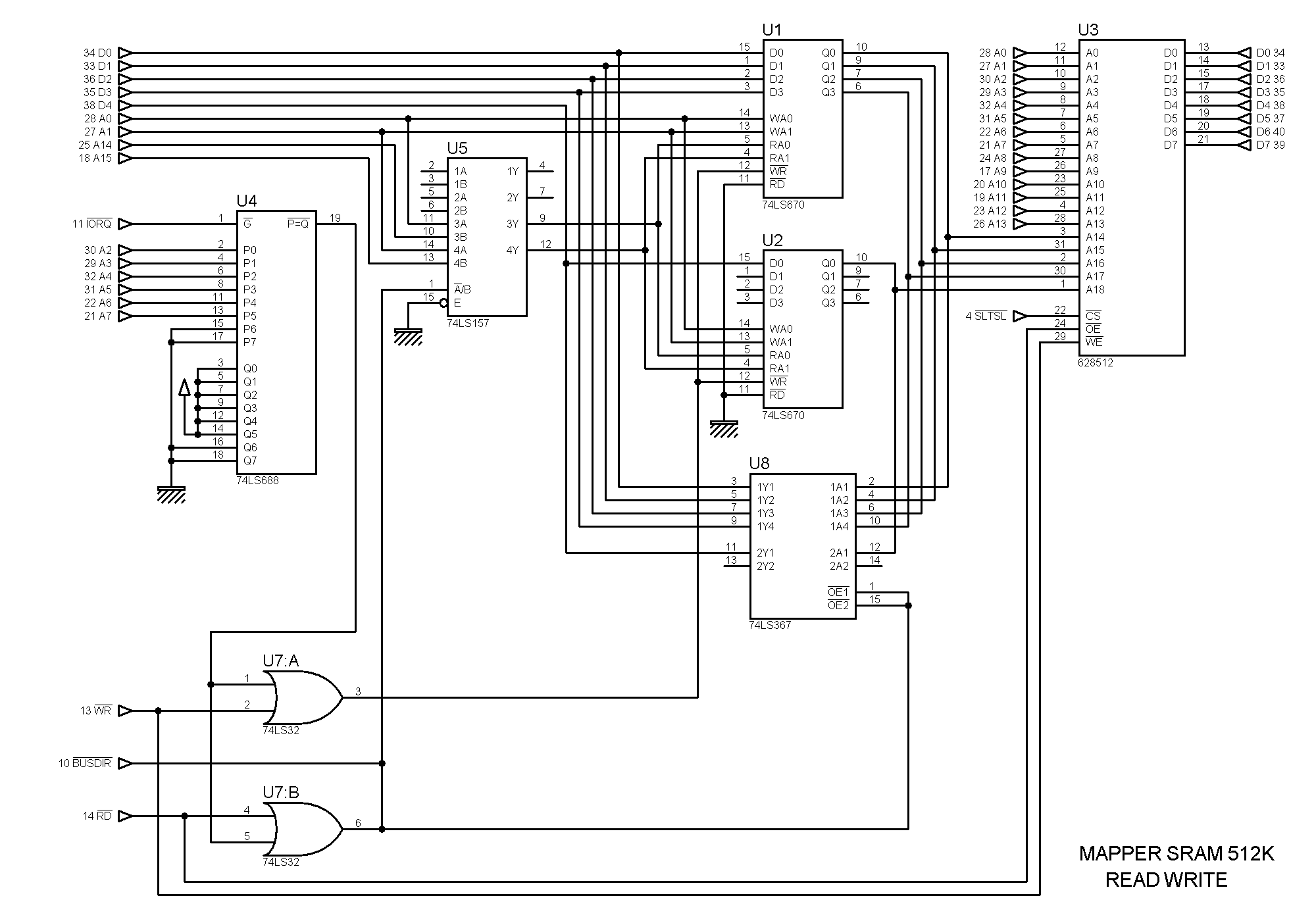

il faut ajouter un 74ls157 le schéma final est la



:noel
Site web
ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5301

Le 24/07/2012 à 20h25
oh là !!! non ! moi la technique ça ne m'intéresse que quand j'ai compris à quoi ça sert...
Donc, extension mémoire ok... mais de combien de gigas ? :oups
Et pour quel genre de MSX ? C'est pour mettre dans une cartouche ?


banniere-ericb59e
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 24/07/2012 à 21h50
Extension de mémoire 512ko pour MSX2 minimum
A mettre en cartouche si tu soude fin ;)
Cela doit aussi fonctionner en interne
ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5301

Le 25/07/2012 à 07h59
ok ok... merci !


banniere-ericb59e
Site web
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 28/01/2015 à 20h18
Bonsoir,

C'est peut-être un oubli, mais est-ce que ce mapper 512Ko est validé ?
