Fabf :
A mon avis tu confonds avec le signal BDIR qui gère le buffer données sur MSX1.
Il est contrôlé par le Z80 grâce à /M1, /IORQ et /RD.
GDX :
C'est sur les MSX1 que le /BUSDIR est le plus souvent présent. Il sert à gérer le sens du BUS E/S. Le sens est géré automatiquement en interne sur les MSX sans /BUSDIR.
A mon avis tu confonds avec le signal BDIR qui gère le buffer données sur MSX1.
Il est contrôlé par le Z80 grâce à /M1, /IORQ et /RD.
C'est ce que je dis depuis le début, c'est pas le /BUSDIR du slot mais le BDIR généré par les signaux du Z80.
Moi, je parle du /BUSDIR du port cartouche ! C'est la cartouche qui doit envoyer ce signal si elle ajoute des ports E/S. Sans ce signal les MSX qui en ont besoin ne peuvent pas gérer le port I/O.
je parlais de cet exemple dans le "Goldstar FC200 Service Manual".
Et voici le texte qui explique sur le Datapack :
/BUSDIR :
"Ce signal commande la direction du buffer du bus des données externes.
Les cartouches sont sélectionnés et le niveau L est fournie par chaque cartouche sauf au moment de la transmission de données. (envoie le signal résultant d'un OR du signal de décodage d'adresse et read I/O. Voir Chapitre 7)"
/BDIR doit être signal équivalent mais interne au MSX je pense. Je ne sais pas.
je parlais de cet exemple dans le "Goldstar FC200 Service Manual".
Et voici le texte qui explique sur le Datapack :
/BUSDIR :
"Ce signal commande la direction du buffer du bus des données externes.
Les cartouches sont sélectionnés et le niveau L est fournie par chaque cartouche sauf au moment de la transmission de données. (envoie le signal résultant d'un OR du signal de décodage d'adresse et read I/O. Voir Chapitre 7)"
/BDIR doit être signal équivalent mais interne au MSX je pense. Je ne sais pas.
aprés analyse plus pointue et bon coup de pouce de Fabf

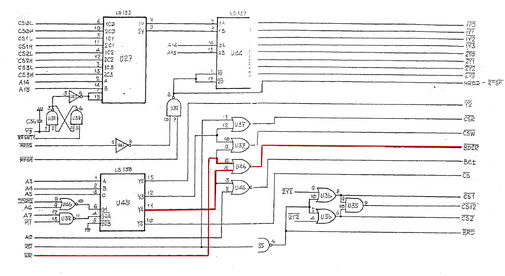

dans le schéma du FC200 on retrouve un signal /BDIR et un signal BDIR qui doivent être les mêmes et servent au PSG pin 27
rien a voir avec le signal /BUSDIR du slot
le schéma de GDX ci dessus n'est pas spécifique au FC200 mais fait partie de la norme MSX
j'ai le même dans le technical data que j'ai ramené de hollande
le recensement des machines avec /BUSDIR actif va être dur a faire a moins d'avoir de bons schémas
dans le schéma du FC200 on retrouve un signal /BDIR et un signal BDIR qui doivent être les mêmes et servent au PSG pin 27
rien a voir avec le signal /BUSDIR du slot
le schéma de GDX ci dessus n'est pas spécifique au FC200 mais fait partie de la norme MSX
j'ai le même dans le technical data que j'ai ramené de hollande
le recensement des machines avec /BUSDIR actif va être dur a faire a moins d'avoir de bons schémas
Bon le maitre a tranché
Reste :
A trouver un MSX1 avec /BUSDIR (peut être le VG8020 PAL ?)
A comprendre (pour mes connaissances personnelles) pourquoi avoir rajouté dans certains MSX un /BUSDIR qui risque de contrarier le Z80. Edité par Fabf Le 31/01/2015 à 19h30
Reste :
A trouver un MSX1 avec /BUSDIR (peut être le VG8020 PAL ?)
A comprendre (pour mes connaissances personnelles) pourquoi avoir rajouté dans certains MSX un /BUSDIR qui risque de contrarier le Z80. Edité par Fabf Le 31/01/2015 à 19h30
Jipe :
le recensement des machines avec /BUSDIR actif va être dur a faire a moins d'avoir de bons schémas
On peut aussi regarder sur le PCB. Si la plaque n'est pas double face, on peut voir facilement lorsque la broche est reliée ou pas. Le /BUSDIR a l'air moins répandu que je le pensais.
