L'atelier Fabriquer une SRAM 512k ou 1024k avec un chip ASCII M60002

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 09/07/2012 à 17h38

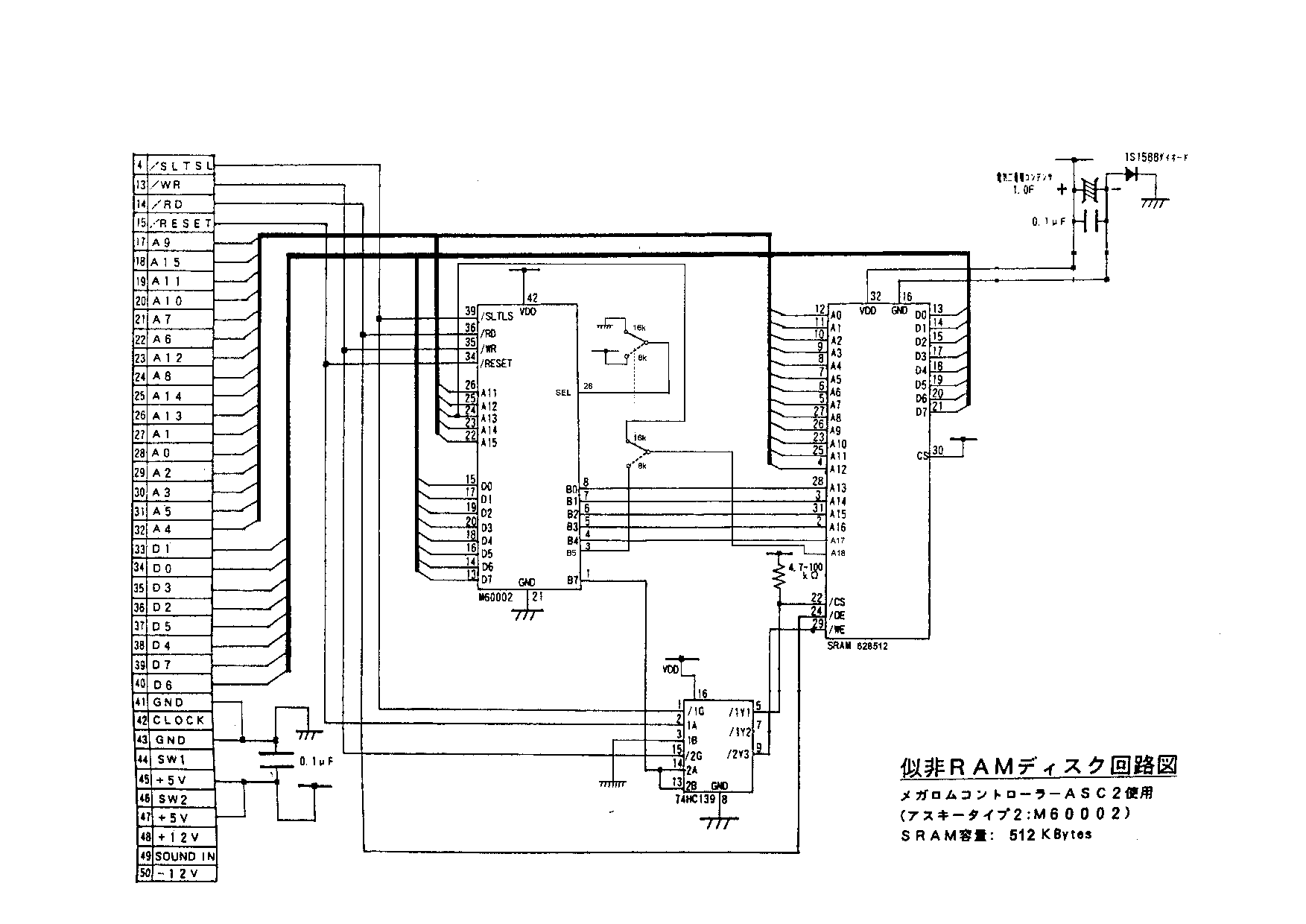

voici deux schémas sram avec mapper ascii en bank 8k et 16k

la commutation 8k 16k se fait avec un inter avant de charger le jeu avec MGLOAD





:noel
Site web
Gregory Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 20/04/2015 à 06h08

Messages: 152

Le 09/07/2015 à 22h54
Jipe, est-ce que vous avez une liste de jeux qui utilise cette puce?

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 09/07/2015 à 23h23
tous les jeux megaroms en cartouche , hormis ceux de konami qui eux utilisent deux mappers différents


:noel
Site web
Gregory Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 20/04/2015 à 06h08

Messages: 152

Le 09/07/2015 à 23h28
Jipe :
tous les jeux megaroms en cartouche , hormis ceux de konami qui eux utilisent deux mappers différents




Est-ce qu' il est possible d'utiliser le LZ93A13 en place de la M60002?

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 10/07/2015 à 12h23
oui c'est possible

il faut que je retrouve le schéma perdu dans les dossiers de mes disques dur .......


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 10/07/2015 à 15h24

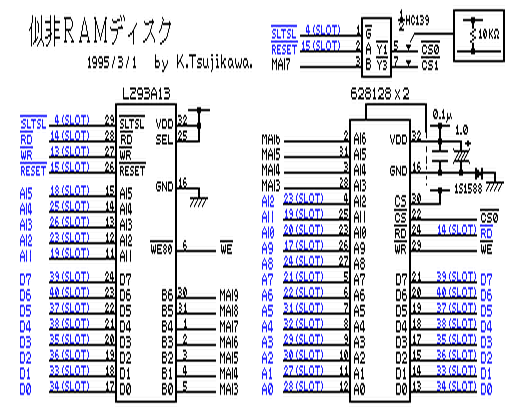

voici le schéma pour 256K avec 2 X Sram 128K



:noel
Site web
Gregory Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 20/04/2015 à 06h08

Messages: 152

Le 10/07/2015 à 16h52
Jipe :
voici le schéma pour 256K avec 2 X Sram 128K







Merci Jipe. :tchin



Est-le 256 k la limite pour la LZ93A13?

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 10/07/2015 à 17h52
non on peux faire une 512k ou une 1024k avec 2 x 512k

il suffit d'ajouter les bits supérieurs et de déplacer le bit qui sert a commuter les 2 srams


:noel
Site web
GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 26/09/2015 à 13h38
J'ai vue que Dragon Slayer 4 utilise le chip M60002 et que, contrairement aux schémas du haut, trois de ses broches étaient reliées à /M1, CLOCK et /WAIT du port cartouche. Ces broches sont-elles nécessaires ou optionnelles ?

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 26/09/2015 à 15h36
je n'ai jamais eu la cartouche de Dragon Slayer IV entre les mains

le schéma que je donne est tiré d'un petit livre blanc : How to make an Ese Ram disc de FRONTLINE

sram.zip

il est prévu pour une SRAM de 256K avec 2 puces de 128K

le montage 512k et 1024K est juste une extension personnelle que j'utilise depuis de nombreuses années

le commutateur pour blocks 8K 16K était monté dans une SRAM venant du Japon je n'ai fait que recopier ;)

donc pour les signaux dont tu parles il faut suivre les pistes pour voir si ils sont vraiment utilisés

peut être que le circuit est commun avec d'autres cartouches

/Clock est le circuit horloge
/M1 premier cycle machine
/Wait signal d'attente vers CPU


:noel
Site web
GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 26/09/2015 à 16h38
Jipe :
donc pour les signaux dont tu parles il faut suivre les pistes pour voir si ils sont vraiment utilisés


C'est parce qu'elles sont utilisées que je pose la question. Ça va directement au chip M60002. Peut-être que ce n'est pas indiqué dans le schéma pour le simplifier.

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 26/09/2015 à 17h06
j'ai retrouvé un scan que j'avais fait d'une cartouche TA-1M (8K) DARWIN 4078
en effet les signaux sont cablés et on les retrouve sur les pins 37=/M1, 38=/WAIT et 22=CLOCK a la page 47 du livret
-
le schéma est donc simplifié comme tu le dit
en fait comme on fait la SRAM a partir d'un jeu on ne se pose pas la question lors du cablage
-
maintenant si on part du chip seul pour monter un circuit c'est sur que ça ne vas pas bien marcher
heureusement le LZ93A13 quand a lui n'utilise pas ces signaux sinon les cartouches de EBSoft n'auraient pas fonctionné direct


:noel
Site web
Dhampird Membre non connecté

Vagabond

Rang

Avatar

Inscrit le : 13/07/2011 à 02h19

Messages: 12

Le 19/12/2015 à 21h12
Done!
