L'atelier pb audio 8250 avec condo C119
Bonjour ,
une petite question sur le 8250
pour corriger les pb audio entre PSG et SCC on remplace les resistances R428 et R429 par des condos de 100uf
il y aurait un autre bug audio sur les 8250 , le condensateur C119 serait monté a l'envers sur la carte mere (merci pour l'info MSXLEGEND)
http://www.bas-ditta.info/verkoopenlinks/doehetzelf/modificaties/PSG%20vervormt%20bij%20Philips%20NMS%208250.pdf
J'ai verifié sur mon 8250 le condo C119 est bien monté a l'envers
Est ce juste un probleme de la seriegraphie de carte mere ou est ce vraiement un bug de montage en usine ?
J'ose pas faire la modif pour l'instant , j'ai peur d'endommager le MSX
Si quelqu'un a des infos.......
A+
une petite question sur le 8250
pour corriger les pb audio entre PSG et SCC on remplace les resistances R428 et R429 par des condos de 100uf
il y aurait un autre bug audio sur les 8250 , le condensateur C119 serait monté a l'envers sur la carte mere (merci pour l'info MSXLEGEND)
http://www.bas-ditta.info/verkoopenlinks/doehetzelf/modificaties/PSG%20vervormt%20bij%20Philips%20NMS%208250.pdf
J'ai verifié sur mon 8250 le condo C119 est bien monté a l'envers
Est ce juste un probleme de la seriegraphie de carte mere ou est ce vraiement un bug de montage en usine ?
J'ose pas faire la modif pour l'instant , j'ai peur d'endommager le MSX
Si quelqu'un a des infos.......
A+
Je vais voir pour faire la modif, mais d'abord il faudrais traduire le neerlandais
maj
traduction google
"PSG déforme le Philips NMS 8250/55/80
Cette erreur, j'ai rencontré plusieurs fois et est assez ennuyeux, surtout lorsque
Pas de puces sonores supplémentaires utilisées.
Sur la carte principale à l'arrière gauche (près de la prises de courant) est C119. Il devrait
être inversé. Cela contraste avec le symbole sur le PCB."
En gros, le psg est deformé sur les series NMS 8250/55/80. On s'en rend surtout compte lorsqu'il n y a aucunes cartes son supplémentaire.
Sur la carte mère principal, vers l'arriere (près du transfo) il y a le condo c119. Il devrait normalement etre inversé. Edité par MSXlegend Le 14/11/2011 à 19h59
maj
traduction google
"PSG déforme le Philips NMS 8250/55/80
Cette erreur, j'ai rencontré plusieurs fois et est assez ennuyeux, surtout lorsque
Pas de puces sonores supplémentaires utilisées.
Sur la carte principale à l'arrière gauche (près de la prises de courant) est C119. Il devrait
être inversé. Cela contraste avec le symbole sur le PCB."
En gros, le psg est deformé sur les series NMS 8250/55/80. On s'en rend surtout compte lorsqu'il n y a aucunes cartes son supplémentaire.
Sur la carte mère principal, vers l'arriere (près du transfo) il y a le condo c119. Il devrait normalement etre inversé. Edité par MSXlegend Le 14/11/2011 à 19h59
J'ai trouvé un autre bug sur l'audio du 8250
la resistance R174 est de 2700 Ohms et devrait etre de 910 Ohms
il suffirait de mettre un resistance de 1500 Ohms en parallele sur R174
http://www.google.com/translate?u=http%3A%2F%2Flasektaorg.blogspot.com%2F2010%2F04%2Ftutorial-fix-de-la-gama-phillips-nms.html&hl=en&ie=UTF8&langpair=es%7Cen&langpair.x=14&langpair.y=4
Sur mon 8250 j'ai bien une resistance de 910 Ohms...(ca doit toucher que certains 8250)
A+ Edité par msx45 Le 14/11/2011 à 20h25
la resistance R174 est de 2700 Ohms et devrait etre de 910 Ohms
il suffirait de mettre un resistance de 1500 Ohms en parallele sur R174
http://www.google.com/translate?u=http%3A%2F%2Flasektaorg.blogspot.com%2F2010%2F04%2Ftutorial-fix-de-la-gama-phillips-nms.html&hl=en&ie=UTF8&langpair=es%7Cen&langpair.x=14&langpair.y=4
Sur mon 8250 j'ai bien une resistance de 910 Ohms...(ca doit toucher que certains 8250)
A+ Edité par msx45 Le 14/11/2011 à 20h25

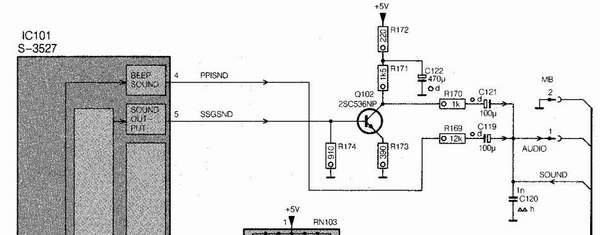

le C119 est a aussi l'envers sur le schéma si on tient compte de la masse sur C20
mais ça n'affecte que le Beep qui est généré par le PPI 8255
on peut faire un essai en enlevant C119 pour voir si le son PSG SSGSOUND est affecté ou non
mais ça n'affecte que le Beep qui est généré par le PPI 8255
on peut faire un essai en enlevant C119 pour voir si le son PSG SSGSOUND est affecté ou non
Je vien de visiter la page et en fait c'est précisé sur le site de hansotten
Sur les 8250, il faut enlever les 2 resistance r428 et r429 et les remplacer par des condo 100uF Il faut ensuite inverser le condo mis a l'envers sur la c119. Rien d'autre a signaler . M'en occupe ce soir
On se rend (normalement) compte de la difference avec un jeu n'utilisant que le PSG . Un petit USAS ou un FIREBIRD par exemple
Edité par
MSXlegend
Le 15/11/2011 à 10h59
Sur les 8250, il faut enlever les 2 resistance r428 et r429 et les remplacer par des condo 100uF Il faut ensuite inverser le condo mis a l'envers sur la c119. Rien d'autre a signaler . M'en occupe ce soir
On se rend (normalement) compte de la difference avec un jeu n'utilisant que le PSG . Un petit USAS ou un FIREBIRD par exemple
Edité par
MSXlegend
Le 15/11/2011 à 10h59
Apparemment, mon condo est dans le bon sens, bas (ditta) a certainement deja fait le necessaire. Faut dire que Je n'ai aucun problème de son
(Failli le remettre a l'envers moi
)
Edité par
MSXlegend
Le 15/11/2011 à 11h01
(Failli le remettre a l'envers moi
)
Edité par
MSXlegend
Le 15/11/2011 à 11h01
