Le 28/09/2011 à 18h47

Reprise du message précédent

pour faire une version sans buffers il vaut mieux partir avec un circuit rigide de faible longueur

le cable nappe est déconseillé pour ne pas induire de parasites


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10258

Le 28/09/2011 à 18h51

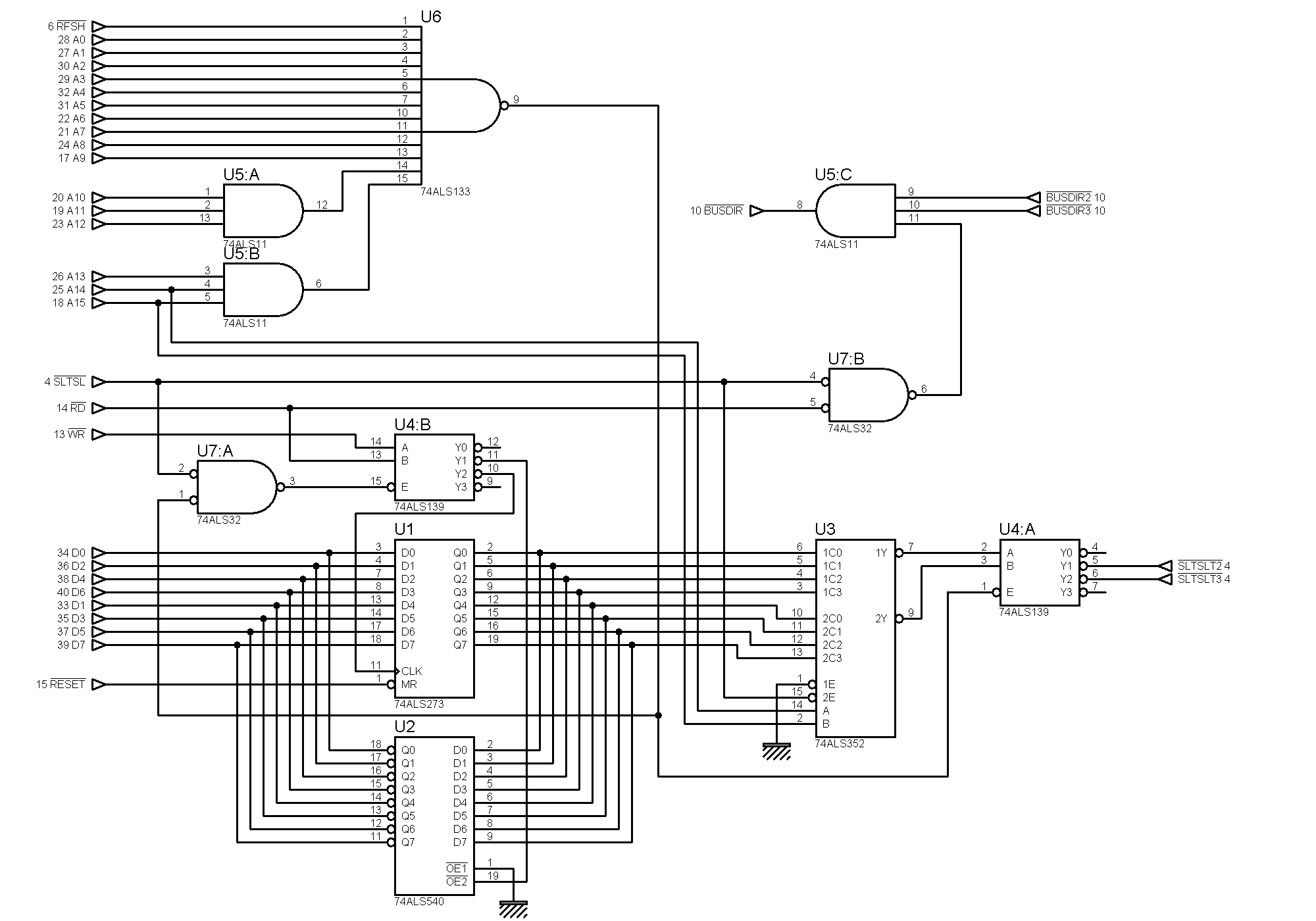

Slot Expander MSX Magazine x2



:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10258

Le 28/09/2011 à 18h52

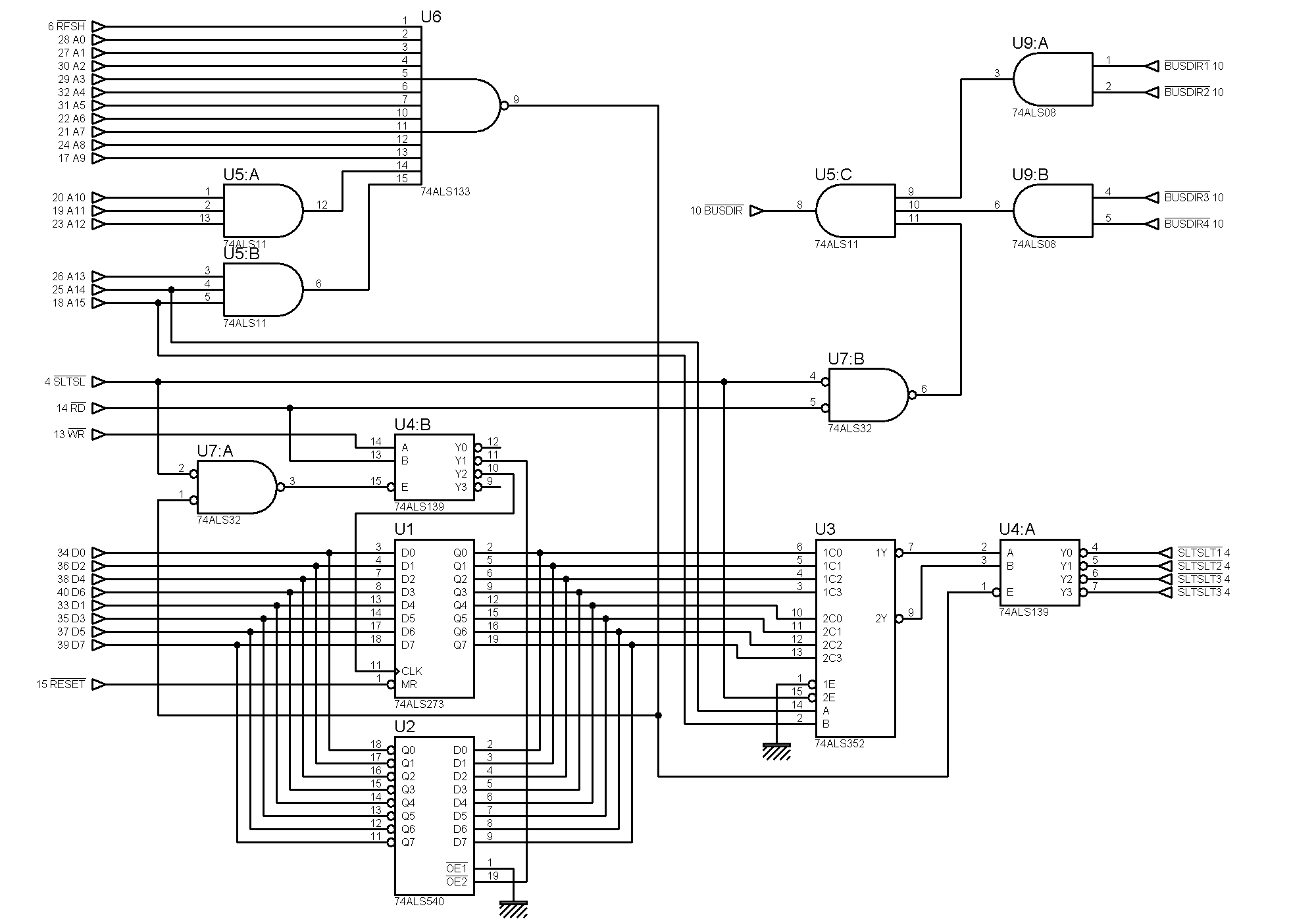

Slot Expander MSX Magazine amélioré x4



:noel
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 28/09/2011 à 19h25
Joli, rien à redire, du boulot impeccable.
Par contre je ne suis pas en mesure de faire un circuit rigide :moue
Tu crois que je cours à la catastrophe en version spaghetti ?
En tout cas merci beaucoup
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10258

Le 28/09/2011 à 20h31
la soluce : découper un vieux PC a slots ISA pour récupérer les slots et le circuit :|


:noel
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 28/09/2011 à 20h39
Tu vas rire Je viens juste de trouver une vielle carte de 486 dans mon bordel
Paix à son âme :lol
Tu m' a pas dis si ça peux marcher en version spaghettis
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10258

Le 28/09/2011 à 20h43
vu le nombres de fil a souder ça peux se tenter en Slot X 2

j'ai retrouvé un des bouquins c'est le 1990 4 ( la 2éme partie )

donc dans le 1990 3 il doit y avoir le reste


:noel
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 28/09/2011 à 20h45
Je peux commencer en Slot X 2 et rajouter progressivement 3 puis 4 non ?
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10258

Le 28/09/2011 à 20h49
ça dépend ce que tu prend comme connecteurs il vaut mieux avoir une seule soudure par pin

si tu trouves des connecteurs a sertir ( ça existe ) une nappe de 50 fils simplifie les connectiques


:noel
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 28/09/2011 à 21h00
Oui mais tu m' a dis plus haut d'éviter d'utiliser une nappe
C'est sur qu'avec des connecteurs à sertir c'est gateau : juste les SLTSLT ET BUSDIR à dériver.
En plus il y en a chez St Quentin radio pour peanut
http://www.stquentin-radio.com/index.php?page=info_produit&info=6225&color=3&id=0&act=0
Comment tu vois les choses pour optimiser les chances de réussites ?

Moi je ferais comme suis :
Connecteur HE10 (sur la carte) avec nappe de 4 connecteurs slots sur 10cm maxi
En dessous les composants sur la carte avec les spaghettis pour le câblage en dessous

Avec toutes ces couches ça va faire un bon hamburger sauce MSX :lol
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10258

Le 29/09/2011 à 10h44
quand je dit qu'il fallait éviter la nappe c'est du genre 50 cm entre le msx et le slot expander et pas entre les connecteurs des cartouches ;)

donc je verais bien 4 connecteurs a sertir suivis d'un morceau de 10cm reliés sur la plaque contenant les puces et un connecteur type cartouche au bout



:noel
Site web
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 29/09/2011 à 10h57
J'ai pas pu m'en empêcher...

Pour te faire une idée précise des CI nécessaires pour la version X4:
[img][/img]

8 CI....


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10258

Le 29/09/2011 à 11h02
pour le ALS 540
D0 a D7 = A1 a A8
Q0 a Q7 = Y1 a Y8
le circuit est représenté a l'envers sur le schéma pour plus de clarté


:noel
Site web
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 29/09/2011 à 17h11
Bien envie de démonter mon Gilberto Slot Expander.

Il est pas si mal que ça si on respecte les emplacement recommandés dans le mode d'emploi! (Oui y a un mode d'emploi :sick )

Cela permettrai de voir la technique utilisée pour tenir les signaux sur les 50 Cm de nappes!

Une sorte de "Reverse Engenering" :fou

T'en pense quoi Jipe! Ca peut être intéressant non?
A moins que t'ai déja le shéma :lol


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10258

Le 29/09/2011 à 17h19
non mais j'ai aussi un slot gilberto légué par un MSXien déçu

les connectiques ça craint un max , on se demande si c'est le sertissage ou la colle qui tient les fils en nappe

et je ne parle pas des soudures , l'étain doit être cher en italie ;)

il y a des réseaux de résistance en terminal sous le dernier slot


:noel
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 29/09/2011 à 22h05
Pas mal igal le coups des couleurs
J'ai commandé tout le matos, plus qu' à attendre :(
J'espère que le mien sera mieux que celui de Gilberto
