Le 13/10/2012 à 16h39

Reprise du message précédent

soit un signal qui sert aux CF et pas au jeux est défaillant

soit le 5V est écroulé en bout de ta limande essai de mettre un condensateur 470µF 16V en bout de ton expander entre pin 45 et 43
!! attention aux polarités


:noel
Site web
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 16/10/2012 à 20h14
J'ai ajouté le Condensateur 470uF 25V (j'ai pas moins :fou )

Demain, je ferai une série d'essais ;) Edité par igal Le 16/10/2012 à 20h14


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10470

Le 16/10/2012 à 20h35
ça fera l'affaire ;)


:noel
Site web
Gregory Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 20/04/2015 à 06h08

Messages: 155

Le 25/09/2017 à 21h44
Jipe :
comme promis une petite extension pour pouvoir choisir les cartouches a activer
en plus les leds clignotent lors des accés donc ça fait joli et ça rassure l'utilisateur ;)



Jipe, tu parles d'une extensions pour choisir entre les cartouches avec des interrupteurs.
Cette extension n'est pas présente dans le schéma original. Il y avait une autre façon pour activers les différents cartouches?

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10470

Le 26/09/2017 à 13h17
tu parles de ce schéma la
en fait tu ne peux pas désactiver une cartouche
mais tu peux avoir un dos 2 , une fm pac , un music module connecté en même temps


:noel
Site web
l_oliveira Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 22/03/2015 à 02h51

Messages: 31

Le 01/10/2017 à 20h05

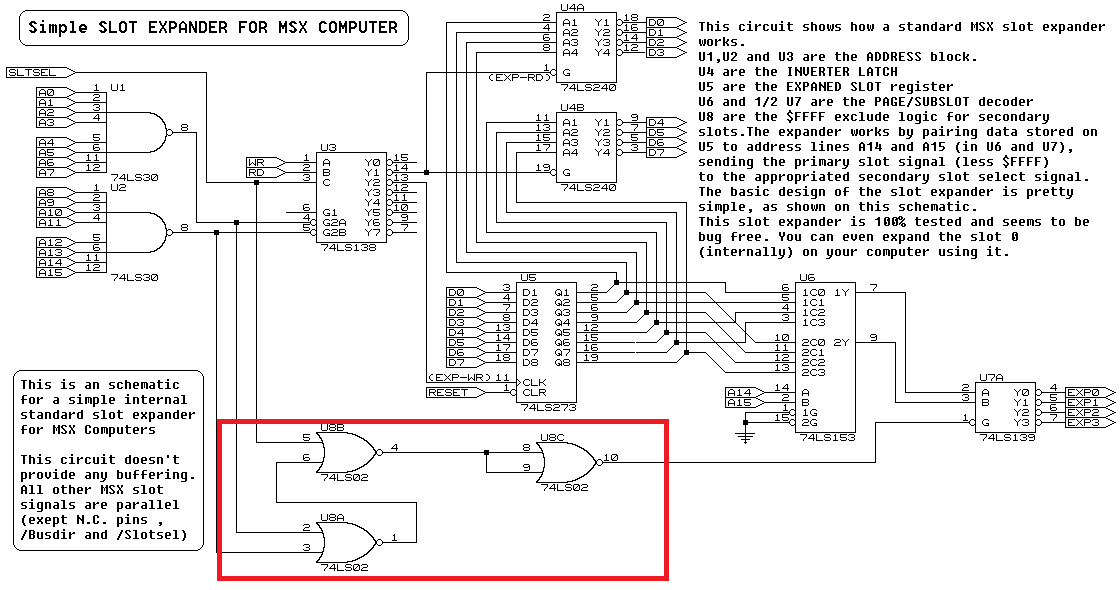

C'est incorrecte. L'adresse mémoire 0xFFFF devrait être ombrée sur les sous-créneaux.

Edité par l_oliveira Le 01/10/2017 à 20h10

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10470

Le 04/10/2017 à 15h15
lequel est faux ?
celui de mon post d'avant qui est parti d'un shéma de MSX Magazine
ou celui du slot simplifié que tu as posté ?


:noel
Site web
l_oliveira Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 22/03/2015 à 02h51

Messages: 31

Le 04/10/2017 à 16h36
Jipe :
lequel est faux ?
celui de mon post d'avant qui est parti d'un shéma de MSX Magazine
ou celui du slot simplifié que tu as posté ?


Le circuit logique du MSX Magazine néglige l'ombrage du registre de contrôle de l'expandeur (0xFFFF) qui peut entraîner une contestation de bus lorsque des cartouches contenant une mémoire RAM / ROM à la page 4.

Il en résulte que l'ordinateur MSX est incapable de détecter ou d'interagir correctement avec l'expandeur dans de tels cas, ce qui provoque des comportements étranges comme décrit par un utilisateur sur ce thread.

Les cartouches qui n'utilisent pas la page 4 (jeu megarom, simple cartouche d'application rom, extensions de MSX Basic) ne provoqueront pas la panne qui permet à l'utilisateur de penser que l'expandeur fonctionne correctement. Edité par l_oliveira Le 04/10/2017 à 16h39

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10470

Le 04/10/2017 à 17h22
merci de la précison
la page 4 dont tu parles est bien la zone mémoire de C000H a FFFFH ?
c'est utlisé pour les extensions de ram et les cartouche de 64K


:noel
Site web
l_oliveira Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 22/03/2015 à 02h51

Messages: 31

Le 04/10/2017 à 17h48
Jipe :
merci de la précison
la page 4 dont tu parles est bien la zone mémoire de C000H a FFFFH ?
c'est utlisé pour les extensions de ram et les cartouche de 64K


Exactement.

JCH45 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 11/02/2018 à 17h01

Messages: 34

Le 07/01/2019 à 13h44
Bonjour à tous,

Tout d'abord, Bonne année 2019 à tous les membres :)
J'ai mis une annonce sur le site mais cela ira peut-être plus vite en direct dans le forum.
Savez-vous où trouver un SLOT Expander (x4) ? ou l'un d'entre vous en a-t-il 1 à vendre ?
J'ai vu que le site 8Bits4ever en vend mais actuellement en rupture de stock et de plus assez cher.



Merci pour vos réponses :p

JCH45


JCH45
E-mail
ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5525

Le 08/01/2019 à 08h40
Un nouveau stock arrive prochainement, inscris toi pour être prévenu de la mise en ligne
http://www.ebsoft.fr/shop/fr/home/20-expander-4x-.html


banniere-ericb59e
Site web
JCH45 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 11/02/2018 à 17h01

Messages: 34

Le 08/01/2019 à 12h42
ericb59 :
Un nouveau stock arrive prochainement, inscris toi pour être prévenu de la mise en ligne
http://www.ebsoft.fr/shop/fr/home/20-expander-4x-.html


Merci :)
C'est fait !


JCH45
E-mail
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 09/01/2019 à 19h52
Salut Eric :tchin

Le boitier (la cartouche) sert de [Buffer Add On] ou juste de connexion Slot Edge 50? Edité par igal Le 09/01/2019 à 19h53


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Gregory Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 20/04/2015 à 06h08

Messages: 155

Le 27/12/2019 à 20h36
ericb59 :
Un nouveau stock arrive prochainement, inscris toi pour être prévenu de la mise en ligne
http://www.ebsoft.fr/shop/fr/home/20-expander-4x-.html


Comment est-ce qu'on doit choissir entre les differentes cartouches?

Sebbeug Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h33

Messages: 2347

Le 27/12/2019 à 20h58
L'idée c'est qu'elles tournent en même temps.
Exemple : GFX9000+Moonsound+mass storage


Clé de sol
