Reprise du message précédent
j'ai fait un petit test rapide avec un MSX2+ Sanyo PHC-70FD2 et bien le cable des Sanyo des PHC 28 ne convient pas du toutun faut un cable de Sony , Panasonic ou Yamaha et ça convient trés bien
en arrivant a la fin du MSX on voit que même les cables Péritel se standardisent , il était temps
non le cable convient pour ton PHC 28 c'est le type de TV qui est en cause et le signal commutation rapide
en amenant un +5V directement sur la broche 16 de la péritel ça devrait fonctionner
tu peux faire un essai avec une pile entre la masse et la broche 16 qui doit être décablée avant
en amenant un +5V directement sur la broche 16 de la péritel ça devrait fonctionner
tu peux faire un essai avec une pile entre la masse et la broche 16 qui doit être décablée avant
salut,
Gros déterrage de sujet.
Il se trouve que j'ai un PHC28-S avec un cable péritel qui semble ne pas être le bon.
Ceci dit, j'ai essayé avec le cable d'un HBF700, et j'ai aussi une image noir et blanc...
Le sujet n'ayant pas été résolu, j'aimerai bien savoir ce qu'il faut comme brochage périel pour avoir la couleur avec le PHC28...
Gros déterrage de sujet.
Il se trouve que j'ai un PHC28-S avec un cable péritel qui semble ne pas être le bon.
Ceci dit, j'ai essayé avec le cable d'un HBF700, et j'ai aussi une image noir et blanc...
Le sujet n'ayant pas été résolu, j'aimerai bien savoir ce qu'il faut comme brochage périel pour avoir la couleur avec le PHC28...
Comme le dit jipe, il faut du 5v pour la vidéo. Normalement sans le 5v, tu ne doit avoir aucune image. Étrange ce noir et blanc ?
Il devrait être possible de stabiliser les couleurs avec des condo sur les 3 couleurs (bleu vert rouge) mais je n ai pas plus d info. Sinon change de tv
Edité par
MSXlegend
Le 30/04/2012 à 13h53
Il devrait être possible de stabiliser les couleurs avec des condo sur les 3 couleurs (bleu vert rouge) mais je n ai pas plus d info. Sinon change de tv
Edité par
MSXlegend
Le 30/04/2012 à 13h53
regarde le tout 1er Post pour le brochage du PHC 28 ( j'ai édité pour préciser PHC28 )
le cable des Sony ne marche que sur les Sanyo 2+ ( avec une réserve car je n'ai pas essayé tous les modéles )
pour voir si ça vient de la TV ou du MSX il est conseillé de faire un essai avec un moniteur
le cable des Sony ne marche que sur les Sanyo 2+ ( avec une réserve car je n'ai pas essayé tous les modéles )
pour voir si ça vient de la TV ou du MSX il est conseillé de faire un essai avec un moniteur
avec un moniteur commodore 1084 l image tourne.
j avais cru comprendre dans ce thread qu un cable de hbf700 fonctionnait.
je vais verifier le cablage... avec ce que tu donnes comme infos...
j avais cru comprendre dans ce thread qu un cable de hbf700 fonctionnait.
je vais verifier le cablage... avec ce que tu donnes comme infos...
si ça marche sur un moniteur c'est que le probléme vient des signaux de commutation rapide Broche 8 de la péritel qui doit délivrer 12V et commutation lente Broche 16 de la péritel qui doit délivrer 4V
sur les TV modernes a écrans plats il y a des perturbations dues au changement de la norme :
sur les TV modernes a écrans plats il y a des perturbations dues au changement de la norme :
Extrait du Wiki :
La broche 8 exploite le signal « commutation lente » provenant de la source, laquelle commute l'entrée vidéo ainsi que le type de signaux vidéo à exploiter :
0 V signifie « pas de signal », ou signal interne (exemple : fonctionnement courant du téléviseur) ;
+6 V signifie : sélection de l'entrée audio/vidéo auxiliaire et format d'image 16:9 (évolution technique postérieure à la norme d'origine) ;
+12 V signifie : sélection de l'entrée audio/vidéo auxiliaire et format 4/3.
La broche 16 est un signal provenant de la source, qui indique si le signal est en RVB ou composite :
0 V - 0,4 V composite ;
1 V - 3 V (nominal 1 V crête) RVB seulement.
0 V signifie « pas de signal », ou signal interne (exemple : fonctionnement courant du téléviseur) ;
+6 V signifie : sélection de l'entrée audio/vidéo auxiliaire et format d'image 16:9 (évolution technique postérieure à la norme d'origine) ;
+12 V signifie : sélection de l'entrée audio/vidéo auxiliaire et format 4/3.
La broche 16 est un signal provenant de la source, qui indique si le signal est en RVB ou composite :
0 V - 0,4 V composite ;
1 V - 3 V (nominal 1 V crête) RVB seulement.
salut,
j'en reviens à un ancien problème non résolu.
J'ai acheté une nouvelle fiche péreil pour refaire la cable de mon PHC28
j'ai cablé exactement comme indiqué dans ce post, et ca ne fonctionne pas.
Sur ma TV pas d'image, sur moniteur 1084 image noir blanc pas stable avec gros bourdonnement de son.
Faut t'il relier toutes les masses ? Si oui, est-ce que ca veut dire relier toutes les masse à la coque de la pértiel ?
Comment dois je procéder pour relever si il y a bien +5 et +12V ? Je met un plot du multimètre sur la broche 8 et l'autre plot je le met où ?
j'en reviens à un ancien problème non résolu.
J'ai acheté une nouvelle fiche péreil pour refaire la cable de mon PHC28
j'ai cablé exactement comme indiqué dans ce post, et ca ne fonctionne pas.
Sur ma TV pas d'image, sur moniteur 1084 image noir blanc pas stable avec gros bourdonnement de son.
Faut t'il relier toutes les masses ? Si oui, est-ce que ca veut dire relier toutes les masse à la coque de la pértiel ?
Comment dois je procéder pour relever si il y a bien +5 et +12V ? Je met un plot du multimètre sur la broche 8 et l'autre plot je le met où ?

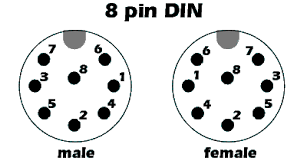

la din 8 a un brochage bien particulier : http://t0.gstatic.com/images?q=tbn:ANd9GcSQTFhBgJQdMeE3qFaLxTg7gZebt1UCAtaPd_Dk-_xc3QhPwDXa
souvent les chiffres sont marqués en tout petit prés des broches
pour la péritel voici un exemple : http://t0.gstatic.com/images?q=tbn:ANd9GcR2BEdCawSm0hdO5ArrRbo9R4FUZ5GdeM7cCI6iITKdoBubVIIh
il faut au moins relier la masse audio a la masse video fil 4 a 5, 9 ou 13
souvent les chiffres sont marqués en tout petit prés des broches
pour la péritel voici un exemple : http://t0.gstatic.com/images?q=tbn:ANd9GcR2BEdCawSm0hdO5ArrRbo9R4FUZ5GdeM7cCI6iITKdoBubVIIh
il faut au moins relier la masse audio a la masse video fil 4 a 5, 9 ou 13
oui je ne me suis pas trompé dans le brochage de la din, ni dans celui de la peritel.
Je vais relier les masses...
Mais toutes ces masses je les envoi où ? sur le blindage ? ou sur la pin14 de la péritel ?
j'ai rien sur cette pin 14, pourtant c'est indiqué masse ...
Je vais relier les masses...
Mais toutes ces masses je les envoi où ? sur le blindage ? ou sur la pin14 de la péritel ?
j'ai rien sur cette pin 14, pourtant c'est indiqué masse ...
il faut relier les masses a la broche 3 de la din
toutes les broche de la péritel marquées masse peuvent être reliées ensemble ( normalement elles le sont déja coté TV )
la broche 21 chassis est faite pour relier la tresse métallique du cable blindé si il existe mais n'est pas cablée sur un cable MSX
toutes les broche de la péritel marquées masse peuvent être reliées ensemble ( normalement elles le sont déja coté TV )
la broche 21 chassis est faite pour relier la tresse métallique du cable blindé si il existe mais n'est pas cablée sur un cable MSX
Alors je dois vraiment être un gros nul qui comprend rien ! Car ca ne marche pas !
Voici ce que j'ai :
Du coté Din
1 : fil jaune
2 : fil orange
3 : fil rouge
4 : fil maron
5 : fil vert
6 : fil noir
7 : fil blanc
8 : fil gris
et voici la péritel que j'essaie de cabler ... Elle a déjà morflée !!
Voici ce que j'ai :
Du coté Din
1 : fil jaune
2 : fil orange
3 : fil rouge
4 : fil maron
5 : fil vert
6 : fil noir
7 : fil blanc
8 : fil gris
et voici la péritel que j'essaie de cabler ... Elle a déjà morflée !!
pas trouvé d'erreur a part que l'un de nous deux a un probléme de vision de couleur
moi le marron je le vois rose
tu peux faire une photo coté DIN juste pour voir si tu n'a pas inservé le sens au cablage
moi le marron je le vois rose
tu peux faire une photo coté DIN juste pour voir si tu n'a pas inservé le sens au cablage
Oui le marron et Rose-marron !!
question : quand je branche le PHC28 via la cinch sur la télé j'obtient une image noir et blanc,
pourtant quand je branche un MSX2+ via la cinch j'obtient une image en couleur... Est-ce normal ?
Voici la DIN8, elle était déjà cablée...
Edité par
ericb59
Le 25/05/2012 à 15h50
question : quand je branche le PHC28 via la cinch sur la télé j'obtient une image noir et blanc,
pourtant quand je branche un MSX2+ via la cinch j'obtient une image en couleur... Est-ce normal ?
Voici la DIN8, elle était déjà cablée...
Edité par
ericb59
Le 25/05/2012 à 15h50
