L'atelier Fabrication d'une interface BEER IDE
Oui j'en ai une mais je mise beaucoup sur l'utilitaire windows
En effet tous les disks apparaissent et je peux même y transférer des fichiers. A tester aussi donc.
Est ce que si je câble seulement l'eprom je peux tester sur un MSX ? Je voudrais y aller petit à petit et pas me retrouver à la fin avec quelque chose qui marche pas comme l'autre
En effet tous les disks apparaissent et je peux même y transférer des fichiers. A tester aussi donc.
Est ce que si je câble seulement l'eprom je peux tester sur un MSX ? Je voudrais y aller petit à petit et pas me retrouver à la fin avec quelque chose qui marche pas comme l'autre
cabler la rom seule n'apporte pas grand chose car le disque est d'abord reconnu sans affichage puis on affiche BEER 202 avec le nb de têtes et secteur
ensuite quand on arrive sous basic on a le droit a un message SOLID Disk BASIC version 1.4
tu peux juste regarder avec shem si l'eprom est bien dans ton slot et si tu lit des textes cohérents genre SOLID
les disques de marque Quantum posent moins de problémes que les conner et seagate qui ne sont pas bien reconnus et qui bloquent lors des opérations d'écriture
ensuite quand on arrive sous basic on a le droit a un message SOLID Disk BASIC version 1.4
tu peux juste regarder avec shem si l'eprom est bien dans ton slot et si tu lit des textes cohérents genre SOLID
les disques de marque Quantum posent moins de problémes que les conner et seagate qui ne sont pas bien reconnus et qui bloquent lors des opérations d'écriture
Ca affiche pas qu'il y a pas de disk ?
En fait c'est surtout pour avancer sur de bonnes bases
Tu peux me passer shem ?
Merci Edité par Fabf Le 19/03/2011 à 18h43
En fait c'est surtout pour avancer sur de bonnes bases
Tu peux me passer shem ?
Merci Edité par Fabf Le 19/03/2011 à 18h43
SHEM.zip
mode d'emploi succint pour voir l'eprom
mettre la cartouche dans le slot 1
CTRL Y -> dans Target : mettre 01 sur le deuxiéme emplacement ( correspond au block 4000 7FFF du SLOT 1
CTRL A -> dans Address mettre 4000
on se retrouve dans le slot pour voir la rom
se déplacer avec les fléches ou CTRL fleches pour rapide
( il y a un menu d'aide avec TAB )
aprés on ne peux plus s'en passer
mode d'emploi succint pour voir l'eprom
mettre la cartouche dans le slot 1
CTRL Y -> dans Target : mettre 01 sur le deuxiéme emplacement ( correspond au block 4000 7FFF du SLOT 1
CTRL A -> dans Address mettre 4000
on se retrouve dans le slot pour voir la rom
se déplacer avec les fléches ou CTRL fleches pour rapide
( il y a un menu d'aide avec TAB )
aprés on ne peux plus s'en passer
C'est tout bon (pour l'instant)
Le MSX lit bien l'eprom et le firmware est bien gravé
Merci Jipé pour tes réponses d'une précision et d'une efficacité redoutables
Demain je câble les 74LS
Le MSX lit bien l'eprom et le firmware est bien gravé
Merci Jipé pour tes réponses d'une précision et d'une efficacité redoutables
Demain je câble les 74LS
aprés un petit voyage sur le site Russe et 2 capas de 47p sur les signaux /RD et /WR du 8255 ( entre pins 5 et 36 et la masse )
voici les résultats sur la version 1.8

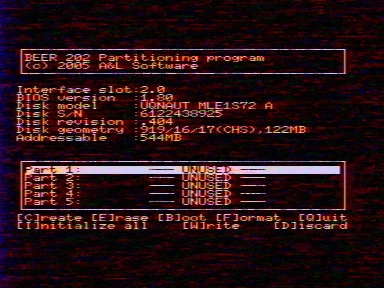

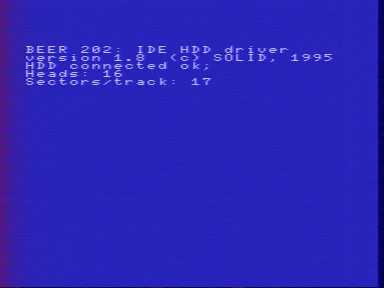

disque et interface reconnus
logiciel de A&L software se lance enfin

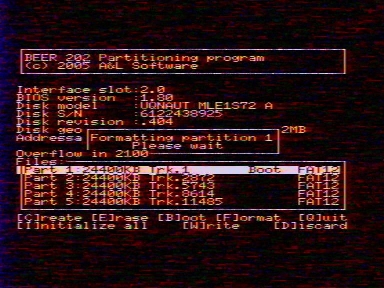

essai avec des partitions de 24 Mo -> Owerflow in 2100

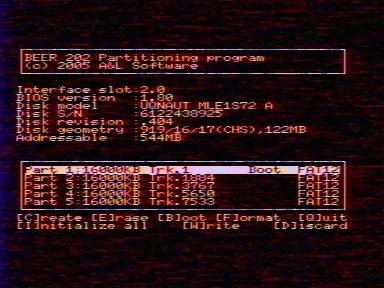

essai avec des partitions de 16 Mo avec Boot sur 1

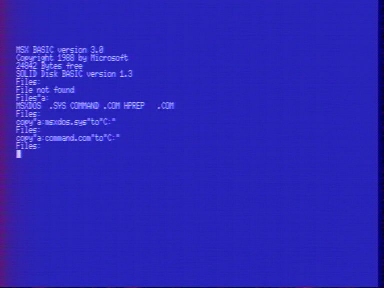

retour au basic : SOLID Disk version 1.3
copie du dos

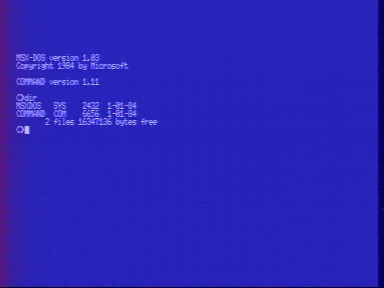

boot en dos1 sur le C:
Attention : le format du 1.8 HDD n'est pas du tout compatible avec la version 1.9
pour faire son disque :
[C]REATE pour faire les partitions
[B]OOT pour choisir le disque de départ
[W]RITE ]pour écrire la table
[I]NITIALISE ALL pour init
il reste le mystére du nom du numéro de série et de la révision qui sont inversés dans l'utilitaire !!
voici les résultats sur la version 1.8
disque et interface reconnus
logiciel de A&L software se lance enfin
essai avec des partitions de 24 Mo -> Owerflow in 2100
essai avec des partitions de 16 Mo avec Boot sur 1
retour au basic : SOLID Disk version 1.3
copie du dos
boot en dos1 sur le C:
Attention : le format du 1.8 HDD n'est pas du tout compatible avec la version 1.9
pour faire son disque :
[C]REATE pour faire les partitions
[B]OOT pour choisir le disque de départ
[W]RITE ]pour écrire la table
[I]NITIALISE ALL pour init
il reste le mystére du nom du numéro de série et de la révision qui sont inversés dans l'utilitaire !!
Tu veux dire qu'avec les 2 capas plus de disks sont reconnus ?
ça je ne sais pas encore mais il s'initialisent du 1er coup alors qu'au paravent il fallait 2 ou 3 reset
en tout cas une chose est sur avec les Quantum on gagne a tous les coup que ce soit en 1.8 ou en 1.9
en tout cas une chose est sur avec les Quantum on gagne a tous les coup que ce soit en 1.8 ou en 1.9
Donc il faudra que je les rajoute sur la mienne.
Je vais quand même testé sans, c'est peut être le 8255 qui est un peu mou
Je vais quand même testé sans, c'est peut être le 8255 qui est un peu mou
J'ai pas compris sur le schéma à quoi servent les 2 leds.
Sur l'autre y en avait qu'une
Elle sont en série et doivent s'allumer en même temps non ?
Sur l'autre y en avait qu'une
Elle sont en série et doivent s'allumer en même temps non ?
la verte GREEN sert de led POWER et est allumée quand on allume le MSX
la rouge RED s'allume sur les accés au disque dur
elles ne sont pas en série mais reliées au +5V au dessus des résistances ( la petite fléche )
la rouge RED s'allume sur les accés au disque dur
elles ne sont pas en série mais reliées au +5V au dessus des résistances ( la petite fléche )
j'ai installé un Western Digital Caviar 280 de 85.3 Mb
j'ai mis 5 partitions de 16000 KB ce qui fait 80 Mb au final
j'ai installé le DOS 1 dans le C: ( aprés un essai sans succés de MISIX qui reboote en permanence )
il n'est pas possible des faire des partitions de plus de 16383 a cause d'un bug dans le programme
a la ligne 21000 la variable SI(Y) renvoi 64000 pour 32000 entrée et donc le calcul SI(Y) MOD 256 génére une erreur !!!
une analyse plus profonde du programme est possible mais il y a pas mal de passage de variables par POKE et USR donc ça risque de prendre un bon moment
j'ai mis 5 partitions de 16000 KB ce qui fait 80 Mb au final
j'ai installé le DOS 1 dans le C: ( aprés un essai sans succés de MISIX qui reboote en permanence )
il n'est pas possible des faire des partitions de plus de 16383 a cause d'un bug dans le programme
a la ligne 21000 la variable SI(Y) renvoi 64000 pour 32000 entrée et donc le calcul SI(Y) MOD 256 génére une erreur !!!
une analyse plus profonde du programme est possible mais il y a pas mal de passage de variables par POKE et USR donc ça risque de prendre un bon moment
