Bonjour,

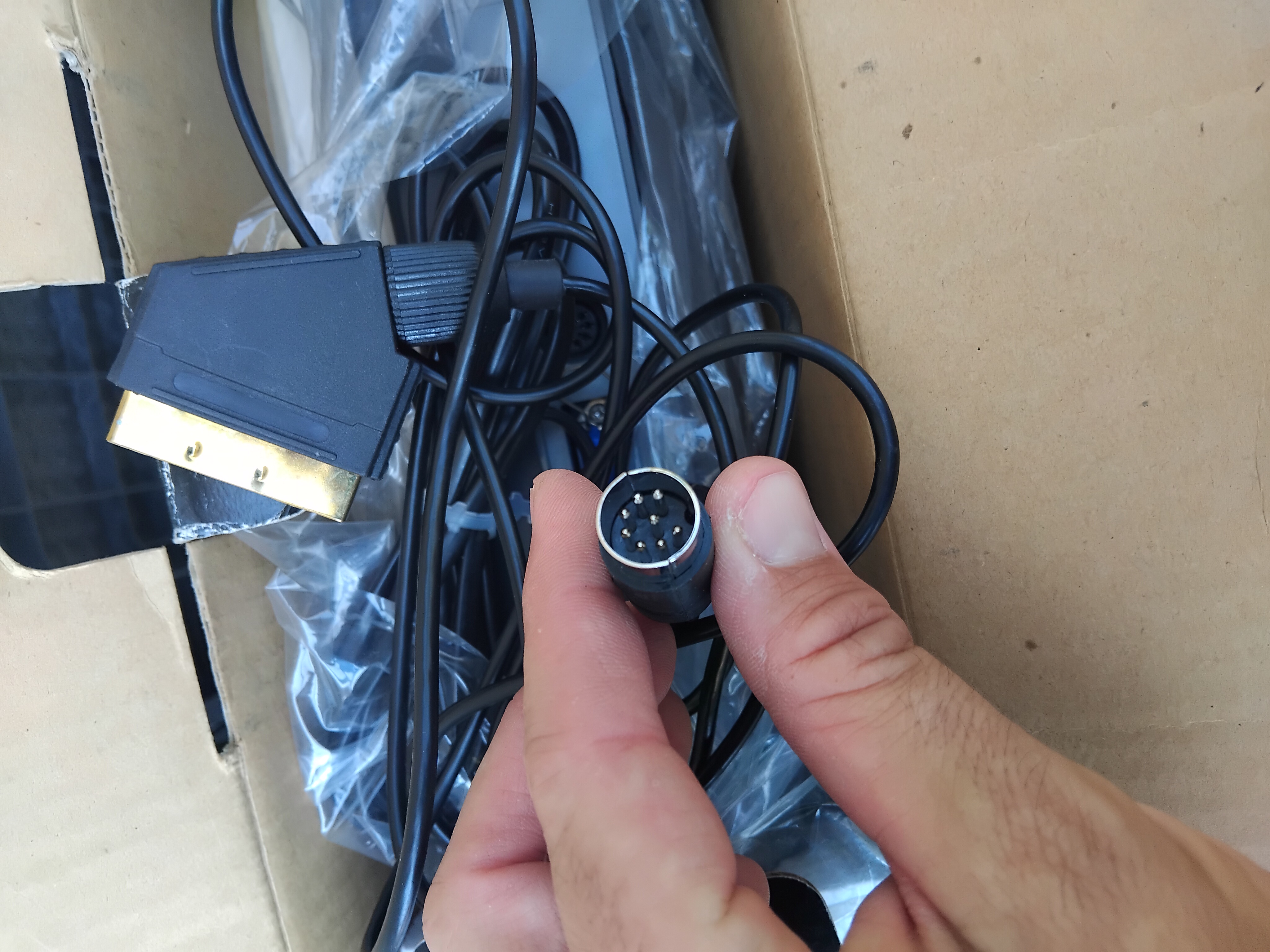

J'ai un msx canon v-20, à priori il marche bien, lorsque je l'ai eu j'ai du trouver un cable vidéo, mais lorsque je l'allume j'ai un écran rouge. Comme je suis un nul en ordi, je me dit, soit allez dans les menus, soit c'est le cable qui n'est pas bon, soit la tv mais sur les autres machines tout est nickel.
Si vous avez des suggestions ou des remarques sur le problémes je suis preneur.
J'ai un msx canon v-20, à priori il marche bien, lorsque je l'ai eu j'ai du trouver un cable vidéo, mais lorsque je l'allume j'ai un écran rouge. Comme je suis un nul en ordi, je me dit, soit allez dans les menus, soit c'est le cable qui n'est pas bon, soit la tv mais sur les autres machines tout est nickel.
Si vous avez des suggestions ou des remarques sur le problémes je suis preneur.
Carpe Diem
... ou presque
diantre, la différence est effectivement subtile.Pour le câble du V20, possiblement voir avec nos amis espagnols de retrocables.es, ils ont un panel très large en vente et ne sont pas avares de conseils.
Pourquoi s'évertuer à voler avec des aigles quand on travaille avec des dindes...
bpmsx
bpmsx
par expérience : pour souder les fils je conseille l'achat d'une prise femelle et de l'emmancher sur la mâle car sinon le plastique a tendance a fondre et les broches se mettent de travers
sur cette télévisison, les vieilles consoles marchent nikel, après lorsque le msx est branché l'image est net, je vois les lettres, logo nickel mais avec cette couleur rouge.
pour la prise, merci de l'information, pas évident de voir la différence entre les 2 modèles de 8din.
merci en tout cas.
pour la prise, merci de l'information, pas évident de voir la différence entre les 2 modèles de 8din.
merci en tout cas.
Carpe Diem
Si vous gardez ce câble, la prise DIN va détruire le socle récepteur par les enfichages très durs.
Soit vous changez la prise pour un bon modèle, soit un adaptateur.
Il vous faudra aussi recâbler les branchements côté Péritel suivant le bon schéma.
Ou alors voir avec le Corse (bastion rebel) s'il en vend !
Amcalement
Soit vous changez la prise pour un bon modèle, soit un adaptateur.
Il vous faudra aussi recâbler les branchements côté Péritel suivant le bon schéma.
Ou alors voir avec le Corse (bastion rebel) s'il en vend !
Amcalement
bpmsx
d'aprés Monsieur Jipé
" le mystére du cable du Canon V20 résolu
le brochage du constructeur est bien le bon ( ouf
) heureusement
DIN 1 Commutation rapide -> 16 Péritel
DIN 2 Masse a relier aux masses Péritel
DIN 3 Bleu -> 7 Péritel
DIN 4 Synchro -> 20 Péritel
DIN 5 Rouge -> 15 Péritel
DIN 6 Commutation lente -> 8 Péritel
DIN 7 Audio 6 -> Péritel
DIN 8 Vert -> 11 Péritel
c'est au niveau du repérage de la prise DIN que tout se joue
l'ordre des pinoches n'est pas standard avec les autres DIN 8
voici le bon répérage vu du coté soudures relevé sur une prise d'époque ou les N° étaient marqués
et une image du NET qui est la bonne , a appliquer uniquement au canon V20 et au Yashica"
Edité par bpmsx Le 03/08/2026 à 08h16
" le mystére du cable du Canon V20 résolu
le brochage du constructeur est bien le bon ( ouf
) heureusementDIN 1 Commutation rapide -> 16 Péritel
DIN 2 Masse a relier aux masses Péritel
DIN 3 Bleu -> 7 Péritel
DIN 4 Synchro -> 20 Péritel
DIN 5 Rouge -> 15 Péritel
DIN 6 Commutation lente -> 8 Péritel
DIN 7 Audio 6 -> Péritel
DIN 8 Vert -> 11 Péritel
c'est au niveau du repérage de la prise DIN que tout se joue
l'ordre des pinoches n'est pas standard avec les autres DIN 8
voici le bon répérage vu du coté soudures relevé sur une prise d'époque ou les N° étaient marqués
et une image du NET qui est la bonne , a appliquer uniquement au canon V20 et au Yashica"
Edité par bpmsx Le 03/08/2026 à 08h16
