L'atelier IDENTIFIEZ MOI! Identifier differents types de barettes pour upgrader la capacité mémoire
Bonjour. (Ce premier post synthétise les informations recueillis à mesure de votre aide)
A l'époque du Msxcafé, j'avais lu un post expliquant la possibilité d'uprgrader la mémoire MSX de 128 Ko (1Mb) à 2, 4 et même 8 Méga bits sur un MSX Philips NMS 8250.
J'avais donc l'intention d'upgrader mon MSX en pratiquant une modification à même la carte mère.
J'avais donc acheté deux barrettes de mémoire PC, mais je ne me rappel plus du tout des formats pour lesquelles elles étaient prévues.

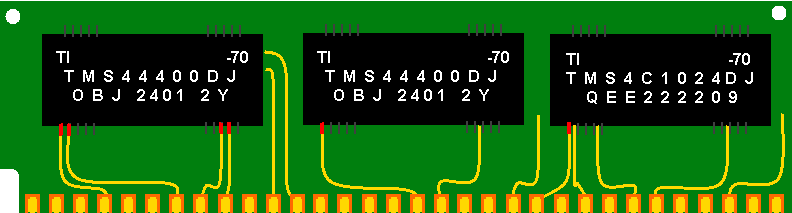

Voici donc une première barette donc je ne connais ni le format di la compatibilité:
Face Avant:
Sur la partie Face Avant sont utilisées les pins:
4, 7, 8, 9, 11, 12, 17, 18, 21, 22, 24, 26, 27, 30. Soit 14 Pins au total.
Face Arrière:
Sur la Partie Face Arrière sont utilisées les pins:
4, 5, 14, 19, 30. soit 5 Pins au total.
Nb: Cette barette contient 32 pins par face. Soit 64 pins au total.

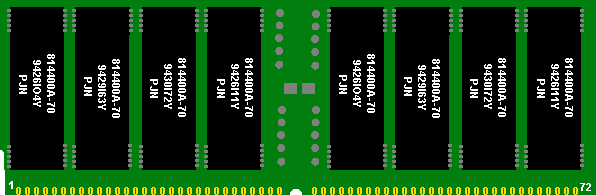

Une autre barrette sortie du fond d'un tirroir.
Face Avant:

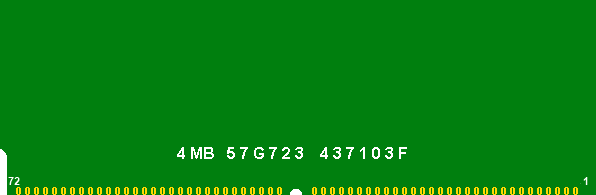

Face Arrière.
Par avance, merci de m'aider à y voir plus clair.
Cordialement, Igal. Edité par igal Le 26/10/2010 à 14h43
A l'époque du Msxcafé, j'avais lu un post expliquant la possibilité d'uprgrader la mémoire MSX de 128 Ko (1Mb) à 2, 4 et même 8 Méga bits sur un MSX Philips NMS 8250.
J'avais donc l'intention d'upgrader mon MSX en pratiquant une modification à même la carte mère.
J'avais donc acheté deux barrettes de mémoire PC, mais je ne me rappel plus du tout des formats pour lesquelles elles étaient prévues.
Voici donc une première barette donc je ne connais ni le format di la compatibilité:
Face Avant:
Sur la partie Face Avant sont utilisées les pins:
4, 7, 8, 9, 11, 12, 17, 18, 21, 22, 24, 26, 27, 30. Soit 14 Pins au total.
Face Arrière:
Sur la Partie Face Arrière sont utilisées les pins:
4, 5, 14, 19, 30. soit 5 Pins au total.
Nb: Cette barette contient 32 pins par face. Soit 64 pins au total.
Une autre barrette sortie du fond d'un tirroir.
Face Avant:
Face Arrière.
Par avance, merci de m'aider à y voir plus clair.
Cordialement, Igal. Edité par igal Le 26/10/2010 à 14h43
Par contre c'est 4 mo et pas 8mo on est pas sur amiga
je penses que cette limite est fixée par le fait que la machine soit en 8 bit mais je ne suis pas sur (quoique les atari ST plafonnait a 4 mo également et il me semble que c'était a cause du fait de la gestion 8 bit de la ram et non pas 16 bic comme l'était la machine
Edité par
galine
Le 26/10/2010 à 11h25
je penses que cette limite est fixée par le fait que la machine soit en 8 bit mais je ne suis pas sur (quoique les atari ST plafonnait a 4 mo également et il me semble que c'était a cause du fait de la gestion 8 bit de la ram et non pas 16 bic comme l'était la machine
Edité par
galine
Le 26/10/2010 à 11h25
galine :
Par contre c'est 4 mo et pas 8mo on est pas sur amiga je penses que cette limite est fixée par le fait que la machine soit en 8 bit mais je ne suis pas sur (quoique les atari ST plafonnait a 4 mo également et il me semble que c'était a cause du fait de la gestion 8 bit de la ram et non pas 16 bic comme l'était la machine
je penses que cette limite est fixée par le fait que la machine soit en 8 bit mais je ne suis pas sur (quoique les atari ST plafonnait a 4 mo également et il me semble que c'était a cause du fait de la gestion 8 bit de la ram et non pas 16 bic comme l'était la machineJe parlais de MégaBits!
Mais du coup, tu m'apprends qu'il est possible d'upgrader la mémoire à 32 mégabits!
Autrement dit, l'équivalent en volume de Ram de 8 fois plus important que le l'espace Rom contenu dans Métal Gear 2!
Si c'est bien ca, alors, c'est très cool ca
Il me semble bien que:
En Ram on s'exprime en Mégaoctets plutôt qu'en Mégabits!
En Rom on s'exprime en Mégabits plutôt qu'en Mégaoctets! Edité par igal Le 26/10/2010 à 11h48
pour la rame je ne parles jamais en mega bit je parles en ko ou mo mais pas en mb après ca porte a confusion de plus les spécifications des composants attenant a la mémoire est quasiment toujours indiquée comme cela
Concernant les appellations rom oui et encore je penses que c'est plus commercial genre whaa un jeu en 4 megabist oO les gens faisait souvent la confusion megaocté et megabits c'est plus vendeur les megabits ont quasiment disparut du langage avec les machines a CD mais la c'est une autre histoire.
après ca porte a confusion de plus les spécifications des composants attenant a la mémoire est quasiment toujours indiquée comme cela Concernant les appellations rom oui et encore je penses que c'est plus commercial genre whaa un jeu en 4 megabist oO les gens faisait souvent la confusion megaocté et megabits c'est plus vendeur les megabits ont quasiment disparut du langage avec les machines a CD mais la c'est une autre histoire
.
les puces sont bien de 4bits x 1024 pour les 2 de gauche et 1bit x 1024 pour celle de droite bit de parité sur PC
par contre le format 32 broches n'est pas le standard d'une SIMM qui fait 30 broches
par contre le format 32 broches n'est pas le standard d'une SIMM qui fait 30 broches
Jipe :
les puces sont bien de 4bits x 1024 pour les 2 de gauche et 1bit x 1024 pour celle de droite bit de parité sur PC
par contre le format 32 broches n'est pas le standard d'une SIMM qui fait 30 broches
par contre le format 32 broches n'est pas le standard d'une SIMM qui fait 30 broches
J'ai fais l'effort d'un dessin, de sorte à bien montré les particularités de ces barettes.
Peut être que ces similitudes entre les deux Faces ont une importance:
Sur la partie Face Avant, les pins 1,2,3 et 31,32 ne sont pas reliées.
Sur la partie Face Arrière, les pins 1,2,3 et 31,32 ne sont pas connéctés.
Sur la partie Face Avant sont utilisées les pins:
4, 7, 8, 9, 11, 12, 17, 18, 21, 22, 24, 26, 27, 30. Soit 14 Pins au total.
Sur la Partie Face Arrière sont utilisées les pins:
4, 5, 14, 19, 30. soit 5 Pins au total.
Edité par igal Le 26/10/2010 à 14h42
Voici ce que ca donne de loin je n'ai pas de meilleur photo malheureusement -_-.
Uploaded with ImageShack.us Edité par galine Le 26/10/2010 à 14h57
Uploaded with ImageShack.us Edité par galine Le 26/10/2010 à 14h57
