L'atelier Sony F1-XDJ Upgrade RAM 256Ko Retour d'expérience sur l'upgrade
Bonjour à tous,
petit retour d'expérience sur l'upgrade a 256Ko RAM de mon petit Sony F1-XDJ (qui a normalement 64Ko d'usine)
Schéma Pcb trouvé sur le site collaboratif de PCBWAY , et inspiré de la page de B@ss qui n'existe plus,
cependant le lien est toujours présent sur msx ressource center pour ceux qui veulent retrouver la page sur la wayback machine (c'est comme ça que je l'ai retrouvé)
le point A8 étant relié au pin 45 du chip Sony MB670836
schema pcbway
2 points d'attention :
la soudure sur le chip sony est pas à la portée de tout le monde, faut du fil hyper fin (j'ai utilisé du kynar jauge AWG 28), pas lésiner sur le flux, et j'ai utilisé un scotch pour maintenir le fil avant de souder, et avoir de bonnes lunettes
. Le point positif, le pad sur lequel il faut souder est assez visible, car il est en retrait par rapport aux pads à droite :

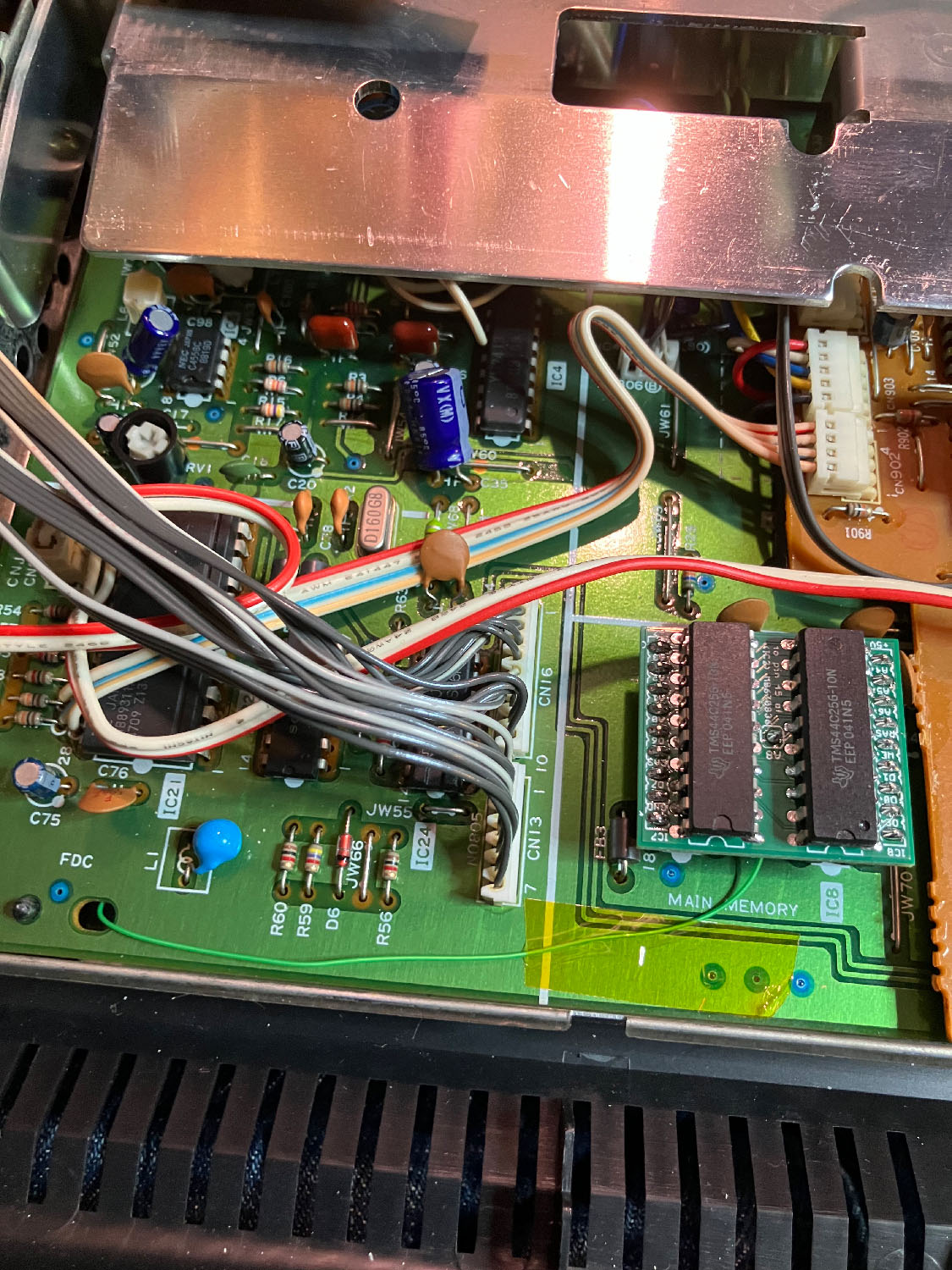

second soucis, j'ai du raccourcir mes connecteurs pin header de 2/3 mm (à la pince), afin que cela s'enfonce jusqu'au bout dans les sockets (qui étaient déjà présent sur ma machine, du coup je me demande si c'est pas moi qui avait installé les sockets il y a quelques mois...ah c'est pas drole de vieillir
)
sinon j'arrivais pas à remettre le blindage et le clavier

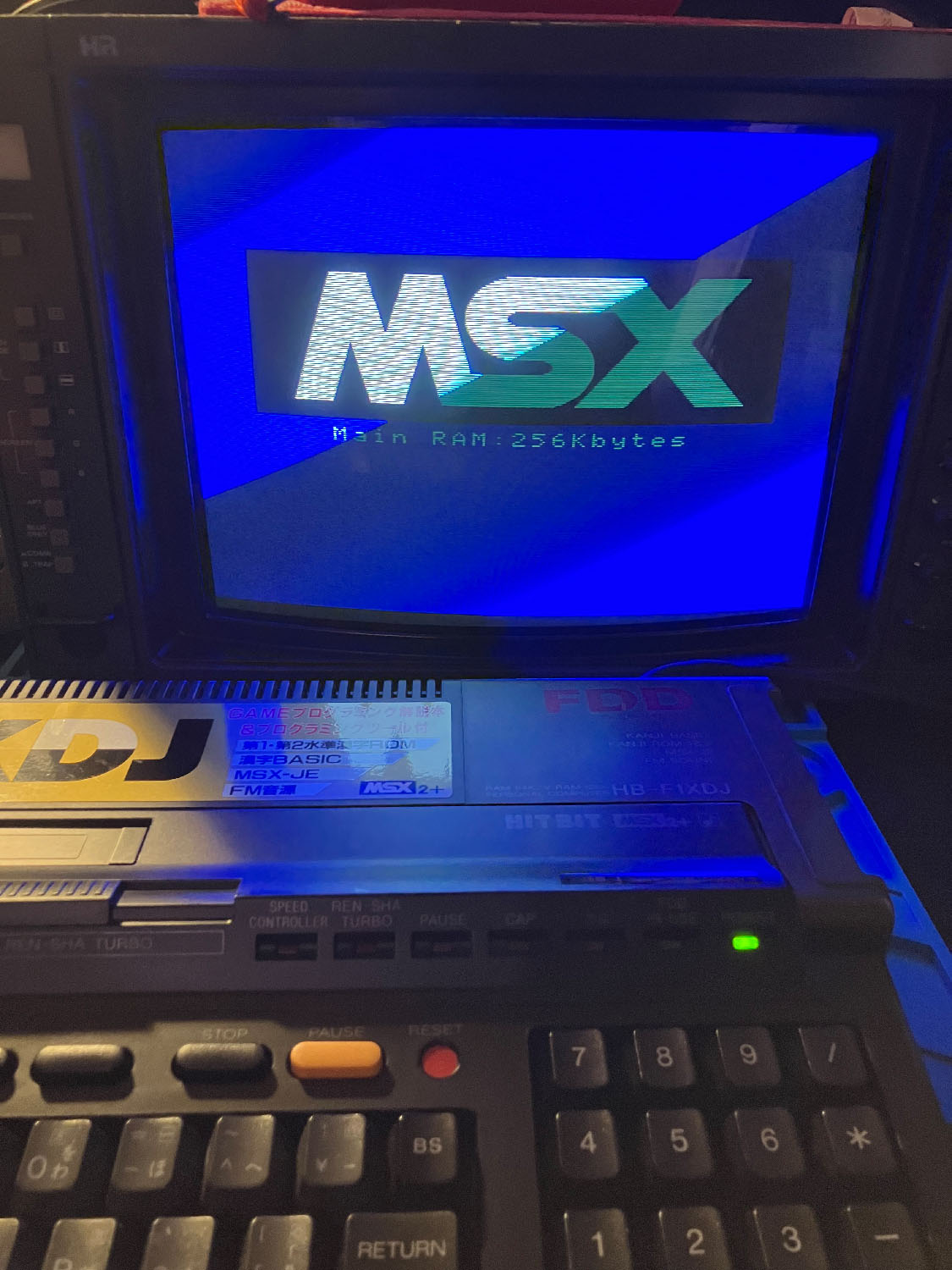

et la bonne nouvelle, ça marche comme un charme :
Voilà, pour ceux qui veulent tenter l'expérience sur leurs machines, c'est testé et approuvé ! Ceci dit j'ai pas encore testé avec des jeux/logiciels, donc je reposterais pour confirmer que tout est fonctionnel, mais au boot c'est ok
Edité par
aXee
Le 04/09/2025 à 23h14
petit retour d'expérience sur l'upgrade a 256Ko RAM de mon petit Sony F1-XDJ (qui a normalement 64Ko d'usine)
Schéma Pcb trouvé sur le site collaboratif de PCBWAY , et inspiré de la page de B@ss qui n'existe plus,
cependant le lien est toujours présent sur msx ressource center pour ceux qui veulent retrouver la page sur la wayback machine (c'est comme ça que je l'ai retrouvé)
le point A8 étant relié au pin 45 du chip Sony MB670836
schema pcbway
2 points d'attention :
la soudure sur le chip sony est pas à la portée de tout le monde, faut du fil hyper fin (j'ai utilisé du kynar jauge AWG 28), pas lésiner sur le flux, et j'ai utilisé un scotch pour maintenir le fil avant de souder, et avoir de bonnes lunettes
. Le point positif, le pad sur lequel il faut souder est assez visible, car il est en retrait par rapport aux pads à droite :second soucis, j'ai du raccourcir mes connecteurs pin header de 2/3 mm (à la pince), afin que cela s'enfonce jusqu'au bout dans les sockets (qui étaient déjà présent sur ma machine, du coup je me demande si c'est pas moi qui avait installé les sockets il y a quelques mois...ah c'est pas drole de vieillir
)sinon j'arrivais pas à remettre le blindage et le clavier
et la bonne nouvelle, ça marche comme un charme :
Voilà, pour ceux qui veulent tenter l'expérience sur leurs machines, c'est testé et approuvé ! Ceci dit j'ai pas encore testé avec des jeux/logiciels, donc je reposterais pour confirmer que tout est fonctionnel, mais au boot c'est ok
Edité par
aXee
Le 04/09/2025 à 23h14
Je suis en train de me rendre compte que j'ai absolument pas mis les 2 condensateurs smd de 100nF, car que je n'avais pas spécialement remarqué les emplacements sur la pcb de Kinmami . Bon...
J'imagine que cela a un intérêt technique, du coup j'attendrais de faire une commande de composants pour un autre projet pour me fournir ces 2 condensateurs dans le lot
J'imagine que cela a un intérêt technique, du coup j'attendrais de faire une commande de composants pour un autre projet pour me fournir ces 2 condensateurs dans le lot
