L'école MSX2+ Quelle machine modifier ?
Reprise du message précédent
Jipe :
le VG8235 /00 QWERTY ou bien le /19 AZERTY sont bien transformables en 2+
Pourrais tu me donner les schemas du vg8235/00, que je jete un oeil? il faut changer l'ext basic et le msx basic contrairement au vg8235/39 ou il y a qu'un rom (comrpenant tout) c'est ça
Dans ce qu'a , les rom m'interresse aussi!
toutes les docs philips et autres MSX bien sur sont ici :
http://msxinfo.msxblue.com/msxmanuals.html
pour les roms ce sont les mêmes que pour un 8250 les 2 machines étant assez proches
http://msxinfo.msxblue.com/msxmanuals.html
pour les roms ce sont les mêmes que pour un 8250 les 2 machines étant assez proches
Attention, d'apres "TABLETTE MSX n°7" , l'implantation du VDP 2+ sur philips s'accompagne d'une instabilité latérale de l'image.
Mais sachez qu'une fois implanté le vdp 2+, c'est pas gagné car il va falloir synchroniser l'image (Grace à Jipé, il existe des solutions)
Le probleme concernerait (apparemment) les modeles suivant: 8235/19/39, 8250/55 etsony hb700f (je ne sais pas pour les autres)
Pour plus d'info, Je vous invite a le télécharger ici -> http://www.mediafire.com/?akgymhdzlzm
Une petite question pour Jipé ! Ai je besoin de synchronisé l'image sur mon vg8235/00 ??
Edité par
MSXlegend
Le 22/10/2010 à 22h46
Mais sachez qu'une fois implanté le vdp 2+, c'est pas gagné car il va falloir synchroniser l'image (Grace à Jipé, il existe des solutions)
Le probleme concernerait (apparemment) les modeles suivant: 8235/19/39, 8250/55 et
Pour plus d'info, Je vous invite a le télécharger ici -> http://www.mediafire.com/?akgymhdzlzm
Une petite question pour Jipé ! Ai je besoin de synchronisé l'image sur mon vg8235/00 ??
Edité par
MSXlegend
Le 22/10/2010 à 22h46
le VG8235/00 est identique au /19 seul le clavier différe qwerty et azerty
le VG8235/20 est identique au /39 seul le clavier différe qwerty et azerty
le HB700 n'a pas besoin d'être modifié , il a servi de modéle pour modifier les Philips
le VG8235/20 est identique au /39 seul le clavier différe qwerty et azerty
le HB700 n'a pas besoin d'être modifié , il a servi de modéle pour modifier les Philips
Jipe :
le VG8235/00 est identique au /19 seul le clavier différe qwerty et azerty
le VG8235/20 est identique au /39 seul le clavier différe qwerty et azerty
le HB700 n'a pas besoin d'être modifié , il a servi de modéle pour modifier les Philips
le VG8235/20 est identique au /39 seul le clavier différe qwerty et azerty
le HB700 n'a pas besoin d'être modifié , il a servi de modéle pour modifier les Philips
Alors j'envi les heureux possesseur des sony hb f700 avec leur 256 kb, merci jipé
Edité par
MSXlegend
Le 22/10/2010 à 22h47
Une manip de moins c'est toujours ca de prit
d'ailleurs a ce sujet je suis tombé sur un tuto pour mon 700.. y'a un peu de boulot on dirait ...
http://www.bas-ditta.info/verkoopenlinks/doehetzelf/msx%202%20plus/sony%20700%20msx2.pdf
les manips ne changent pas selon les versions ? F/P/D ?
d'ailleurs a ce sujet je suis tombé sur un tuto pour mon 700.. y'a un peu de boulot on dirait ...
http://www.bas-ditta.info/verkoopenlinks/doehetzelf/msx%202%20plus/sony%20700%20msx2.pdf
les manips ne changent pas selon les versions ? F/P/D ?
HB-F700 256ko + VDP 9958 / Sd 2.2 bios 4.04 / Megaflashrom 512 / Slot 3.2 /FMPAC interne
bonjour a tous
je re-deterre ce suject car j'ai une question, plus particulierement à Jipé
J'ai un VG8235/39 a modifier en 2+ Par contre je me rend compte que je n'aurais pas toutes les fonctionnalité que si je modifie un vg8235/19
Je voudrais donc me faire un jeu de ROM2+ 64ko
Pourrais tu me confirmer ce qui suit stp (rom d'origine)
Bios 0000-7FFFF (32ko)
EXT 8000-BFFFF (16k)
Disk ROM a partir de C000 (16ko)
Je desire tout simplement remplacer le bios et l'ext basic par un 2+
Est ce possible sans port F4, il faut que ça rentre...Peut etres as tu une version toute prete a me depanner
Merci encore
je re-deterre ce suject car j'ai une question, plus particulierement à Jipé
J'ai un VG8235/39 a modifier en 2+ Par contre je me rend compte que je n'aurais pas toutes les fonctionnalité que si je modifie un vg8235/19
Je voudrais donc me faire un jeu de ROM2+ 64ko
Pourrais tu me confirmer ce qui suit stp (rom d'origine)
Bios 0000-7FFFF (32ko)
EXT 8000-BFFFF (16k)
Disk ROM a partir de C000 (16ko)
Je desire tout simplement remplacer le bios et l'ext basic par un 2+
Est ce possible sans port F4, il faut que ça rentre...Peut etres as tu une version toute prete a me depanner
Merci encore
j'ai une machine qui a toutes ces caractéristiques :
/39
2+
pas de port f4
mais il faut ajouter une rom supplémentaire de 16k pour que ce soit fonctionnel
il faut que je fasse le schéma et repique le contenu des roms
donc faudra patienter un peu car elle sous forme de carte nue sans alim ni clavier
/39
2+
pas de port f4
mais il faut ajouter une rom supplémentaire de 16k pour que ce soit fonctionnel
il faut que je fasse le schéma et repique le contenu des roms
donc faudra patienter un peu car elle sous forme de carte nue sans alim ni clavier
Salut
Pour Synchro et modif 2+
Sur mon 8250 /256ko/192ko Modifier en 2+ et REG F4 (schéma de LEGEND) j'ai pas eu besoin de faire de modif synchro
Sur mon 8280 /1024ko/192ko toujours en MSX2 pour l'instant , j'y pense sérieusement j'ai déjà récupérer des schémas ci dessous et les composants , le VDP est desouder et sur support , il ne me reste que le câblage
pour les ROMS il faut chercher un peu partout et graver , je viens bien de trouver la Memory Counter MSX2 dans une archive SONY !! et elle marche !! (Bluemsx, l'Eprom est graver et est prête a l'instal )
Pour Synchro et modif 2+
Sur mon 8250 /256ko/192ko Modifier en 2+ et REG F4 (schéma de LEGEND) j'ai pas eu besoin de faire de modif synchro
Sur mon 8280 /1024ko/192ko toujours en MSX2 pour l'instant , j'y pense sérieusement j'ai déjà récupérer des schémas ci dessous et les composants , le VDP est desouder et sur support , il ne me reste que le câblage
pour les ROMS il faut chercher un peu partout et graver , je viens bien de trouver la Memory Counter MSX2 dans une archive SONY !! et elle marche !! (Bluemsx, l'Eprom est graver et est prête a l'instal )
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Voici un petit schéma qui contient l'ensemble de la modif
Pour ajouter la numérisation en SCREEN 5,6 et 7:
Le sujet est par là => http://www.msxvillage.fr/forum/topic.php?id=2069 Edité par igal Le 04/01/2014 à 09h22
Pour ajouter la numérisation en SCREEN 5,6 et 7:
Le sujet est par là => http://www.msxvillage.fr/forum/topic.php?id=2069 Edité par igal Le 04/01/2014 à 09h22
Igal, pour limiter ton probleme de "chauffe" du 7805, je te conseil de mettre dans tous tes montages, une resistance de 100 Ohm 1/2w sur le 12v, ça reduit considerablement la surchauffe.
Sinon j'ai hate de voir comment proceder pour rajouter une Eprom de 16k dans un vg8235/39
Edité par
MSXlegend
Le 05/01/2014 à 11h36
Sinon j'ai hate de voir comment proceder pour rajouter une Eprom de 16k dans un vg8235/39
Edité par
MSXlegend
Le 05/01/2014 à 11h36

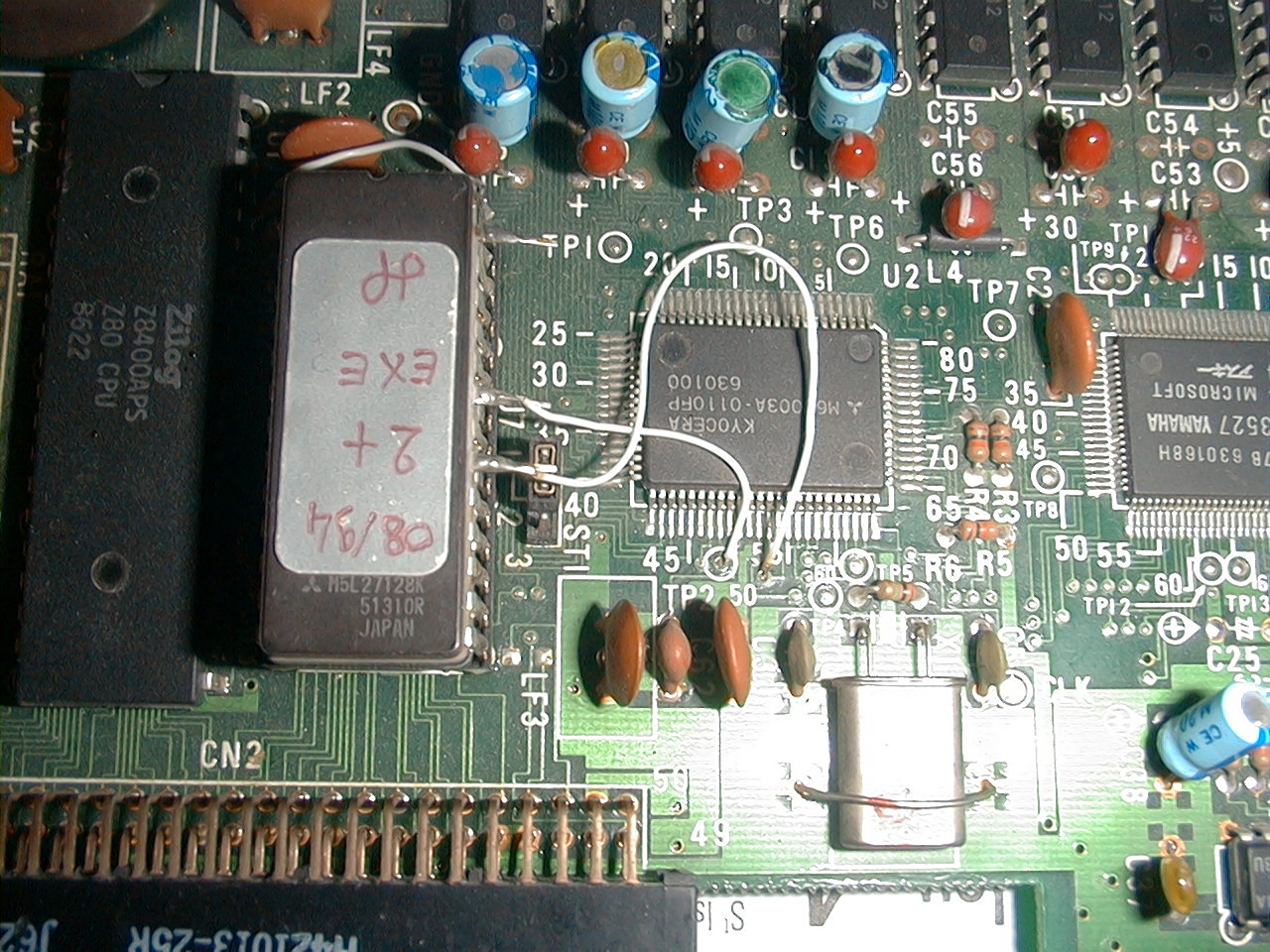

voila je commence par les fichiers des roms 2 plus pour 8235-39 avec clavier AZERTY
8235-39-2p.zip
la rom 64k remplace la rom d'origine
la rom 16k contient les 16k manquant pour la subrom a monter en gigogne sur la rom d'origine
au final on obtient un MSX2 plus sans port F4 avec le logo au démarrage
le cablage quand mon apn sera rechargé
8235-39-2p.zip
la rom 64k remplace la rom d'origine
la rom 16k contient les 16k manquant pour la subrom a monter en gigogne sur la rom d'origine
au final on obtient un MSX2 plus sans port F4 avec le logo au démarrage
le cablage quand mon apn sera rechargé
