L'atelier Réparation Yamanooto 8Mb
Bonjour,

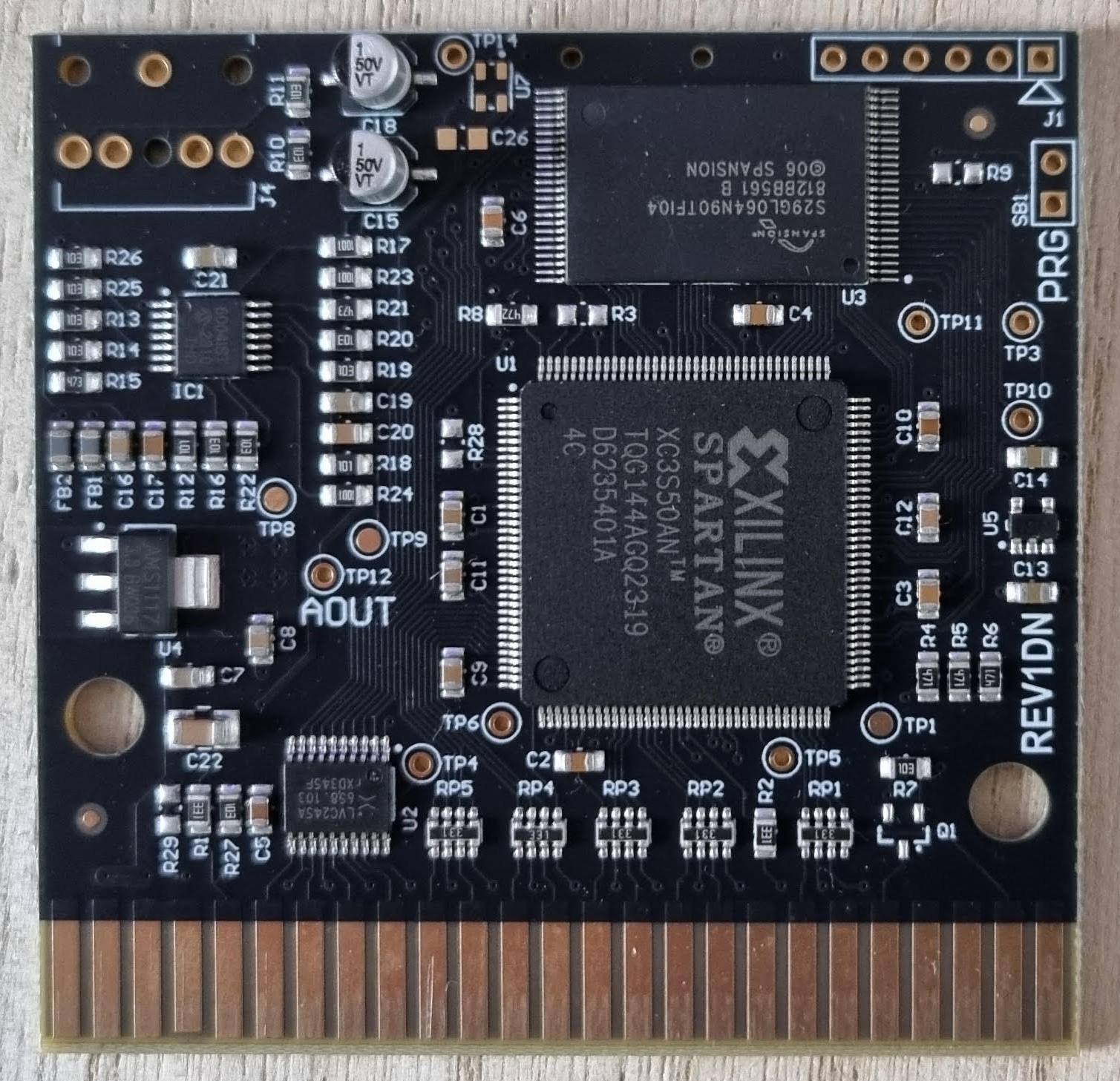

Hier, j'ai installé une jack sur chacune de mes 2 Yamanooto 8Mo.
Tout s'est bien passé (c'est basique), il ne restait plus qu'à faire le trou dans la coque.
Aujoud'hui, j'ai voulu flasher l'une d'elle et sur ma configuration, pour le faire, il faut que je place ma Carnivore2 dans le slot I et la Yamanooto dans le slot 2 (Avec DEL, la Carnivore2 ne démarre pas après le reboot dans le slot 2 en présence de la Yamanooto).
J'ai donc pris ma carte et l'ai insérée avec l'arrière de la machine. Sauf que je ne sais pas comment je me suis débrouillé mais je l'ai insèré... du mauvais côté et j'ai arraché deux condensateurs et untransistor régulateur de tension CMS.
Je ne serai pas capable de remettre le transistor et j'ai perdu un condensateur.
Est-ce quelqu'un pourrait me dire les valeurs que j'essaie de mettre des composants classiques à la place pour les emplacements C13 C14 et U5 ? Edité par DataPro Le 26/05/2025 à 12h12
Hier, j'ai installé une jack sur chacune de mes 2 Yamanooto 8Mo.
Tout s'est bien passé (c'est basique), il ne restait plus qu'à faire le trou dans la coque.
Aujoud'hui, j'ai voulu flasher l'une d'elle et sur ma configuration, pour le faire, il faut que je place ma Carnivore2 dans le slot I et la Yamanooto dans le slot 2 (Avec DEL, la Carnivore2 ne démarre pas après le reboot dans le slot 2 en présence de la Yamanooto).
J'ai donc pris ma carte et l'ai insérée avec l'arrière de la machine. Sauf que je ne sais pas comment je me suis débrouillé mais je l'ai insèré... du mauvais côté et j'ai arraché deux condensateurs et un
Je ne serai pas capable de remettre le transistor et j'ai perdu un condensateur.
Est-ce quelqu'un pourrait me dire les valeurs que j'essaie de mettre des composants classiques à la place pour les emplacements C13 C14 et U5 ? Edité par DataPro Le 26/05/2025 à 12h12
MSX1: Yeno DPC-64 - Sanyo PHC-28S - Sanyo PHC-28L - Canon V20 - Sony HB-75F - Yeno MX-64
MSX2: Panasonic FS-A1F 128Ko RAM 128 Ko VRAM + Gotek + Gotek / Philips NMS 8255 Azerty
Carnivore 2 : 8Mb FlashROM ° 1024Ko RAM ° IDE ° FM-PAC(MSX Music)° SCC+
Wozblaster
il faut eviter les composants classic, j ai essayé sur un autre pcb, et les pattes cms sont trop fragile et s arrache facilement!!
tu peux y arriver avec une paire de lunette de lecture genre x3. il faut une pince a epiler aussi : le dernier composant j ai peut etres
je t envoi son mail en mp.
ps: tes pistes sont en bon etat ? pas de casse ?
Edité par
MSXlegend
Le 25/05/2025 à 21h30
tu peux y arriver avec une paire de lunette de lecture genre x3. il faut une pince a epiler aussi : le dernier composant j ai peut etres
je t envoi son mail en mp.
ps: tes pistes sont en bon etat ? pas de casse ?
Edité par
MSXlegend
Le 25/05/2025 à 21h30
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Je vais faire une photo avec mon microscope vidéo. Vous pourrez juger de l'état des pistes.
https://fr.aliexpress.com/item/1005005767912049.html Edité par DataPro Le 26/05/2025 à 08h31
https://fr.aliexpress.com/item/1005005767912049.html Edité par DataPro Le 26/05/2025 à 08h31
MSX1: Yeno DPC-64 - Sanyo PHC-28S - Sanyo PHC-28L - Canon V20 - Sony HB-75F - Yeno MX-64
MSX2: Panasonic FS-A1F 128Ko RAM 128 Ko VRAM + Gotek + Gotek / Philips NMS 8255 Azerty
Carnivore 2 : 8Mb FlashROM ° 1024Ko RAM ° IDE ° FM-PAC(MSX Music)° SCC+
Wozblaster
Pablibiris m'a répondu :
C13 - 1uf
C14 - 1uf
U5 - LD6806TD
Le troisième composant est donc un régulateur de tension.
Je vous fais les photos ce soir pour voir l'état des pastilles avant de prendre toute décision.
C13 - 1uf
C14 - 1uf
U5 - LD6806TD
Le troisième composant est donc un régulateur de tension.
Je vous fais les photos ce soir pour voir l'état des pastilles avant de prendre toute décision.
MSX1: Yeno DPC-64 - Sanyo PHC-28S - Sanyo PHC-28L - Canon V20 - Sony HB-75F - Yeno MX-64
MSX2: Panasonic FS-A1F 128Ko RAM 128 Ko VRAM + Gotek + Gotek / Philips NMS 8255 Azerty
Carnivore 2 : 8Mb FlashROM ° 1024Ko RAM ° IDE ° FM-PAC(MSX Music)° SCC+
Wozblaster

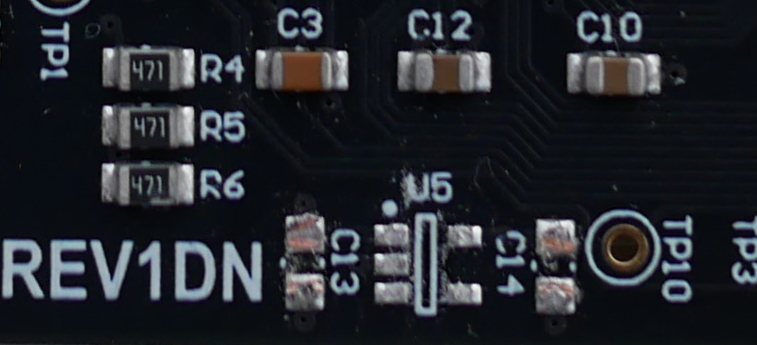

Voilà les dégâts.
Je n'ai pas retrouvé les composants arrachés que j'avais posé sur mon bureau...
Je n'ai pas retrouvé les composants arrachés que j'avais posé sur mon bureau...
MSX1: Yeno DPC-64 - Sanyo PHC-28S - Sanyo PHC-28L - Canon V20 - Sony HB-75F - Yeno MX-64
MSX2: Panasonic FS-A1F 128Ko RAM 128 Ko VRAM + Gotek + Gotek / Philips NMS 8255 Azerty
Carnivore 2 : 8Mb FlashROM ° 1024Ko RAM ° IDE ° FM-PAC(MSX Music)° SCC+
Wozblaster
j'ai cru comprendre que tu as perdu un capa uniquement ?
As tu le transistor ?
je n'ai pas de 1uF en stock en cms !
pour etres sur !! Tes pistes n'ont pas souffert et sont en bon état ? Edité par MSXlegend Le 28/05/2025 à 16h07
As tu le transistor ?
je n'ai pas de 1uF en stock en cms !
pour etres sur !! Tes pistes n'ont pas souffert et sont en bon état ? Edité par MSXlegend Le 28/05/2025 à 16h07
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Bonjour. Bonne nouvelle, j'ai retrouvé le condensateur et le régulateur (tellement petits).MSX1: Yeno DPC-64 - Sanyo PHC-28S - Sanyo PHC-28L - Canon V20 - Sony HB-75F - Yeno MX-64
MSX2: Panasonic FS-A1F 128Ko RAM 128 Ko VRAM + Gotek + Gotek / Philips NMS 8255 Azerty
Carnivore 2 : 8Mb FlashROM ° 1024Ko RAM ° IDE ° FM-PAC(MSX Music)° SCC+
Wozblaster
