L'atelier PCB beecard (DIY)
Reprise du message précédent
Jipe :
C'est totalement faux sur MRC !! voici les bons pinouts
le brochage du connecteur est bien le bon car il ne fait que 30 contacts
le Bee Card elle à 32 contacts les 2 des extrémités ne sont donc pas utilisés
je n'avais pas fait attention. Merci Jipé
Ils auraient du quand meme les laisser non ? car elles existent sur la carte du coup c est decalé. Je vais laisser telle que pour ma comprehension
Ils auraient du quand meme les laisser non ? car elles existent sur la carte du coup c est decalé. Je vais laisser telle que pour ma comprehension
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
je pense que c'est moi l'auteur des photos et de la numérotation car c'est ma façon de travailler
je suis parti du 1 marqué sur le connecteur qui est trompeur car c'est un trou vide

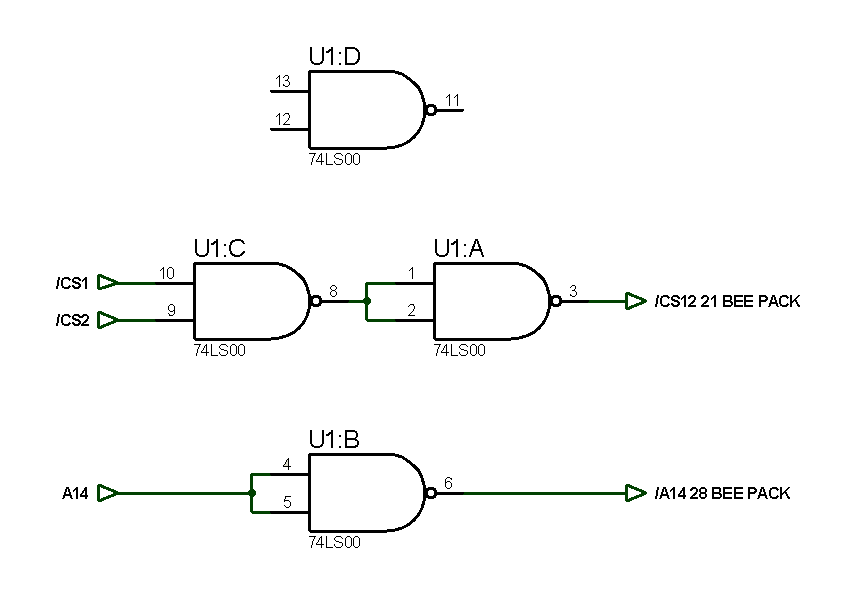

voici le schéma du 74LS00
les signaux vers la BEE CARD sont donc le /CS12 qui est la combinaison du /CS1 et du /CS2
et /A14 qui est juste une inversion de A14 et qui doit éviter d'inverser les banks 4000-7FFF 8000-BFFF dans l'eprom lors du gravage
a toi de jouer pour les tests
c'est top
y a plus qu a tester
y a plus qu a tester
