L'atelier Alim VG-8235 en rade !
Bonjour,
Je reprends un début de discussion depuis un autre fil, ou il n'avait pas sa place.
J'ai récupéré un NMS-8235/39 HS.
Symptôme : ne s'allume pas du tout.
Aucune tension en sortie du PSU (pas de 12v, -12,5 etc.. tout est à 0).
En sortie du transfo principal j'ai environ 22,6 V AC
Après le pont de diode, j'ai 29,7 V DC
En entrée du régulateur de tension STK7561, j'ai 29,7V sur les pins 14 à 17 (VIN1 et VIN2, ce qui corresponds au specs) , et 8,1V sur la pin 13 (VZ, je ne sais pas combien je devrais avoir ici)
En sortie du régulateur j'ai 0V sur les pins 6,7 au lieu de 5V et 0V sur les pins 10 et 11 au lieu de 12V. Bref 0V partout !
La pin 1 (Cutoff) est à 0V : ce n'est pas clair pour moi, ne doit-elle pas être >3V ??
A ce stade, j'ai tenté de changer le régulateur par un autre que j'ai sur une autre carte.
Ceci dit, cette dernière carte ne fonctionne pas non plus (il semble y avoir un court-circuit quelque part) et peut-être que son régulateur ne fonctionne pas...
Résultat idem.
De même, j'ai vérifié les condos C7,C8 et C5 (en les dessoudant) qui sont ok (testé sur multimètre en mode capacité).
Donc, là je ne sait plus trop quoi faire...
Peut-être que le régulateur d'origine ainsi que celui de l'autre carte son en rade... ce serait pas de chance, mais comment savoir...
Quelqu'un a t-il une idée du soucis ?
Je reprends un début de discussion depuis un autre fil, ou il n'avait pas sa place.
J'ai récupéré un NMS-8235/39 HS.
Symptôme : ne s'allume pas du tout.
Aucune tension en sortie du PSU (pas de 12v, -12,5 etc.. tout est à 0).
En sortie du transfo principal j'ai environ 22,6 V AC
Après le pont de diode, j'ai 29,7 V DC
En entrée du régulateur de tension STK7561, j'ai 29,7V sur les pins 14 à 17 (VIN1 et VIN2, ce qui corresponds au specs) , et 8,1V sur la pin 13 (VZ, je ne sais pas combien je devrais avoir ici)
En sortie du régulateur j'ai 0V sur les pins 6,7 au lieu de 5V et 0V sur les pins 10 et 11 au lieu de 12V. Bref 0V partout !
La pin 1 (Cutoff) est à 0V : ce n'est pas clair pour moi, ne doit-elle pas être >3V ??
A ce stade, j'ai tenté de changer le régulateur par un autre que j'ai sur une autre carte.
Ceci dit, cette dernière carte ne fonctionne pas non plus (il semble y avoir un court-circuit quelque part) et peut-être que son régulateur ne fonctionne pas...
Résultat idem.
De même, j'ai vérifié les condos C7,C8 et C5 (en les dessoudant) qui sont ok (testé sur multimètre en mode capacité).
Donc, là je ne sait plus trop quoi faire...
Peut-être que le régulateur d'origine ainsi que celui de l'autre carte son en rade... ce serait pas de chance, mais comment savoir...
Quelqu'un a t-il une idée du soucis ?

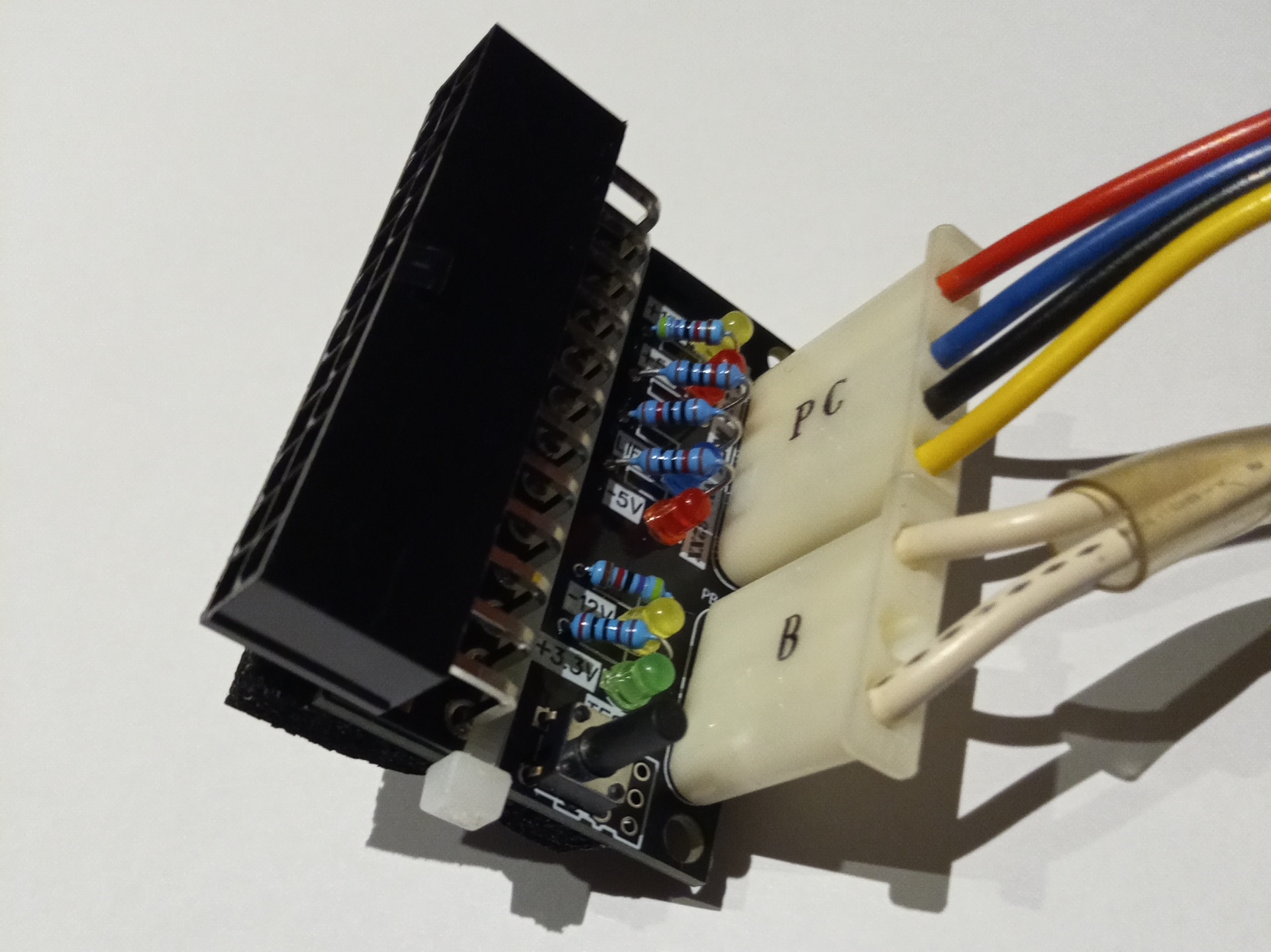

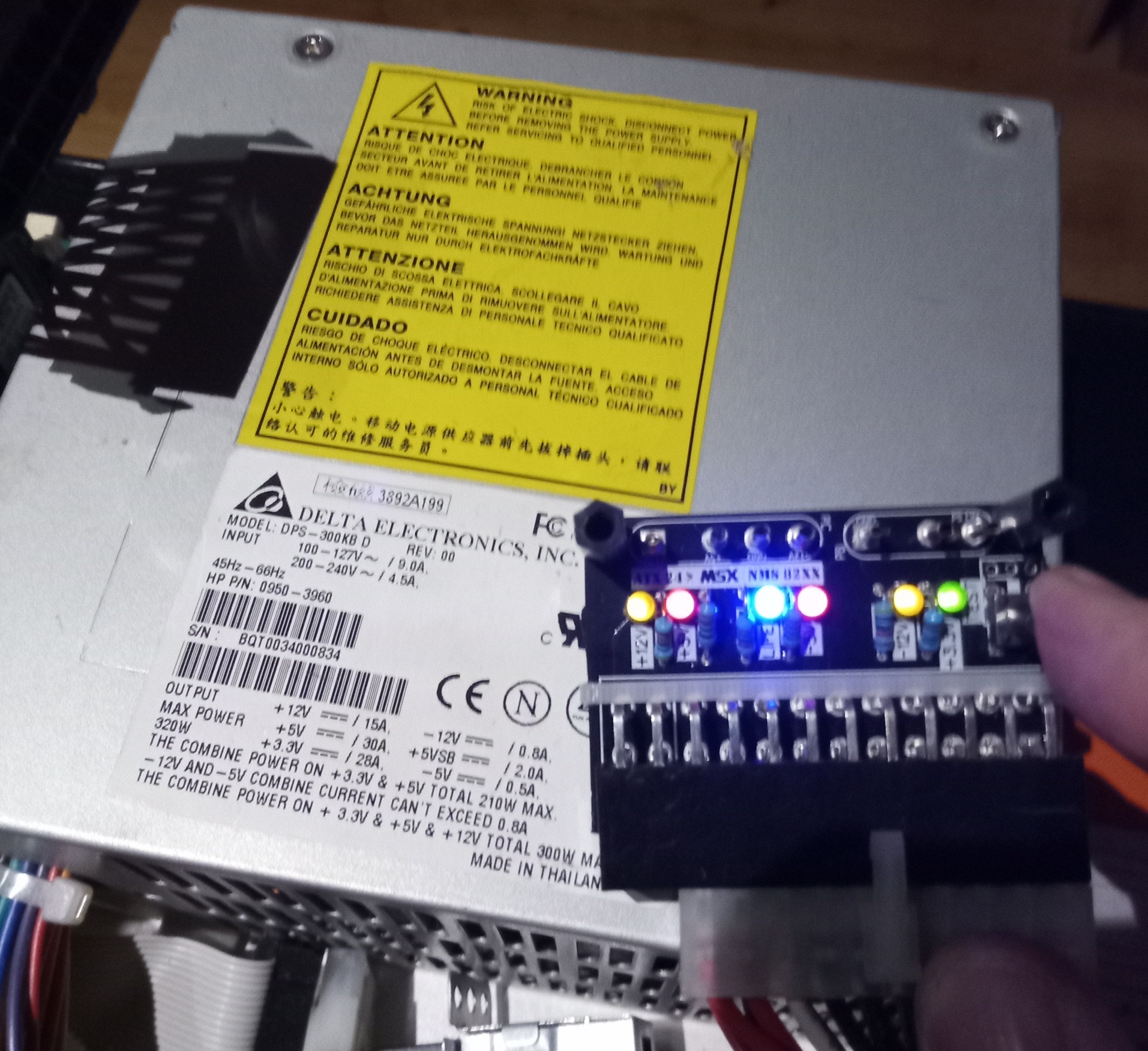

si ca peut d'aider j'ai fait un peut adaptateur Alim PC / NMS dessus y as +12V / -12V / +5V / GND prevu initialement pour 82XX
