L'atelier Dépannage d'un lecteur de 8245
1ére partie le démontage

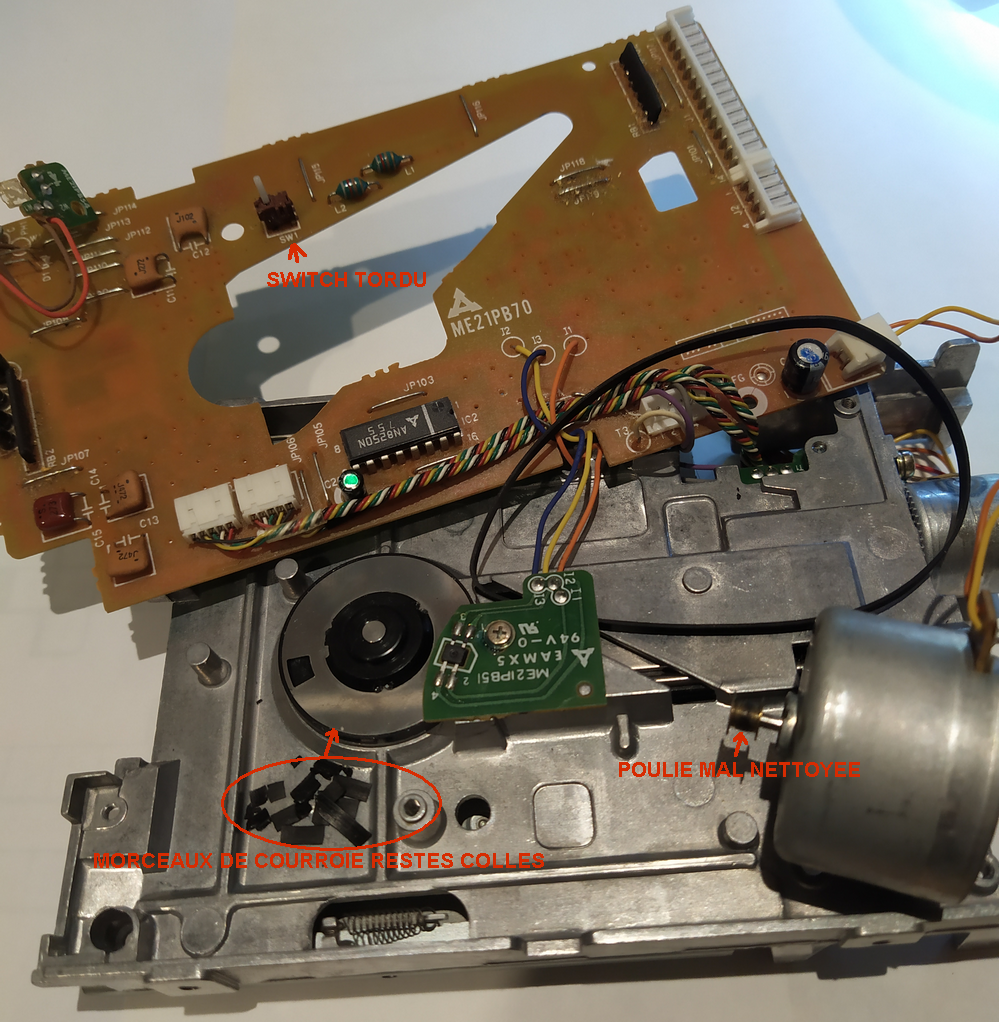

Voici la photo d'un lecteur de disquette que j'ai entre les mains et dont la courroie à déjà été remplacé
on remarque que l'ancienne courroie n'a pas été décollée de la grosse poulie et que la petite poulie est mal nettoyée
mais le pire c'est que le circuit à été remonté en tordant un petit switch
mais j'ai le même HS pour pièces détachées donc on va bien voir si je peux le sauver
Voici la photo d'un lecteur de disquette que j'ai entre les mains et dont la courroie à déjà été remplacé
on remarque que l'ancienne courroie n'a pas été décollée de la grosse poulie et que la petite poulie est mal nettoyée
mais le pire c'est que le circuit à été remonté en tordant un petit switch
mais j'ai le même HS pour pièces détachées donc on va bien voir si je peux le sauver
au vu de l etat, je me demande si la nouvelle courroie est la bonne et ne s'est pas abimé
Tous mes PCB -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
2éme partie le remontage
voila après avoir tout remis en place le lecteur ne tournait toujours pas
la limande qu'il y avait dans ce 8245 était câblée à l'envers sauf la masse
au vu de la découpe dans la coque c'est du à un essai infructueux de montage d'un lecteur PC
donc j'ai essayé avec une autre limande 14 fils d'origine et la rotation était correcte mais pas de chargement du jeu
ouvert mon 8245 et essayé avec mon lecteur de PC -> pas de chargement du jeu
vu que les potentiomètres VR1 et VR2 n'étaient pas dans la même position que sur le mien
réglage approximatif -> chargement du jeu débute mais disk off line ensuite
essai avec une disquette simple face chargement correct
a suivre .....
voila après avoir tout remis en place le lecteur ne tournait toujours pas
la limande qu'il y avait dans ce 8245 était câblée à l'envers sauf la masse
au vu de la découpe dans la coque c'est du à un essai infructueux de montage d'un lecteur PC
donc j'ai essayé avec une autre limande 14 fils d'origine et la rotation était correcte mais pas de chargement du jeu
ouvert mon 8245 et essayé avec mon lecteur de PC -> pas de chargement du jeu
vu que les potentiomètres VR1 et VR2 n'étaient pas dans la même position que sur le mien
réglage approximatif -> chargement du jeu débute mais disk off line ensuite
essai avec une disquette simple face chargement correct
a suivre .....
