Reprise du message précédent
voici la traduction du montage du kit 7Mhz de Digital KC on y parle aussi de remplacer le réseau de résistance RN101 2,2K à la place des 4,7KINSTALLATION DANS PHILIPS NMS 8250/55/80
Retirez le couvercle, 5 vis à l'arrière et 2 vis en bas.
Dévissez l'unité analogique (PCB avec sous-châssis métallique), 2 vis sur le côté droit, 3 vis sur la cloison d'alimentation,
les vis à l'arrière du sous-châssis du lecteur de disque. 2
Dévissez la façade avec le(s) disque(s) y compris le sous-châssis, 2 vis à gauche et à droite derrière la façade.
Retirez le(s) connecteur(s) du lecteur de disque à 34 broches de la carte principale.
Débranchez le(s) câble(s) d'alimentation du lecteur de disque (4 broches) du(des) lecteur(s) de disque.
Retirez l'unité analogique du crochet de verrouillage à l'arrière gauche du
alimentation, puis soulevez et inclinez l'avant, y compris le(s) lecteur(s) de disque, de 90 degrés, de sorte que l'ensemble soit vertical.
Retirez tous les câbles de la carte principale. Ces câbles sont marqués d'une combinaison de deux lettres.
Débranchez le câble des verrous externes.
Retirez toutes les vis qui fixent la carte principale au châssis et retirez la carte principale.
Retirez l'ancien Z-80 (IC145) en coupant les broches de connexion (40 broches).
N'essayez PAS de dessouder cette puce car il existe un risque élevé d'endommagement du PCB.
Un Z-80 ne coûte que quelques florins, et un Z-80 plus rapide est également installé.
Retirez le réseau de résistances RN-101, situé à l'arrière du connecteur du clavier, en le déplaçant plusieurs fois d'avant en arrière.
Les broches se cassent maintenant et sont faciles à retirer une par une.
Aspirez tous les trous et nettoyez-les avec une pompe à dessouder.
Ne coupez pas les broches du circuit intégré à proximité du boîtier.
Laissez toujours un morceau de broche attaché au circuit intégré.
Si, pour une raison quelconque, la fréquence 7 MHz est supprimée ultérieurement,
il n'est pas nécessaire d'installer un nouveau circuit intégré, mais la fonction peut être restaurée à l'aide d'un fil.
Coupez la broche 11 du IC 148 (74LS367), près du cristal X103, du PCB.
Sur un NMS 8280, coupez l'IC 109 (74LS74), entre l'IC 148 et le "moteur", la broche 9 du PCB.
Retirer le cavalier J106 1-2 à proximité du "moteur" (non présent sur le NMS 8280).
Soudez le nouveau réseau de résistances de 2 200 Ohms à la place du RN101,
en faisant attention au marquage de la broche 1 du réseau et du PCB.
Soudez le support IC à 40 broches à la place du Z-80. Notez le marquage de la broche 1 de la base et imprimez.
Installez un fil entre le point d'impression de IC 148-11 et J106-1.
Placez le PCB 7 MHz dans la base avec le cristal pointé vers elco C148.
Montez un fil entre la broche 2 ou la broche 4 de l'IC 155 et l'une des trois diodes libres sur la carte 7 MHz.
Montez l'interrupteur et la LED à un endroit approprié sur la façade.
Soyez prudent lors du perçage et du limage. Les vieilles façades deviennent fragiles.
L'endroit le plus approprié se trouve sur le côté gauche de la façade.
Lors de l'installation, tenez compte de tout commutateur qui pourrait être installé ultérieurement pour des extensions supplémentaires.
Le câble de connexion 7 MHz est à 4 fils, deux fils pour la LED et deux pour l'interrupteur de rétrogradation manuelle,
couleurs : 1 x bleu, 2x blanc, 1x rouge. et a ce qui suit
Le fil rouge est relié à l'anode de la LED (+ connexion de la patte) et un des fils blancs à la cathode de la LED
(connexion de la patte la plus courte). = le plus long
Le fil bleu et l'autre fil blanc sont montés sur l'interrupteur, peu importe quel fil va où.
Retirez le couvercle, 5 vis à l'arrière et 2 vis en bas.
Dévissez l'unité analogique (PCB avec sous-châssis métallique), 2 vis sur le côté droit, 3 vis sur la cloison d'alimentation,
les vis à l'arrière du sous-châssis du lecteur de disque. 2
Dévissez la façade avec le(s) disque(s) y compris le sous-châssis, 2 vis à gauche et à droite derrière la façade.
Retirez le(s) connecteur(s) du lecteur de disque à 34 broches de la carte principale.
Débranchez le(s) câble(s) d'alimentation du lecteur de disque (4 broches) du(des) lecteur(s) de disque.
Retirez l'unité analogique du crochet de verrouillage à l'arrière gauche du
alimentation, puis soulevez et inclinez l'avant, y compris le(s) lecteur(s) de disque, de 90 degrés, de sorte que l'ensemble soit vertical.
Retirez tous les câbles de la carte principale. Ces câbles sont marqués d'une combinaison de deux lettres.
Débranchez le câble des verrous externes.
Retirez toutes les vis qui fixent la carte principale au châssis et retirez la carte principale.
Retirez l'ancien Z-80 (IC145) en coupant les broches de connexion (40 broches).
N'essayez PAS de dessouder cette puce car il existe un risque élevé d'endommagement du PCB.
Un Z-80 ne coûte que quelques florins, et un Z-80 plus rapide est également installé.
Retirez le réseau de résistances RN-101, situé à l'arrière du connecteur du clavier, en le déplaçant plusieurs fois d'avant en arrière.
Les broches se cassent maintenant et sont faciles à retirer une par une.
Aspirez tous les trous et nettoyez-les avec une pompe à dessouder.
Ne coupez pas les broches du circuit intégré à proximité du boîtier.
Laissez toujours un morceau de broche attaché au circuit intégré.
Si, pour une raison quelconque, la fréquence 7 MHz est supprimée ultérieurement,
il n'est pas nécessaire d'installer un nouveau circuit intégré, mais la fonction peut être restaurée à l'aide d'un fil.
Coupez la broche 11 du IC 148 (74LS367), près du cristal X103, du PCB.
Sur un NMS 8280, coupez l'IC 109 (74LS74), entre l'IC 148 et le "moteur", la broche 9 du PCB.
Retirer le cavalier J106 1-2 à proximité du "moteur" (non présent sur le NMS 8280).
Soudez le nouveau réseau de résistances de 2 200 Ohms à la place du RN101,
en faisant attention au marquage de la broche 1 du réseau et du PCB.
Soudez le support IC à 40 broches à la place du Z-80. Notez le marquage de la broche 1 de la base et imprimez.
Installez un fil entre le point d'impression de IC 148-11 et J106-1.
Placez le PCB 7 MHz dans la base avec le cristal pointé vers elco C148.
Montez un fil entre la broche 2 ou la broche 4 de l'IC 155 et l'une des trois diodes libres sur la carte 7 MHz.
Montez l'interrupteur et la LED à un endroit approprié sur la façade.
Soyez prudent lors du perçage et du limage. Les vieilles façades deviennent fragiles.
L'endroit le plus approprié se trouve sur le côté gauche de la façade.
Lors de l'installation, tenez compte de tout commutateur qui pourrait être installé ultérieurement pour des extensions supplémentaires.
Le câble de connexion 7 MHz est à 4 fils, deux fils pour la LED et deux pour l'interrupteur de rétrogradation manuelle,
couleurs : 1 x bleu, 2x blanc, 1x rouge. et a ce qui suit
Le fil rouge est relié à l'anode de la LED (+ connexion de la patte) et un des fils blancs à la cathode de la LED
(connexion de la patte la plus courte). = le plus long
Le fil bleu et l'autre fil blanc sont montés sur l'interrupteur, peu importe quel fil va où.
Je n'ai pas eu beaucoup de temps pour continuer. Mais j'ai une photo du mapper interne de 4 Mo avec 1 connexion extra à la broche 2 de l'IC 111. Et avec un Z80A classique, cela fonctionne normalement. La mémoire interne d'origine a été supprimée de cette carte car j'y avais préalablement installé une SRAM.
https://drive.google.com/file/d/17AWvZeIk49cQg6vz0VOb0p3LPQQ_qIW-/view?usp=drive_link
Sur la photo suivante, l'extension MSX2+ que j'ai terminée aujourd'hui et le Super Turbo 7MHz.
Testé aujourd'hui et il semble fonctionner normalement sauf que les lecteurs de disques ne fonctionnent plus correctement. Lorsque je connecte l'ordinateur, le moteur du lecteur de disque démarre immédiatement, mais rien n'est lu et l'ordinateur passe immédiatement au basic. J'ai testé le disque sur un 8250 normal et il fonctionne toujours tout à fait normalement.
https://drive.google.com/file/d/19ynOV2LeUbw9xmd1BRvNW_lkRLqigJXH/view?usp=drive_link
Ce que j'ai fait, c'est placer les 4 Mo sous le Super Turbo et l'ordinateur démarre normalement mais je pense qu'il utilise les 128 Ko d'origine et non le mappeur de mémoire de 4 Mo car vous avez dit d'utiliser le mappeur interne de 4 Mo, les 128 Ko d'origine doivent être supprimés. Je ne l'ai pas vérifié avec Testram car le lecteur de disque ne fonctionne pas sur celui avec l'extension MSX2+.
Ce que je voulais demander, existe-t-il une méthode simple pour désactiver le 128K interne sans avoir à retirer les puces RAM? Edité par Gregory Le 18/01/2025 à 15h03
https://drive.google.com/file/d/17AWvZeIk49cQg6vz0VOb0p3LPQQ_qIW-/view?usp=drive_link
Sur la photo suivante, l'extension MSX2+ que j'ai terminée aujourd'hui et le Super Turbo 7MHz.
Testé aujourd'hui et il semble fonctionner normalement sauf que les lecteurs de disques ne fonctionnent plus correctement. Lorsque je connecte l'ordinateur, le moteur du lecteur de disque démarre immédiatement, mais rien n'est lu et l'ordinateur passe immédiatement au basic. J'ai testé le disque sur un 8250 normal et il fonctionne toujours tout à fait normalement.
https://drive.google.com/file/d/19ynOV2LeUbw9xmd1BRvNW_lkRLqigJXH/view?usp=drive_link
Ce que j'ai fait, c'est placer les 4 Mo sous le Super Turbo et l'ordinateur démarre normalement mais je pense qu'il utilise les 128 Ko d'origine et non le mappeur de mémoire de 4 Mo car vous avez dit d'utiliser le mappeur interne de 4 Mo, les 128 Ko d'origine doivent être supprimés. Je ne l'ai pas vérifié avec Testram car le lecteur de disque ne fonctionne pas sur celui avec l'extension MSX2+.
Ce que je voulais demander, existe-t-il une méthode simple pour désactiver le 128K interne sans avoir à retirer les puces RAM? Edité par Gregory Le 18/01/2025 à 15h03
pour le lecteur de disquette regarde si tu n'as pas mis la limande à l'envers ça arrive
si tu as mis le signal /CAS2/E sur ton montage 4 Mo et qu'il est aussi sur les rams d'origine il doit y avoir conflit entre les 2 mémoires
sinon pour désactiver la ram je n'ai jamais essayé mais en retirant R127 et R128 et mettre le coté qui va aux rams à la masse ça peut marcher
j'ai regardé de plus prés ton montage du 2+ je ne vois pas de fil sur IC111 tu l'a connecté en dessous ?
c'est quoi la rom C qui remplace la rom disk ? elle contient quoi ?
si tu as mis le signal /CAS2/E sur ton montage 4 Mo et qu'il est aussi sur les rams d'origine il doit y avoir conflit entre les 2 mémoires
sinon pour désactiver la ram je n'ai jamais essayé mais en retirant R127 et R128 et mettre le coté qui va aux rams à la masse ça peut marcher
j'ai regardé de plus prés ton montage du 2+ je ne vois pas de fil sur IC111 tu l'a connecté en dessous ?
c'est quoi la rom C qui remplace la rom disk ? elle contient quoi ?
Jipe :
tu as utilisé quelles roms pour ton montage en 2+ ?
je peux avoir le mappage des slots et leur contenu
je peux avoir le mappage des slots et leur contenu
Je l'ai acheté via marktplaats.nl. Mais j'en ai fait une copie, je vais chercher à la lire. Et pour le montage j'ai suivi ceci:
https://hansotten.file-hunter.com/uploads/files/Philips%208250%20MSX2+.pdf
Quant au 7Mhz, il m'énerve déjà. Maintenant, le MSX2+ ne veut fonctionner qu'avec le 7Mhz si je reconvertis en 3....Mhz, c'est un écran noir (donc remplacez j106, retirez la broche de connexion 2 IC 155 et soudez la broche ? de l'IC 148 à l'arrière. Je pense que l'IC148 est défectueux, j'en ai commandé un nouveau. Il est peut-être devenu trop chaud.
Je voulais revenir à 3.... Mhz pour voir si les lecteurs de disque fonctionnent correctement.
Je ne comprends pas bien la question de le mappage des slots, souhaitez-vous que je la lise avec un programme ?
Jipe :
vu que la rom disk n'est pas d'origine c'est la que j'ai un doute sur cette modif voir MP
Je travaille sur le changement pour remplacer le diskrom modifié, mais j'ai toujours une connexion entre la broche 20 de l'IC117 et le point d'impression 86 de l'IC101, que dois-je en faire ?
la broche 20 de IC 117 est reliée d'origine au /CS1 qui permet d'adresser le rom de 4000h à 7FFFh
la broche 86 ce IC101 est le /CS12 elle permettait d'adresser la rom de 4000h à BFFFh vu que l'eprom de remplacement faisait 32Ko 16Ko ROMDISK et 16Ko X-BASIC
je pense au vu du fichier de la ROMDISK que les 2 banks de 16Ko sont inversés dans l'eprom
il faut donc ôter ce fil et juste insérer la ROMDISK d'origine dans son support pour retrouver le fonctionnement de ton FDD
la broche 86 ce IC101 est le /CS12 elle permettait d'adresser la rom de 4000h à BFFFh vu que l'eprom de remplacement faisait 32Ko 16Ko ROMDISK et 16Ko X-BASIC
je pense au vu du fichier de la ROMDISK que les 2 banks de 16Ko sont inversés dans l'eprom
il faut donc ôter ce fil et juste insérer la ROMDISK d'origine dans son support pour retrouver le fonctionnement de ton FDD
Malheureusement aucune solution au problème. L'ordinateur passe immédiatement au mode de base et les lecteurs ne sont pas lus.
Et le commande "files" donne 'Illegal function call'
Edité par Gregory Le 23/01/2025 à 16h27
Et le commande "files" donne 'Illegal function call'
Edité par Gregory Le 23/01/2025 à 16h27
pour savoir si la rom disque est reconnue il suffit de regarder l'écran après l'init du MSX
avec rom disque
sans rom disque
si c'est le premier écran à l'init ton problème vient d'ailleurs que la rom
avec rom disque
sans rom disque
si c'est le premier écran à l'init ton problème vient d'ailleurs que la rom
Non c'set la deuxième écran avec MSX-basic 3.0. La quantité des bytes qui sont libre.
Le logo on power up c'est cell du MSX2+, memory counter marche (si je mets un memory mapper dans un slot), commande screen 12 --> ok.
Commande _bc --> pas oké
Le signal pour le diskrom, ca vienne directement du msx-engine?
Le logo on power up c'est cell du MSX2+, memory counter marche (si je mets un memory mapper dans un slot), commande screen 12 --> ok.
Commande _bc --> pas oké
Le signal pour le diskrom, ca vienne directement du msx-engine?

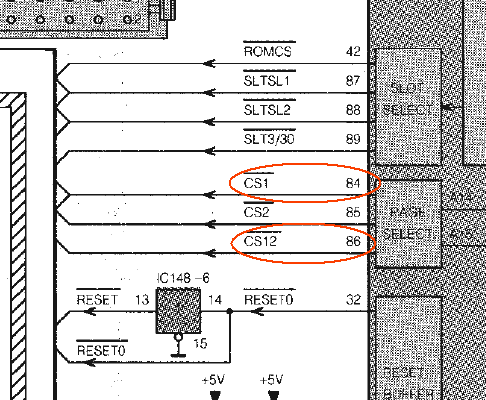

oui les signaux /CS1 et /CS12 viennent directement du S3527 MSX ENGINE
pour tester leur fonctionnement il y a une méthode facile à condition d'avoir 2 jeux originaux
un de 16ko démarrant en 4000h et un de 32ko démarrant en 4000h
exemple : Antartic Adventure pour le 16Ko Knightmare pour le 32Ko
regarde bien a tout hasard si tu ne les a pas shunté ensemble en faisant les modifs
sinon voici le schéma de l'eprom disk d'orignine
et celui de la modif
as tu bien les pins 20 et 27 en l'air et reliées par des fils donc non insérées dans le support DIL ?
pour tester leur fonctionnement il y a une méthode facile à condition d'avoir 2 jeux originaux
un de 16ko démarrant en 4000h et un de 32ko démarrant en 4000h
exemple : Antartic Adventure pour le 16Ko Knightmare pour le 32Ko
regarde bien a tout hasard si tu ne les a pas shunté ensemble en faisant les modifs

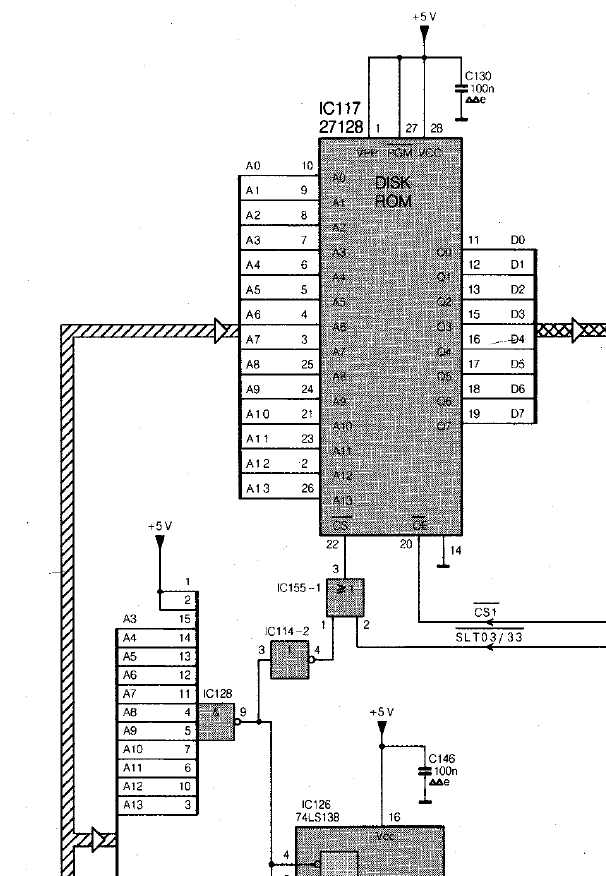

sinon voici le schéma de l'eprom disk d'orignine

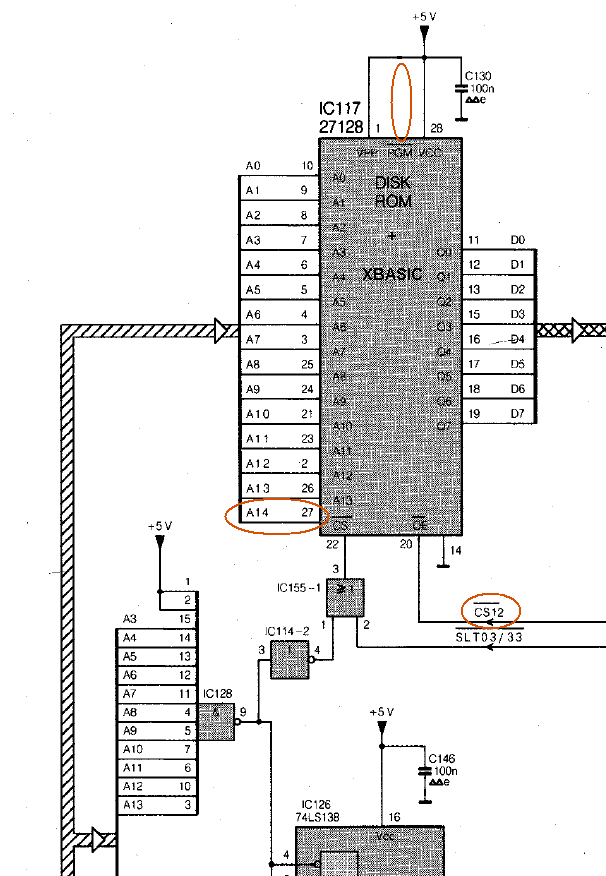

et celui de la modif
as tu bien les pins 20 et 27 en l'air et reliées par des fils donc non insérées dans le support DIL ?
Merci pour les infos Jipe. Qui les pin 20 et 27 sont coupé et reliées par des fils.
Concernant les jeux pour tester /CS1 et /CS12, je n'ai pas ça.
Vous avez utilisé des mappeurs Konami dans le passé, puis-je éventuellement l'utiliser et mettre le jeu dans une eprom.
Ce qui se passe également, c'est que je n'arrive plus à faire fonctionner l'ordinateur sur 3..Mhz uniquement avec la modification 7Mhz. J'ai installé un nouveau IC pour IC148 mais il reste le même. Les deux problèmes pourraient-ils indiquer la même cause ?
Concernant les jeux pour tester /CS1 et /CS12, je n'ai pas ça.
Vous avez utilisé des mappeurs Konami dans le passé, puis-je éventuellement l'utiliser et mettre le jeu dans une eprom.
Ce qui se passe également, c'est que je n'arrive plus à faire fonctionner l'ordinateur sur 3..Mhz uniquement avec la modification 7Mhz. J'ai installé un nouveau IC pour IC148 mais il reste le même. Les deux problèmes pourraient-ils indiquer la même cause ?
