L'atelier ajouter une ROM de 16k pour un VG-8235
A part la kanji rom qui ne m'intéresse pas, il me manque une petite FM intégré a mon VG-8235. Maintenant qu'il est chargé a block (4096k de Ram et MSX2+ sans le F4h), j'aimerais lui mettre une fm pac light pour qu'il puisse tourner comme un vrai 2+ !!
la seule chose qu'il me manque c est un petit montage qui me permettra d y loger une rom de 16k (fm), car celui ci sera intégré en i/o

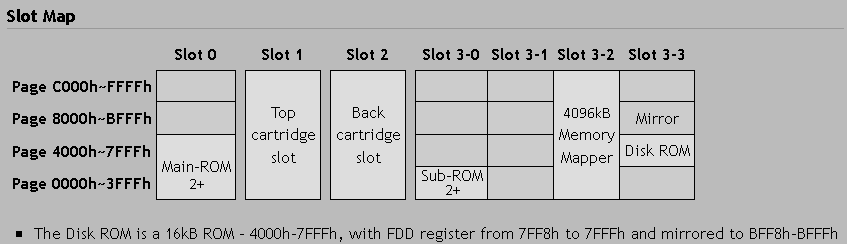

voici ce qu j'ai en ce moment (sauf erreur de ma part)
ma question va plutôt s'adresser a Jipé
la place ce n est pas ce qui manque. j'ai des emplacement de libre mais puis je les utiliser sans creer un probleme de conflit?
par exemple dans le slot 3.3, il y a 16k de dispo dans 0000h a 3FFFh que je pourrais utiliser?
Merci
Edité par
MSXlegend
Le 21/10/2024 à 11h47
la seule chose qu'il me manque c est un petit montage qui me permettra d y loger une rom de 16k (fm), car celui ci sera intégré en i/o
voici ce qu j'ai en ce moment (sauf erreur de ma part)
ma question va plutôt s'adresser a Jipé
la place ce n est pas ce qui manque. j'ai des emplacement de libre mais puis je les utiliser sans creer un probleme de conflit?
par exemple dans le slot 3.3, il y a 16k de dispo dans 0000h a 3FFFh que je pourrais utiliser?
Merci
Edité par
MSXlegend
Le 21/10/2024 à 11h47
dans le slot 3.0 la page 4000h à 7FFFh est aussi prise par la sub-rom 2+ car elle fait 32Ko
la rom 16ko de la FM-PAC est en 4000h donc le seul choix possible est dans le slot 3-1
le signal est sur la pin 28 du S3527 et il te faut un /CS1 pour décoder l'emplacement de la rom
la rom 16ko de la FM-PAC est en 4000h donc le seul choix possible est dans le slot 3-1
le signal est sur la pin 28 du S3527 et il te faut un /CS1 pour décoder l'emplacement de la rom
merci

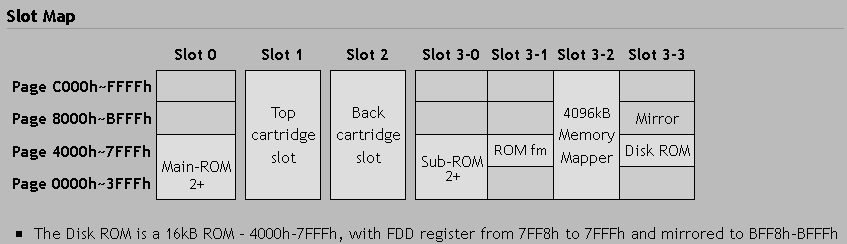

J'ai corrigé le slot map
Je vais regarder sur le manuel service du 8235/00 /19/02 ou je peux repiquer le pin 28 sans toucher au S3527
donc je me met en parallele sur une eprom
je releve /CE (20) je reli sur /CS1 qui est sur pin cartouche 1 ?
je reli quoi sur le pin 28 du s3527
ici ça correspond a SLT01/31 O Expanded slot #01 or #31 select signal
ça serais pas le pin 22 /OE vers 28 du msxengine??
Edité par MSXlegend Le 22/10/2024 à 18h40
J'ai corrigé le slot map
Je vais regarder sur le manuel service du 8235/00 /19/02 ou je peux repiquer le pin 28 sans toucher au S3527
donc je me met en parallele sur une eprom
je releve /CE (20) je reli sur /CS1 qui est sur pin cartouche 1 ?
je reli quoi sur le pin 28 du s3527
ici ça correspond a SLT01/31 O Expanded slot #01 or #31 select signal
ça serais pas le pin 22 /OE vers 28 du msxengine??
Edité par MSXlegend Le 22/10/2024 à 18h40
contrairement aux 8250 55 et 80 le signal Slot 3-1 n'est disponible que sur la patte 28 du S3527
il doit bien se connecter à la pin 22 de l'eprom
sur un 8235 c'est le slot 3 qui est étendu donc #31 correspond bien au slot 3-1
regarde les différentes configurations sur le datasheet du S3527
il doit bien se connecter à la pin 22 de l'eprom
MSXlegend :
ici ça correspond a SLT01/31 O Expanded slot #01 or #31 select signal
sur un 8235 c'est le slot 3 qui est étendu donc #31 correspond bien au slot 3-1
regarde les différentes configurations sur le datasheet du S3527
https://www.msx.org/wiki/Yamaha_S3527
Un grand merci
donc je releve seulement pin 20 et 22 de l eprom pour les relier comme on a dit
test le week end prochain. je vais peut etres m amuser a refaire un pcb specifique qui se cale bien dans le 8235
a voir
Edité par
MSXlegend
Le 21/10/2024 à 18h48
Un grand merci
donc je releve seulement pin 20 et 22 de l eprom pour les relier comme on a dit
test le week end prochain. je vais peut etres m amuser a refaire un pcb specifique qui se cale bien dans le 8235
a voir
Edité par
MSXlegend
Le 21/10/2024 à 18h48

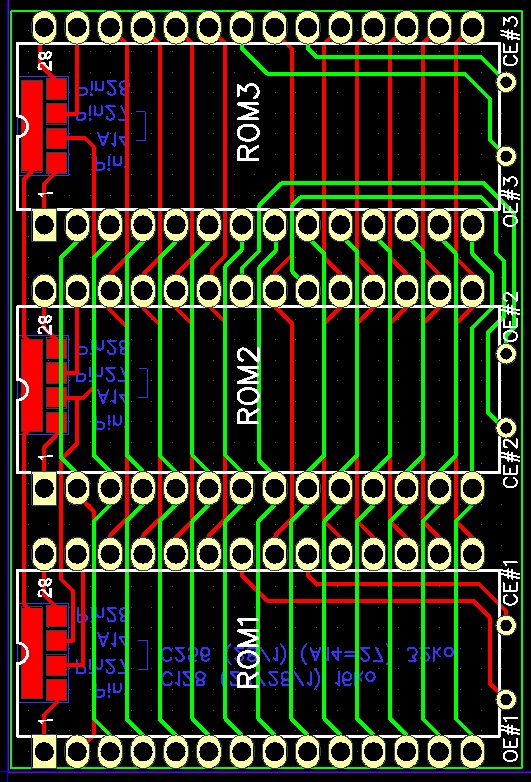

@msxlegend pour les pcb j'ai ca 1 slot 2roms avec ce/oe par roms !!
les pcb doivent etre dons mon bric a brac je regarde ce soir !!
les pcb doivent etre dons mon bric a brac je regarde ce soir !!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
En fait je voulais me refaire une FM a integrer avec la rom un truc qui s assemble dans le 8235
un truc du genre comme la modif ps1 ou on posait le pcb il n y avait plus qu' a souder quelque point. ça va m occuper un peu parceque je m ennui
Par contre cool ton pcb, tu l'as concu pour ton utlisation? quel est elle? Edité par MSXlegend Le 22/10/2024 à 18h53
un truc du genre comme la modif ps1 ou on posait le pcb il n y avait plus qu' a souder quelque point. ça va m occuper un peu parceque je m ennui
Par contre cool ton pcb, tu l'as concu pour ton utlisation? quel est elle? Edité par MSXlegend Le 22/10/2024 à 18h53
le pcb a ete concu a l'origine pour switcher les ROMs du HB700F mais sur la 1er version y as que ce# pas oe# y as qu'as coupez la piste pour la switcher !! je t'envois un PCB ok ??
