Le 29/09/2024 à 14h44
Hello

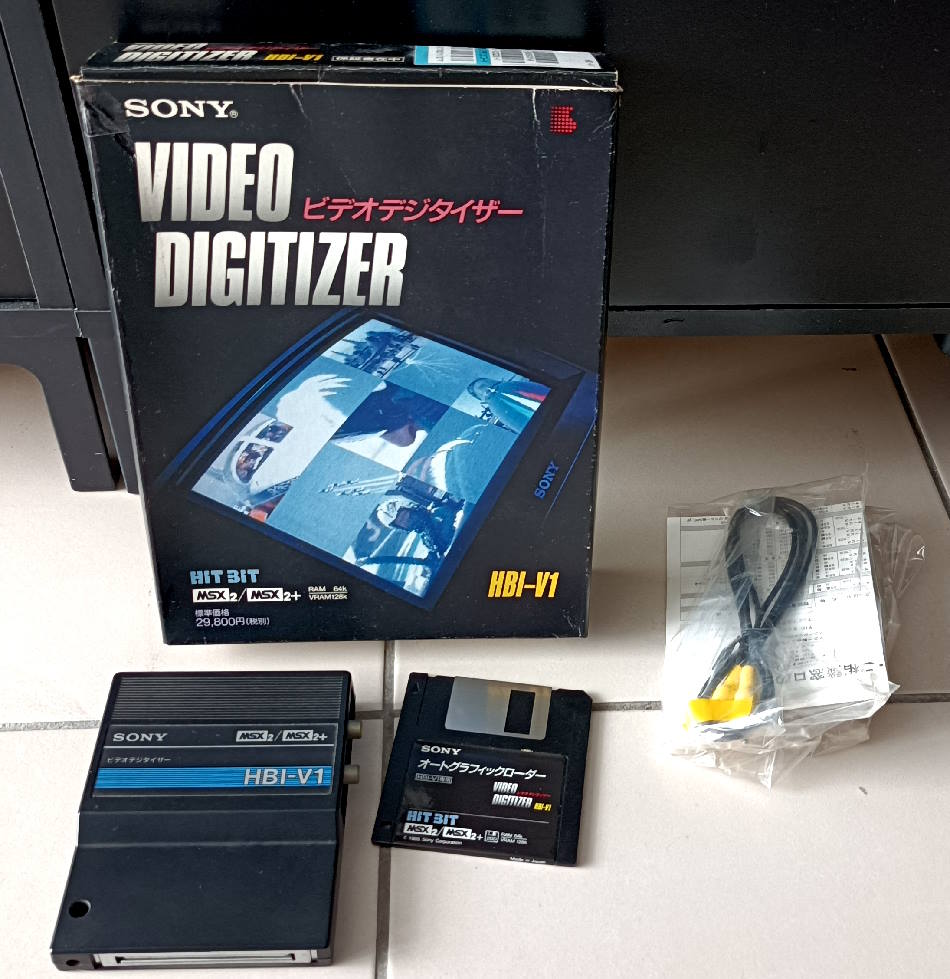

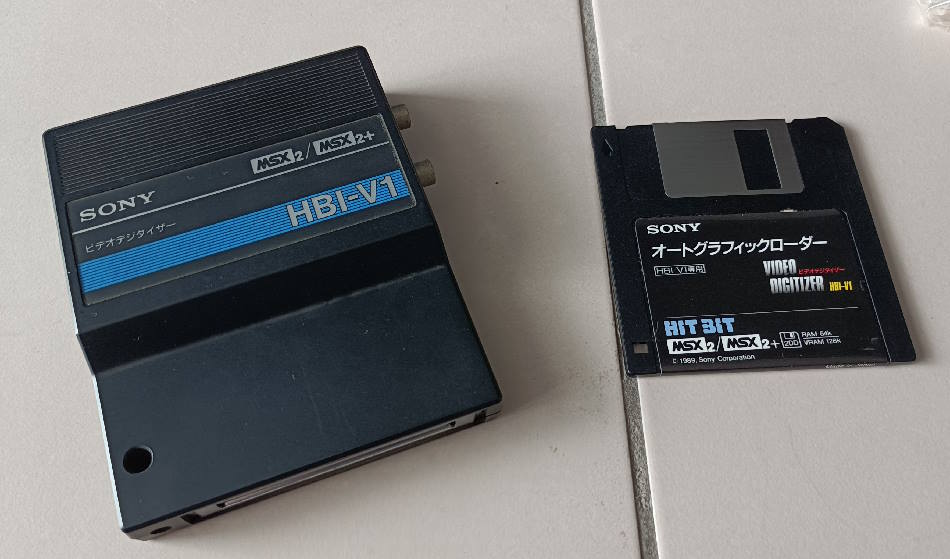

Je me suis fait plaisir, je l'avais apercu au J'MSX et je crois me rappeler que c'etait sur le stand de Sebbeug :hum

1727612941238
1727612941227

Mais...mais.......y'a un bim's :lol

1727612941251


Merci a popolon pour l'info. Il est en NTSC, et donc une modif est apparement necessaire pour le convertir en PAL

plus d'info ici:
https://www.msx.org/wiki/Sony_HBI-V1#PCB_modifications_for_PAL_version

msx.org :
PCB modifications for PAL version
X101: PAL = 4.4333619 Mhz instead of NTSC = 3.579545 Mhz
R106: PAL = 4700 ohm instead of NTSC = 1000 ohm
R107: PAL = 100 ohm instead of NTSC = 1000 ohm
IC101 (V7020): pins 19, 20, 21 need to be cutted


A suivre Edité par MSXlegend Le 29/09/2024 à 14h46


KCX Bluetooth emitter Mono/ Stéréo, Smart USB
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 6152

Le 29/09/2024 à 17h57
sympas, j'ai testé un lecteur DVD en pal. a part les couleurs, c est cool :)


KCX Bluetooth emitter Mono/ Stéréo, Smart USB
Franck Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 22h54

Messages: 3342

Le 30/09/2024 à 22h25
Tu n'as pas de moniteur NTSC ?

Sebbeug Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h33

Messages: 2499

Le 30/09/2024 à 22h39
MSXlegend :
je crois me rappeler que c'etait sur le stand de Sebbeug :hum

Exact ;)

Belle bioche, c'est une jolie pièce !!!


Clé de sol

Site web
popolon Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 28/07/2010 à 22h07

Messages: 306

Le 30/09/2024 à 23h03
Franck :
Tu n'as pas de moniteur NTSC ?

c'est au niveau de l'acquisition du signal vidéo qui est en PAL ou NTSC
Site web
Franck Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 22h54

Messages: 3342

Le 30/09/2024 à 23h04
Ah, je n'avais pas saisi, merci.

MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 6152

Le 30/09/2024 à 23h06
le quartz est en commande. donc petite modif en live

Test avant et apres modif :) Edité par MSXlegend Le 30/09/2024 à 23h07


KCX Bluetooth emitter Mono/ Stéréo, Smart USB
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10663

Le 01/10/2024 à 14h14
attention ne coupe pas les pattes du V7020 pour permettre un retour en arrière sur la modif

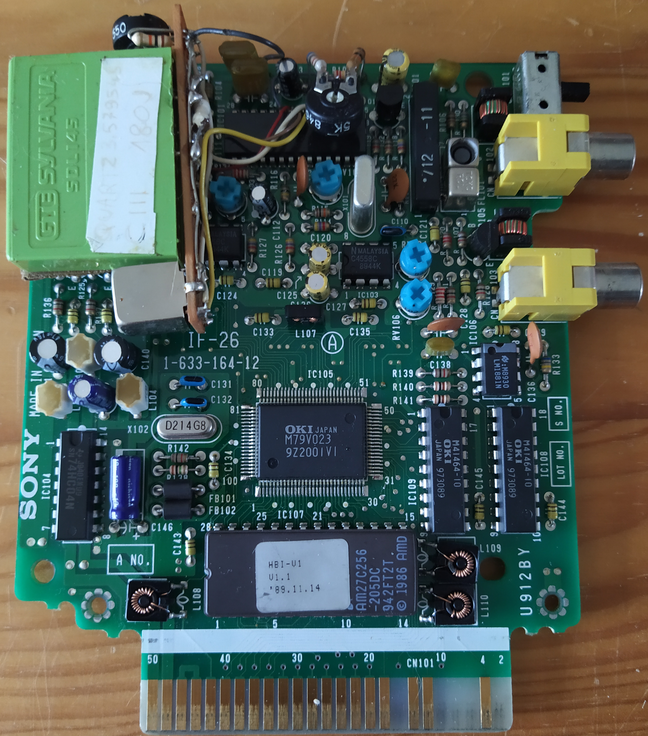

dans la mienne la modif est un peu plus conséquente :

hbi-v1_jipe

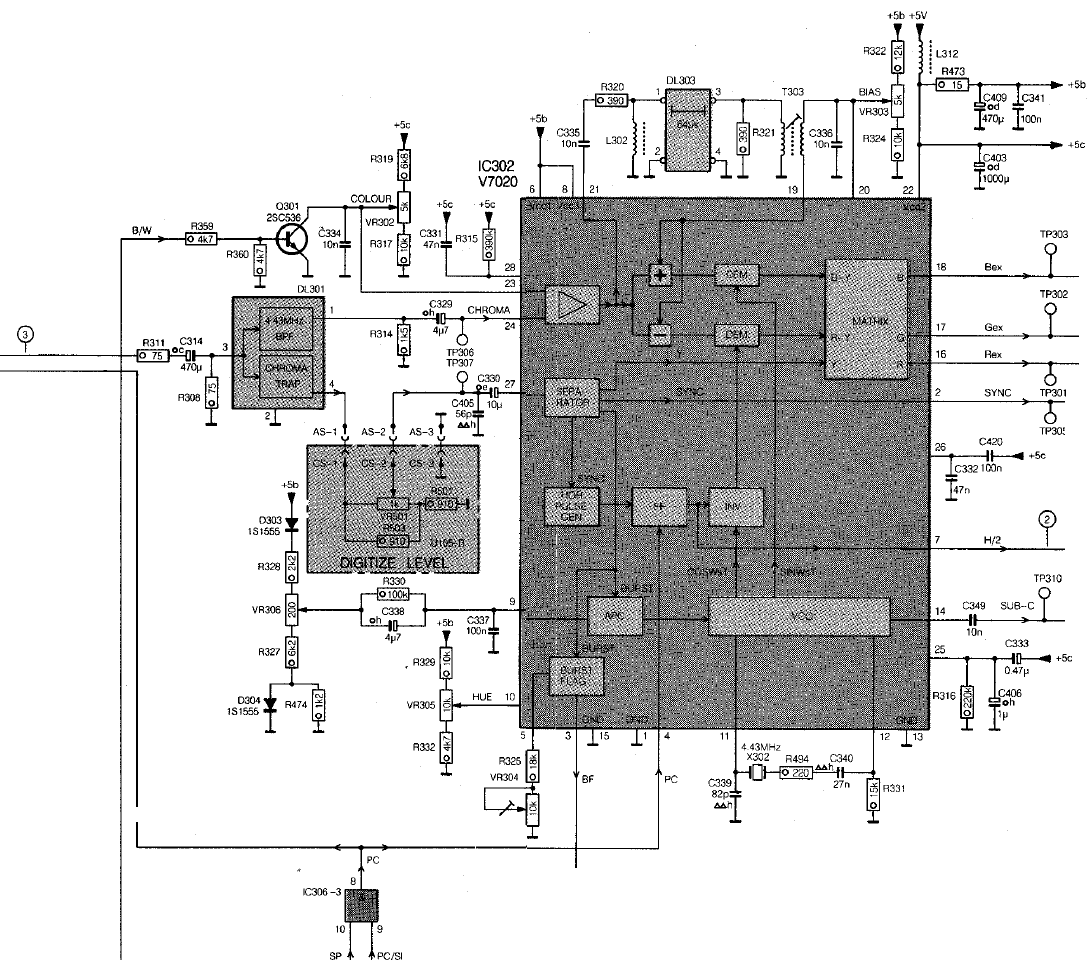

en fait c'est la recopie du schéma du 8280 pour la partie V7020

7020_8280

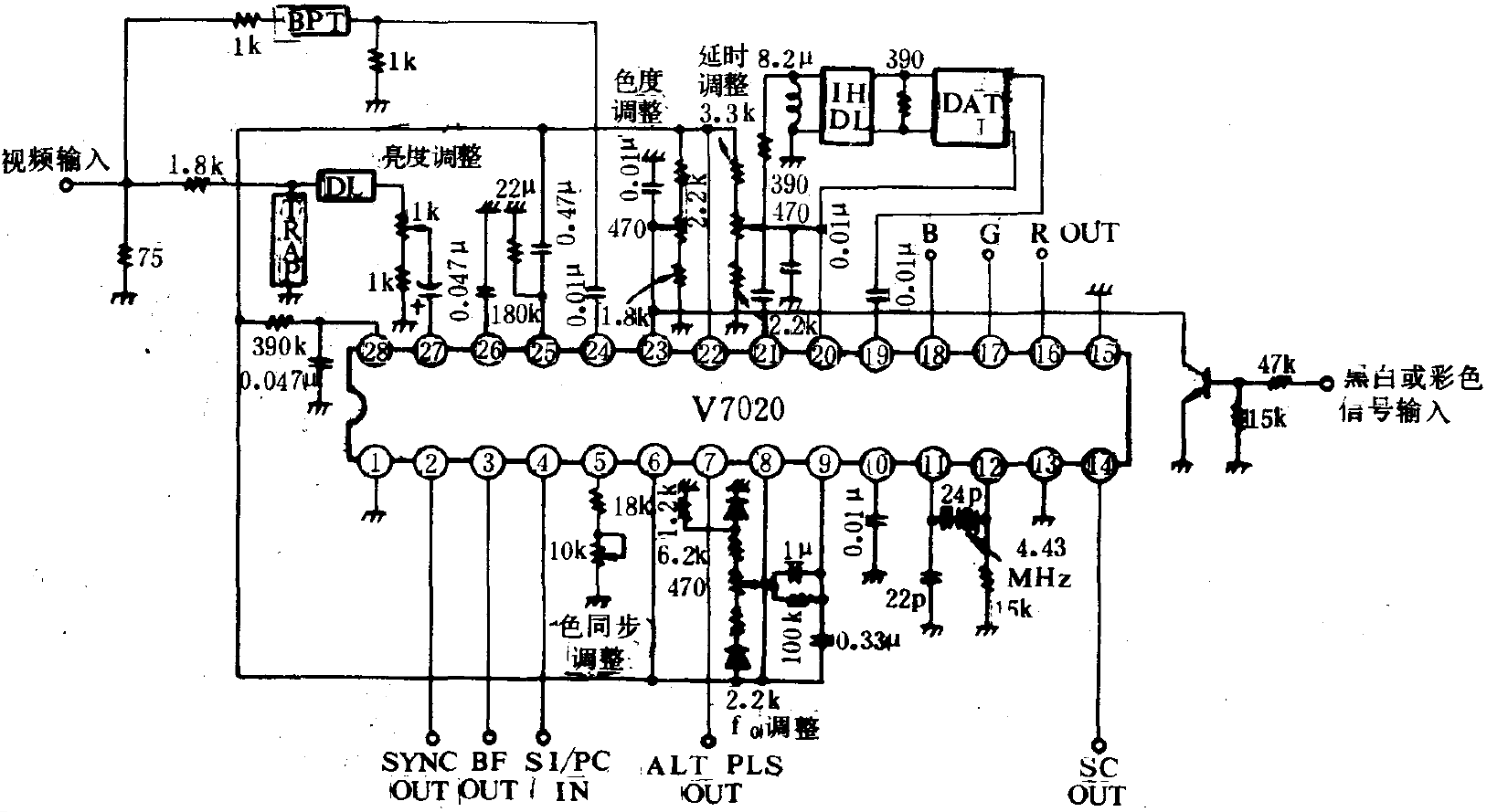

ç'est ce qu'il y a dans le datasheet pour la version PAL

7020

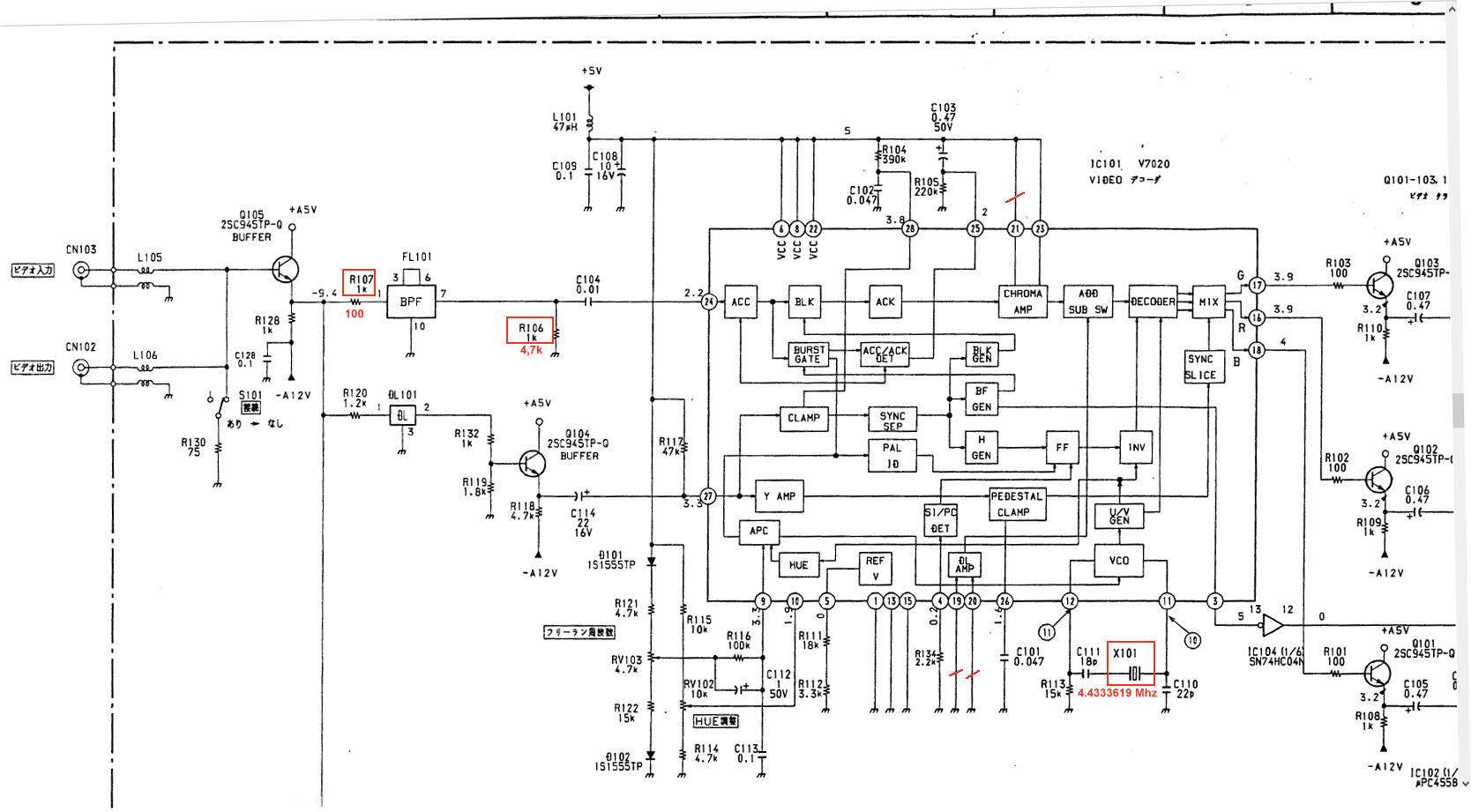

le schéma de la modif sur MSX ORG

hbi-v1_mod

après si ça marche bien juste avec les broches en l'air je vais élaguer dans la mienne :D


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 6152

Le 01/10/2024 à 15h58
ok merci jipe

on se rend mieux compte avec le plan. je pense que je vais faire un system a switch pour permuter pal>ntsc, mais a bien regardé, il y a du boulot :hum
le moment venu je posterais ma progression :)
Edité par MSXlegend Le 01/10/2024 à 16h21


KCX Bluetooth emitter Mono/ Stéréo, Smart USB
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10663

Le 01/10/2024 à 18h45
j'ai pas pu résister j'ai oté le montage car de toute façon les fils étaient craignos
j'ai fait la modif MSX ORG
résultat les couleurs sont horribles trop pâles
tu verra bien par toi même

je vais relever exactement le schéma de ma modif au cas ou

le digitalizer je l'avais acheté en hollande mais il demandait quelques réglages ;)


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 6152

Le 01/10/2024 à 19h47
Jipe :

résultat les couleurs sont horribles trop pâles
tu verra bien par toi même


Trop PAL ?? c'est bon alors :lol

Je vais attendre ta modif au cas ou !


KCX Bluetooth emitter Mono/ Stéréo, Smart USB
popolon Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 28/07/2010 à 22h07

Messages: 306

Le 01/10/2024 à 20h14
aprés, y'a t'il encore un intérêt en 2024 à charcuter cette belle cartouche sachant que toutes les sources vidéos actuelles sortent au choix du PAL ou du NTSC ?
lecteurs DVD/blu-ray, appareils photo numériques/caméscopes etc...
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 6152

Le 01/10/2024 à 20h16
sauf que tous mes appareil ont au moin 10 ans d ages (voir meme 20ans )

apres ça m interresse si tu me dit comment on bascule un lecteur dvd en ntsc, j en ai justement un que j ai recupéré au recyclage et qui fonctionne :) Edité par MSXlegend Le 01/10/2024 à 20h18


KCX Bluetooth emitter Mono/ Stéréo, Smart USB
popolon Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 28/07/2010 à 22h07

Messages: 306

Le 01/10/2024 à 20h20
pour les bons lecteurs DVD de l'époque (pioneer, panasonic, yamaha) fallait souvent une modif Hardware mais pour les marques chinoises style Tokai ça se faisait en flashant le firmware ^^
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 6152

Le 01/10/2024 à 21h28
ah ba on laisse tomber alors, je croyais qu il fallait actionner un petit switch derriere. donc retour a la modif !! :p
