L'atelier [Réglé] TEST #03: WONDERTANG Sega master system [en cours] 4mb + SCC-i + SMS + SD card etc...
Salut
je vais tester une version retouché par mes soin avec kicad
MSX45 à déjà pas mal expliqué les avantages et les inconvénients ici:
https://msxvillage.fr/forum/topic.php?id=4375#m98913
les differentes possibilitées:
SSLT0: uSD Drive + Nextor
SSLT1: OPLL + FM ROM
SSLT2: 2MB Megaram+SCC
SSLT3: 4MB Memory Mapper
SMS VDP/PSG (Franky HDMI)
j'ai aussi tenu compte des problèmes de claviers qui ne répondent plus
Apres avoir pris des mesures et testé plusieurs positions du wondertank 20k, j'ai finalement été obligé de le laisser dans la même position d'origine (pour la micro sd soit accecible). Je l'ai juste excentré pour qu'il rentre dans un boitier overrich.
J'ai routé manuellement les capa 104, et j'ai fini par appliquer un plan de masse.

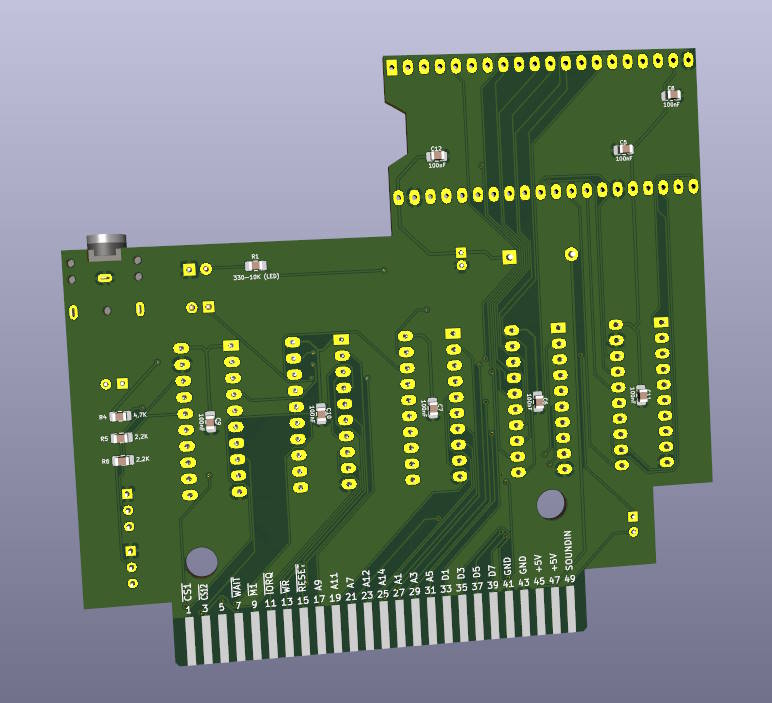

Je suis resté sur du DIP, et j'ai remplacé les résistances et capa par des version CMS que j'ai placé a l'arrière du PCB

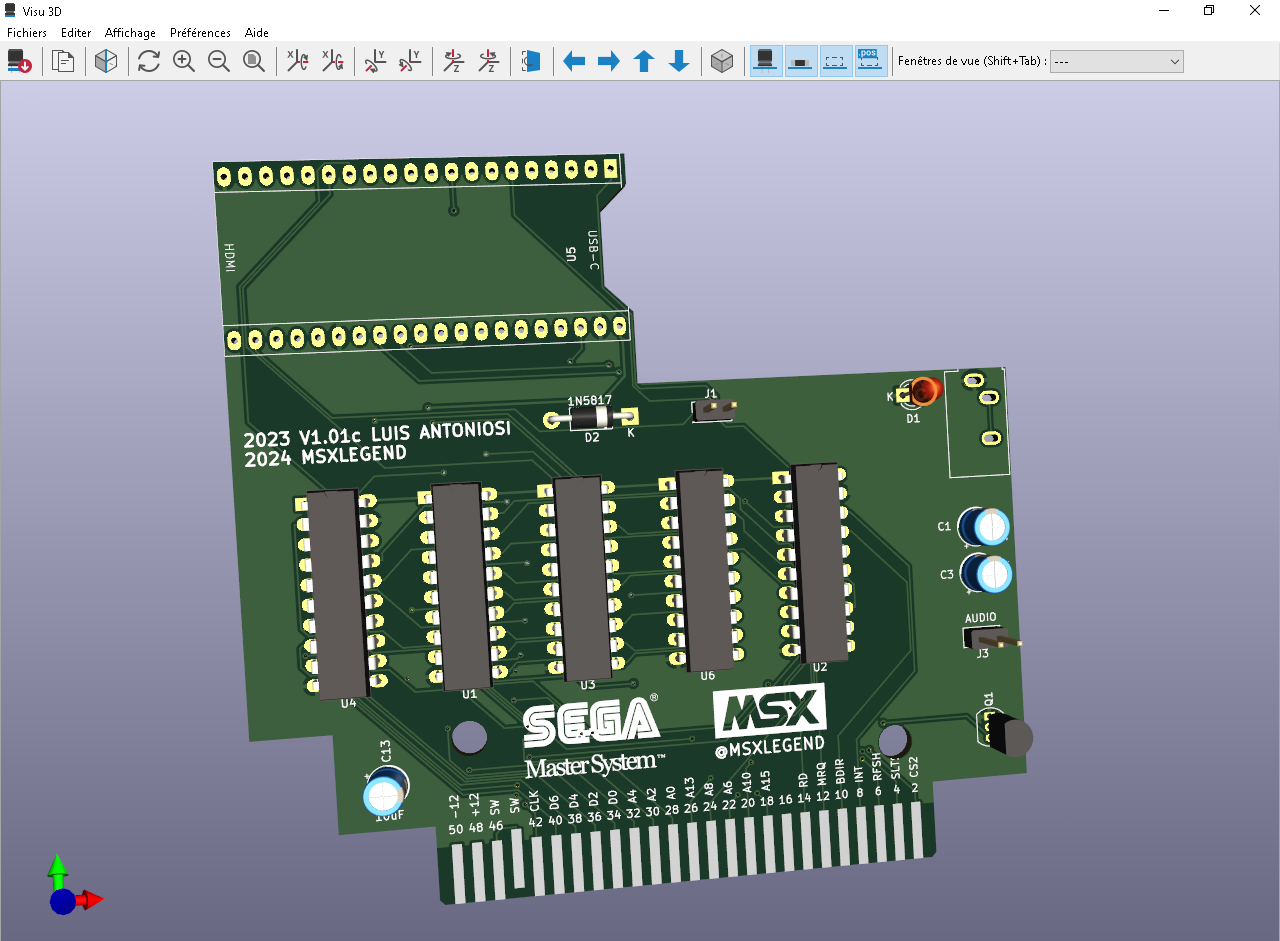

voici le travail. Si tout fonctionne, j' aurais certainement 3 ou 4 pcb monté a proposer. (sans le wondertang)
Edité par
MSXlegend
Le 09/07/2024 à 20h16
je vais tester une version retouché par mes soin avec kicad
MSX45 à déjà pas mal expliqué les avantages et les inconvénients ici:
https://msxvillage.fr/forum/topic.php?id=4375#m98913
les differentes possibilitées:
SSLT0: uSD Drive + Nextor
SSLT1: OPLL + FM ROM
SSLT2: 2MB Megaram+SCC
SSLT3: 4MB Memory Mapper
SMS VDP/PSG (Franky HDMI)
j'ai aussi tenu compte des problèmes de claviers qui ne répondent plus
MSX45 :
Un Japonais (dope_mia_n) m'a écrit pour me dire qu'il avait eu ce soucis avec le clavier qui ne répond plus
Il m'a donné la solution :
- Remplacez U2 74LVC245 par un 74LS245 , si cela ne fonctionne pas remplacez également U4 74LVC245 par un 74LS245
Il m'a donné la solution :
- Remplacez U2 74LVC245 par un 74LS245 , si cela ne fonctionne pas remplacez également U4 74LVC245 par un 74LS245
Apres avoir pris des mesures et testé plusieurs positions du wondertank 20k, j'ai finalement été obligé de le laisser dans la même position d'origine (pour la micro sd soit accecible). Je l'ai juste excentré pour qu'il rentre dans un boitier overrich.
J'ai routé manuellement les capa 104, et j'ai fini par appliquer un plan de masse.
Je suis resté sur du DIP, et j'ai remplacé les résistances et capa par des version CMS que j'ai placé a l'arrière du PCB
voici le travail. Si tout fonctionne, j' aurais certainement 3 ou 4 pcb monté a proposer. (sans le wondertang)
Edité par
MSXlegend
Le 09/07/2024 à 20h16
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Salut ,
tu travailles sur la version WONDERTANG 1
L'auteur en est a la version WONDERTANG 2 (avec 2 transistors)
https://www.msx.org/forum/msx-talk/hardware/wondertang-who-wants-to-juice-up-your-msx?page=22
Sur la version 1 , le SCC fonctionne pas très bien avec le PSG
J'ai l'impression que c'est a peu près corrigé sur la version 2
tu travailles sur la version WONDERTANG 1
L'auteur en est a la version WONDERTANG 2 (avec 2 transistors)
https://www.msx.org/forum/msx-talk/hardware/wondertang-who-wants-to-juice-up-your-msx?page=22
Sur la version 1 , le SCC fonctionne pas très bien avec le PSG
J'ai l'impression que c'est a peu près corrigé sur la version 2
Sur MRC ils parlent aussi des 74LVC245
Une petite astuce pour détecter les fakes
Les puces originales sont un peu plus petites que les fake
https://www.msx.org/forum/msx-talk/hardware/wondertang-who-wants-to-juice-up-your-msx?page=24
Une petite astuce pour détecter les fakes
Les puces originales sont un peu plus petites que les fake
https://www.msx.org/forum/msx-talk/hardware/wondertang-who-wants-to-juice-up-your-msx?page=24
salut
nickel pour les info, merci
ça faisait un moment que je bossais dessus, et en effet, il a sortie un shema V2.00 qui m a l air nickel, du coup je n ai pas grand chose a faire. J'ai juste ressortie un peu plus le support wondertang pour pouvoir le mettre dans une case overrich. Et j'ai mi des cms.

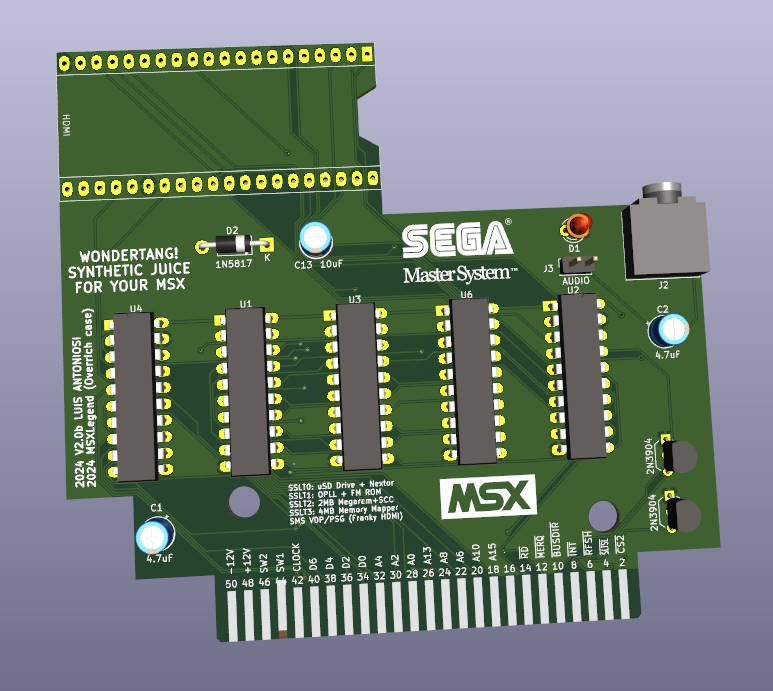

Du coup ça donne ça:
@msx45, Q1 et Q2 sont plus facile a souder !!
Edité par MSXlegend Le 07/07/2024 à 21h23
nickel pour les info, merci
ça faisait un moment que je bossais dessus, et en effet, il a sortie un shema V2.00 qui m a l air nickel, du coup je n ai pas grand chose a faire. J'ai juste ressortie un peu plus le support wondertang pour pouvoir le mettre dans une case overrich. Et j'ai mi des cms.
Du coup ça donne ça:
@msx45, Q1 et Q2 sont plus facile a souder !!
Edité par MSXlegend Le 07/07/2024 à 21h23
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Intéressant comme projet.
J'ai encore pas mal de fonctionnalités importantes à ajouter à MSXgl, mais un jour ça serait sympa d'ajouter le support du processeur graphique de la Master System.
J'ai encore pas mal de fonctionnalités importantes à ajouter à MSXgl, mais un jour ça serait sympa d'ajouter le support du processeur graphique de la Master System.
On est toujours ignorant avant de savoir.
Msx légend
Tu pourras démonter ma wondertang format Konami à la convention si tu le désires.
Je suis en test de la possibilité de faire fonctionner certains jeux sega MSM sur ma cartouche si j’y arrive on fera une démo ou nous chercherons tous ensemble comment y arriver Edité par fredmsx Le 28/05/2025 à 08h51
J'ai deja essayé et je n y suis pas arrivé, ou juste une fois un peu par accident. c est beaucoup trop chiant a parametrer. Je ne veux pas perdre mon temps dessus je t avoue, je me pencherais dessus plus tard, mais pas chez riton !!
pour le moment j'ai plein de projet en suspend, comme mettre la FM dans mon 8235. editer (enfin) un pcb pour piloter le robotarm, aussi la bee card mi de coté etc...les jeux sms c est apres tout ça
et c'est MSXLegend tout attaché , mais pourquoi un espace et un accent
Edité par
MSXlegend
Le 28/05/2025 à 22h55
pour le moment j'ai plein de projet en suspend, comme mettre la FM dans mon 8235. editer (enfin) un pcb pour piloter le robotarm, aussi la bee card mi de coté etc...les jeux sms c est apres tout ça
et c'est MSXLegend tout attaché , mais pourquoi un espace et un accent
Edité par
MSXlegend
Le 28/05/2025 à 22h55
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
c'est pour pas que l'on confonde mais tu avais pas déposé de copyright sur ton pseudo
https://www.msx.org/news/software/en/msx-legends-final-version
https://www.msx.org/news/software/en/msx-legends-final-version
Jipe :
c'est pour pas que l'on confonde mais tu avais pas déposé de copyright sur ton pseudo
https://www.msx.org/news/software/en/msx-legends-final-version
https://www.msx.org/news/software/en/msx-legends-final-version
eh ba tu sais que je l'ai vu ça, je me suis dit pu...n qui c'est qui a piqué mon pseudo
J'aime MSXLegendFinal !! je vais peut etres le prendre celui la
Edité par
MSXlegend
Le 29/05/2025 à 10h58
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
