Modification d'un lecteur de disquette NEC FD1231H

Etape1:
Couper la piste en cuivre de la broche 34 du connecteur, enlevez délicatement le vernis pour faire apparaite le cuivre de la piste.
La piste encuivre remonte jusqu'à la broche 6 du composant U1 (FDN305).

Etape2:
Couper la piste en cuivre de la broche 12 du connecteur, enlevez délicatement le vernis pour faire apparaite le cuivre de la piste.
La piste encuivre remonte jusqu'à la broche 19 du composant U1 (FDN305).

Etape3:
Souder un fil entre la broche 10 du connecteur et la piste en cuivre ancienement reliée à la broche 12 du connecteur.

Etape4:
Souder un fil entre la broche 34 du connecteur et le point de soudure TP15.

Etape5:
Souder un fil entre la broche 2 du connecteur et la piste en cuivre ancienement reliée à la broche 34 du connecteur.
Ou sur la broche 6 du composant U1 (FDN305) si vous êtes plus confiant.

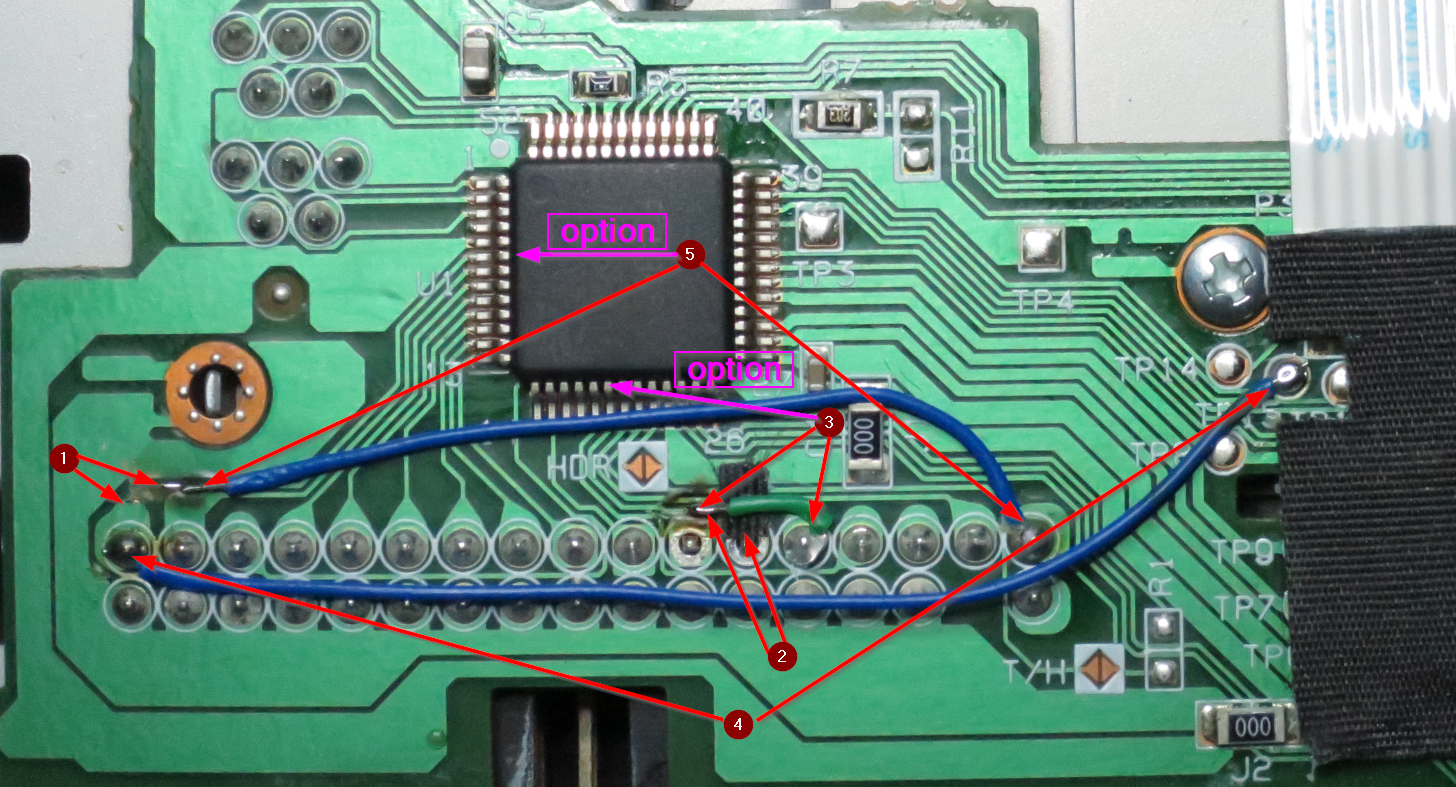

nec_fd1231h_modification


TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours) :top
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,... :\'(

Sebbeug Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h33

Messages: 2473

Le 30/05/2024 à 23h15
Top je regarde ça de près ce week-end !
Merci :top


Clé de sol

Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10651

Le 31/05/2024 à 06h48
pour la broche 12 j'ai une autre solution plus facile :)

dessouder la broche 12 du connecteur 34 broches

couper la broche 12 avec une pince triangulaire étroite et la retirer

souder la pastille de la broche 12 avec celle de la broche 10


:noel
Site web
Sebbeug Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h33

Messages: 2473

Le 15/09/2024 à 21h47
Je reviens sur ce schéma, j'aimerais modifier un FD1231H pour le mettre dans un FS-FD1A, mais c'est pas clair vos instructions... :lol

Et différent de ce qu'on trouve ici

Pourquoi mettre des options sur le schéma ? Vous voulez nous perdre !!! :lol

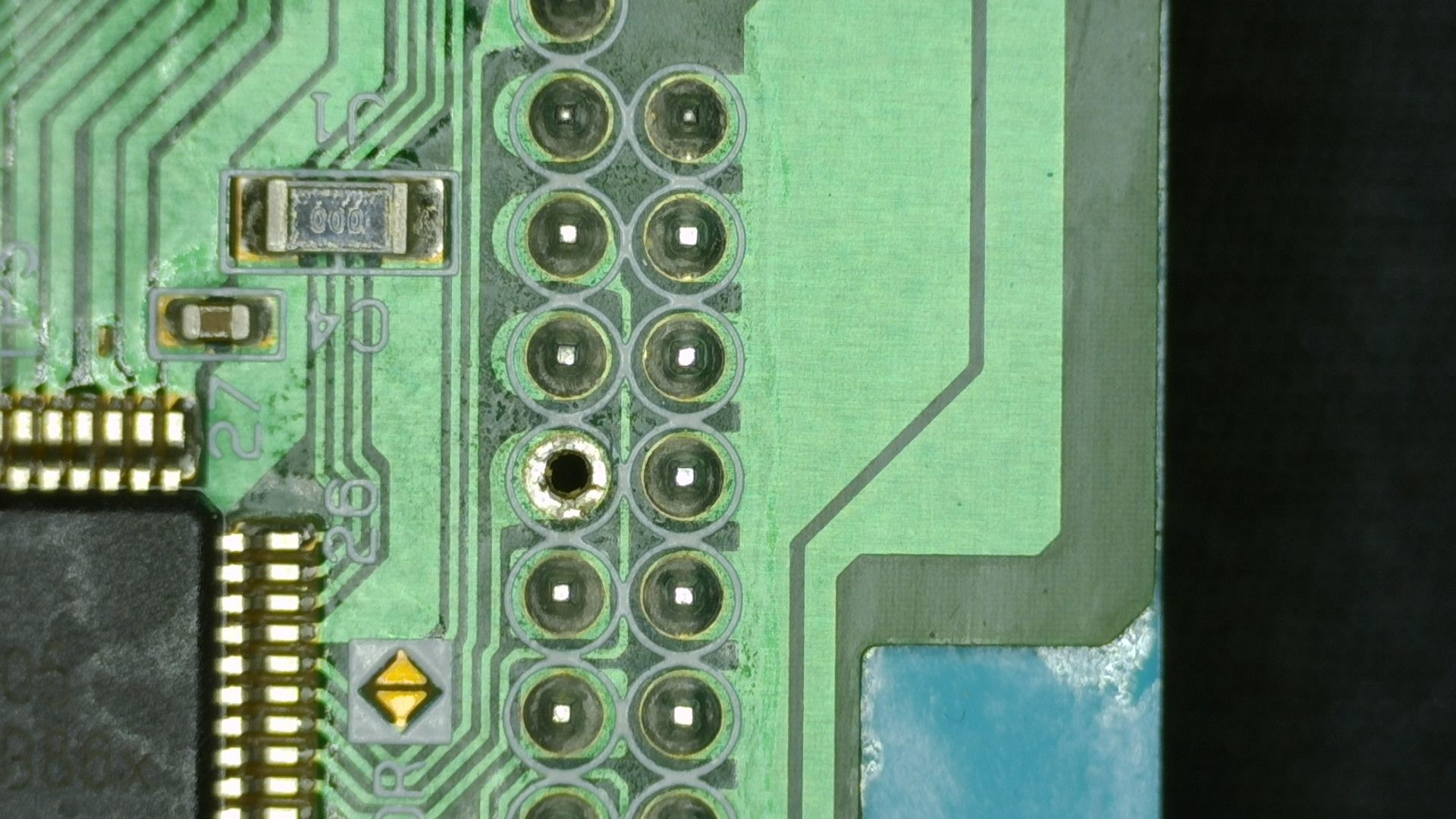

Sur la photo on voit que la broche 11 a été dessoudée ?!

On s'y perd avec les numéros de broches inversés côté PCB...


Clé de sol

Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10651

Le 16/09/2024 à 07h45
Citation :
Sur la photo on voit que la broche 11 a été dessoudée ?!


c'est la Pin 14 du connecteur qui à été dessoudée je ne sais pas pourquoi car elle ne sert pas

les 2 façons de faire avec celle de Erik Luppes sont identiques mais ce n'est pas la même version de carte pour le lecteur FDD

Citation :
La piste en cuivre remonte jusqu'à la broche 6 du composant U1 (FDN305).


en fait Z80 à décomposé les modifs et a pris les signaux à d'autres endroits du circuit

le controleur de disque du FS-FD1A est le TC8566F mais sur la sérigraphie c'est TC8566AF comme celui des turbo R

il faut regarder si le FS-FD1A à besoin du signal diskchange pin 34 car ce n'est pas géré par le controleur mais par le S1990 dans les turbo
dans ce cas l'étape 5 n'est pas necessaire


rappel :
pour la broche 12 j'ai une autre solution plus facile :)

dessouder la broche 12 du connecteur 34 broches

couper la broche 12 avec une pince triangulaire étroite et la retirer

souder la pastille de la broche 12 avec celle de la broche 10


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10651

Le 16/09/2024 à 08h59
Citation :
Pourquoi mettre des options sur le schéma ?


pour rappel : Z80 travaille chez un constructeur automobile :lol


:noel
Site web
Sebbeug Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h33

Messages: 2473

Le 16/09/2024 à 10h14
Merci Jipe...
Je vais partir du schéma d'Erik Luppes...

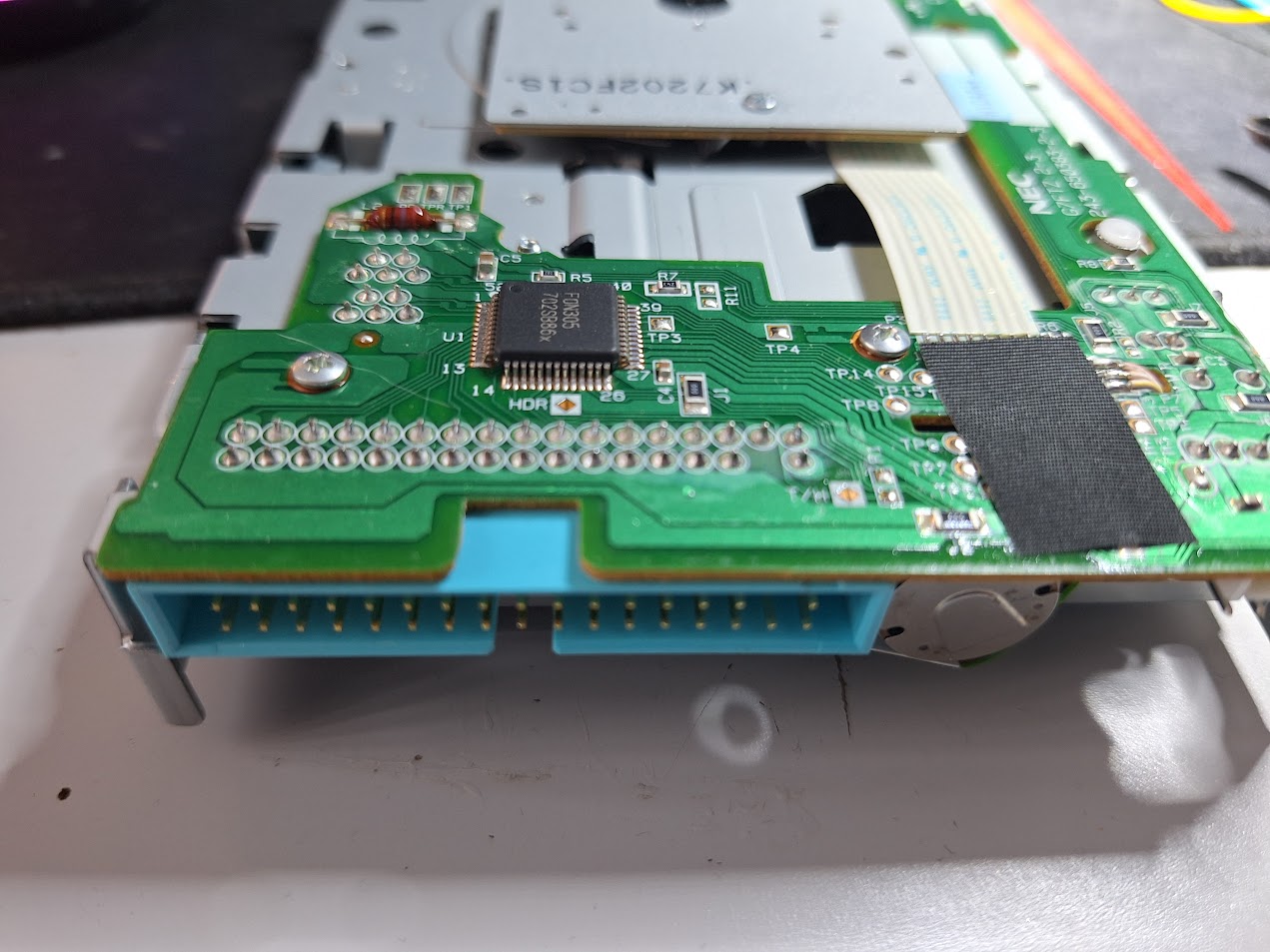

Peux-tu par contre me dire où je coupe les pistes PIN2, PIN12 et PIN34... stp, j'ai des doutes là quand je vois les photos !

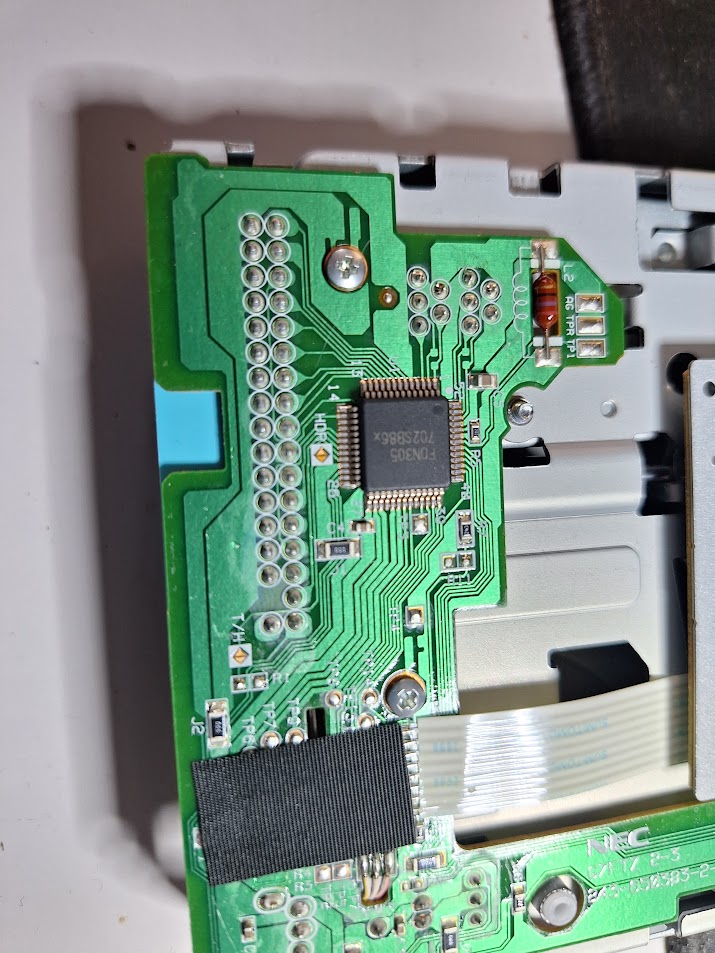

20240916_100901
20240916_100944


Clé de sol

Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10651

Le 16/09/2024 à 10h58

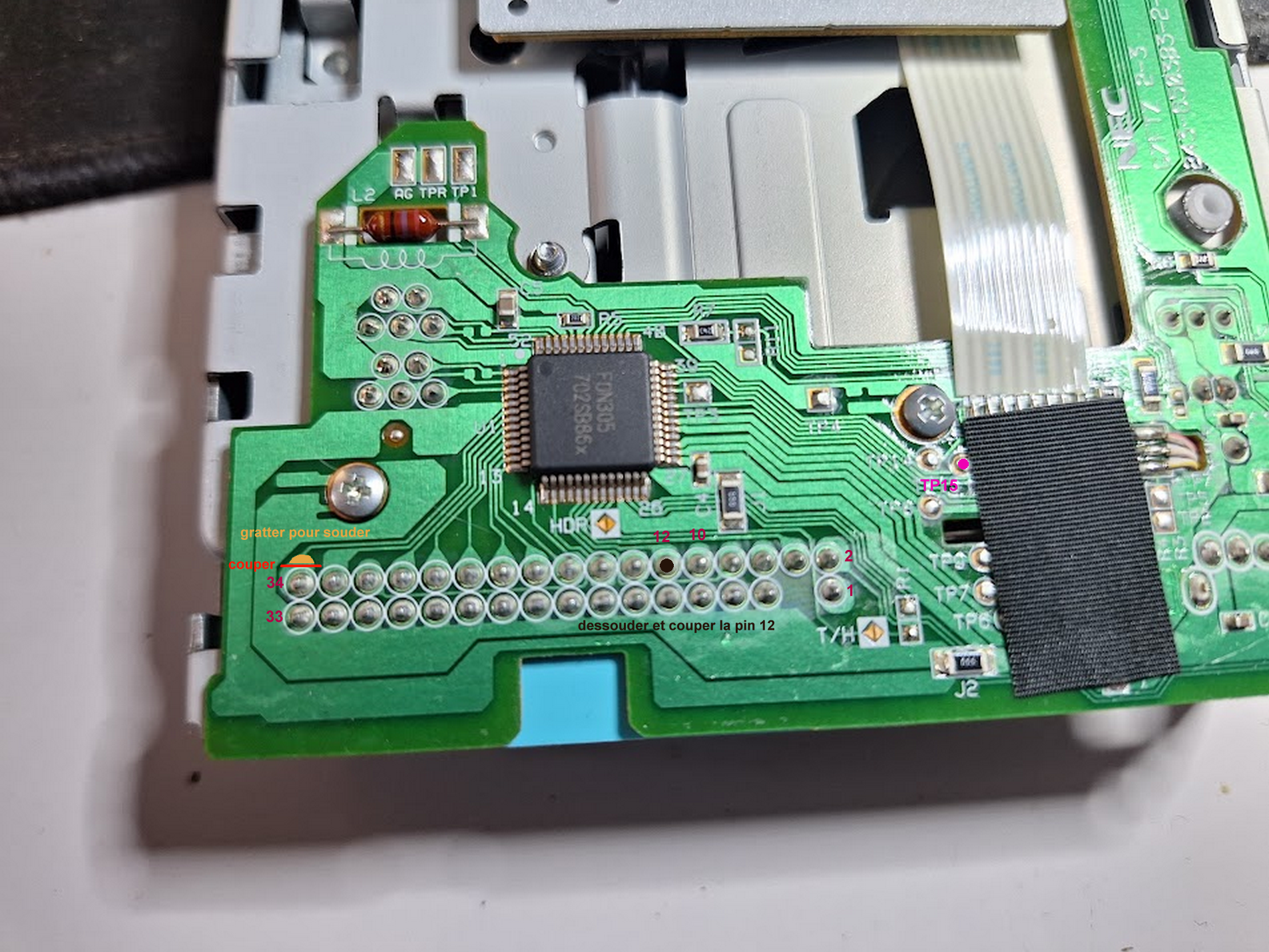

voila comment moi je fait pour ne pas avoir a souder sur la puce

préparation du lecteur

nec-seb_1


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10651

Le 16/09/2024 à 11h03
ensuite étamer la partie grattée et la relier la pin 2

faire un shunt entre pin 10 et 12 ( comme la pin 12 est enlevée le lecteur sera uniquement en a: )

relier pin 34 à TP15

voila c'est bien plus facile à faire , désolé je n'ai pas de NEC sous la main pour une photo


:noel
Site web
Sebbeug Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h33

Messages: 2473

Le 16/09/2024 à 12h49
Ah ! Là c'est clair ! Merci :kiss
J'attaque...


Clé de sol

Site web
Sebbeug Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h33

Messages: 2473

Le 16/09/2024 à 15h11

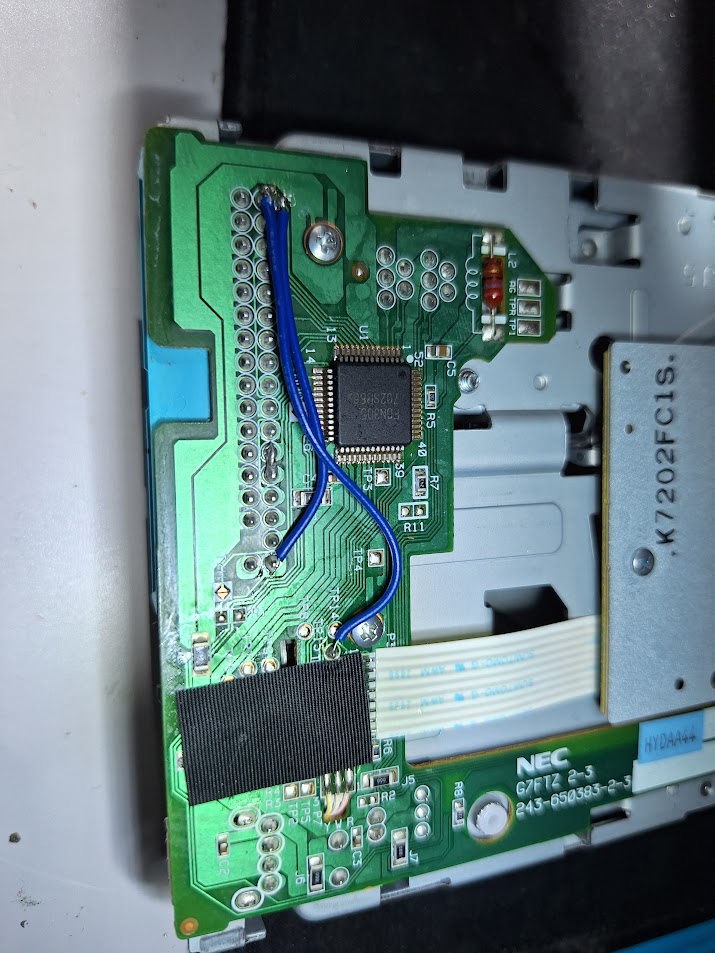

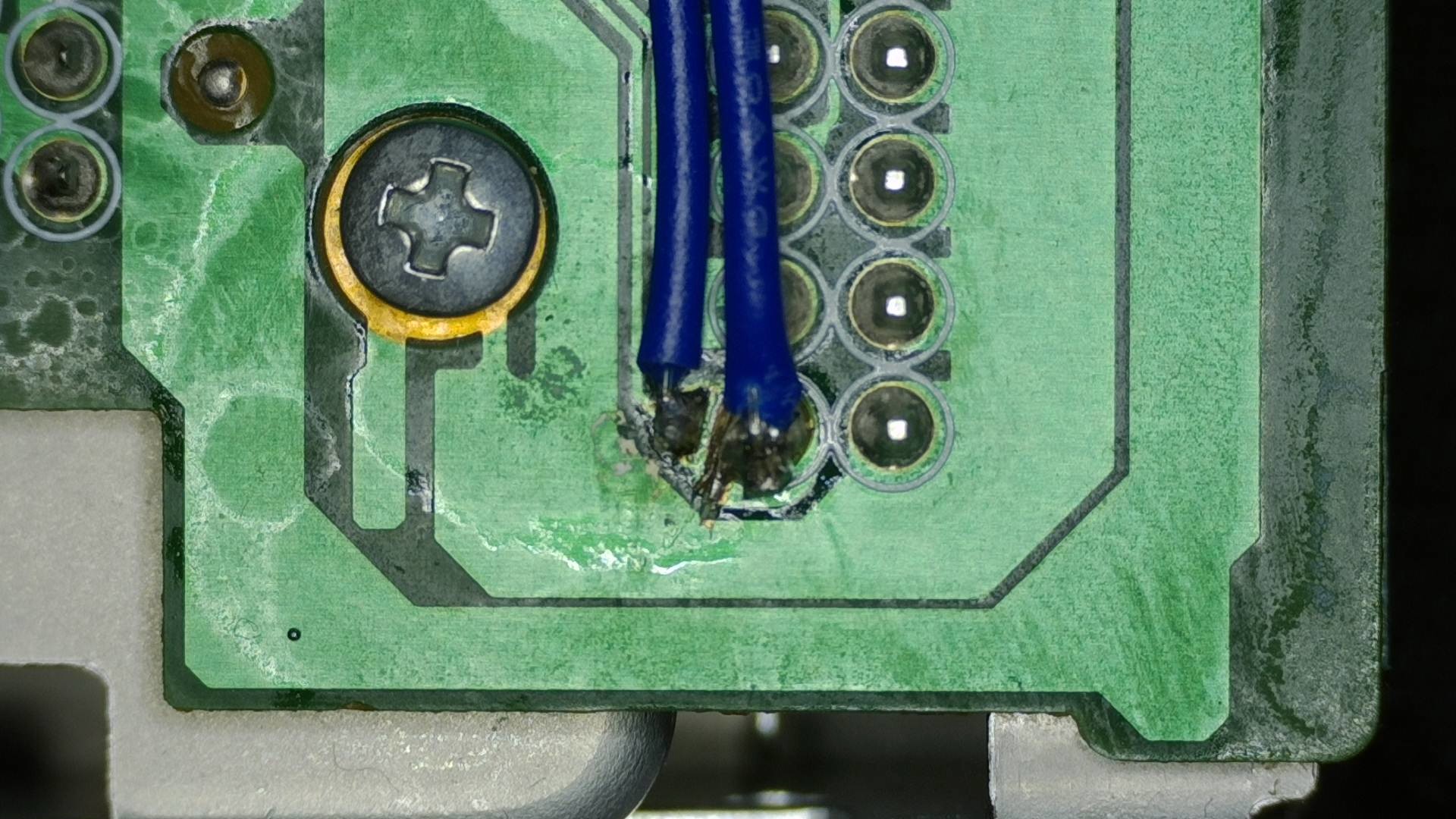

C'est bon, ça marche (mon FS-FD1A refonctionne, je fais un post dans la foulée)

win_20240916_13_58_12_pro

win_20240916_13_39_46_pro

win_20240916_13_54_23_pro

20240916_135916

:top


Clé de sol

Site web
