L'atelier J'ai retrouvé mes MSX ! Canon V20 et Sony hb-f700f
Trop content Ce WE j'ai remis la main sur mes MSX !!!
Canon V20 et Sony hb-f700f
Ils sont restés (très) longtemps inutilisés je ne sais pas s'ils fonctionnent.
Premier constat je n'ai pas de cable péritel pour les relier à un écran... Pas très pratique pour faire un test.
D'ailleurs si vous avez des conseils pour leur rallumage, je suis toute ouïe
Et je pourrai les amener au JMSX les 21 et 22 juin
Canon V20 et Sony hb-f700f
Ils sont restés (très) longtemps inutilisés je ne sais pas s'ils fonctionnent.
Premier constat je n'ai pas de cable péritel pour les relier à un écran... Pas très pratique pour faire un test.
D'ailleurs si vous avez des conseils pour leur rallumage, je suis toute ouïe
Et je pourrai les amener au JMSX les 21 et 22 juin
![:top :top](/images/smileys/top.gif)
![Avatar](/images/avatars/rollpig.gif)
pour le cable video ........ Bastion Rebel
..... MSXLegend ou Jipe peuvent t'aidé a en réaliser un ![^^ ^^](/images/smileys/content.gif)

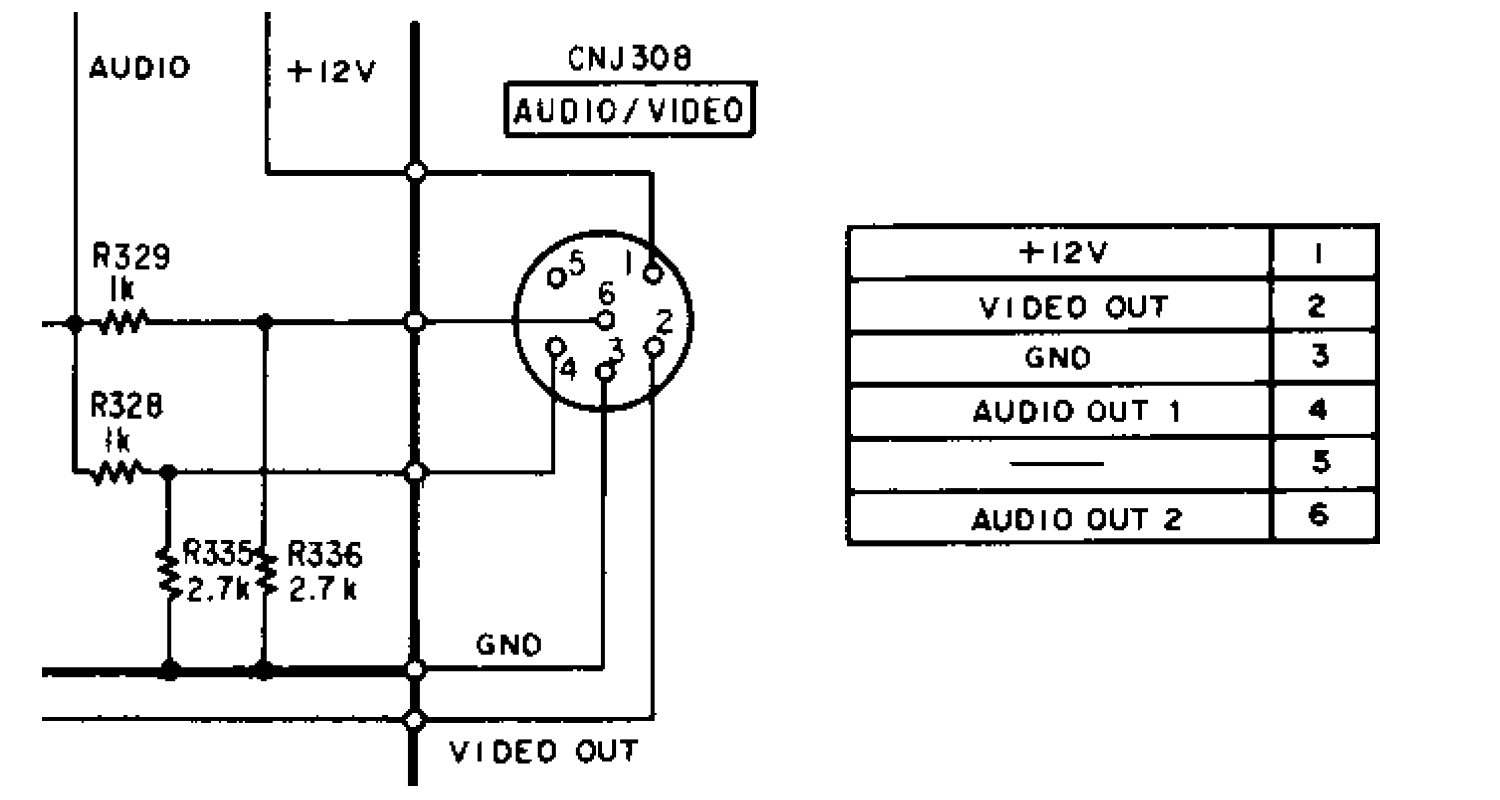

Le Sony HBF700F a deux sorties video RGB et Composite sur deux prises différentes .
Les plans des cable video sont dispo par ici par la sur le forum
Édit , sur le wiki :
https://msxvillage.fr/wiki/wiki.php?title=connecteur-rvb-des-msx-panasonic-sony-et-yamaha Edité par TurboSEB Le 12/05/2024 à 21h34
![:tea :tea](/images/smileys/tea.gif)
![^^ ^^](/images/smileys/content.gif)
Le Sony HBF700F a deux sorties video RGB et Composite sur deux prises différentes .
Les plans des cable video sont dispo par ici par la sur le forum
Édit , sur le wiki :
https://msxvillage.fr/wiki/wiki.php?title=connecteur-rvb-des-msx-panasonic-sony-et-yamaha Edité par TurboSEB Le 12/05/2024 à 21h34
![](/upload/mega_msx_news.gif)
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
![](/upload/th_oh.gif)
![](/upload/th_oh.gif)
![](/upload/th_oh.gif)
![](/upload/th_oh.gif)
![](/upload/th_oh.gif)
![Avatar](/images/avatars/msx2_aoineko_uk_96257.png)
Un Canon V20 ! ![:love :love](/images/smileys/love.gif)
J'espère que tes MSX ont traversé les décennies sans encombre.
A part un petit nettoyage, je ne crois pas qu'il y ait de procédure particulière à faire avant de rallumer un MSX endormi depuis longtemps.
![:love :love](/images/smileys/love.gif)
J'espère que tes MSX ont traversé les décennies sans encombre.
A part un petit nettoyage, je ne crois pas qu'il y ait de procédure particulière à faire avant de rallumer un MSX endormi depuis longtemps.
On est toujours ignorant avant de savoir.
pour le Sony HB7000 le cable video est commun avec d'autres MSX Sony MSX2 et panasonic donc plus facile à trouver
le seul défaut de ce MSX est son lecteur de disquette dont la tête supérieure peut se décoller
le canon V20 lui a une DIN8 moins standard
ses défauts principaux une ram qui peut lâcher et des touches de curseur qui vieillissent très mal
je fait un stand dépannage au J'MSX bonne occasion pour les tester
le seul défaut de ce MSX est son lecteur de disquette dont la tête supérieure peut se décoller
le canon V20 lui a une DIN8 moins standard
ses défauts principaux une ram qui peut lâcher et des touches de curseur qui vieillissent très mal
je fait un stand dépannage au J'MSX bonne occasion pour les tester
![;) ;)](/images/smileys/clindoeil.gif)
TurboSEB :
pour le cable video ........ Bastion Rebel
..... MSXLegend ou Jipe peuvent t'aidé a en réaliser un ![^^ ^^](/images/smileys/content.gif)
Le Sony HBF700F a deux sorties video RGB et Composite sur deux prises différentes .
Les plans des cable video sont dispo par ici par la sur le forum
Édit , sur le wiki :
https://msxvillage.fr/wiki/wiki.php?title=connecteur-rvb-des-msx-panasonic-sony-et-yamaha
![:tea :tea](/images/smileys/tea.gif)
![^^ ^^](/images/smileys/content.gif)
Le Sony HBF700F a deux sorties video RGB et Composite sur deux prises différentes .
Les plans des cable video sont dispo par ici par la sur le forum
Édit , sur le wiki :
https://msxvillage.fr/wiki/wiki.php?title=connecteur-rvb-des-msx-panasonic-sony-et-yamaha
Sur la page du canon v20 il y a la même photo que sur la page panasonic/sony pour différencier les connecteurs, dans mon cas j'ai besoin d'1 de chaque (je les ai trouvés !). Ce qui m'a fait douter c'est que dans les 2 cas c'est la même ref de composant DIN45326 que les pages wiki indiquent, c'est normal ?
Je suis nul en soudure mais avec mes 2 connecteurs DIN et en coupant un câble péritel en 2 j'espère m'en sortir...
![:p :p](/images/smileys/tirelangue.gif)
![Avatar](/images/avatars/bastionrebel_aec06.png)
salut le câble pour le V20 est en U pas en C (forme des pins a l'intérieur)
sinon y as le boitier universel !!
boitier avec plusieurs possibilité de raccordement !!!
![inside inside](/upload/inside.jpg)
![scart_pack scart_pack](/upload/scart_pack.jpg)
connection pour :
1 YAMAHA / SONY HB.../SANYO PHC35/ PANASONIC
2 YENO DPC64
3 MITSUBISHI ML F80
4 YASCHICA / CANON V20 (cable U special)
5 VG 8020 / MC810
6 SANYO PHC 28
7 CUSTOM

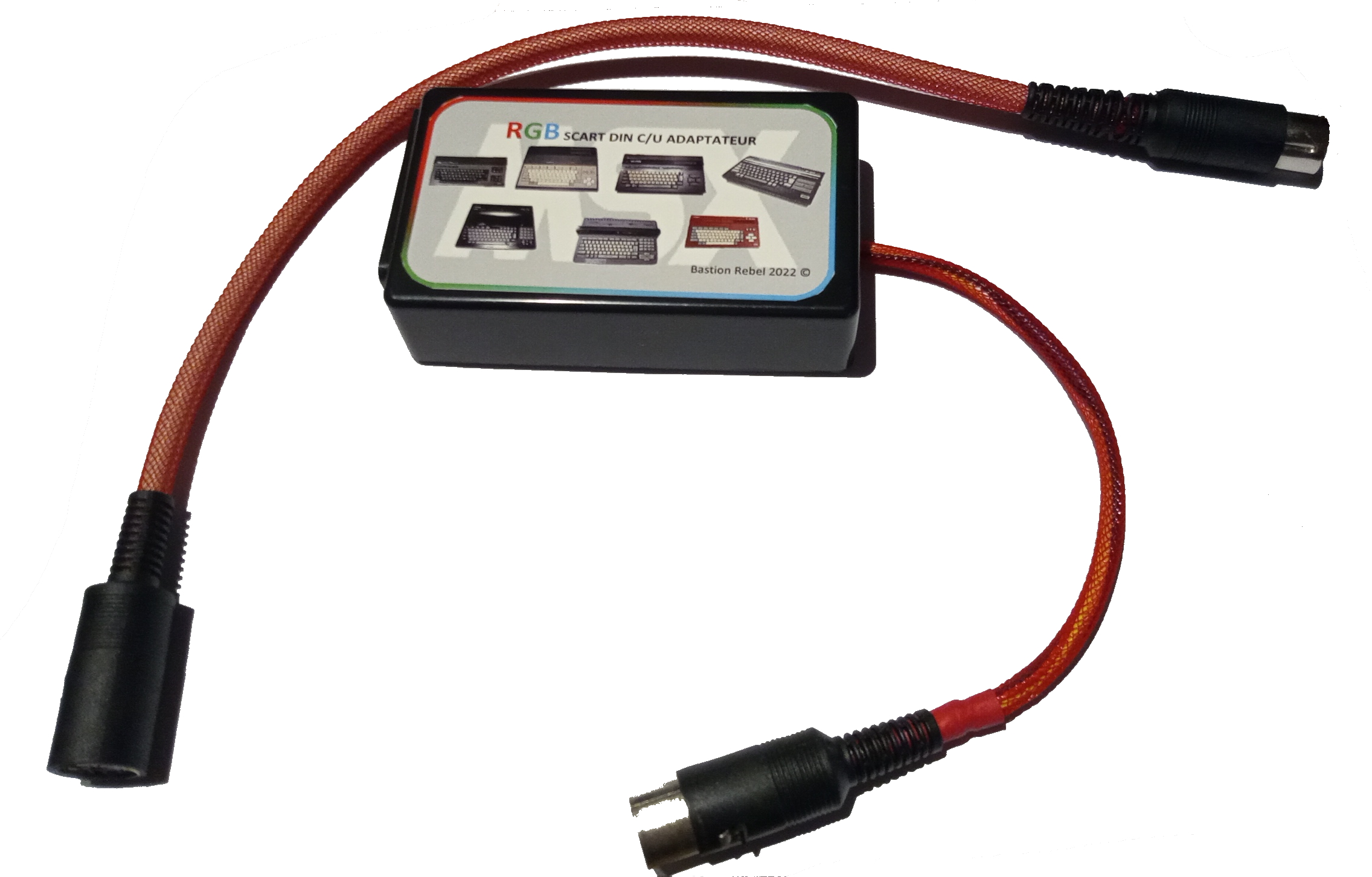

version cable V20
![pack_v20 pack_v20](/upload/pack_v20.jpg)
![adapt_v20 adapt_v20](/upload/adapt_v20.jpg)

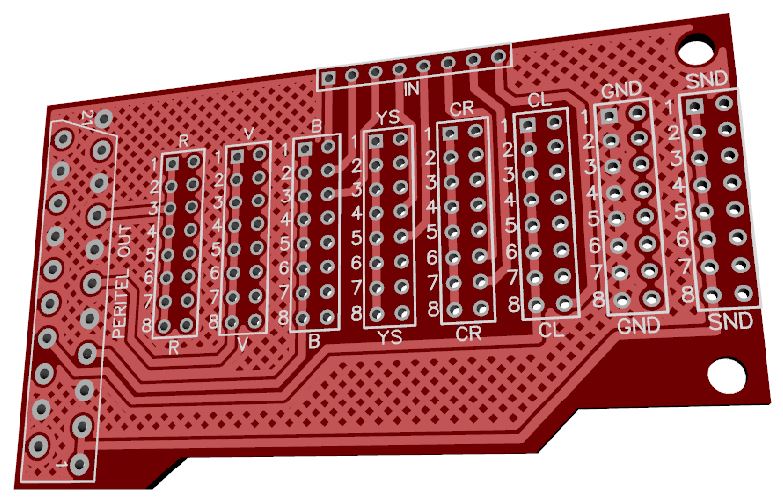

ou la version 2 !! avec jumper pour raccordé a tous !! et faire des tests....
![projet_jumper projet_jumper](/upload/projet_jumper.jpg)
sinon y as le boitier universel !!
boitier avec plusieurs possibilité de raccordement !!!
![inside inside](/upload/inside.jpg)
![scart_pack scart_pack](/upload/scart_pack.jpg)
connection pour :
1 YAMAHA / SONY HB.../SANYO PHC35/ PANASONIC
2 YENO DPC64
3 MITSUBISHI ML F80
4 YASCHICA / CANON V20 (cable U special)
5 VG 8020 / MC810
6 SANYO PHC 28
7 CUSTOM
version cable V20
![pack_v20 pack_v20](/upload/pack_v20.jpg)
![adapt_v20 adapt_v20](/upload/adapt_v20.jpg)
ou la version 2 !! avec jumper pour raccordé a tous !! et faire des tests....
![projet_jumper projet_jumper](/upload/projet_jumper.jpg)
![scart2 scart2](/upload/scart2.jpg)
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
@Uillaume je peux te faire le câble au J'MSX
sinon si tu prends un câble avec 2 prises péritel pour le couper en 2 il en faut qui ne soit pas avec des câbles blindés séparés sur le R G B et le son car c'est dur a souder dans la DIN8
sinon si tu prends un câble avec 2 prises péritel pour le couper en 2 il en faut qui ne soit pas avec des câbles blindés séparés sur le R G B et le son car c'est dur a souder dans la DIN8
Jipe :
@Uillaume je peux te faire le câble au J'MSX
sinon si tu prends un câble avec 2 prises péritel pour le couper en 2 il en faut qui ne soit pas avec des câbles blindés séparés sur le R G B et le son car c'est dur a souder dans la DIN8
sinon si tu prends un câble avec 2 prises péritel pour le couper en 2 il en faut qui ne soit pas avec des câbles blindés séparés sur le R G B et le son car c'est dur a souder dans la DIN8
Je tente ma chance car ça me démange
![^^ ^^](/images/smileys/content.gif)
As tu le matériel pour faire tes câbles ?
Canon V20 : prise DIN8 ( DIN 45326 type 8B, avec broches 6,7 à 41°, DIN 8 262°) + 1m de câble souple 8 fils fins + Péritel mâle à souder
Sony HB700 : prise DIN8 ( DIN 45326 type 8A, avecbroches 6,7 à 45°, DIN 8 270°) + 1m de câble souple 8 fils fins + Péritel mâle à souder
Canon V20 : prise DIN8 ( DIN 45326 type 8B, avec broches 6,7 à 41°, DIN 8 262°) + 1m de câble souple 8 fils fins + Péritel mâle à souder
Sony HB700 : prise DIN8 ( DIN 45326 type 8A, avecbroches 6,7 à 45°, DIN 8 270°) + 1m de câble souple 8 fils fins + Péritel mâle à souder
Jipe :
As tu le matériel pour faire tes câbles ?
Canon V20 : prise DIN8 ( DIN 45326 type 8B, avec broches 6,7 à 41°, DIN 8 262°) + 1m de câble souple 8 fils fins + Péritel mâle à souder
Sony HB700 : prise DIN8 ( DIN 45326 type 8A, avecbroches 6,7 à 45°, DIN 8 270°) + 1m de câble souple 8 fils fins + Péritel mâle à souder
Canon V20 : prise DIN8 ( DIN 45326 type 8B, avec broches 6,7 à 41°, DIN 8 262°) + 1m de câble souple 8 fils fins + Péritel mâle à souder
Sony HB700 : prise DIN8 ( DIN 45326 type 8A, avecbroches 6,7 à 45°, DIN 8 270°) + 1m de câble souple 8 fils fins + Péritel mâle à souder
C'est ok pour les 2 connecteurs DIN et j'ai coupé une péritel de 2m en 2. J'ai même commencé à repérer les fils
![:glass :glass](/images/smileys/star.gif)
